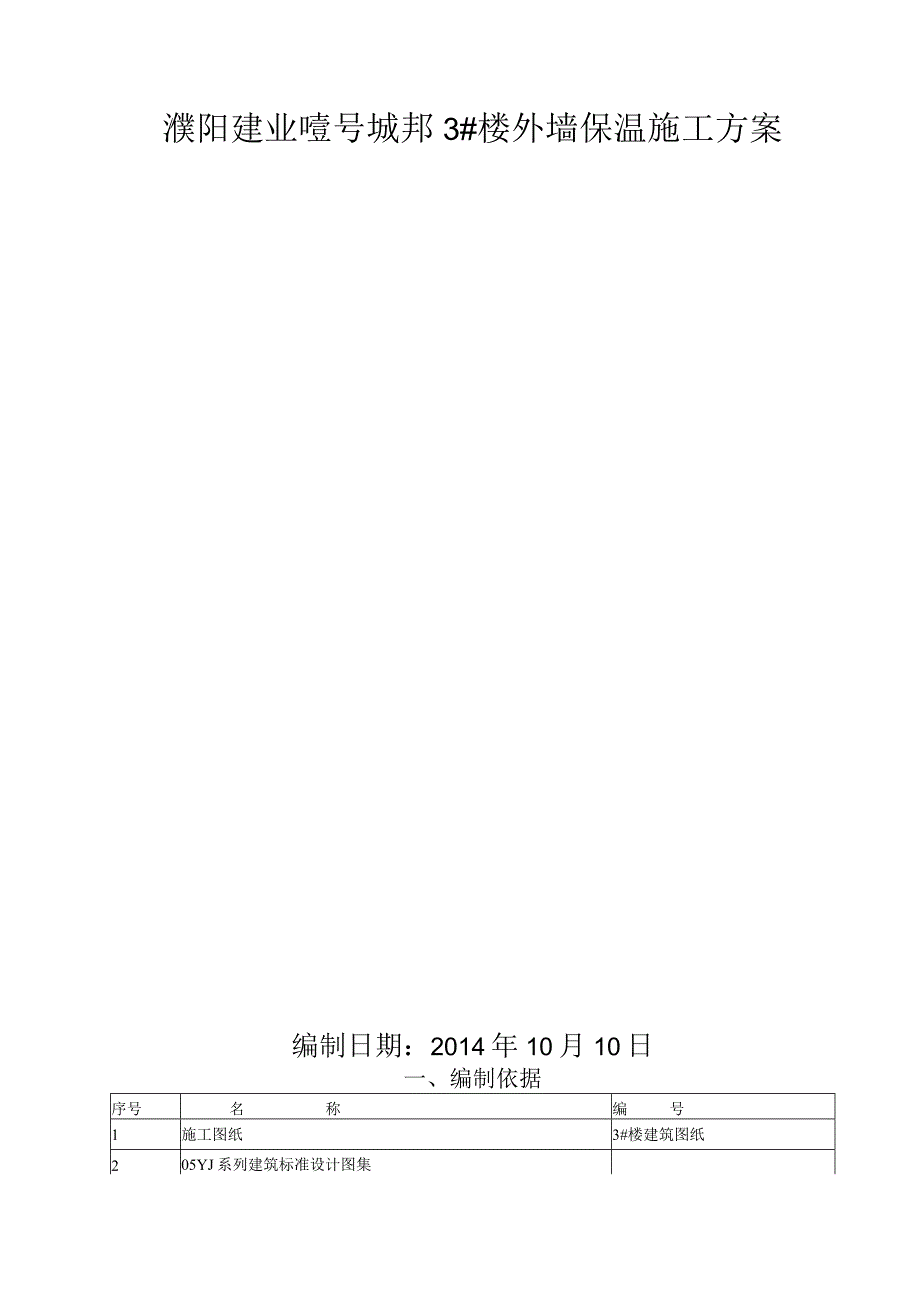

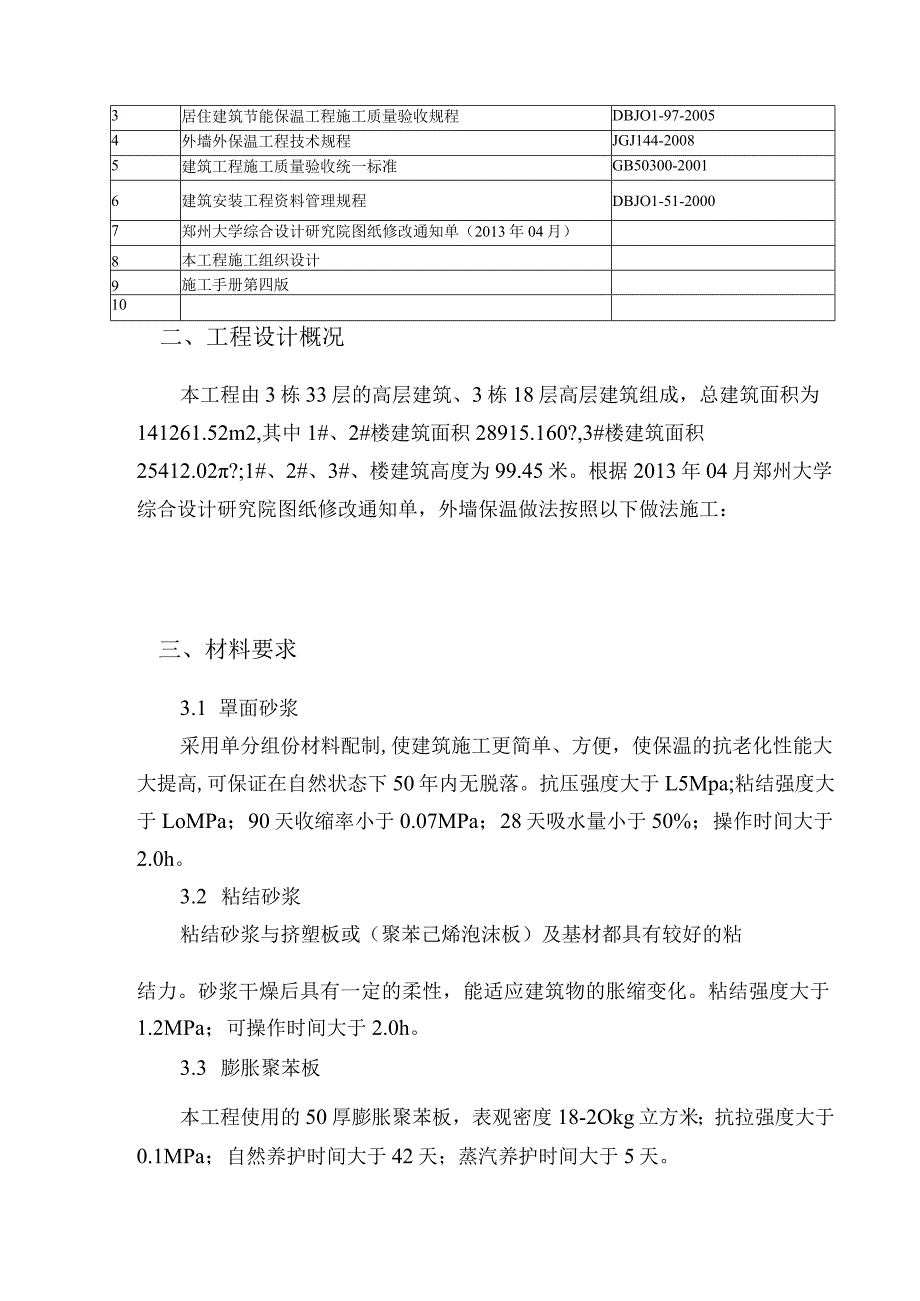

1、濮阳建业噎号城邦3#楼外墙保温施工方案编制日期：2014年10月10日一、编制依据序号名称编号1施工图纸3#楼建筑图纸205YJ系列建筑标准设计图集3居住建筑节能保温工程施工质量验收规程DBJO1-97-20054外墙外保温工程技术规程JGJ144-20085建筑工程施工质量验收统一标准GB50300-20016建筑安装工程资料管理规程DBJO1-51-20007郑州大学综合设计研究院图纸修改通知单（2013年04月）8本工程施工组织设计9施工手册第四版10二、工程设计概况本工程由3栋33层的高层建筑、3栋18层高层建筑组成，总建筑面积为141261.52m2,其中1#、2#楼建筑面积2891
2、5.160?,3#楼建筑面积25412.02?;1#、2#、3#、楼建筑高度为99.45米。根据2013年04月郑州大学综合设计研究院图纸修改通知单，外墙保温做法按照以下做法施工：三、材料要求3.1 罩面砂浆采用单分组份材料配制,使建筑施工更简单、方便，使保温的抗老化性能大大提高,可保证在自然状态下50年内无脱落。抗压强度大于L5Mpa;粘结强度大于LoMPa；90天收缩率小于0.07MPa；28天吸水量小于50%；操作时间大于2.0h。3.2 粘结砂浆粘结砂浆与挤塑板或（聚苯己烯泡沫板）及基材都具有较好的粘结力。砂浆干燥后具有一定的柔性，能适应建筑物的胀缩变化。粘结强度大于1.2MPa；可操

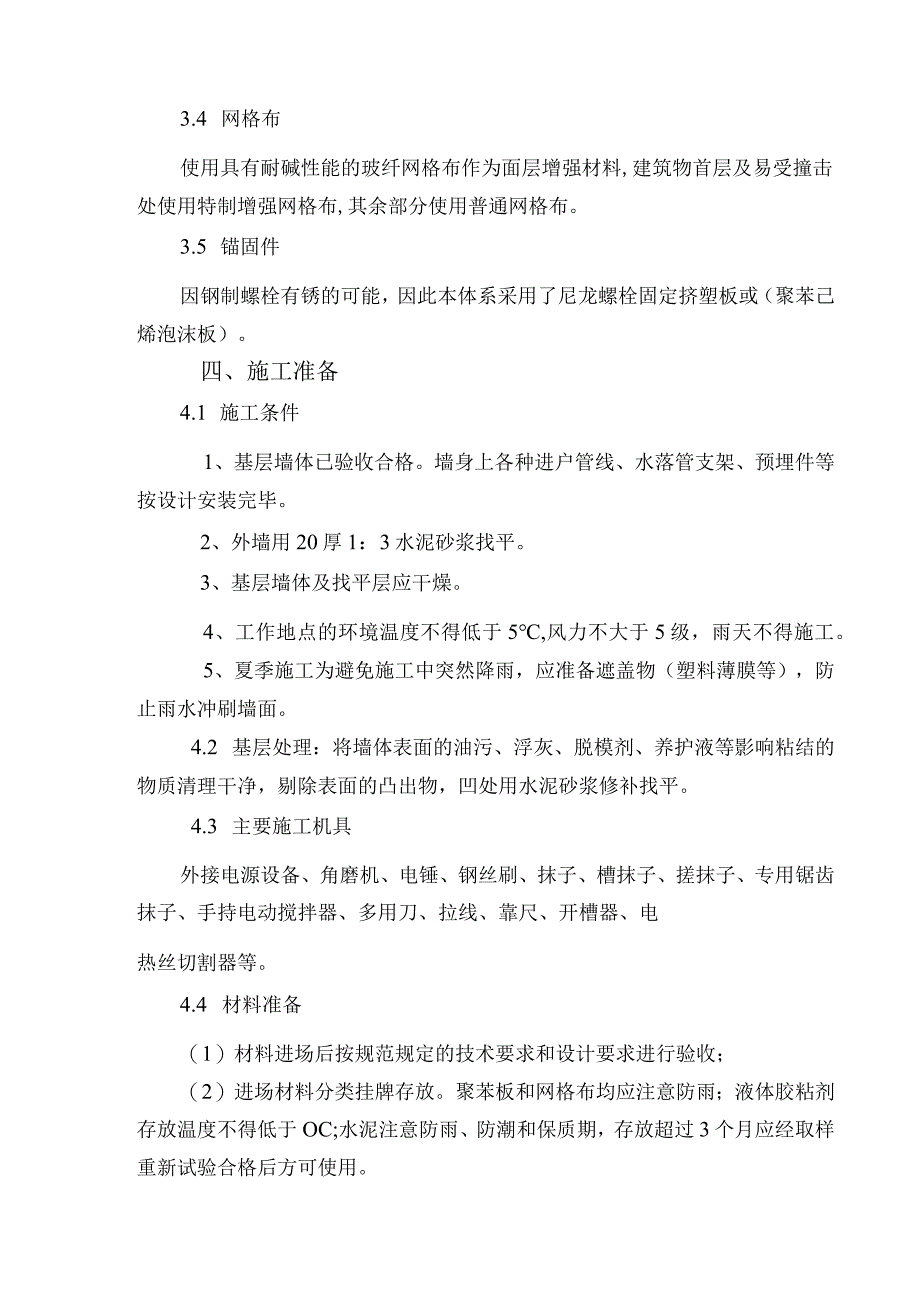

3、作时间大于2.0h。3.3 膨胀聚苯板本工程使用的50厚膨胀聚苯板，表观密度18-2Okg立方米；抗拉强度大于0.1MPa；自然养护时间大于42天；蒸汽养护时间大于5天。3.4 网格布使用具有耐碱性能的玻纤网格布作为面层增强材料,建筑物首层及易受撞击处使用特制增强网格布,其余部分使用普通网格布。3.5 锚固件因钢制螺栓有锈的可能，因此本体系采用了尼龙螺栓固定挤塑板或（聚苯己烯泡沫板）。四、施工准备4.1 施工条件1、基层墙体已验收合格。墙身上各种进户管线、水落管支架、预埋件等按设计安装完毕。2、外墙用20厚1：3水泥砂浆找平。3、基层墙体及找平层应干燥。4、工作地点的环境温度不得低于5,风力不
4、大于5级，雨天不得施工。5、夏季施工为避免施工中突然降雨，应准备遮盖物（塑料薄膜等），防止雨水冲刷墙面。4.2 基层处理：将墙体表面的油污、浮灰、脱模剂、养护液等影响粘结的物质清理干净，剔除表面的凸出物，凹处用水泥砂浆修补找平。4.3 主要施工机具外接电源设备、角磨机、电锤、钢丝刷、抹子、槽抹子、搓抹子、专用锯齿抹子、手持电动搅拌器、多用刀、拉线、靠尺、开槽器、电热丝切割器等。4.4 材料准备（1）材料进场后按规范规定的技术要求和设计要求进行验收；（2）进场材料分类挂牌存放。聚苯板和网格布均应注意防雨；液体胶粘剂存放温度不得低于OC;水泥注意防雨、防潮和保质期，存放超过3个月应经取样重新试验合
5、格后方可使用。五、施工方法5.1 工艺流程图施工准备一-挂基准线一-配胶粘剂一-粘贴翻包网格布一-粘贴聚苯板一-安装锚固件一-打磨、修理、隐检一-抹底层抹面砂浆一-压入翻包及增强网格布-贴网格布并压入砂浆-抹面层抹面砂浆-细部处理-修整、验收一-外饰面5.2 弹控制线、挂基准线在外墙面门窗洞口、变形缝处等处弹出水平、垂直控制线及伸缩分格缝、装饰缝线等；根据保温层和粘结胶浆厚度在外墙转角（阳角、阴角）阳台转角、空调板及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。5.3 配置粘结胶浆将专用粘结剂与水泥按使用说明书提供的配合比拌合专业负责，严格计量，机械搅拌，确
6、保搅拌均匀。拌好的胶粘剂在静停IOmin后还需要加入适量的水二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快，已拌好的胶浆料必须在12小时内用完。5.4 粘贴翻包网格布凡聚苯板侧边外露处都应做网格布翻包处理，将250mm宽的翻包网格布粘贴在门窗洞口外侧、空调板（雨蓬）上下、伸缩缝两侧、女儿墙、散水等部位，网格布粘结宽度不小于IOomm。（具体做法见下图）5.5 粘贴聚苯板外保温用聚苯板标准尺寸600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过30Omm的聚苯板。聚苯板的拼缝不得正好留在门窗口的四角处；板的拼缝应和门
7、窗洞口离开200以上。使用点粘法固定聚苯板，粘结剂涂抹在每块板的四周一圈50mm宽和板中间，使聚苯板和墙面间保持约IOmm厚的空气层。标准板粘结点见下图，非标准板板中粘结点可酌情减少，但粘结面积不应小于板面面积的40%。不得在聚苯板侧面涂抹胶粘剂，排板时安水平顺序排列，上下板错缝粘贴，阴阳角做错茬拼接。（见下图）粘贴聚苯板时自下而上，在底层板下面设托板，以避免板下滑。用专用工具轻柔、均匀挤压聚苯板，随时用靠尺和托线板检查平整度和垂直度，粘板时注意随时清除板边溢出的胶浆。板和板之间的缝隙应拼严，缝宽超过2mm的应用相应厚度的聚苯片填塞。聚苯板拼缝的高差不应大于1.5mm,在聚苯板粘贴完24小时后
8、，表面用砂纸及专用打磨机具打磨平整，打磨时应轻柔地划圈打磨。5.6 机械锚固为提高联结安全度，聚苯板和外墙面的联结采用粘锚结合、以粘为主的形式。锚固件数量在标高20m以下不少于2个m2,标高20m以上不少于4个m2o聚苯板粘贴24小时后，用冲击钻在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度不得小于设计要求，拧入锚固螺钉，钉头和圆盘不得超出板面。（见下图）5.7 配制抹面砂浆：按照生产厂提供的配合比进行配制抹面砂浆，做到计量准确，配制方法同粘结胶浆。5.8 抹底层抹面砂浆：在聚苯安装完毕检查验收后进行聚合物砂浆抹灰。抹灰底层和面层两次。在聚苯板面抹层面砂浆，厚度23mm同时将翻包网格布压
9、入砂浆中。门窗口四周和阴阳角部位所有的增强网格布随即压入砂浆中，窗洞口部位粘好翻包网格布后，在洞口侧壁四角处各贴压一块长400mm,宽度与洞口侧壁保温部分宽度相同的网格布，在墙面上洞口四角处紧挨角部斜向45再粘贴一快200400mm的网格布。（见图6）处理完门窗洞口等细部后，由上而下进行刮抹面胶浆和铺设网格布。在聚苯板面抹厚度为23mm的抹面胶浆，将网格布绷平后贴于底层抹面胶浆上，单张网格布长度不宜大于6m,铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，网格布严禁有皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。
10、5.9 抹底层抹面砂浆在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度23mm,仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm,以免网格布搭接处平整度超出偏差。5.10 细部做法1、变形缝处网格布应将网格布压入缝中50mm,与基层粘牢；阴阳角两侧的网格布不得在角部断开，均必须转过角部至另一面墙200mm；在女儿墙顶面，网格布应在墙顶混凝土面粘贴IoOmm以上。2、在空调孔处，
11、将网格布用刀割成十字，用胶浆向孔内壁粘牢,将裁好长度得塑料管外侧抹胶浆后塞入孔内，管端与墙面平；首层部位的墙体在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面，以提高抗冲击强度；加强层部位抹面砂浆总厚度宜为57mmo在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。3、孔洞修补：1）当脚手架拆除后，应及时对孔洞进行修补。对墙体孔洞用相同的基层墙体材料进行填补，并用1：3水泥砂浆抹平。2）根据孔洞尺寸切割聚苯板并打磨其边缘部分，使之能严密封填于孔洞处。并在聚苯板两面刷界面剂一道。3）待孔洞水泥砂浆凝固后，将聚苯板背面涂10厚的专用粘结剂，将聚苯板塞入洞中，注意不要在四周边沿涂专用
12、粘结剂。4）裁剪面积能覆盖整个修补区域大小的网格布，并与周边网格布搭接80mmo5）涂抹底层聚合物砂浆，埋入修补用的网格布，待表面不沾手时，再涂面层聚合物砂浆，厚度应与周边一致。6）用湿毛刷将新旧表面不平整处整平，并将孔洞边缘刷平。5.11 外挂石材详见专项方案。六、质量检验标准6.1、保证项目：1）聚苯板、网格布的规格和各项技术指标，聚合物砂浆配置原料的质量必须符合要求。2）聚苯板必须与墙面粘贴牢固，无松动和虚粘现象。3）聚合物砂浆与聚苯板必须粘贴紧密，粘结强度20.3MPa,无脱层、空鼓、面层无爆灰和裂缝。4）外观质量：无宽度大于0.1mm的裂缝，无粉化、空鼓、剥落现象。6.2 基本项目：
13、1）每块聚苯板与基层面的总粘贴面积为4050%o2）固定件胀塞部分进入结构墙体不小于50mm。3）聚苯板碰头缝不抹粘接剂。4）网格布应横向铺贴，压粘密实，不能有空鼓、皱褶、翘边、外露等现象，水平方向搭接宽度不小于100,垂直方向搭接宽度不小于80.5）聚合物砂浆厚度不宜大于4,首层不大于5.6.3 、允许偏差项目1、聚苯板安装允许偏差及检验方法符合下表规定:项目允许偏差（mm）检验方法表面平整3用2米靠尺和塞尺检查立面垂直3用2米托线板检查阴阳角垂直3用2米托线板检查阴阳角方正3用200mm方尺检查接缝高差1.5用直尺和塞尺检查2、外保温面层的允许偏差及检验方法符合下表规定:项目允许偏差（mm
