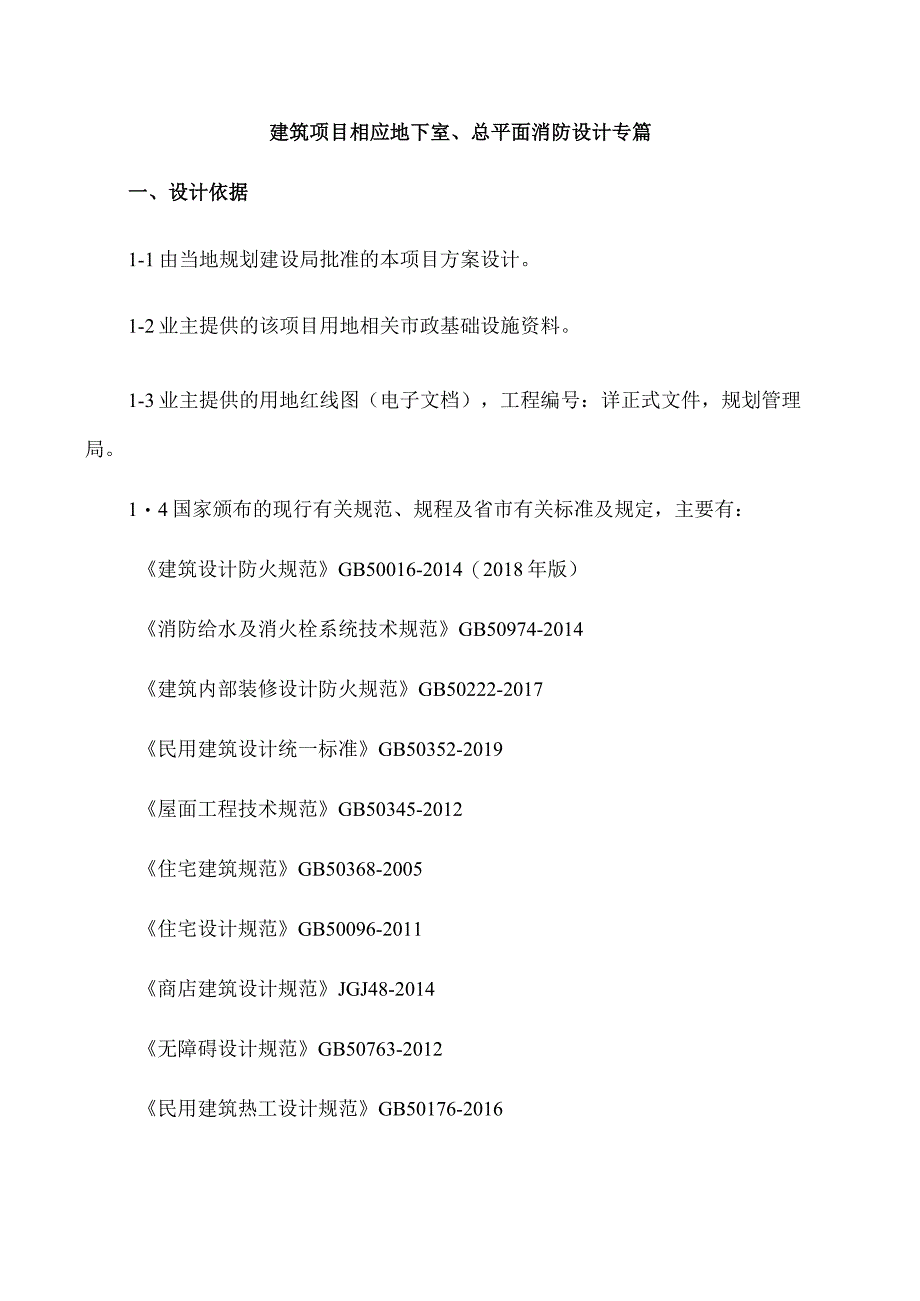

1、建筑项目相应地下室、总平面消防设计专篇一、设计依据1-1由当地规划建设局批准的本项目方案设计。1-2业主提供的该项目用地相关市政基础设施资料。1-3业主提供的用地红线图（电子文档），工程编号：详正式文件，规划管理局。14国家颁布的现行有关规范、规程及省市有关标准及规定，主要有：建筑设计防火规范GB50016-2014（2018年版）消防给水及消火栓系统技术规范GB50974-2014建筑内部装修设计防火规范GB50222-2017民用建筑设计统一标准GB50352-2019屋面工程技术规范GB50345-2012住宅建筑规范GB50368-2005住宅设计规范GB50096-2011商店建筑设

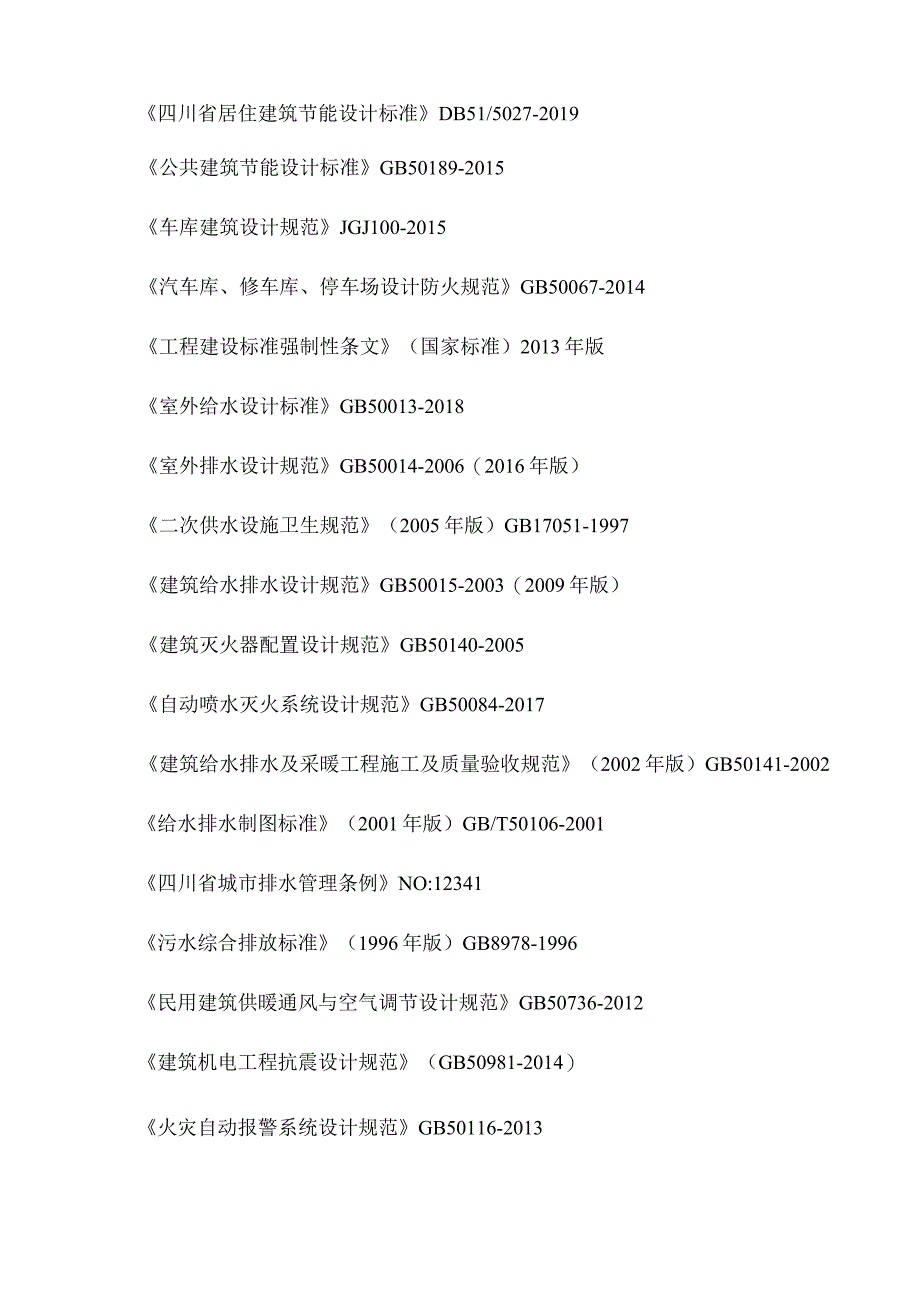

2、计规范JGJ48-2014无障碍设计规范GB50763-2012民用建筑热工设计规范GB50176-2016四川省居住建筑节能设计标准DB51/5027-2019公共建筑节能设计标准GB50189-2015车库建筑设计规范JGJ100-2015汽车库、修车库、停车场设计防火规范GB50067-2014工程建设标准强制性条文（国家标准）2013年版室外给水设计标准GB50013-2018室外排水设计规范GB50014-2006（2016年版）二次供水设施卫生规范（2005年版）GB17051-1997建筑给水排水设计规范GB50015-2003（2009年版）建筑灭火器配置设计规范GB50140

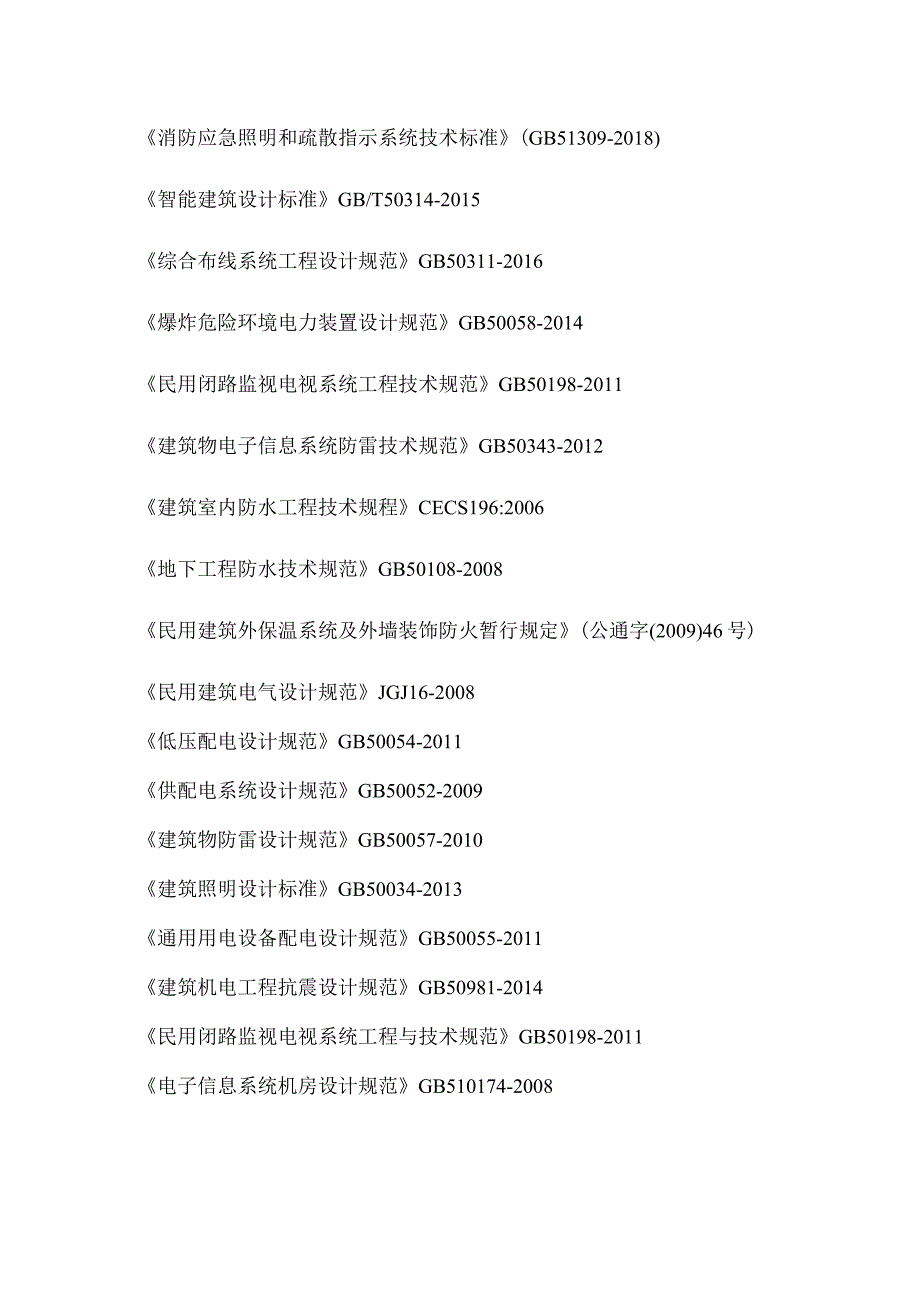

3、-2005自动喷水灭火系统设计规范GB50084-2017建筑给水排水及采暖工程施工及质量验收规范（2002年版）GB50141-2002给水排水制图标准（2001年版）GB/T50106-2001四川省城市排水管理条例NO:12341污水综合排放标准（1996年版）GB8978-1996民用建筑供暖通风与空气调节设计规范GB50736-2012建筑机电工程抗震设计规范（GB50981-2014）火灾自动报警系统设计规范GB50116-2013消防应急照明和疏散指示系统技术标准(GB51309-2018)智能建筑设计标准GB/T50314-2015综合布线系统工程设计规范GB50311-201
4、6爆炸危险环境电力装置设计规范GB50058-2014民用闭路监视电视系统工程技术规范GB50198-2011建筑物电子信息系统防雷技术规范GB50343-2012建筑室内防水工程技术规程CECS196:2006地下工程防水技术规范GB50108-2008民用建筑外保温系统及外墙装饰防火暂行规定(公通字(2009)46号)民用建筑电气设计规范JGJ16-2008低压配电设计规范GB50054-2011供配电系统设计规范GB50052-2009建筑物防雷设计规范GB50057-2010建筑照明设计标准GB50034-2013通用用电设备配电设计规范GB50055-2011建筑机电工程抗震设计规范
5、GB50981-2014民用闭路监视电视系统工程与技术规范GB50198-2011电子信息系统机房设计规范GB510174-2008二、建设规模和设计范围1、工程概况1-1建设单位：1-2建设地点：1-3建筑名称：14建筑规模：用地面积3710L4111总建筑面积：129790.60本次消防设计为本项目的二期（分别对应方案7#11#楼、13#、14#楼）及相应地下室、总平面设计。1-5本次消防设计说明建筑组成：二期（分别对应方案楼、13#、14#楼）：地上总建筑面积104460.99平方米。其中：7#楼为住宅地上32层，层高为一层3.60米二至三十二层为3.00米建筑高度为96.70米；8#楼
6、为住宅地上26层，层高为3.00米建筑高度为78.10米；9#楼为住宅地上27层，层高为3.00米建筑高度为81.10米；10#楼为住宅地上26层，层高为3.00米建筑高度为78.10米；11#楼为住宅地上33层，层高为3.00米建筑高度为99.10米；13#楼为住宅地上33层，层高为一层3.60米二至三十二层为3.00米建筑高度为99.70米；14#楼为住宅地上33层，层高为一层3.60米二至三十二层为3.00米建筑高度为99.70米。地下室：地下总建筑面积25329.61平方米，地下1层，层高3.33.4m,I类大型汽车库及设备用房。16抗震设防烈度：抗震设防烈度为7度17建筑主体结构使用
7、年限：50年2、设计范围本次设计范围包括：建筑、结构、给排水、电气（强弱电）、暖通三、总指标X项目二期综合技术指标表设计依据设计单位、总规划用地面积37101.41m2、规划总建筑面积129790.60m2(一)地上计入容积率的建筑面积101645.44m21、住宅建筑面积101378.64m22、非住宅建筑面积266.80m2配套设施建筑面积266.80m2A物管用房建筑面积220.05m2按计容建筑面积2%。配置B治安管理用房建筑面积6.00m2C小区对内公厕建筑面积40.75m2（二、）地上不计入容积率的建筑面积2815.55m21、幼儿园0.00m22、对外公厕用房建筑面积80.71m
8、23、垃圾压缩站建筑面积25.00m24、一层架空建筑面积992.41m25、保温层1717.43m2（三、）地下建筑面积25329.61m21、地下车库建筑面积25329.61m2容积率2.74四、建筑基底面积4131.56m2五、建筑密度11.14%六、总绿地面积14545.69m2七、绿地率39.21%八、机动车位814.00辆按0.8车位/100Itf建筑面积配置1、地上室外停车位0.00辆2、地下停车位814.00辆住宅停车位814.00辆九、非机动车停车位1050.00辆十、老人儿童活动场地931.58m2按室外户均用地面积不低于0.9平方米配置十一、总户数1050.00户四、消防
9、技术措施1、消防设计标准建筑防火设计分类：二期（分别对应方案7#11#楼、13#、14#楼）：地上总建筑面积104460.99平方米。其中：7#楼为住宅地上32层，层高为一层3.60米二至三十二层为3.00米建筑高度为96.70米；8#楼为住宅地上26层，层高为3.00米建筑高度为78.10米；9#楼为住宅地上27层，层高为3.00米建筑高度为81.10米；10#楼为住宅地上26层，层高为3.00米建筑高度为78.10米；11#楼为住宅地上33层，层高为3.00米建筑高度为99.10米；13#楼为住宅地上33层，层高为一层3.60米二至三十二层为3.00米建筑高度为99.70米；14#楼为住宅
10、地上33层，层高为一层3.60米二至三十二层为3.00米建筑高度为99.70米。地下室：地下总建筑面积25329.61平方米，地下1层，层高3.33.4m,I类大型汽车库及设备用房。耐火等级为一级。2、总平面消防设计防火间距：本工程各楼栋之间防火间距大于13m,满足规范要求；具体详见总平面设计。消防车道：小区设消防通道，路面最小宽度4m（采用混凝土整体路面做法详总平面图施工图设计说明），最小转弯半径12米。小区设2个消防车道出入口。3、建筑专业消防设计D防火分区、安全疏散、及防火措施：地上部分：二期（分别对应方案7#11#楼、13#、14#楼），其中：7#11#楼、13#、14#楼为高层住宅，
11、每层为一个防火分区设有一部剪刀楼梯间（防烟楼梯间），设有一部担架兼无障碍兼消防电梯及一部客梯兼消防电梯。住宅部分地下室与地上层共用楼梯间,在一层设有耐火极限不低于2.0Oh的不燃烧体隔墙和乙级防火门将地下部分与地上部分的连通部位完全隔开。地下部分：地下车库为1层，耐火等级一级，汽车库内设有自动灭火系统，负一层防火分区共计16个防火分区（其中4个非机动车库防火分区，12个机动车库防火分区）；每个分区设有人行疏散出口不小于2个，均直通室外。每个汽车库防火分区最远点至楼梯距离不超过60米，每个非机动车库防火分区最远点至楼梯距离不超过27.50米。消防控制室、水泵房及消防水池设于负一层，消防控制室、水
12、泵房出入口直通疏散楼梯间后直达室外安全出口。地下室设备房面积大于200平方米时设有两个安全疏散门。2）防火材料：建筑保温隔热材料：屋面采用挤塑聚苯板保温系统（燃烧性能等级BI级）及水泥砂浆保护层，外墙采用不燃型复合膨胀聚苯乙烯保温板（燃烧性能等级A级），均满足规范要求。4、结构构件的耐火极限楼梯间和前室的墙、电梯井、住宅建筑单元之间的墙和分户墙体均为不燃烧体，满足耐火极限为2小时，防火墙、承重墙均为不燃烧体，满足耐火极限为3小时，非承重墙为不燃烧体，满足耐火极限为1小时，房间隔墙为不燃烧体，满足耐火极限为0.75小时，柱为不燃烧体，满足耐火极限为3小时，梁为不燃烧体，满足耐火极限为2小时，楼板
13、为不燃烧体，满足耐火极限为1.5小时疏散楼梯为不燃烧体，满足耐火极限为1.5小时吊顶（包括吊顶搁栅）为不燃烧体，满足耐火极限为0.25小时5、消防给水和灭火设施1、工程概况：详建筑说明。2、设计依据1）建筑设计防火规范GB50016-2014（2018年版）2）消防给水及消火栓系统技术规范GB50974-20143）自动喷水灭火系统设计规范GB50084-20174）建筑灭火器配置设计规范GB50140-20055）汽车库、修车库、停车场设计防火规范GB50067-20146）气体灭火系统设计规范GB50370-20057）泡沫灭火系统设计规范GB50151-20108）四川省民用建筑消防水池
14、设计的补充技术措施公厅消发（2011）319号9）四川省特大规模民用建筑（群）消防给水设计导则川建发（2010）41号；3、消防用水量：（本项目住宅区楼及地下车库单独设置一套消防给水系统；采用区域性临时高压消防体制。集中设置消防水池、消防加压泵房和屋顶消防水箱。其中住宅区Ijn8#楼及地下车库为车库+大于50米的住宅，按大于50米的高层住宅、和I类地下停车库综合考虑。)设计消防用水量综合考虑为：住宅区楼及地下车库:用水名称用水量标准(ls)火灾延续时间(h)一次火灾用水量(m3)室外消火栓202144室内消火栓10272自动喷洒801288合计5043.消防给水系统:住宅区Itn8#楼及地下车库室内消防给水采用区域临时高压给水系统，统一设置消防加压设施。消防水池，用水量5O411全量储存在地下一层车库内的消防水池中)，消防水池有效容积的最低水位距取水口处地坪垂直距离不大于5.0m；另在13
