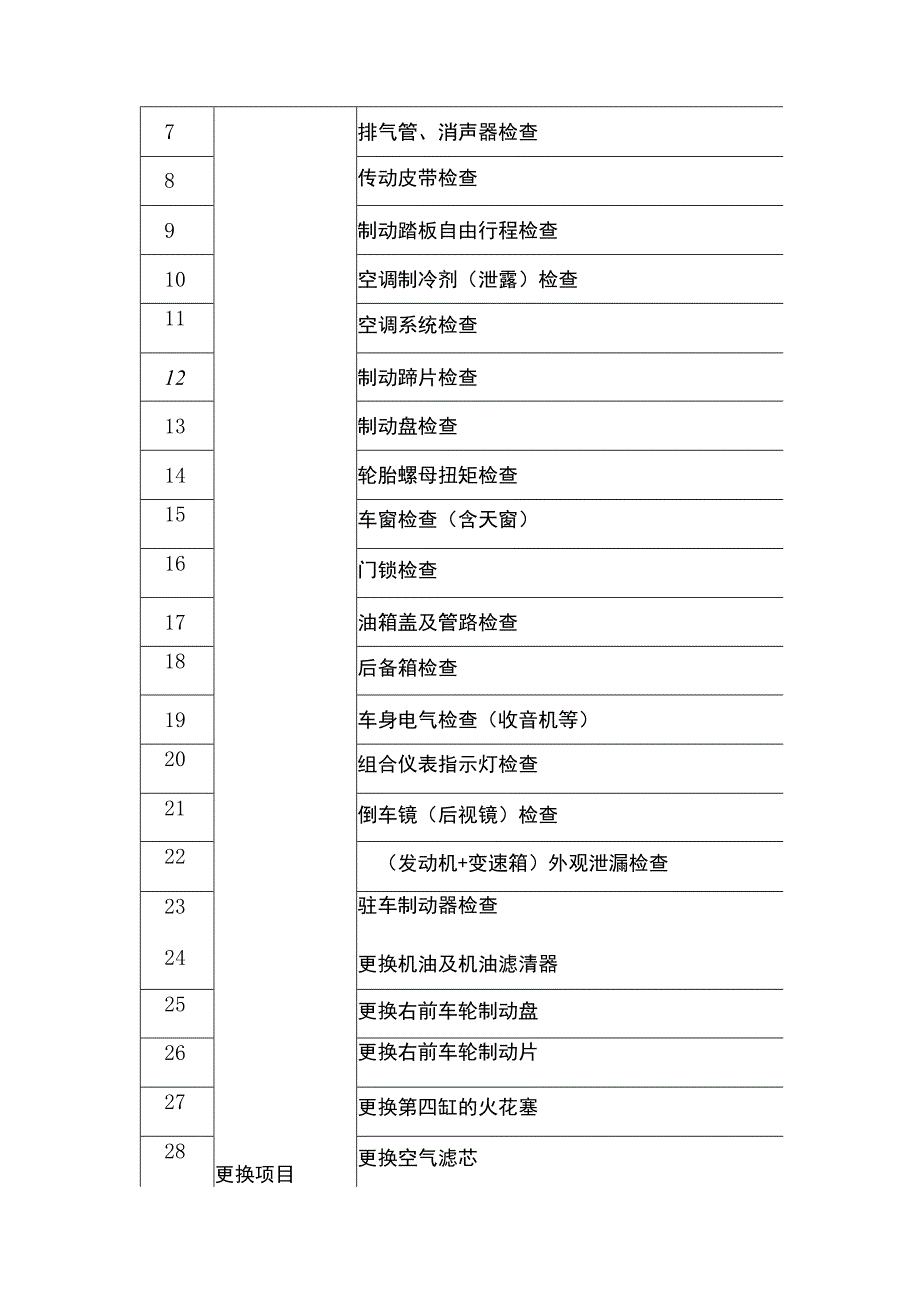

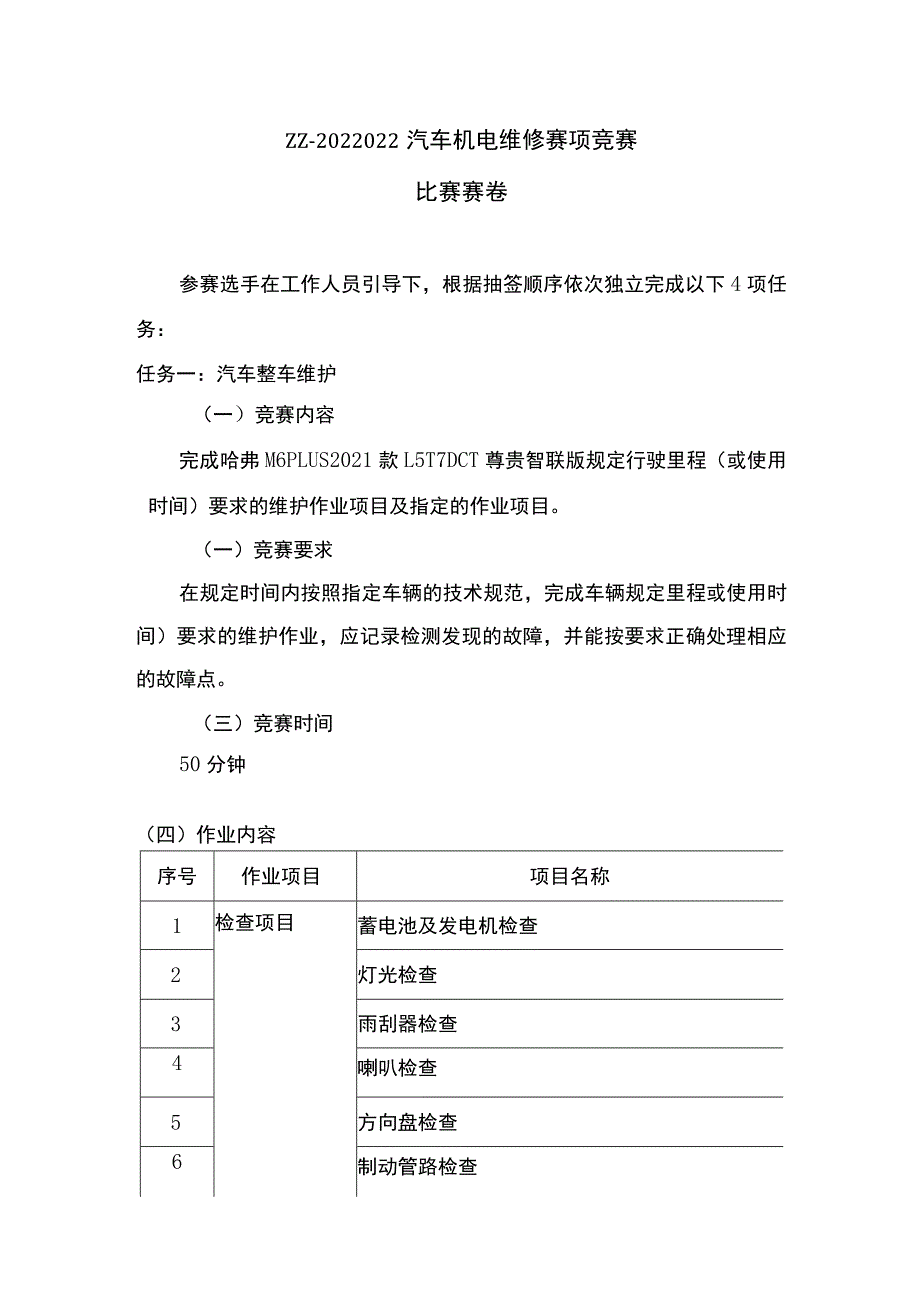

1、ZZ-2022022汽车机电维修赛项竞赛比赛赛卷参赛选手在工作人员引导下，根据抽签顺序依次独立完成以下4项任务：任务一：汽车整车维护（一）竞赛内容完成哈弗M6PLUS2021款L5T7DCT尊贵智联版规定行驶里程（或使用时间）要求的维护作业项目及指定的作业项目。（一）竞赛要求在规定时间内按照指定车辆的技术规范，完成车辆规定里程或使用时间）要求的维护作业，应记录检测发现的故障，并能按要求正确处理相应的故障点。（三）竞赛时间50分钟（四）作业内容序号作业项目项目名称1检查项目蓄电池及发电机检查2灯光检查3雨刮器检查4喇叭检查5方向盘检查6制动管路检查7更换项目排气管、消声器检查8传动皮带检查9制动

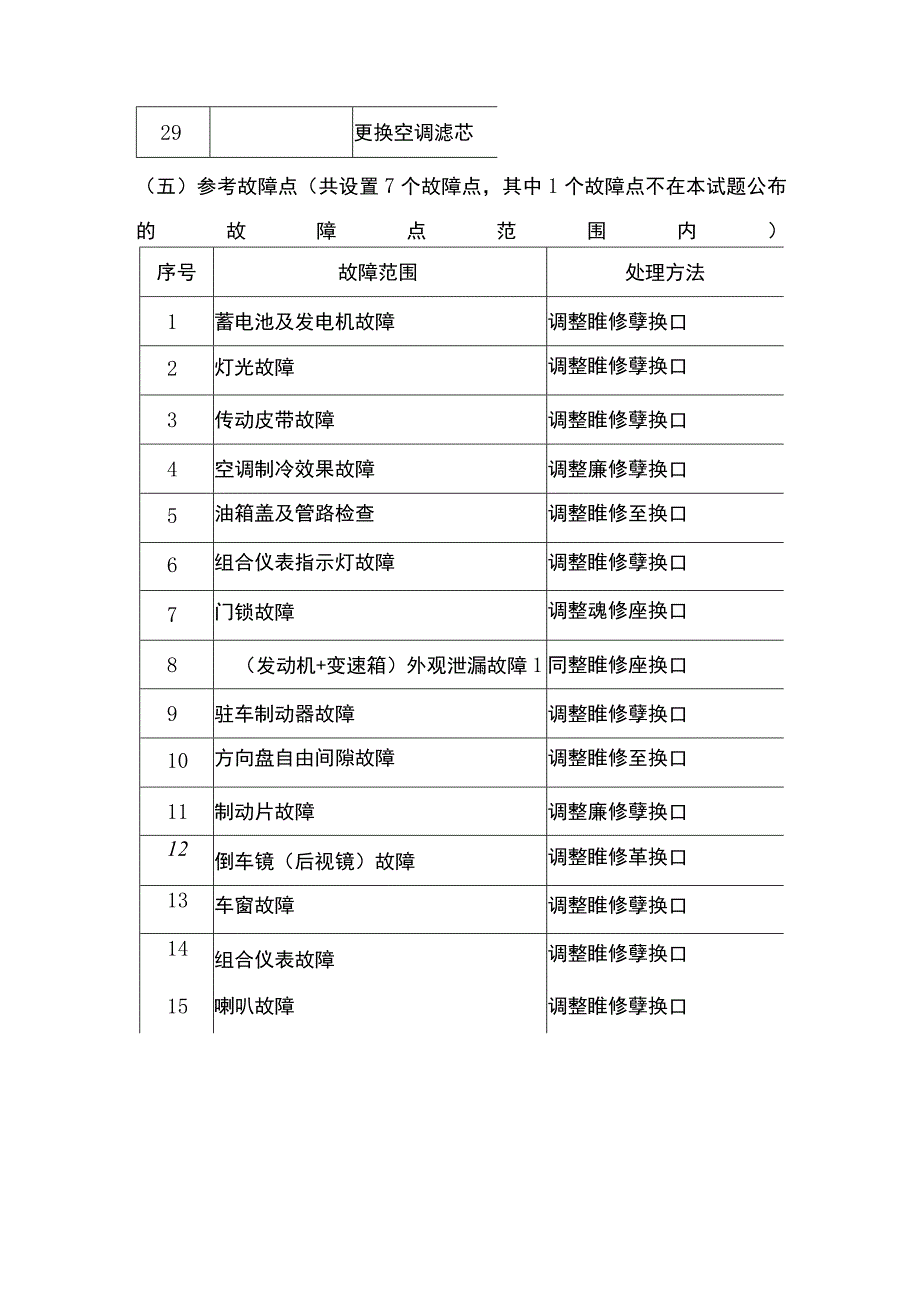

2、踏板自由行程检查10空调制冷剂（泄露）检查11空调系统检查12制动蹄片检查13制动盘检查14轮胎螺母扭矩检查15车窗检查（含天窗）16门锁检查17油箱盖及管路检查18后备箱检查19车身电气检查（收音机等）20组合仪表指示灯检查21倒车镜（后视镜）检查22（发动机+变速箱）外观泄漏检查2324驻车制动器检查更换机油及机油滤清器25更换右前车轮制动盘26更换右前车轮制动片27更换第四缸的火花塞28更换空气滤芯29更换空调滤芯（五）参考故障点（共设置7个故障点，其中1个故障点不在本试题公布的故障点范围内）序号故障范围处理方法1蓄电池及发电机故障调整睢修孽换口2灯光故障调整睢修孽换口3传动皮带故障调整
3、睢修孽换口4空调制冷效果故障调整廉修孽换口5油箱盖及管路检查调整睢修至换口6组合仪表指示灯故障调整睢修孽换口7门锁故障调整魂修座换口8（发动机+变速箱）外观泄漏故障1同整睢修座换口9驻车制动器故障调整睢修孽换口10方向盘自由间隙故障调整睢修至换口11制动片故障调整廉修孽换口12倒车镜（后视镜）故障调整睢修革换口13车窗故障调整睢修孽换口14组合仪表故障调整睢修孽换口15喇叭故障调整睢修孽换口（六）任务书和选手报告单2022年全国职业院校技能大赛汽车机电维修赛项任务一：汽车整车维护任务书和选手报告单工位号：选手编号：任务书竞赛车型：哈弗M6PLUS竞赛时间：50分钟任务说明：操作过程中，严格遵守
4、安全作业规范。项目作业流程按逻辑自编，完成项目结果在任务书和选手报告单中随时记录。拆装、检测过程中应参考和使用相关的维修资料。选手应展示故障、记录故障，并根据裁判的指示修复故障。螺栓和螺母标准值大于等于40牛米扭矩的紧固扭矩减半，选手需要报出标准紧固扭矩。选手报告单车辆识别号：行驶里程：项目一：检查项目序号检查内容检查结果（正确画0,有问题说明）有问题选择正确维修方法1蓄电池及发电机检查口更换口修理口调整2灯光检查更换口修理口调整3雨刮器检查口更换口修理口调整4喇叭检查口更换口修理口调整5方向盘检查更换口修理口调整6制动管路检查口更换口修理口调整7排气管、消声器检查口更换口修理口调整8传动皮带
5、检查更换口修理口调整9制动踏板自由行程检查口更换口修理口调整10空调制冷剂（泄露）检查口更换口修理口调整11空调系统检查更换口修理口调整12制动蹄片检查更换修理口调整13制动盘检查口更换口修理口调整14轮胎螺母扭矩检查更换口修理口调整15车窗检查（含天窗）更换修理口调整16门锁检查口更换口修理口调整17油箱盖及管路检查更换口修理口调整18后备箱检查更换修理口调整19车身电气检查（收音机等）口更换口修理口调整20组合仪表指示灯检查更换口修理口调整21倒车镜（后视镜）检查口更换口修理口调整22（发动机+变速箱）外观泄漏检查口更换口修理口调整23驻车制动器检查更换口修理口调整项目二：更换项目序号更换
6、项目名称更换结果备注1更换机油及机油滤清器2更换右前车轮制动盘34更换右前车轮制动片更换第四缸的火花塞5更换空气滤芯6更换空调滤芯项目三：检测记录1 .测量参数记录序号测试项目标准值实测值结果判定维修方法1蓄电池电压（静态）：（启动）：正常口不正常更换口修理口调整2发电机电压怠速电压：负载3000转/分钟电压：正常口不正常更换修理口调整4前轮制动盘端面跳动量正常口不正常更换口修理口调整5前轮制动盘厚度位置1：位置2:位置3:正常口不正常更换修理口调整6内侧摩擦片厚度位置1：位置2:正常口不正常更换修理口调整2 .发动机换机油记录本次换油里程：换油日期：下次换油里程：机油型号与级别：标准加注量：
7、实际加注量：裁判签字：任务二：汽车发动机机械系统检修与故障诊断（一）竞赛内容在规定时间内，按照维修手册要求，完成指定汽车发动机活塞连杆组及配气机构的检修与故障诊断。（二）竞赛要求1.拆卸油底壳（四个螺栓）、下缸体（四个螺栓）、进排气凸轮轴、气缸盖、活塞连杆组（只拆指定一个气缸的活塞连杆组）及气门组（只拆指定气缸的进、排气门一组），并清洁零部件；2 .对指定的气缸和活塞进行检测，并根据检测结果进行分析，做出零件好坏及维修方案的判断；3 .检测指定活塞环的端隙和侧隙，并根据检测结果进行分析，做出零件好坏及维修方案的判断；4 .检测指定气缸的进排气门、气门弹簧，并根据检测结果进行分析，做出零件好坏及
8、维修方案的判断；5 .安装活塞连杆组及气门组、气缸盖、进排气凸轮轴、下缸体（四个螺栓）、油底壳（四个螺栓）；6 .正确填写活塞连杆组及配气机构检修与故障诊断作业表。（三）竞赛时间50分钟（四）参考故障点（共设置4个故障点，其中1个故障点不在本试题公布的故障点范围内）序号故障范围处理方法1活塞故障维修孽换口2连杆轴承故障维修孽换口3气环端隙故障维修孽换口4气环侧隙故障维修至换口5组合油环故障维修重换口6气门杆磨损故障维修里换口7气门锥面磨损故障维修凄换口8气门端部磨损故障维修孽换口9气门弹簧故障维修孽换口10气门座故障维修重换口11挺柱故障维修孽换口12气缸体故障维修孽换口13油道故障维修孽换口
9、（五）任务书和选手报告单2022年全国职业院校技能大赛汽车机电维修赛项任务二：汽车发动机机械系统检修与故障诊断工位号：任务书和选手报告单选手编号：任务书竞赛发动机型号：长城M6PLUSGW4G15F竞赛时间：50分钟任务说明：根据报告单上要求的测量项目，拆解发动机。完成报告单上要求的测量，并判断各部件的可用性。组装发动机，恢复至初始状态。测量时，涉及安装的扭矩和角度减半。安装时，紧固螺栓扭矩及角度减半，选手需报出标准螺栓扭矩及标准角度。安装时，无需涂胶。选手报告单一、发动机检测项目说明：下列表中的“结果判断及处理”栏内根据检查结果；正常打“，不正常说明特征，并给出维修方案（维修、更换、调整）1
10、.气缸筒直径测量位置横向测量值纵向测量值标准值结果判断及处理距离缸体上平面_位置距离缸体上平面_位置距离缸体上平面位置2.活塞裙部直径测量位置距离活塞裙部底端_位置测量值标准值结果判断及处理3.配缸间隙气缸最小内径配缸间隙计算值配缸间隙标准值结果判断及处理4.活塞环端隙和侧隙第一道活塞环测量值标准值结果判断及处理活塞环端隙活塞环侧隙5.气门长度检测测量及第窠进气门排气门测量值标准值结果判断及处理6 .气门弹簧自由长度测量及彘、进气门弹簧排气门弹簧测量值标准值结果判断及处理7 .气门弹簧的偏差测量及赢、进气门弹簧排气门弹簧测量值标准值结果判断及处理8 .进气门杆部直径目测量及加、A截面B截面C截
11、面测量点1测量点2标准值结果判断及处理9 .排气门杆部直径目测量及A截面B截面C截面测量点1测量点2标准值结果判断及处理二、故障汇总记录明细序号故障件名称故障现象（特征）维修方法1234567裁判签字：任务三：汽车发动机和汽车电气系统故障诊断与排除（一）竞赛内容根据现场提供的车辆、设备、工具和资料，完成以下的任务，并做好相应的记录：1.检修发动机无法启动的故障（不涉及防盗系统）；2 .检修发动机运转不良故障；3 .完成发动机某缸点火线圈的波形测试；4 .检修车辆照明系统故障；5 .检修车辆中控门锁故障；6 .按照要求填写报告单。（一）竞赛要求1.所有作业应符合安全和环保的要求；2 .应先排除发
12、动机不能启动故障后，才可进行其他项目的故障诊断；3 .若在比赛开始后25分钟内没有将发动机启动，选手可申请裁判恢复启动故障，同时将被强制要求休息5分钟（计入比赛时间）；4 .确认故障后需要向裁判展示故障诊断依据和测量结果，在电路图上指出故障点，并在报告单上记录。请按照裁判的指令进行维修作业；5 .注意事项：禁止采用破线的方式进行作业；拆卸电气线路和元件时需要关闭点火开关，拆装电控单元需要断开蓄电池连接；启动发动机时，应向裁判报告后方可启动。（三）竞赛时间70分钟（四）任务书和选手报告单2022年全国职业院校技能大赛汽车机电维修赛项任务三：汽车发动机和汽车电气系统故障诊断与排除任务书和选手报告单工位号：选手编号：任务书竞赛车型：哈弗M6PLUS竞赛时间：70分钟任务说明：一、任务内容根据现场提供的车辆、设备、工具和资料，完成以下的任务，并做好相应的记录：1.检修发动机无法启动的故障（不涉及防盗系统）；2 .检修发动机运转不良故障；3 .完成发动机某缸点火线圈的波形测试；4 .检修车辆照明系统故障；5
