1、浮桥承压舟标准船型技术要求1范围本文件规定了浮桥承压舟标准船型的总体要求和船型参数的技术要求。本文件适用于新建经营性浮桥分置式双体承压舟和带式承压舟。本文件不适用于新建经营性浮桥岸边舟。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DB37/T34872019XX省钢质内河浮桥承压舟建造规范3术语和定义下列术语和定义适用于本文件。3. 1承压舟pontoonboat集舟、桁、板于一体，甲板结构直接承受集中动载，能在水中及浅滩构架浮桥的特种装备
2、。3.2分置式双体承压舟distributedpontoonboat通道沿船宽（3.6）方向布置，主船体由两个片体组成的承压舟（3.1）。3.3带式承压舟belttypepontoonboat通道沿船长（3.5）方向布置的承压舟（3.1）。3.4总长lengthoveraII承压舟（3.1）最前端至最后端之间包括外板和两端永久性固定突出物在内的水平距离。3.5舟台长lengthonwaterIine承压舟（3.1）的满载水线长度。3.6船宽breadthmoulded船体最宽处两舷外侧内表面之间的水平距离，舷伸甲板和护舷材等突出物不计入。3.7片体宽widthofdemihul在船长（3.5）
3、中点处，不包括船壳板在内的片体最大宽度。3.8连接桥宽widthofconnectionbridge在船长（3.5）中点处，两片体内侧壁之间不包括壁板厚度的水平距离。3.9主通道宽widthofmainchanneI供车辆通行的车道两侧防护栏杆中心线之间的距离。3. 10边通道宽widthofsidechanneI供非机动车及行人通行的非机动车道（亦可兼做机动车应急车道）两侧防护栏杆中心线之间的距离。3. 11设计承载量designcarryingcapacity满载吃水线与空载吃水线之间船体水密部分体积对应的排水量，即满载排水量与空载排水量的差值。4总体要求3.1 分置式双体承压舟标准船型主

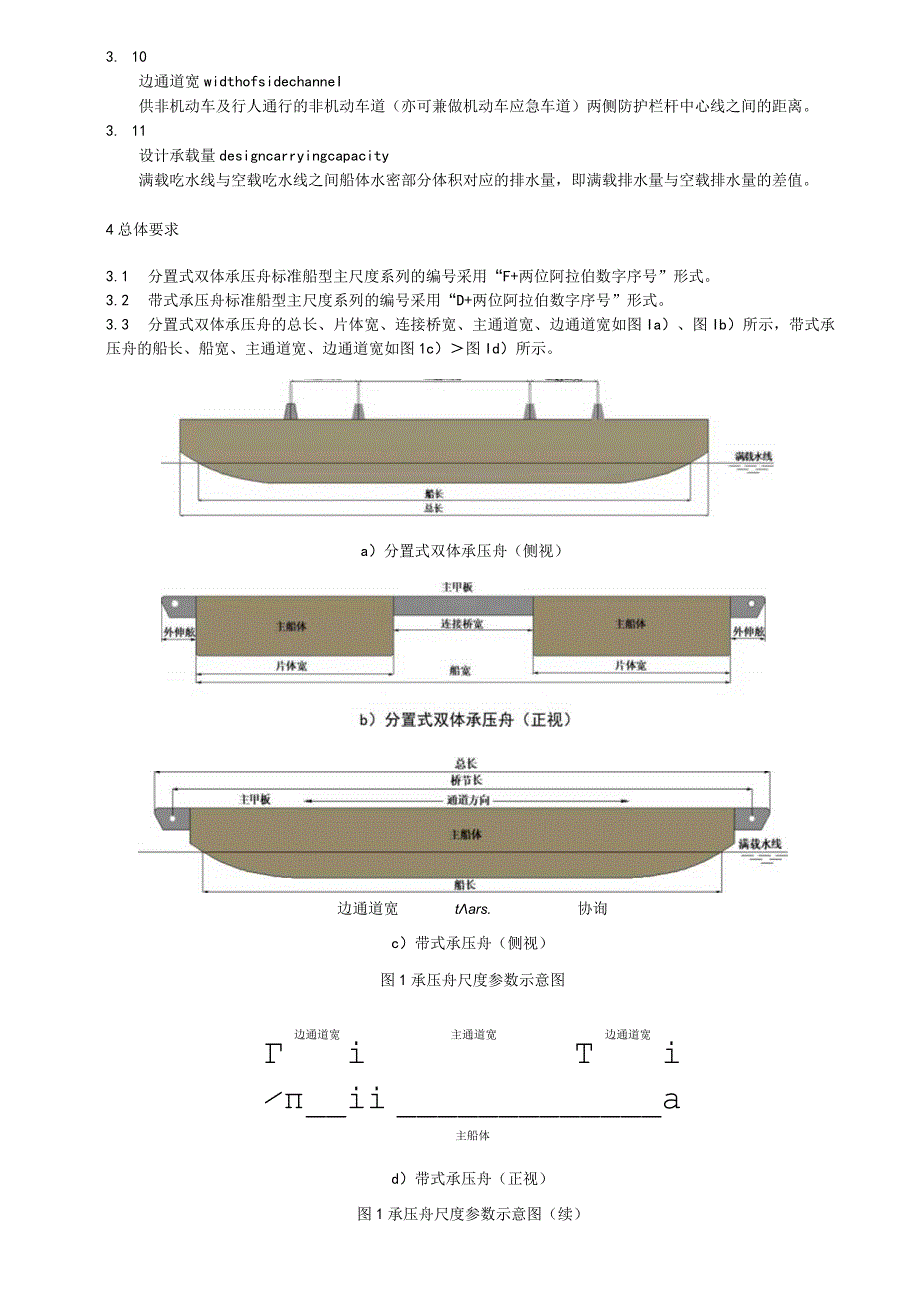

4、尺度系列的编号采用“F+两位阿拉伯数字序号”形式。3.2 带式承压舟标准船型主尺度系列的编号采用“D+两位阿拉伯数字序号”形式。3.3 分置式双体承压舟的总长、片体宽、连接桥宽、主通道宽、边通道宽如图Ia）、图Ib）所示，带式承压舟的船长、船宽、主通道宽、边通道宽如图1c）图Id）所示。a）分置式双体承压舟（侧视）边通道宽tars.协询c）带式承压舟（侧视）图1承压舟尺度参数示意图边通道宽主通道宽边通道宽iTiiia主船体d）带式承压舟（正视）图1承压舟尺度参数示意图（续）3.4 浮桥承压舟标准船型的船首宜采用平首，船底宜采用平底。3.5 分置式双体承压舟标准船型船宽范围内通道甲板纵向骨架间距

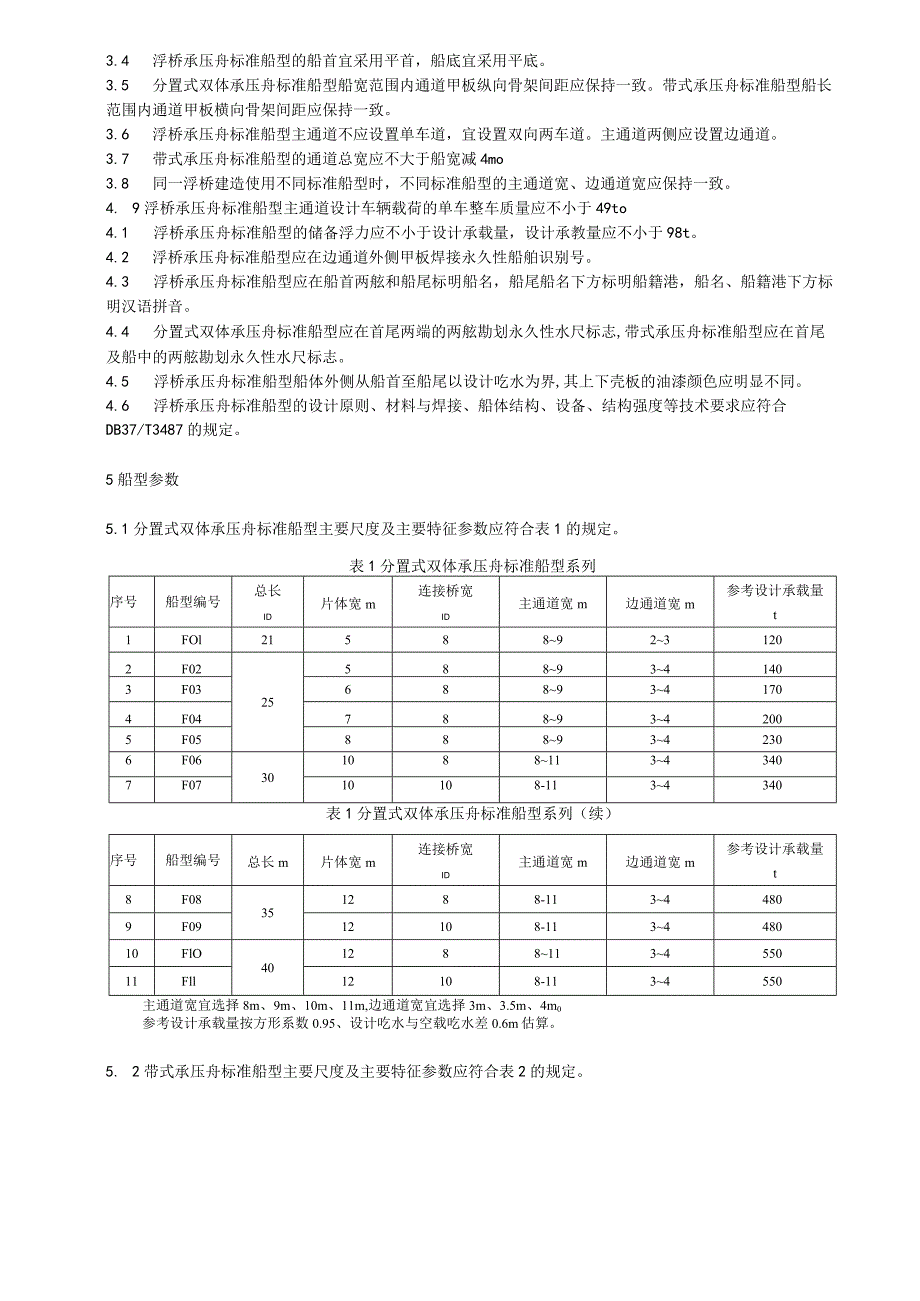

5、应保持一致。带式承压舟标准船型船长范围内通道甲板横向骨架间距应保持一致。3.6 浮桥承压舟标准船型主通道不应设置单车道，宜设置双向两车道。主通道两侧应设置边通道。3.7 带式承压舟标准船型的通道总宽应不大于船宽减4mo3.8 同一浮桥建造使用不同标准船型时，不同标准船型的主通道宽、边通道宽应保持一致。4. 9浮桥承压舟标准船型主通道设计车辆载荷的单车整车质量应不小于49to4.1 浮桥承压舟标准船型的储备浮力应不小于设计承载量，设计承教量应不小于98t。4.2 浮桥承压舟标准船型应在边通道外侧甲板焊接永久性船舶识别号。4.3 浮桥承压舟标准船型应在船首两舷和船尾标明船名，船尾船名下方标明船籍港
6、，船名、船籍港下方标明汉语拼音。4.4 分置式双体承压舟标准船型应在首尾两端的两舷勘划永久性水尺标志,带式承压舟标准船型应在首尾及船中的两舷勘划永久性水尺标志。4.5 浮桥承压舟标准船型船体外侧从船首至船尾以设计吃水为界,其上下壳板的油漆颜色应明显不同。4.6 浮桥承压舟标准船型的设计原则、材料与焊接、船体结构、设备、结构强度等技术要求应符合DB37/T3487的规定。5船型参数5.1分置式双体承压舟标准船型主要尺度及主要特征参数应符合表1的规定。表1分置式双体承压舟标准船型系列序号船型编号总长ID片体宽m连接桥宽ID主通道宽m边通道宽m参考设计承载量t1FOl215889231202F022
7、55889341403F036889341704F047889342005F058889342306F0630108811343407F0710108-1134340表1分置式双体承压舟标准船型系列（续）序号船型编号总长m片体宽m连接桥宽ID主通道宽m边通道宽m参考设计承载量t8F08351288-11344809F0912108-113448010FlO401288113455011Fll12108-1134550主通道宽宜选择8m、9m、10m、11m,边通道宽宜选择3m、3.5m、4m0参考设计承载量按方形系数0.95、设计吃水与空载吃水差0.6m估算。5. 2带式承压舟标准船型主要尺度
8、及主要特征参数应符合表2的规定。表2带式承压舟标准船型系列序号船型编号船长m船宽m主通道宽m边通道宽m参考设计承我量t1DOl351889232102D0240198933.52603D0345198933.52904D04502089343405D05552089343706D0660208934410主通道宽宜选择8m、9m,边通道宽宜选择3m、3.5m、4m。参考设计承载量按方形系数0.97、设计吃水与空载吃水差0.35m估算。参考文献1 GB1589-2016汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值2 DB37/T34872019XX省钢质内河浮桥承压舟建造规范3钢质内河船舶建造规范（2016）,中国船级社4中华人民共和国船舶识别号管理规定（中华人民共和国交通运输部令2010年第4号）5中华人民共和国船舶登记办法（中华人民共和国国务院令第155号）
