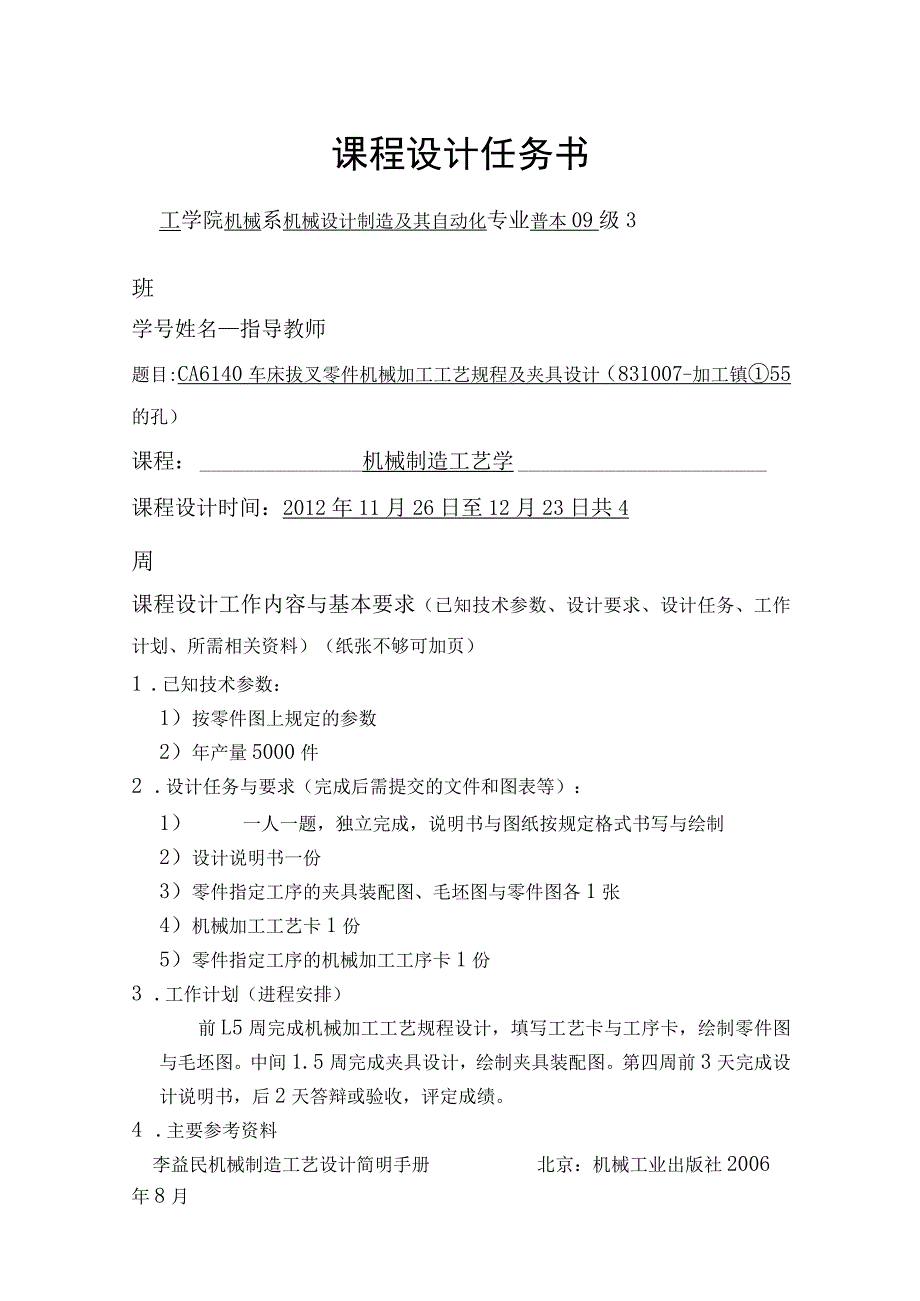

1、课程设计任务书工学院机械系机械设计制造及其自动化专业普本09级3班学号姓名指导教师题目:CA6140车床拔叉零件机械加工工艺规程及夹具设计（831007-加工镇55的孔）课程：机械制造工艺学课程设计时间：2012年11月26日至12月23日共4周课程设计工作内容与基本要求（已知技术参数、设计要求、设计任务、工作计划、所需相关资料）（纸张不够可加页）1 .已知技术参数：1）按零件图上规定的参数2）年产量5000件2 .设计任务与要求（完成后需提交的文件和图表等）：1） 一人一题，独立完成，说明书与图纸按规定格式书写与绘制2）设计说明书一份3）零件指定工序的夹具装配图、毛坯图与零件图各1张4）机械

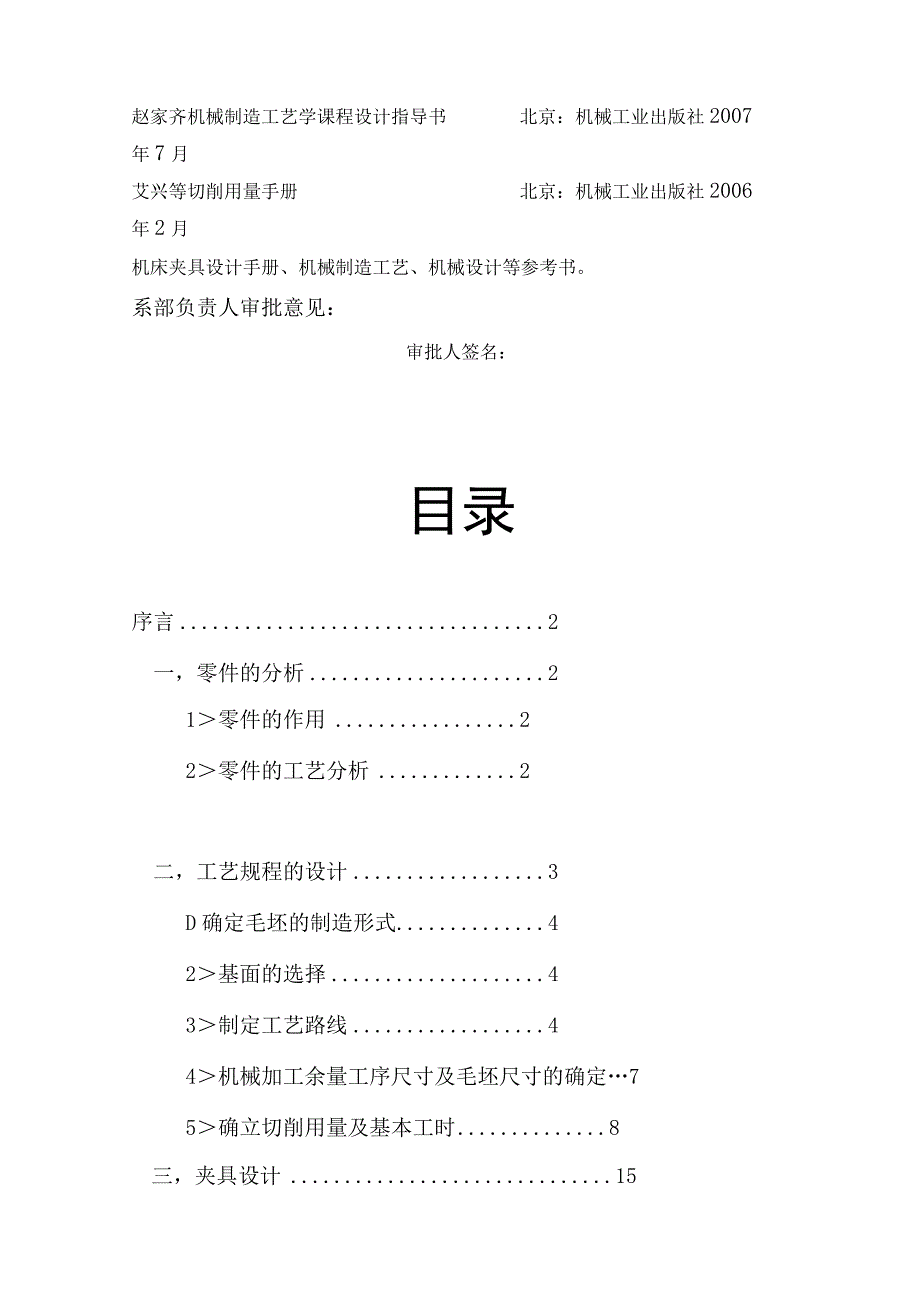

2、加工工艺卡1份5）零件指定工序的机械加工工序卡1份3 .工作计划（进程安排）前L5周完成机械加工工艺规程设计，填写工艺卡与工序卡，绘制零件图与毛坯图。中间1.5周完成夹具设计，绘制夹具装配图。第四周前3天完成设计说明书，后2天答辩或验收，评定成绩。4 .主要参考资料李益民机械制造工艺设计简明手册北京：机械工业出版社2006年8月赵家齐机械制造工艺学课程设计指导书北京：机械工业出版社2007年7月艾兴等切削用量手册北京：机械工业出版社2006年2月机床夹具设计手册、机械制造工艺、机械设计等参考书。系部负责人审批意见：审批人签名：目录序言2一，零件的分析21零件的作用22零件的工艺分析2二，工艺规

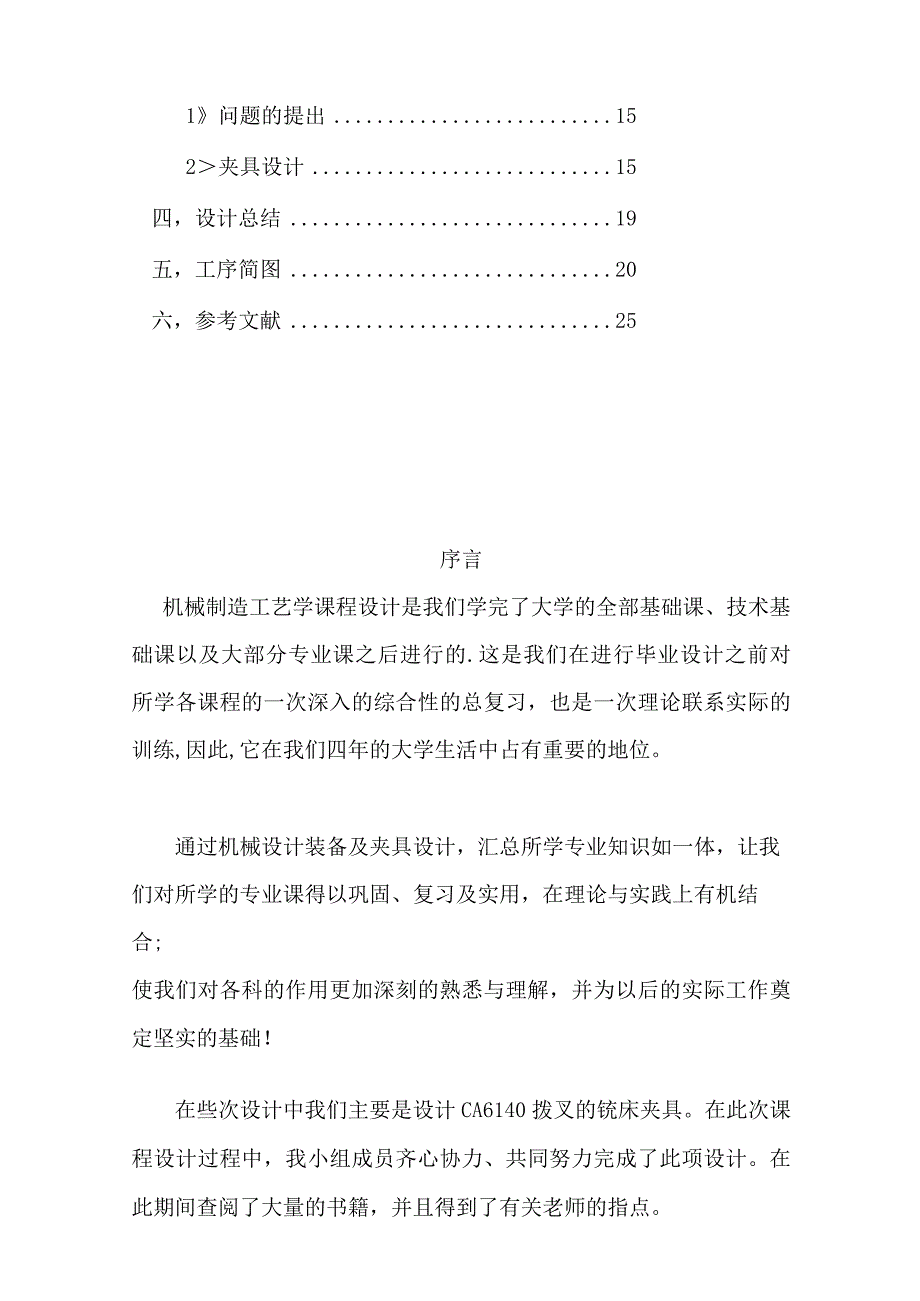

3、程的设计3D确定毛坯的制造形式42基面的选择43制定工艺路线44机械加工余量工序尺寸及毛坯尺寸的确定75确立切削用量及基本工时8三，夹具设计151问题的提出152夹具设计15四，设计总结19五，工序简图20六，参考文献25序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。通过机械设计装备及夹具设计，汇总所学专业知识如一体，让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合;使我们对各科的作用更加深刻
4、的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铳床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍，并且得到了有关老师的指点。一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的22孔与操纵机构相连，二下方的55半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（一）零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单，铸造
5、性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1小头孔以及与此孔相通的的锥孔、螺纹孔2大头半圆孔中553小头孔端面、大头半圆孔上下73端面，大头半圆孔两端面与小头孔中心线的垂直度误差为007mm,小头孔上端面与其中心线的垂直度误差为O.05mmo由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。二、工艺规程设计（一）、确定毛坯的制造形式零件材料为HT200,考虑零
6、件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。查机械制造工艺设计简明手册第38页表2.2-3,选用铸件尺寸公差等级为CT-11,加工余量等级为H。（二）、基面的选择（1）、粗基准的选择在选择粗基准时，一般遵循下列原则：（1）保证相互位置要求原则；（2）保证加工表面余量合理分配原则；（3）便于工件装夹原则；（4）粗基准一般不重复使用的原则；（5）为了保证所有加工表面有足够的加工余量，选用加工余量小的表面作粗基准，不要用同一尺寸方向上。为了方便装夹，以及依据以不加工表面为基准和毛皮表面质量较好者为基准的原则，选底端面为基准。（2）、精基准的选择
7、主要考虑基准重合的原则，选用统一的基准有利于保证零件的精度。多用“一面两孔”的定位方式定位，所以选择小头孔轴线和底面为精基准。（三）、制定工艺路线制定工艺路线的出发点，应当根据零件的几何形状、尺寸精度以及位置精度等技术要求，以及加工方法所能达到的经济精度得到保证。在生产纲领已经确定的情况下，可以考虑采用机床配以专用工具卡，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便是生产成本尽量下降。查机械制造工艺设计简明手册第20页表1.4-7、L4-8,选择零件的加工方法及工艺路线方案如下：工艺路线方案一：工序1：以中40的下平面为基准，粗铳两端通孔中22上表面。工序2：精铳40上平面
8、，保证表面粗糙度3.2。工序3：扩、粗较、精较两小端头孔至22,保证表面粗糙度L6工序4：粗链中55的孔。工序5：半精锋中55的孔，保证表面粗糙度3.2。工序6：粗铳中73孔的。工序7：精铳中73孔，保证表面粗糙度6.3。工序8：钻中6.9的孔、钻中8锥销孔。工序9：攻丝、精钱中8孔，保证粗糙度L6。工序10：切断。工序IL检验。工艺路线芳案二：工序1：以中40的下平面为基准，粗铳两端通孔中22上表面。工序2：精铳40上表面工序3：粗镶55的孔。工序4：半精镶中55的孔，保证表面粗糙度3.2。工序5：扩、粗较、精较两小端头孔至中22,保证表面粗糙度L6。工序6：粗铳73孔。工序7：精铳73孔，
9、保证表面粗糙度3.2。工序8：钻中6.9的孔、钻中8锥销孔。工序9：攻丝、精较中8孔，保证粗糙度L6。工序10：切断。工序IL检验。工艺方案的比较及分析：上述两方案:方案一：是先加工内孔22,再以22孔为基准加工55内孔,而方案二：先镇孔55,以底面及22外圆面为基准，再以55内孔及上平面加工22孔。由零件图可知22孔的设计基为准55孔的中心线，所以加工22孔时定位基准最好为55孔的中心线，可保证其加工的位置精度，符合中批生产要求,方案二较为合理。最终工艺路线工序1：以中40的下平面为基准，粗铳两端通孔中22上表面。工序2：精铳40上表面（以22孔外表面及底面为基准，选用X5032立式升降台铳
10、床和专用夹具）工序3：粗镶55的孔。（以640上平面及622内孔为基准，选用TGX4132B立式单柱坐标链床和专用夹具）工序4：精镶55的孔，保证表面粗糙度。工序5：扩、粗钱、精钱两小端头孔至中22,保证表面粗糙度AaL6析舞（以40上平面及22孔外表面为基准，选用Z3025摇臂钻床和专用夹具）。工序6：粗铳73孔（以40上平面及22的内孔为基准）工序7：精铳中73孔，保证表面粗糙度。工序8：钻中6.9的孔、钻中8锥销孔。（以40上平面及22的内孔为基准）工序9：攻丝、精较8孔，保证粗糙度Aal.6m%工序10：切断。工序11：精铳中间孔及两端面。工序12：检验。（四）、机械加工余量的确定、工
11、序尺寸及毛坯的确定零件材料为HT200,考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。根据上述原始材料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:1、两端通孔中22上表面考虑手工砂型铸件毛坯的表面粗糙度Rl2.5m%,而加工表面的表面粗糙度要求为&3.2a，工序基准尺寸为40mm的要求，故采用粗铳一次，精铳一次，粗铳加工余量2.0mm,（简明手册2.2-4尺寸公差等级CT-Il,加工余量等级MA-H级），精铳加工余量1.0mm,（简明手册2.3-21）o2、两端22的通孔考虑到通孔的表面粗糙度RaL公差等级I
12、T7,加工要求很高，故采用扩、粗较、精钱的工序，根据简明手册P64表2.3-8查得如下数据：精钱加工余量为0.06三n,工序经济精度等级为IT7,表面粗糙度RaISmn,基本工序为50mm。粗钱加工余量为0.14mm,工序经济精度等级为IT8,表面粗糙度RdiHirm,基本工序为50mmo扩孔加工余量为L8m11b工序经济精度等级为ITlL基本工序为50mmo3 .中间孔55考虑到中间孔中55的表面粗糙度R43.2%,采用粗镖、半精镶的加工工序，根据简明手册P64表2.3-8查得如下数据：半精链加工余量为2mm,表面粗糙度Az3.2m%,基本工序为3Ommo粗健加工余量为2.0mm,表面粗糙度
13、Ha6.4m，基本工序为3Ommo4 .中间孔两端面20：歌根据表面粗糙度&32/俏2,尺寸精度等级的要求，采用粗铳、精铳的工艺，粗细的加工余量,2.0mm,精铳加工余量为1.0mm,（简明手册表2.3-21）。（五）切削用量及基本工时的确定工序1：以中40的下平面为基准，粗铳两端通孔中22上表面。1）已知毛坯加工余量为2.0mm,毛坯长度方向的最大加工余量为2.0mm,一次加工即可。2）根据实用金属切削加工工艺手册表10-212,选用YG8硬质合金刀，根据机械加工工艺手册P1019表8-14,每齿进给量f=0.20-0.29mzo3）根据机械加工工艺手册P1021表30-23可以直接查出铳削
14、速度:Vc=60-110mmi11oXVc=60nmino4） ns=IOoOVC/Trdvv=1000X60/rx40=477.7rmin,现采用X51立式铳床参数（机械制造工艺设计简明手册明手册表4.2-36）取500rmin,故实际切削速度为Vc=62.8mino5）工作台每分钟进给量，应该为fm=fzznw=0.24500=400mm/min差机床数据得（见机械制造工艺手册表4.2-37）取400mmin06）切削工时：Ttn=L/fm=90/400=0.225mino工序2：精铳40上平面(1)以22孔外表面及底面为基准，选用X5032立式升降台铳床和专用夹具。(2)根据实用金属切削
