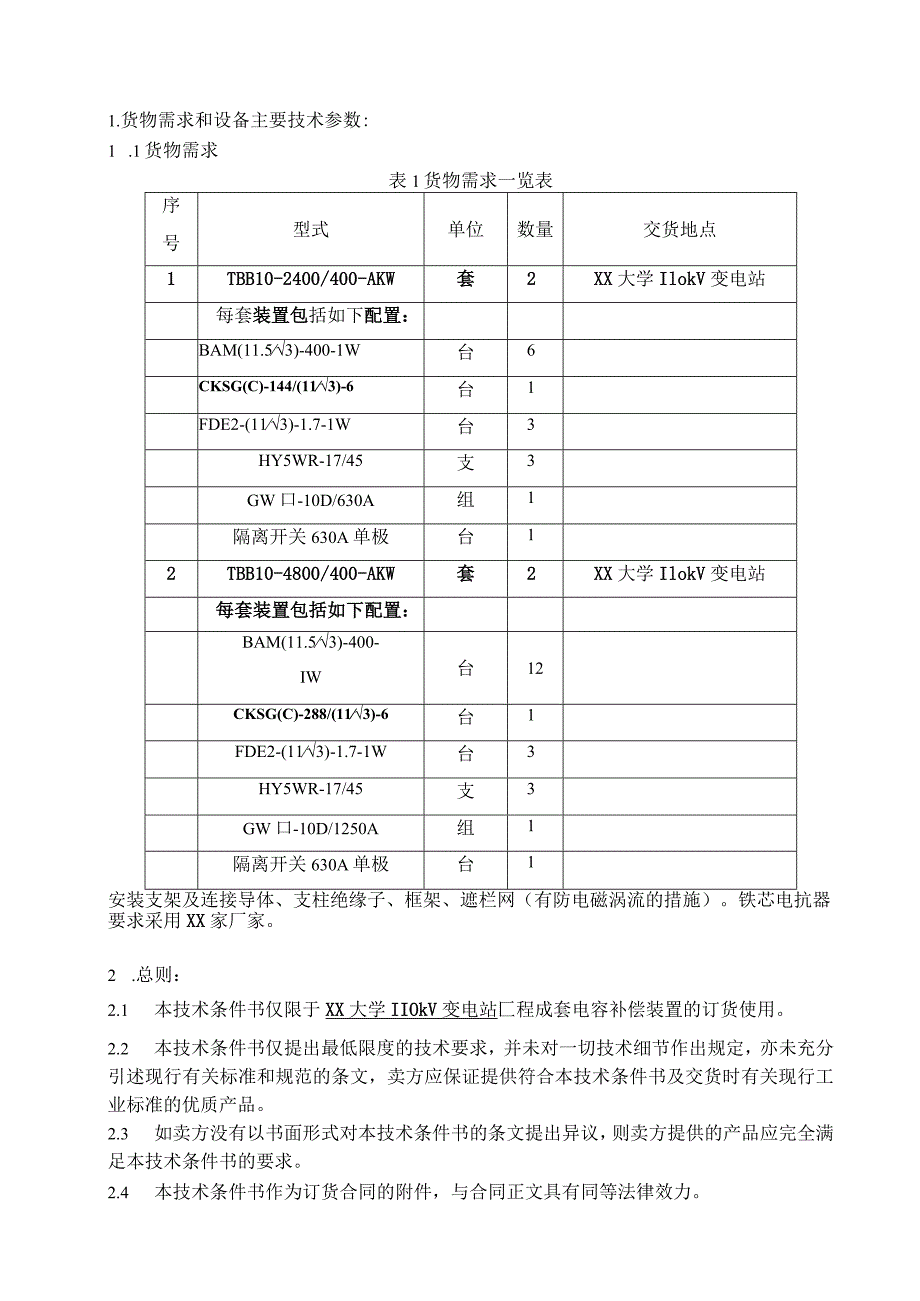

1、XX大学IlokV变电站工程IOkV电容器组成套装置技术条件书XX省电力勘测设计院XX电力咨询有限公司202X年12月XX1.货物需求和设备主要技术参数:1 .1货物需求表1货物需求一览表序号型式单位数量交货地点1TBB10-2400/400-AKW套2XX大学IlokV变电站每套装置包括如下配置：BAM(11.53)-400-1W台6CKSG(C)-144/(113)-6台1FDE2-(113)-1.7-1W台3HY5WR-17/45支3GW口-10D/630A组1隔离开关630A单极台12TBB10-4800/400-AKW套2XX大学IlokV变电站每套装置包括如下配置：BAM(11.5
2、3)-400-IW台12CKSG(C)-288/(113)-6台1FDE2-(113)-1.7-1W台3HY5WR-17/45支3GW口-10D/1250A组1隔离开关630A单极台1安装支架及连接导体、支柱绝缘子、框架、遮栏网（有防电磁涡流的措施）。铁芯电抗器要求采用XX家厂家。2 .总则：2.1 本技术条件书仅限于XX大学IIOkV变电站匚程成套电容补偿装置的订货使用。2.2 本技术条件书仅提出最低限度的技术要求，并未对一切技术细节作出规定，亦未充分引述现行有关标准和规范的条文，卖方应保证提供符合本技术条件书及交货时有关现行工业标准的优质产品。2.3 如卖方没有以书面形式对本技术条件书的条

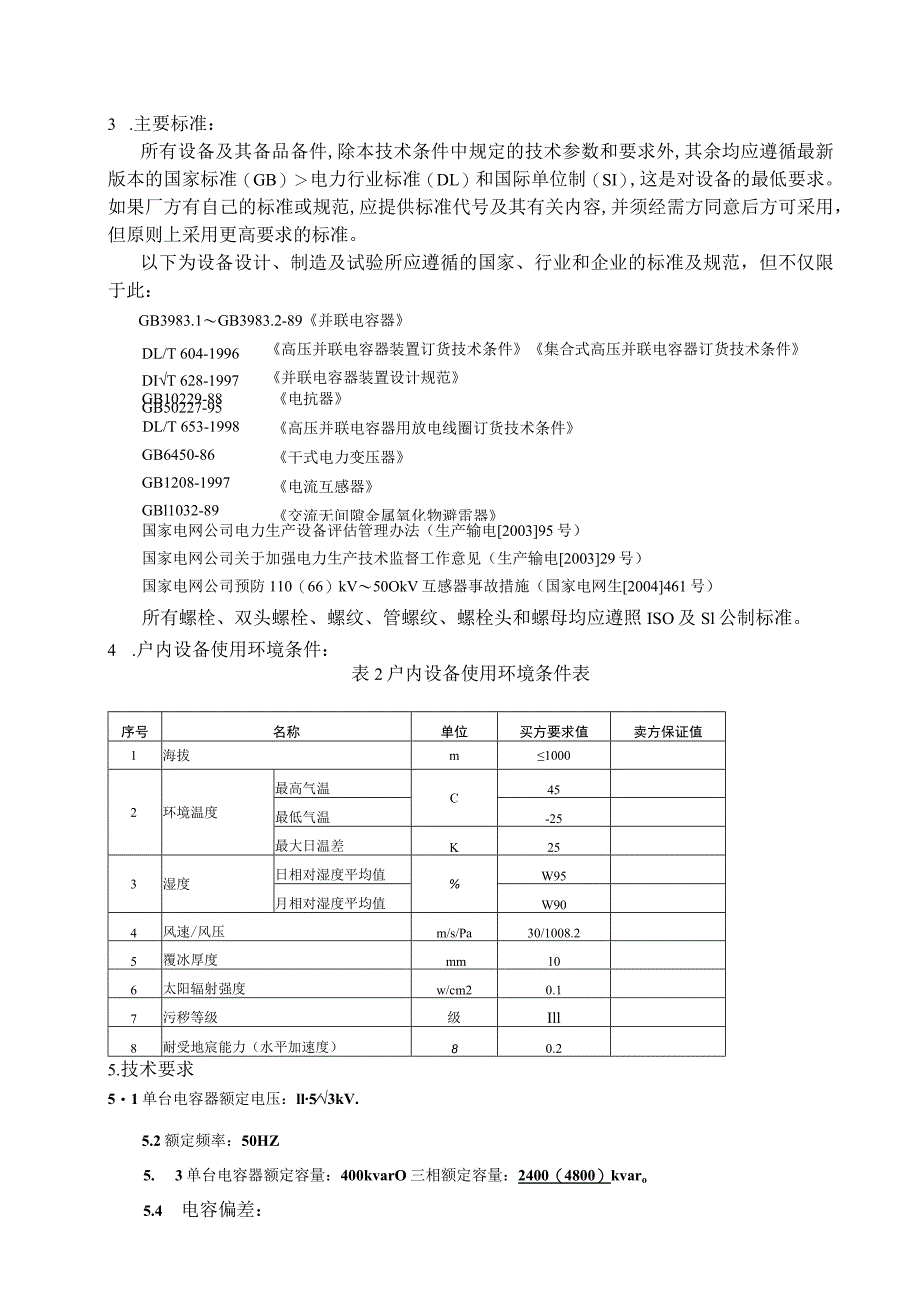

3、文提出异议，则卖方提供的产品应完全满足本技术条件书的要求。2.4 本技术条件书作为订货合同的附件，与合同正文具有同等法律效力。3 .主要标准：所有设备及其备品备件,除本技术条件中规定的技术参数和要求外,其余均应遵循最新版本的国家标准（GB）电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。如果厂方有自己的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用，但原则上采用更高要求的标准。以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB3983.1GB3983.2-89并联电容器DL/T 604-1996DIT 628-1997GB50
4、227-95高压并联电容器装置订货技术条件集合式高压并联电容器订货技术条件并联电容器装置设计规范GB10229-88DL/T 653-1998GB6450-86GB1208-1997GBl1032-89电抗器高压并联电容器用放电线圈订货技术条件干式电力变压器电流互感器交流无间隙金属氧化物避雷器国家电网公司电力生产设备评估管理办法（生产输电200395号）国家电网公司关于加强电力生产技术监督工作意见（生产输电200329号）国家电网公司预防110（66）kV50OkV互感器事故措施（国家电网生2004461号）所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺母均应遵照ISO及Sl公制标准。4 .户内
5、设备使用环境条件：表2户内设备使用环境条件表序号名称单位买方要求值卖方保证值1海拔m10002环境温度最高气温C45最低气温-25最大日温差K253湿度日相对湿度平均值%W95月相对湿度平均值W904风速/风压m/s/Pa30/1008.25覆冰厚度mm106太阳辐射强度w/cm20.17污秽等级级Ill8耐受地宸能力（水平加速度）80.25.技术要求51单台电容器额定电压：ll53kV.5.2额定频率：50HZ5. 3单台电容器额定容量：400kvarO三相额定容量：2400（4800）kvaro5.4 电容偏差：a.单台电容器容许的电容偏差为装置额定电容的-5%+5%。b.电容器组容许的电
6、容偏差为装置额定电容的0%+5%。c.三相电容器组的任何两线路端子之间，其电容最大值与最小值之比不超过1.02od.电容器组各串联段的最大与最小电容之比不超过1.02。5.5 电容器的过载荷能力符合标准GB3983.2-89和DL/T604-1996中的有关规定。5.6 介质损耗角正切值（tg）电容器在工频交流额定电压下，20时损耗角正切值应不大于0.0003O5.7 耐受短路放电能力电容器必需能承受在运行电压下由于外部故障所引起的短路放电。5.8 电介质的电气强度电容器单元端子间的电介质必须能承受下列两种试验电压之一，历时10s：a.工频交流电压：2.15Unb.直流电压：4.3Un5.9
7、绝缘水平a.电容器装置的一次电路的各相之间及相与地之间，二次电路与地之间能承受下列耐受电压值：雷电冲击耐受电压（峰值）（1.250s）：75kVIlnin工频耐受电压（有效值）：42kVb.电容器单元上和外壳绝缘的全部端子与外壳间的绝缘能承受下列耐受电压值：雷电冲击耐受电压（峰值）（1.250s）:75kVIlnin工频耐受电压（有效值）：42kV5.10 局部放电性能在加上额定电压使单元达到平衡后，再加2.15Un的电压历时1s,降压至L2倍额定电压保持IOmin,然后升压至L5倍额定电压保持IOmin,此时无明显局部放电。5.11 局部放电熄灭电压在常温下加压至局部放电起始后历时1s,降压
8、至1.35倍额定电压保持IOmin,然后升压至1.6倍额定电压保持IOnlin,此时应无明显局放。极对壳局部放电熄灭电压，应不低于L2倍最高运行线电压。5.12 电容器芯子最热点温度不高于75。5.13 电容器外壳能承受小于15kWs的爆破能量。5.14 引出端子及套管的要求电容器引出端子采用双套管引出，套管能承受到IOooN的水平拉力，套管的爬电距离不小于3.lcm/kV（最高运行电压下），颜色为标准灰。5.15 电容器外壳用优质钢板，面漆淡灰色，外壳设接地端子。5.16 过负载5.17.1稳态过电流电容器应能在不超过1.3（Hn的稳态过电流下连续运行（电容器的电容可能达到1.05Cn,最大
9、过电流可能达到L365In）.5.17.2稳态过电压电容器的连续运行电压不大于1.05Uno过电压值允许持续时间备注IJOUn长期长期过电压的最高值不超过LIOUn1.15Un30min24h系统电压调整与波动1.20Un5min轻载荷时电压升高1.30UnImin5.17.3操作过电压荷过电流用不重击穿开关投切电容器时，可能发生第一个周波其峰值不大于22倍的施加电压（有效值），持续时间不大于1/2周的过渡电压，其相应过渡过电流峰值可达到100In,在这种情况下，电容器应能满足每年操作IO（X）次。6、额定参数6.1 并联电容器参数6.2 并联电容器主要设备技术参数表4技术参数响应表序号名称单
10、位买方要求值卖方保证值并联电容器参数1单台型号台BAM11.53-4OO-1W2额定电压kV11.533额定频率Hz4单台容量kvar4005三相容量kvar2400(4800)6接线方式单Y接线，中性点不接地7保护形式开口三角电压保护二串联干式铁芯电抗器参数1型号CKSG-108/(113)-4.5CKSG-216/(113)-4.52额定电压kV11.533三相容量kvar108(216)1额定电抗率%4.55额定电流6允许偏差%WO+57布置方式接于电源测三放电线圈序号名称单位买方要求值卖方保证值1型号FDE2(113)-1.7-1W2额定电压kV(113)3额定频率Hz504放电性能断
11、电后，5S后将电容器组剩余电压降至50V以下5二次输出电压V100/36二次输出容量（P级）VA100四隔离开关1型号GW4-10D1250A(630)2额定电流A1250(630)3额定频率HZ504动稳定电流kA805热稳定电流ks25/46额定工频Imin耐受电压断口kV49对地42额定雷电冲击耐受电压峰值断口kV85对地757操作方式三相联动8操作机构手动8额定峰值耐受电流kA809辅助开关对610接线端子水平拉力X500避雷器1型号1IY5WR-17/452系统额定电压kV103避雷器额定电压kV174持续运行电压kV213.25标称放电电流kA56雷电冲击残压kV457放电检测仪6
12、.3 支柱绝缘子支柱绝缘子保证各种工况下机械强度及爬电距离的要求。6.4 母线主母线其长期允许电流不小于1.35倍回路工作电流，且满足以下动热稳定要求:动稳定电流：80k热稳定电流：31.5k热稳定电流持续时间：4s6.5 电容器组连线长期允许电流不小于1.5倍单台电容器额定电流，且动热稳定满足要求。电容器套管相互之间的连接线使用镀锡铜绞线，绞线与硬母线的连接使用镀锡线鼻子。放电线圈与母线间连线应使用镀锡铜绞线。6.6 每组电容器成套装置包括：并联电容器、串联电抗器、放电线圈、接地开关、氧化锌避雷器、支柱绝缘子、母线、引线、热镀锌钢构架、浸塑金属网状围栏等组成元件。6.7 电容器组装置的安装、
13、具体安装尺寸与用户确定，所有钢制框架、紧固件均热镀锌。钢架构周围有浸塑网状围栏（颜色为白色），高度L8m,网孔不大于20X2Omm,网门上安装电磁锁（控制电压AC220V）O6.8 电容器成套装置出厂前必须工厂试装。6.9 电容器成套装置运行寿命不少于30年。7、质量保证和试验7.1质量保证7.1.1 订购的新型产品除应满足本规范书外，卖方还应提供该产品的鉴定证书。7.1.2 卖方应保证制造过程中的所有工艺、材料试验等（包括卖方的外购件在内）均应符合本规范书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。7.1.3 附属及配套设备必须满足本规范书的有关规定的厂标和行业标准的要求，并提供试验报告和产品合格证。7.1.4 4卖方应有遵守本规范书中各条款
