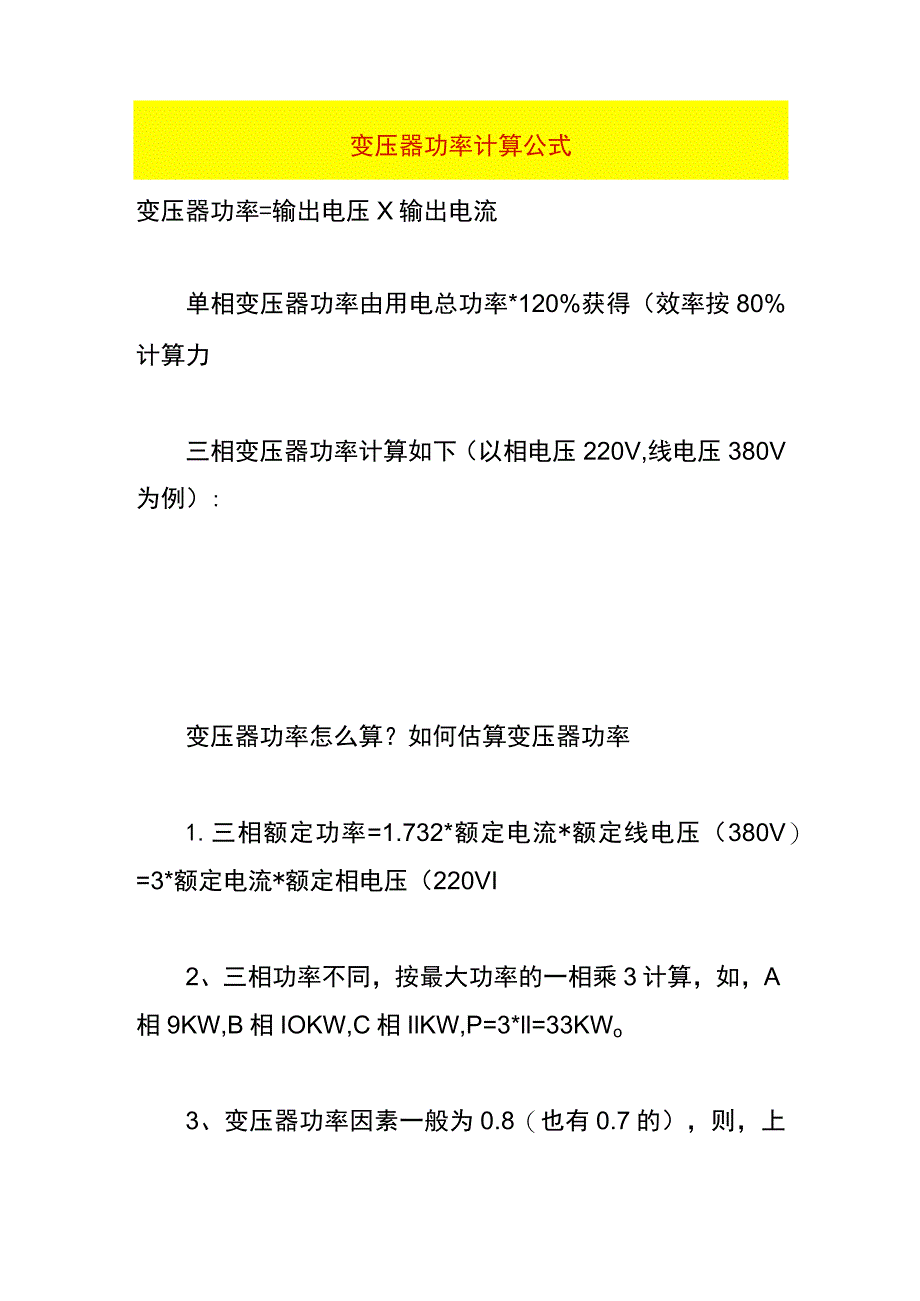

变压器功率计算公式变压器功率=输出电压X输出电流单相变压器功率由用电总功率*120%获得(效率按80%计算力三相变压器功率计算如下(以相电压220V,线电压380V为例):变压器功率怎么算?如何估算变压器功率1.三相额定功率=1.732*额定电流*额定线电压(380V)=3*额定电流*额定相电压(220VI2、三相功率不同,按最大功率的一相乘3计算,如,A相9KW,B相IOKW,C相IlKW,P=3*ll=33KWo3、变压器功率因素一般为0.8(也有0.7的),则,上例中,变压器总功率=33/0.8=41.25KW。变压器的功率=输出电压*输出电流(如果有多组就每组功率相加)得到的结果要除以变压器的效率,否则输出功率不足。100W以下除0.75,100W-300W除0.9,300W以上除0.95.事实上变压器的骨架不一定很合适计算结果,所以这只是要设计变压器的功率。为何要用自耦变压器?还买得到吗?用软启动器不就行了?我们套用公式来算一下:,式1式1中,Km是电动机起动系数,Sn是变压器容量,Pm是电动机功率。若Km大于6,可直接起动;若Km在4到6之间,可用星角起动或者自耦变压器起动;若Km小于4,则必须用软启动器起动。我们把数据代入:这个值太低了,根本就不能用自耦变压器,只能用软起动器起动。
