EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx

上传人:p** 文档编号:604102 上传时间:2023-12-01 格式:DOCX 页数:3 大小:25.99KB
下载 相关 举报

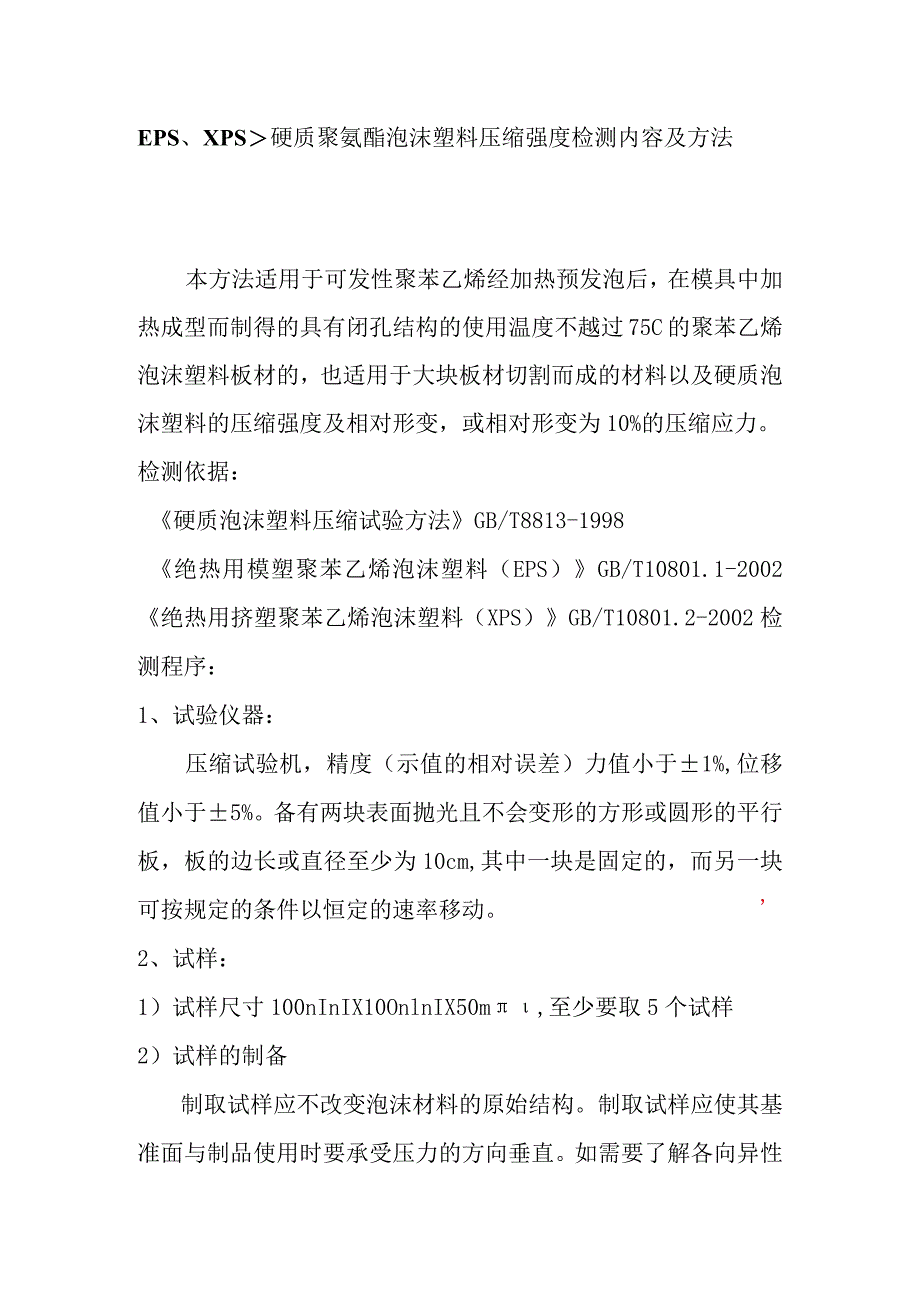

EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx_第1页
第1页 / 共3页

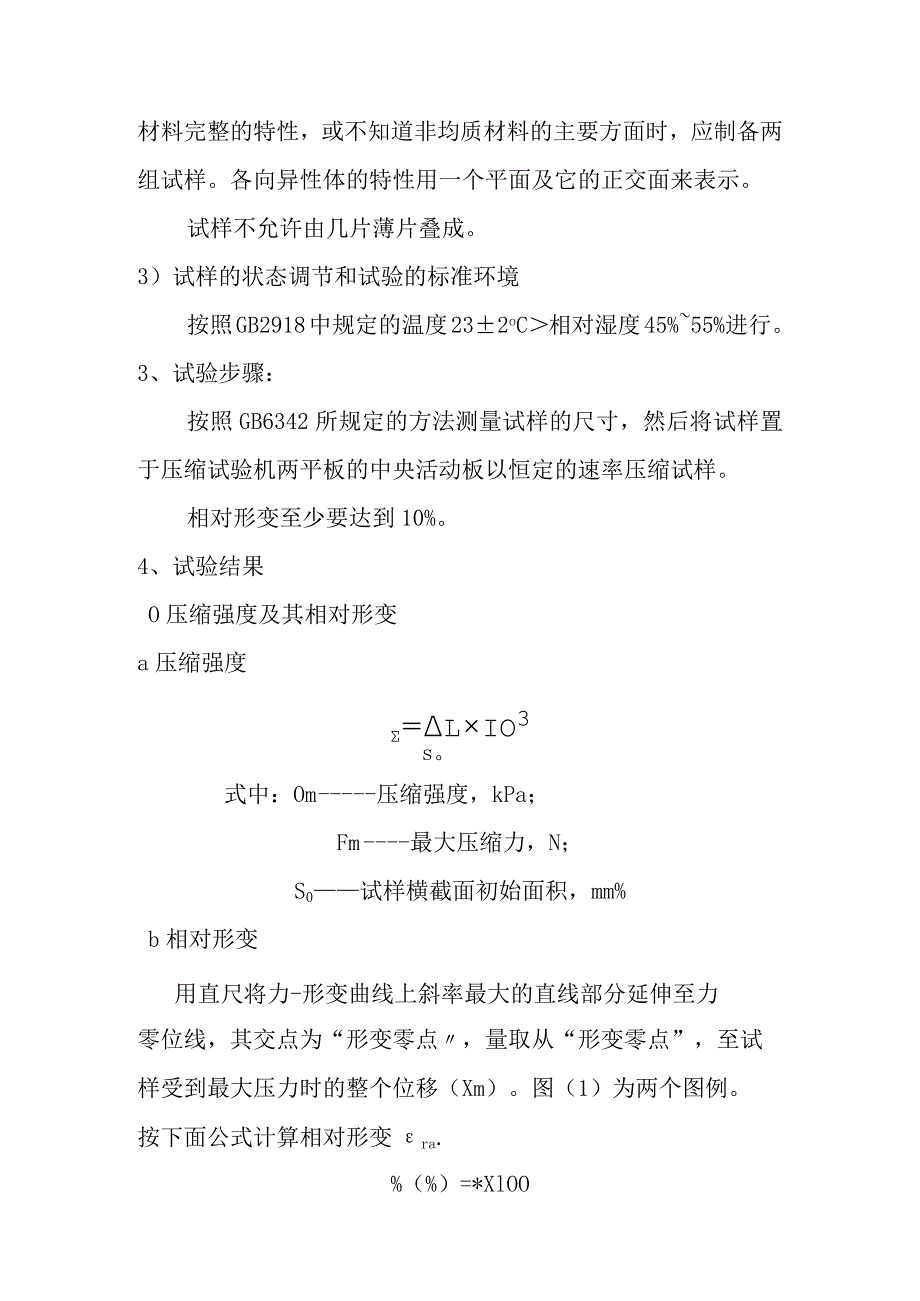

EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx_第2页
第2页 / 共3页

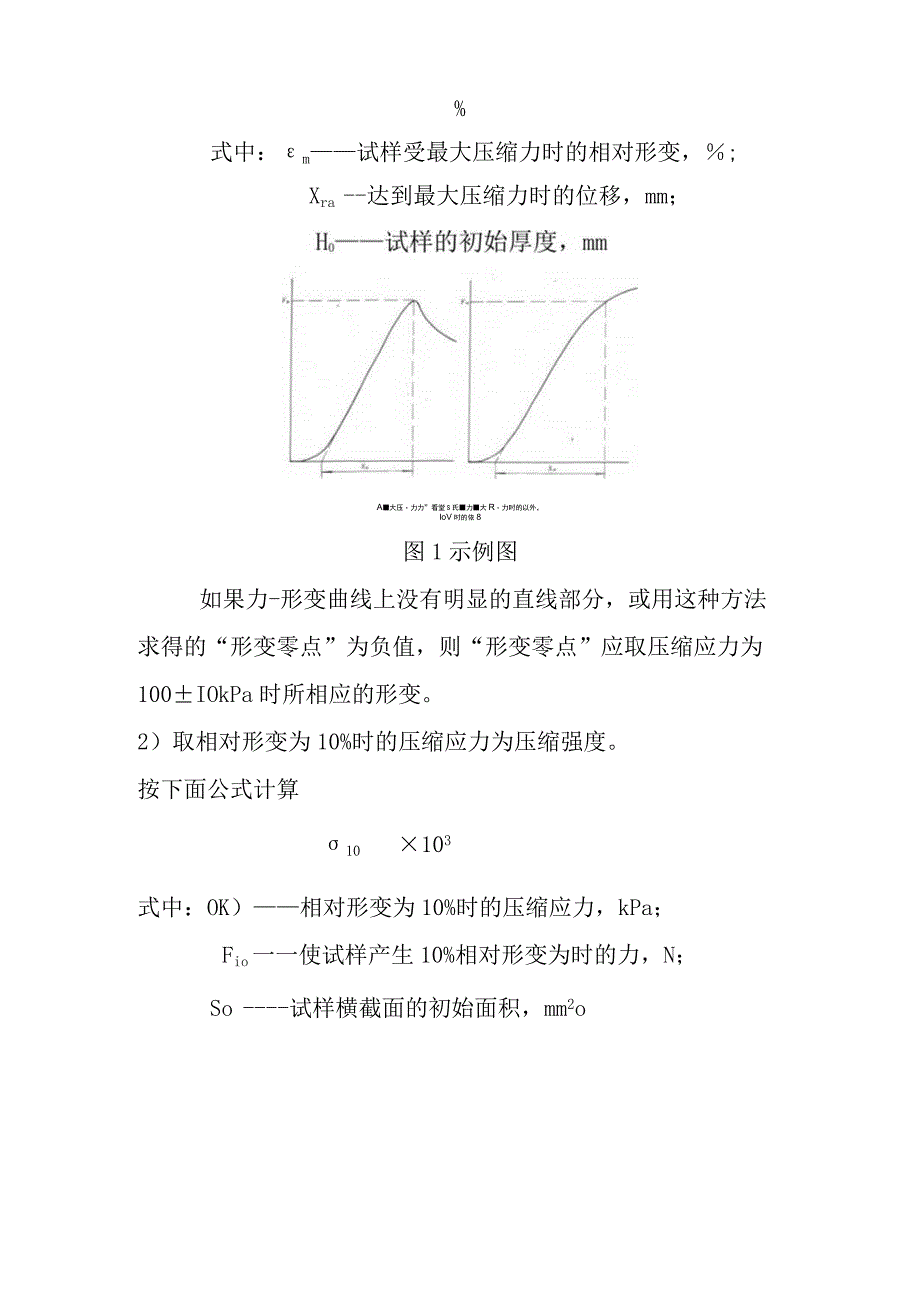

EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx》由会员分享,可在线阅读,更多相关《EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx(3页珍藏版)》请在第壹文秘上搜索。

1、EPS、XPS硬质聚氨酯泡沫塑料压缩强度检测内容及方法本方法适用于可发性聚苯乙烯经加热预发泡后,在模具中加热成型而制得的具有闭孔结构的使用温度不越过75C的聚苯乙烯泡沫塑料板材的,也适用于大块板材切割而成的材料以及硬质泡沫塑料的压缩强度及相对形变,或相对形变为10%的压缩应力。检测依据:硬质泡沫塑料压缩试验方法GB/T8813-1998绝热用模塑聚苯乙烯泡沫塑料(EPS)GB/T10801.1-2002绝热用挤塑聚苯乙烯泡沫塑料(XPS)GB/T10801.2-2002检测程序:1、试验仪器:压缩试验机,精度(示值的相对误差)力值小于1%,位移值小于5%。备有两块表面抛光且不会变形的方形或圆形

2、的平行板,板的边长或直径至少为10cm,其中一块是固定的,而另一块可按规定的条件以恒定的速率移动。2、试样:1)试样尺寸100nInIX10OnlnIX50m,至少要取5个试样2)试样的制备制取试样应不改变泡沫材料的原始结构。制取试样应使其基准面与制品使用时要承受压力的方向垂直。如需要了解各向异性材料完整的特性,或不知道非均质材料的主要方面时,应制备两组试样。各向异性体的特性用一个平面及它的正交面来表示。试样不允许由几片薄片叠成。3)试样的状态调节和试验的标准环境按照GB2918中规定的温度232oC相对湿度45%55%进行。3、试验步骤:按照GB6342所规定的方法测量试样的尺寸,然后将试样

3、置于压缩试验机两平板的中央活动板以恒定的速率压缩试样。相对形变至少要达到10%。4、试验结果O压缩强度及其相对形变a压缩强度=lio3s。式中:Om压缩强度,kPa;Fm最大压缩力,N;S0试样横截面初始面积,mm%b相对形变用直尺将力-形变曲线上斜率最大的直线部分延伸至力零位线,其交点为“形变零点,量取从“形变零点”,至试样受到最大压力时的整个位移(Xm)。图(1)为两个图例。按下面公式计算相对形变ra.%(%)=*XlOO%式中:m试样受最大压缩力时的相对形变,;Xra达到最大压缩力时的位移,mm;A大压力力”看堂S氏力大R力时的以外,IoV时的依8图1示例图如果力-形变曲线上没有明显的直线部分,或用这种方法求得的“形变零点”为负值,则“形变零点”应取压缩应力为100IOkPa时所相应的形变。2)取相对形变为10%时的压缩应力为压缩强度。按下面公式计算10103式中:OK)相对形变为10%时的压缩应力,kPa;Fio一一使试样产生10%相对形变为时的力,N;So试样横截面的初始面积,mm2o

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
