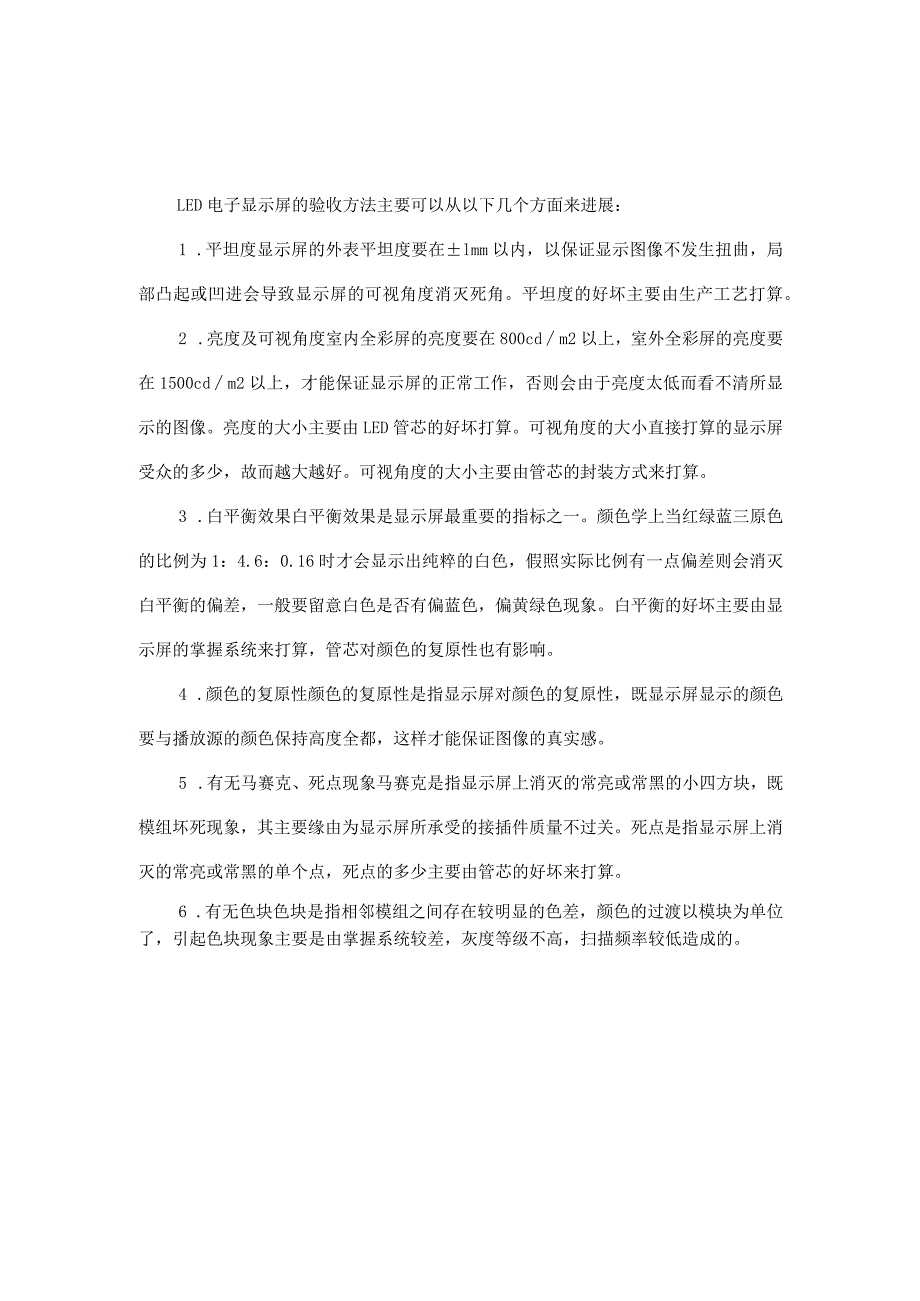

LED显示屏验收方法.docx_第1页
第1页 / 共9页

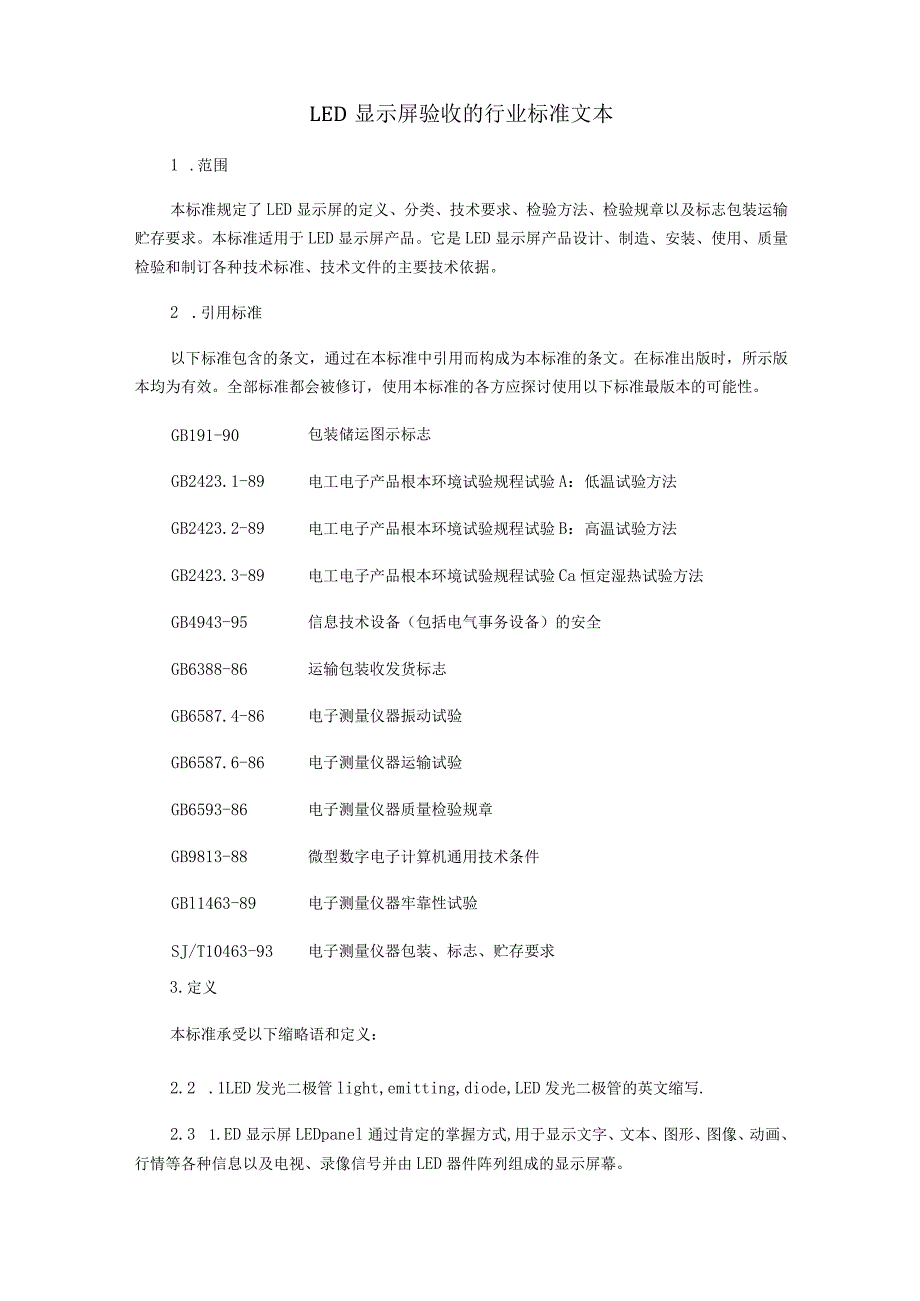

LED显示屏验收方法.docx_第2页
第2页 / 共9页

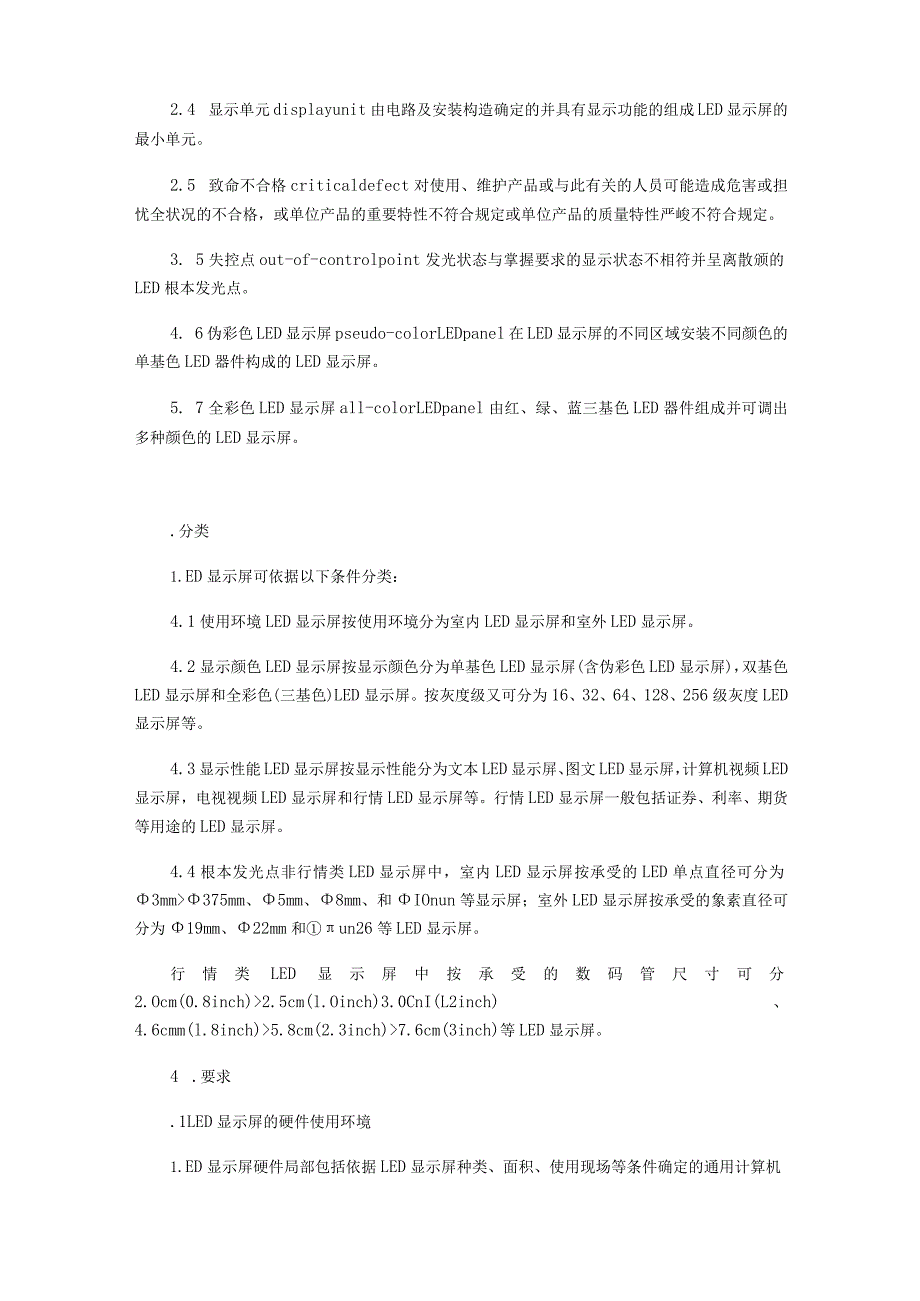

LED显示屏验收方法.docx_第3页
第3页 / 共9页
LED显示屏验收方法.docx_第4页
第4页 / 共9页
LED显示屏验收方法.docx_第5页
第5页 / 共9页
LED显示屏验收方法.docx_第6页
第6页 / 共9页
LED显示屏验收方法.docx_第7页
第7页 / 共9页
LED显示屏验收方法.docx_第8页
第8页 / 共9页
LED显示屏验收方法.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《LED显示屏验收方法.docx》由会员分享,可在线阅读,更多相关《LED显示屏验收方法.docx(9页珍藏版)》请在第壹文秘上搜索。

1、LED电子显示屏的验收方法主要可以从以下几个方面来进展:1 .平坦度显示屏的外表平坦度要在lmm以内,以保证显示图像不发生扭曲,局部凸起或凹进会导致显示屏的可视角度消灭死角。平坦度的好坏主要由生产工艺打算。2 .亮度及可视角度室内全彩屏的亮度要在800cdm2以上,室外全彩屏的亮度要在1500cdm2以上,才能保证显示屏的正常工作,否则会由于亮度太低而看不清所显示的图像。亮度的大小主要由LED管芯的好坏打算。可视角度的大小直接打算的显示屏受众的多少,故而越大越好。可视角度的大小主要由管芯的封装方式来打算。3 .白平衡效果白平衡效果是显示屏最重要的指标之一。颜色学上当红绿蓝三原色的比例为1:4.

2、6:0.16时才会显示出纯粹的白色,假照实际比例有一点偏差则会消灭白平衡的偏差,一般要留意白色是否有偏蓝色,偏黄绿色现象。白平衡的好坏主要由显示屏的掌握系统来打算,管芯对颜色的复原性也有影响。4 .颜色的复原性颜色的复原性是指显示屏对颜色的复原性,既显示屏显示的颜色要与播放源的颜色保持高度全都,这样才能保证图像的真实感。5 .有无马赛克、死点现象马赛克是指显示屏上消灭的常亮或常黑的小四方块,既模组坏死现象,其主要缘由为显示屏所承受的接插件质量不过关。死点是指显示屏上消灭的常亮或常黑的单个点,死点的多少主要由管芯的好坏来打算。6 .有无色块色块是指相邻模组之间存在较明显的色差,颜色的过渡以模块为

3、单位了,引起色块现象主要是由掌握系统较差,灰度等级不高,扫描频率较低造成的。LED显示屏验收的行业标准文本1 .范围本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规章以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。2 .引用标准以下标准包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。全部标准都会被修订,使用本标准的各方应探讨使用以下标准最版本的可能性。GB191-90包装储运图示标志GB2423.1-89电工电子产品根本环境试验规程试验A:

4、低温试验方法GB2423.2-89电工电子产品根本环境试验规程试验B:高温试验方法GB2423.3-89电工电子产品根本环境试验规程试验Ca恒定湿热试验方法GB4943-95信息技术设备(包括电气事务设备)的安全GB6388-86运输包装收发货标志GB6587.4-86电子测量仪器振动试验GB6587.6-86电子测量仪器运输试验GB6593-86电子测量仪器质量检验规章GB9813-88微型数字电子计算机通用技术条件GBl1463-89电子测量仪器牢靠性试验SJ/T10463-93电子测量仪器包装、标志、贮存要求3.定义本标准承受以下缩略语和定义:2.2 .1LED发光二极管light,em

5、itting,diode,LED发光二极管的英文缩写.2.3 1.ED显示屏LEDpanel通过肯定的掌握方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED器件阵列组成的显示屏幕。2.4 显示单元displayunit由电路及安装构造确定的并具有显示功能的组成LED显示屏的最小单元。2.5 致命不合格criticaldefect对使用、维护产品或与此有关的人员可能造成危害或担忧全状况的不合格,或单位产品的重要特性不符合规定或单位产品的质量特性严峻不符合规定。3. 5失控点out-of-controlpoint发光状态与掌握要求的显示状态不相符并呈离散颁的LE

6、D根本发光点。4. 6伪彩色LED显示屏pseudo-colorLEDpanel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。5. 7全彩色LED显示屏all-colorLEDpanel由红、绿、蓝三基色LED器件组成并可调出多种颜色的LED显示屏。.分类1.ED显示屏可依据以下条件分类:4.1使用环境LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。4.2显示颜色LED显示屏按显示颜色分为单基色LED显示屏(含伪彩色LED显示屏),双基色LED显示屏和全彩色(三基色)LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。4

7、.3显示性能LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏,计算机视频LED显示屏,电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。4.4根本发光点非行情类LED显示屏中,室内LED显示屏按承受的LED单点直径可分为3mm375mm、5mm、8mm、和IOnun等显示屏;室外LED显示屏按承受的象素直径可分为19mm、22mm和un26等LED显示屏。行情类LED显示屏中按承受的数码管尺寸可分2.Ocm(0.8inch)2.5cm(l.Oinch)3.0CnI(L2inch)、4.6cmm(l.8inch)5.8cm(2.3

8、inch)7.6cm(3inch)等LED显示屏。4 .要求.1LED显示屏的硬件使用环境1.ED显示屏硬件局部包括依据LED显示屏种类、面积、使用现场等条件确定的通用计算机局部、通讯线、专用数据转换局部及显示局部。在具体标准中应说明:a.对计算机主机、各种选配插卡、外部设备及通讯接口的要求;b.对通讯线的要求并注明最大通讯距离:c.数据转换局部与计算机主机的通讯方式;d.供电要求及构造安装要求。5 .2LED显示屏的软件使用环境对不同性能的LED显示屏应配置能满足其显示功能要求的显示软件,该软件具有以下功能:a.符合系列化、标准化要求,能向下兼b.承受在具体标准中规定的操作系统和语言;c.配

9、有完善的自检程序和依据需要配备各种级别的诊断程序;d.对特别用途的LED显示屏配备其相应的专用软件。5.3构造与外观5.3.1构造LED显示屏局部可承受钢、铝、木等材料。要求构造结实、美观。5.3.2外观LED显示屏外框无明显划痕。室外LED显示屏象素管安装应全都、无松动及管壳破列。5.4安全要求LED显示屏属GB4943规定的I类安全设备。5.4.1LED显示屏保护接地端子。5.4.2安全标记5.4.2.1LED显示屏保护接地端子应有标记。5.4.2.2LED显示屏在熔断器和开关电源处应有警告标志。5.4.3 对地漏电流:LED显示屏的对地漏电流应不超过3.5mA(沟通有效值)。5.4.4

10、抗电强度:LED显示屏可50HZ、1500V(沟通有效值)的试验电压InIin不应发生绝缘击穿。5.4.5 温升LED显示屏正党使用时在到达热平衡后金属局部的温升不超过硬45K,绝缘材料的温升不超过70Ko5.5LED显示屏性能特性文本LED显示屏和图文LED显示屏应具有在具体标准中规定的移入移出方式及显示方式。动画功能。要求LED显示屏动画显示与计算机显示器相对应区域显示全都;文字显示功能。要求文字显示稳定、清楚串扰:灰度功能。要求具有在具体标准中规定的等级灰度。电视视频LED显示屏除具有动画、文字显示、灰度功能外,应可放映电视、录像画面。行情LED显示屏具有与其相应的行情显示力量。5.6

11、均匀性应在具体标准中规定对LED显示屏均匀性的要求。5.7 失控点室内LED显示屏的失控点不大于万分之三,室外LED显示屏的失控点应不于千分之三;且为离散颁。5.8 供电电源LED显示屏的供电电源为220W+10%,50HZ5%或是80V+10%,5OHXZ5%应在具体标准中规定各类LED显示屏单位显示面积的最大功耗或LED显示屏总功耗。5.9环境适应性5.9.2.1温度室内屏的环境温度为:工作环境低温:00C;高温:+400Co贮存环境低温:-400C;高温:+600Co室外屏的环境温度为:工作环境低温:可选-200C,-100C;高温:+500Co贮存环境低温:-400C;高温:+600C

12、o5.9.2.2湿热在最高工作温度时,L印显示屏应能在相对湿度为90%的条件下正常工全。5.9.3振动LED显示屏承受汽车、火车、飞机等运输、装卸、搬动中受到的振动。车载屏应能在所安装的车辆运行中正常工作。5.9.4运输LED显示屏可使用汽车、火车、飞机等一般运输工具运输。5 .10牢靠性要求LED显示屏显示单元的平均无故障工作时间MTBF(ml)不低于100OOho5.1 .检验方法5.2 1.ED显示屏的硬件使用环境用目测方式检查LED显示屏的硬件使用环境,应符合5.1的要求。5.3 1.ED显示屏的软件使用环境用目测方式检查LED显示屏的软件使用环境,应符合5.2的要求。5.4 构造与外

13、观用目测方式检查LED显示屏的构造与外观,应符合5.3的要求。6.4安全要求6.4.1接地用目测方式检查LED显示屏,应满足5.4.1的要求。6.4.2安全标记用目测方式检查LED显示屏的安全标记,应满足5.4.2的要求。6.4.3对地漏电流在LI倍额定电源电压下,测试LED显示屏电源线对金属外框间的对地漏电流,应满足5.4.3条的要求。6.4.4抗电强度LED显示屏电源开关处于通的位置,在电源输入端与金属外框或可触及的金属构造件间施加1500V(沟通有效值),Imin,应满足5.4.4的要求。6.4.5温升LED显示屏在工作一小时后用点温计测试各可触及点温度,应满足5.4.5的要求。6.5

14、性能特性依据LED显示屏的不同种类,对LED显示屏的性能特性进展检查,应满足5.5的要求。对文本、图文LED显示屏使用显示测试软件通过目测检查移入移出方式及显示方式。对计算机视频LED显示屏通过目测,用放映计算机动画进展比照检查动画功能,用LED显示屏与计算机监视器进展对检查文字显示功能,用专用测试软件检查其灰度功能。对电视视频LED显示屏除进展上述动画、文字、灰度功能检查外,还应有视频源检查电视、录像功能。对各种行情LED显示屏,应使用相应测试软件检查其行情显不功能。6.6 均匀性用目测方式检查LED显屏的均匀性,应满足5.6的要求。6.7 失控点用目测方式检查LED显示屏的失控点,应满足5

15、.7的要求。6.8 供电电源用瓦特表测量LED显示屏的供电电源功率,应满足5.8的要求。6.9环境适应性6.9.1高温负荷试验高温负荷试验按GB2423.2的规定对显示单元进展.对室内屏在(402)0C条件下,对室外屏在(502)0C条件下通电工作8h,每小时进展一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点.对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点.对行情LED显示屏进展行情显示功能检查。均应满足5.5、6.6和5.7的要求。6.9.2高温存贮试验高温存贮试验按GB2423.2的规定对显示单元进展.在(602)0C条件下存贮4h,在室温条件下恢复4h后,对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均性及失控点定。对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点。对行情LED显示屏进展行情显示功能检查.均应满足5.5、5.6和5.7的要求。6.9.3湿热负荷试验湿热负荷试验按GB2423.3的规定对显示单元进展.对室内屏在(402)0C,相对湿度为87%93%的条件下,对室外屏在(502)0C,相对湿度为87%-93%的条件下通电工作8H,每小时进一次查定。对文本
