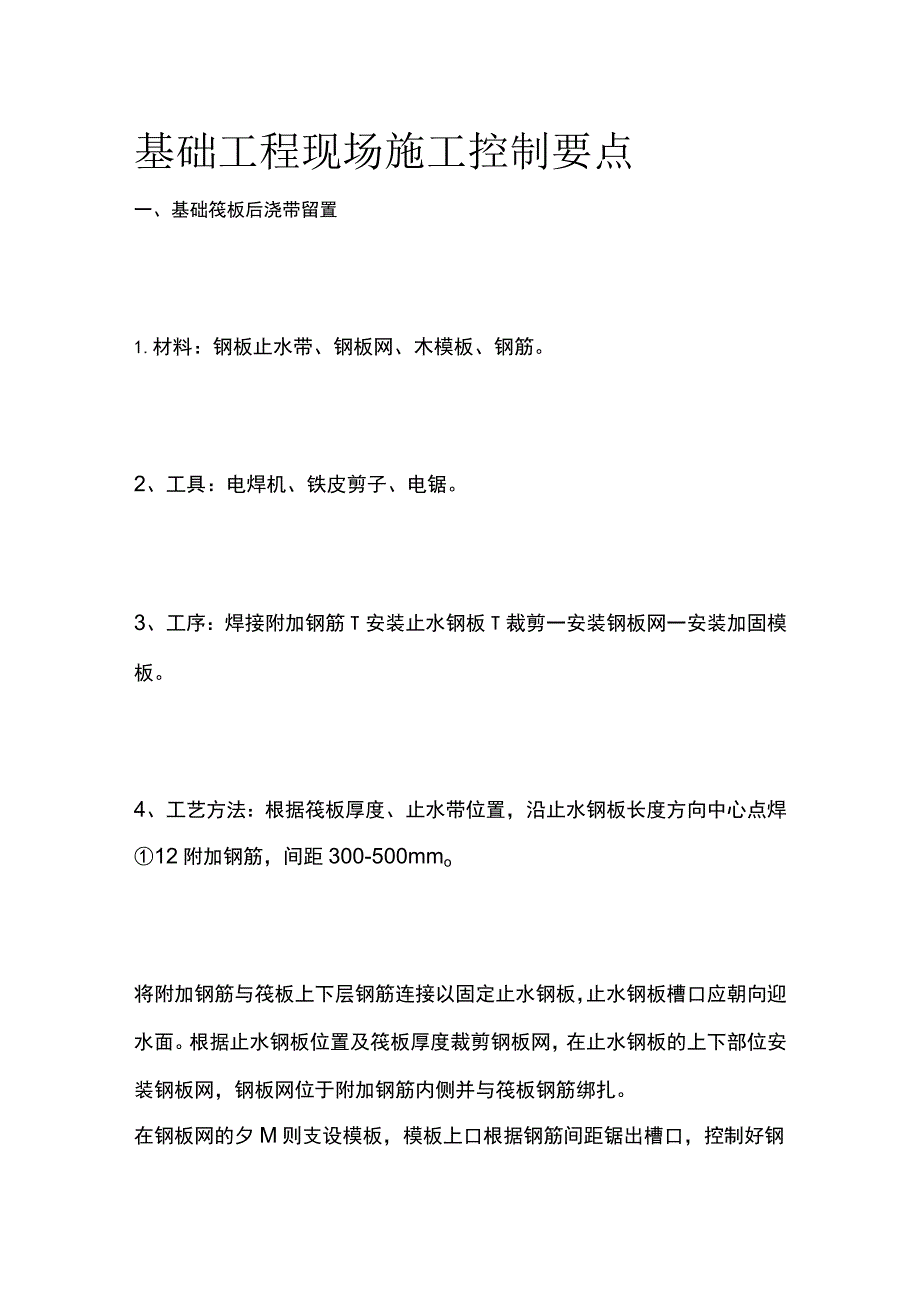

1、基础工程现场施工控制要点一、基础筏板后浇带留置1.材料：钢板止水带、钢板网、木模板、钢筋。2、工具：电焊机、铁皮剪子、电锯。3、工序：焊接附加钢筋T安装止水钢板T裁剪一安装钢板网一安装加固模板。4、工艺方法：根据筏板厚度、止水带位置，沿止水钢板长度方向中心点焊12附加钢筋，间距300-500mmo将附加钢筋与筏板上下层钢筋连接以固定止水钢板，止水钢板槽口应朝向迎水面。根据止水钢板位置及筏板厚度裁剪钢板网，在止水钢板的上下部位安装钢板网，钢板网位于附加钢筋内侧并与筏板钢筋绑扎。在钢板网的夕M则支设模板，模板上口根据钢筋间距锯出槽口，控制好钢筋保护层厚度及钢筋间距,支撑加固方木间距不大于500mm

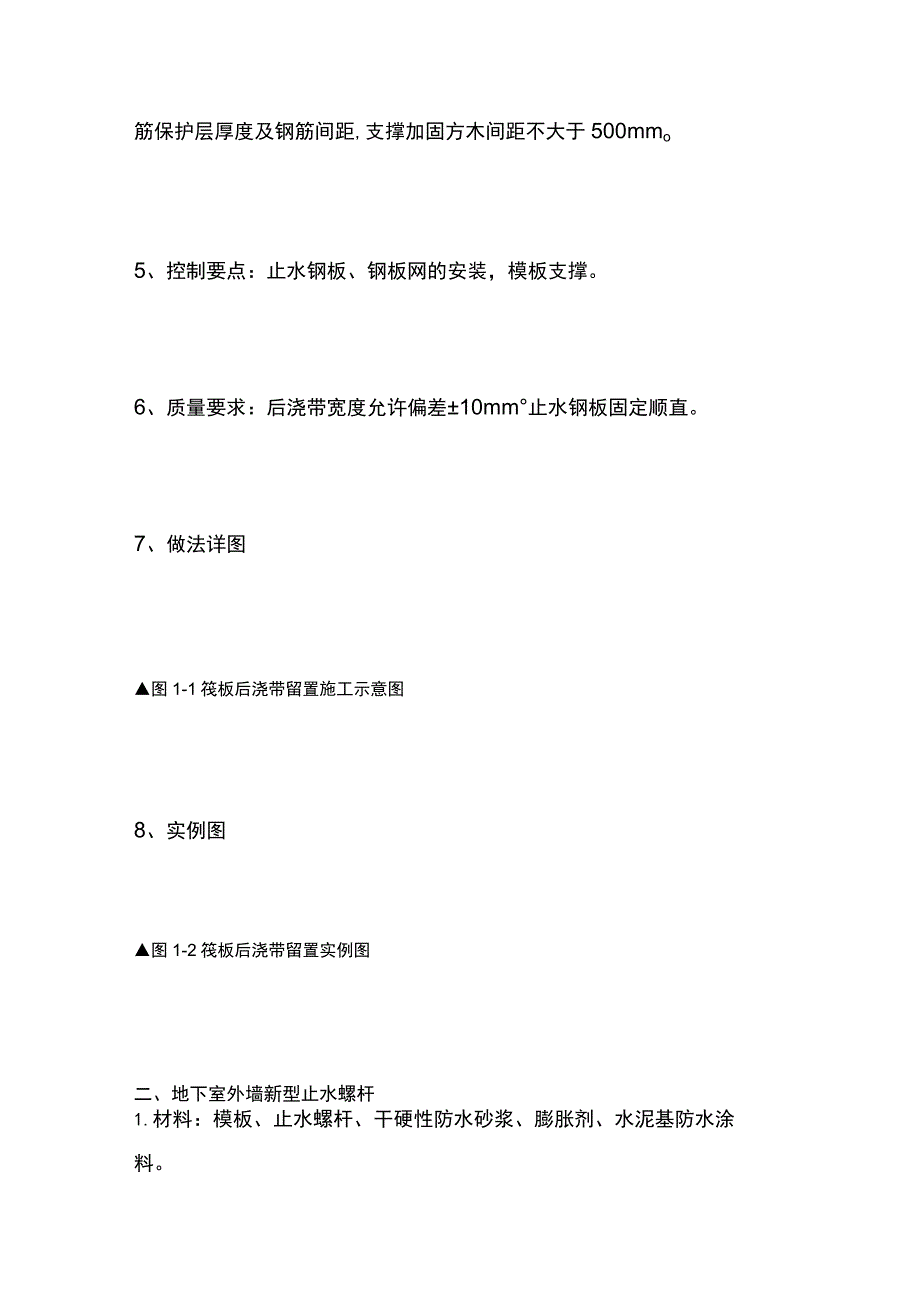

2、o5、控制要点：止水钢板、钢板网的安装，模板支撑。6、质量要求：后浇带宽度允许偏差10mm止水钢板固定顺直。7、做法详图图1-1筏板后浇带留置施工示意图8、实例图图1-2筏板后浇带留置实例图二、地下室外墙新型止水螺杆1.材料：模板、止水螺杆、干硬性防水砂浆、膨胀剂、水泥基防水涂料。2、工具：榔头、扳手、柱形刷、抹子、捣棍、灰板、刷子。3、工序：安装内侧模板一安装螺杆T安装外侧模板一浇筑混凝土一拆模一清孔一干硬性防水砂浆填堵一刷防水涂料。4、工艺方法：按照模板控制线支设好地下室外墙内侧模板。在模板上开孔，开孔位置应避开钢筋，间距400-500mm,安装新型中间防水两端可拆卸重复利用止水螺杆。在外
3、侧模螺杆对应位置开孔并安装外侧模板。分层浇筑混凝土，每层厚度600mm0松掉螺帽及拆除模板加固用设施料，用扳手卸掉螺杆两端可周转使用部分，拆除模板。用柱形刷清理孔内杂物，并在施工前3小时喷水湿润。填塞微膨胀干硬性防水砂浆与墙面齐平。表面刷一道水泥基防水涂料,洒水养护不少于3天。5、控制要点：加固、浇筑、清孔、填塞、防水。6、质量要求：螺栓孔端头填塞密实，防水处理到位。7、做法详图图2-1螺栓孔封堵剖面示意图图2-2新型螺杆实物图图2-3螺栓孔封堵实例图三、灌注桩免桩间土开挖施工1.材料：混凝土。2、工具：测量仪、墨斗、线绳、风镐、桩头定型模具、切割机、旋挖机。3、工序：土方开挖一垫层施工一桩基
4、定位一桩位垫层破除一桩顶模板支设T混凝土浇筑T模板拆除。4、施工方法：桩基施工前土方开挖至垫层底标高施工混凝土垫层。先施工垫层后施工桩的方法（可有效控制虚桩长度、免桩间图开挖）垫层厚度一般不小于20Omm,垫层顶标高比设计桩顶标高底100mm。在施工完成的垫层上逐根弹线定位工程桩，放线尺寸比桩设计尺寸大50mmo采用切割机、风镐对放线内垫层混凝土破除后，支设桩顶定型模板（比设计桩顶标高高150-200mm）,浇筑桩基混凝土至模板顶面,浇筑时，应在桩顶位置加强振捣，消除顶部混凝土浮浆。拆除模板清理表面桩顶及混凝土垫层表面，达到防水施工基层要求。5、控制要点：垫层厚度、桩顶标高。6、质量要求：桩顶
5、标高允许偏差为+2Ommz-30mm,桩位偏差为正负30mmo7、做法详图8、实例图四、剪力墙后浇带预制盖板封堵1.材料：防水砂浆、预制盖板、防水卷材。2、工具：电动葫芦、电焊机、钢卷尺、抹子、线绳。3、工序：盖板预制一后浇带处理盖板安装T抹面一防水一回填。4、工艺方法：地下室剪力墙后浇带可采用预制盖板封堵、提早回填的方法进行施工，封堵盖板比后浇带宽不小于200mm,厚度应具有防水及抗回填土侧压力的能力。安装前后浇带周边接触处应清理干净，根部防水卷材应进行保护。找平后人工或电葫芦吊装安装第一块盖板，盖板预埋钢筋应与后浇带钢筋焊接牢固，盖板与基层及相互间座浆饱满，依次安装预制盖板至剪力墙顶部。盖
6、板表面采用防水砂浆抹压密实平整。防水附加层施工完大面积进行防水层施工。防水满足要求后进行基坑周边回填土施工。5、控制要点：预制盖板厚度、宽度、防水。6、质量要求：预制盖板安装牢固，防水可靠。7、做法详图8、实例图五、超大面积混凝土基础底板跳仓法施工1.材料：商品混凝土、模板及支撑件、崩口收口网。2、工具：混凝土输送管道、振捣棒、刮杠、测量仪。3、工序：分仓划分一混凝土分层分仓浇筑一测温一养护。4、工艺方法：大面积基础混凝土筏板施工时，为有效控制混凝土内部温升防止裂缝，可采用长、宽方向分仓挑打的方式浇筑混凝土。分仓划分应根据筏板厚度、结构形式、工程量、劳动力等确定，一般分仓长度不大于30mo混凝
7、土浇筑时，可按照品字跳仓施工，每仓内施工应根据热工计算分层进行，一次浇筑完成不留施工缝；相邻仓混凝土浇筑应在前一仓混凝土强度符合要求后进行浇筑，施工缝处安装快易收口网防止混凝土洒落。混凝土浇筑过程中测温点及测温设施应提前埋设，表面覆盖和养护符合要求，控制温度差在250C以内。5、控制要点：分仓分层、挑打、浇筑时间。6、质量要求：混凝土振捣密实，无裂缝现象。7、做法详图图5-1基础底板分仓示意图图5-2底板混凝土浇筑顺序示意图8、实例图图5-3基础筏板跳仓施工实例图六、基础根部卷材防水接头处理1.材料：防水卷材、粘接剂。2、工具：喷枪（灯）、刷子、壁纸刀、铲刀。3、工序：平面卷材铺贴一混凝土施工T基层处理一立面卷材铺贴T保护层施工。4、工艺方法：基础根部卷材先铺平面，后铺立面。平面卷材伸出基础外沿尺寸不小于300mm相邻卷材长短交错错开尺寸不小于300mmo混凝土基础施工完成后铺贴立面卷材时，阴阳角处应为圆弧角，直径应大于50mm,应将接槎部位卷材揭开清理干净,并对破损处修补。立面卷材相邻接头及上下层接头应相互错开不小于300mm,搭接长度合成高分子卷材不小于100mmz铺贴时卷材接头上部压下部，筏板导墙顶部接茬处应设防水附加层。
