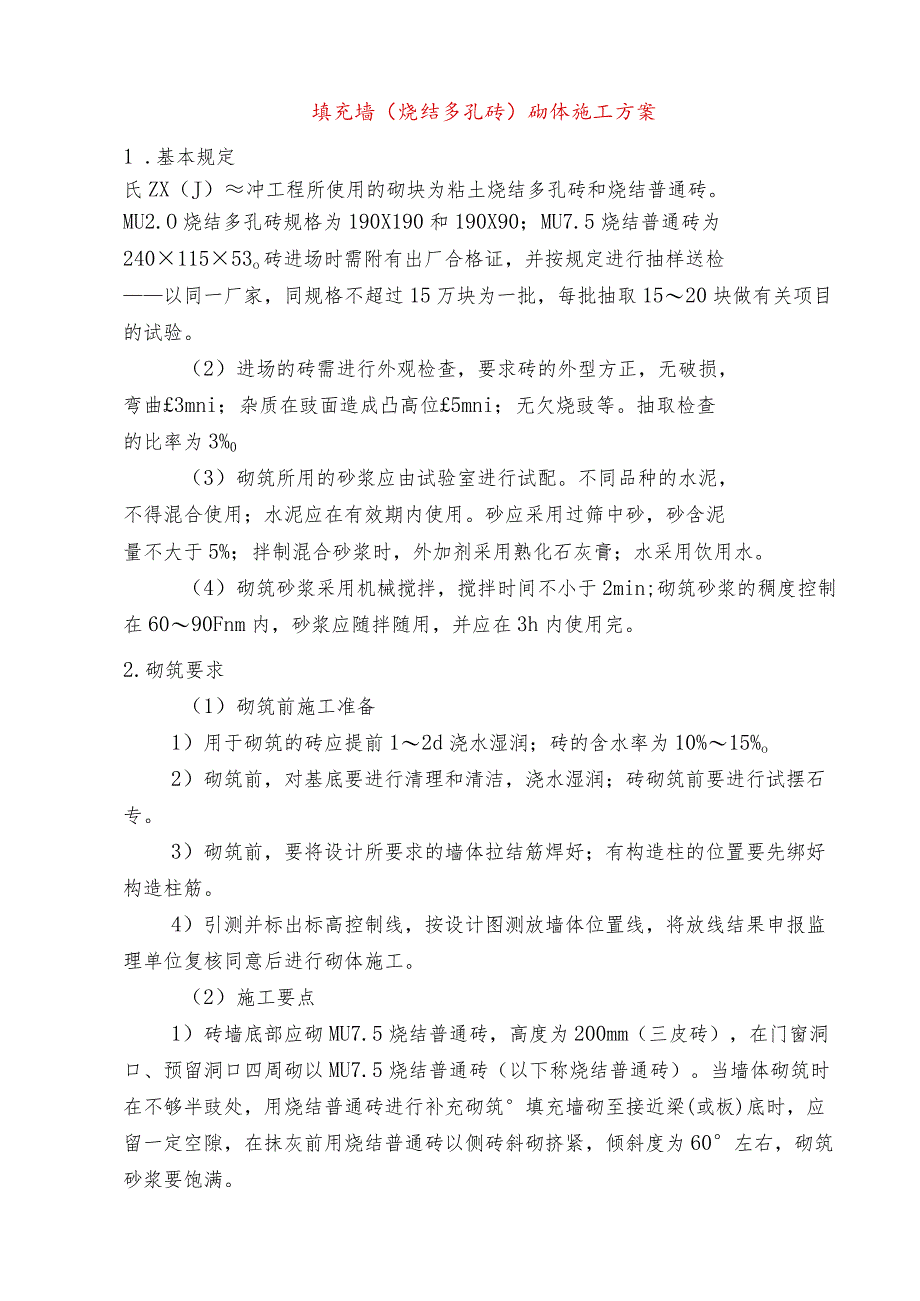

1、填充墙（烧结多孔砖）砌体施工方案1 .基本规定氏ZX（J）冲工程所使用的砌块为粘土烧结多孔砖和烧结普通砖。MU2.O烧结多孔砖规格为190X190和190X90；MU7.5烧结普通砖为24011553o砖进场时需附有出厂合格证，并按规定进行抽样送检以同一厂家，同规格不超过15万块为一批，每批抽取1520块做有关项目的试验。（2）进场的砖需进行外观检查，要求砖的外型方正，无破损，弯曲3mni；杂质在豉面造成凸高位5mni；无欠烧豉等。抽取检查的比率为3%0（3）砌筑所用的砂浆应由试验室进行试配。不同品种的水泥，不得混合使用；水泥应在有效期内使用。砂应采用过筛中砂，砂含泥量不大于5%；拌制混合砂浆
2、时，外加剂采用熟化石灰膏；水采用饮用水。（4）砌筑砂浆采用机械搅拌，搅拌时间不小于2min;砌筑砂浆的稠度控制在6090Fnm内，砂浆应随拌随用，并应在3h内使用完。2.砌筑要求（1）砌筑前施工准备1）用于砌筑的砖应提前12d浇水湿润；砖的含水率为10%15%o2）砌筑前，对基底要进行清理和清洁，浇水湿润；砖砌筑前要进行试摆石专。3）砌筑前，要将设计所要求的墙体拉结筋焊好；有构造柱的位置要先绑好构造柱筋。4）引测并标出标高控制线，按设计图测放墙体位置线，将放线结果申报监理单位复核同意后进行砌体施工。（2）施工要点1）砖墙底部应砌MU7.5烧结普通砖，高度为200mm（三皮砖），在门窗洞口、预留

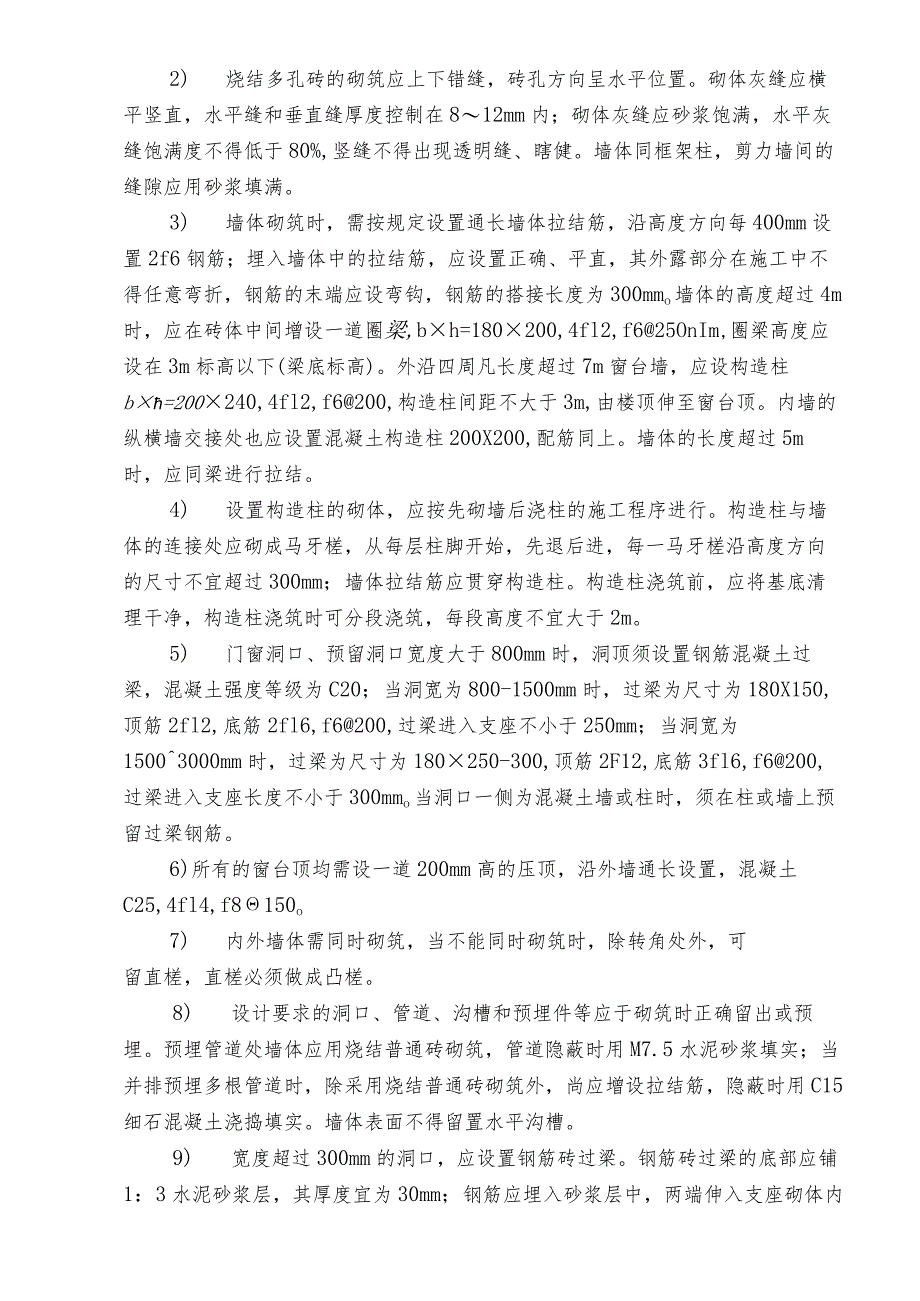

3、洞口四周砌以MU7.5烧结普通砖（以下称烧结普通砖）。当墙体砌筑时在不够半豉处，用烧结普通砖进行补充砌筑填充墙砌至接近梁(或板)底时，应留一定空隙，在抹灰前用烧结普通砖以侧砖斜砌挤紧，倾斜度为60左右，砌筑砂浆要饱满。2) 烧结多孔砖的砌筑应上下错缝，砖孔方向呈水平位置。砌体灰缝应横平竖直，水平缝和垂直缝厚度控制在812mm内；砌体灰缝应砂浆饱满，水平灰缝饱满度不得低于80%,竖缝不得出现透明缝、瞎健。墙体同框架柱，剪力墙间的缝隙应用砂浆填满。3) 墙体砌筑时，需按规定设置通长墙体拉结筋，沿高度方向每400mm设置2f6钢筋；埋入墙体中的拉结筋，应设置正确、平直，其外露部分在施工中不得任意弯折
4、，钢筋的末端应设弯钩，钢筋的搭接长度为300mmo墙体的高度超过4m时，应在砖体中间增设一道圈梁,bh=180200,4fl2,f625OnIm,圈梁高度应设在3m标高以下(梁底标高)。外沿四周凡长度超过7m窗台墙，应设构造柱b=200240,4fl2,f6200,构造柱间距不大于3m,由楼顶伸至窗台顶。内墙的纵横墙交接处也应设置混凝土构造柱200X200,配筋同上。墙体的长度超过5m时，应同梁进行拉结。4) 设置构造柱的砌体，应按先砌墙后浇柱的施工程序进行。构造柱与墙体的连接处应砌成马牙槎，从每层柱脚开始，先退后进，每一马牙槎沿高度方向的尺寸不宜超过300mm；墙体拉结筋应贯穿构造柱。构造柱
5、浇筑前，应将基底清理干净，构造柱浇筑时可分段浇筑，每段高度不宜大于2m。5) 门窗洞口、预留洞口宽度大于800mm时，洞顶须设置钢筋混凝土过梁，混凝土强度等级为C20；当洞宽为800-1500mm时，过梁为尺寸为180X150,顶筋2fl2,底筋2fl6,f6200,过梁进入支座不小于250mm；当洞宽为15003000mm时，过梁为尺寸为180250-300,顶筋2F12,底筋3fl6,f6200,过梁进入支座长度不小于300mmo当洞口一侧为混凝土墙或柱时，须在柱或墙上预留过梁钢筋。6)所有的窗台顶均需设一道200mm高的压顶，沿外墙通长设置，混凝土C25,4fl4,f8150o7) 内外

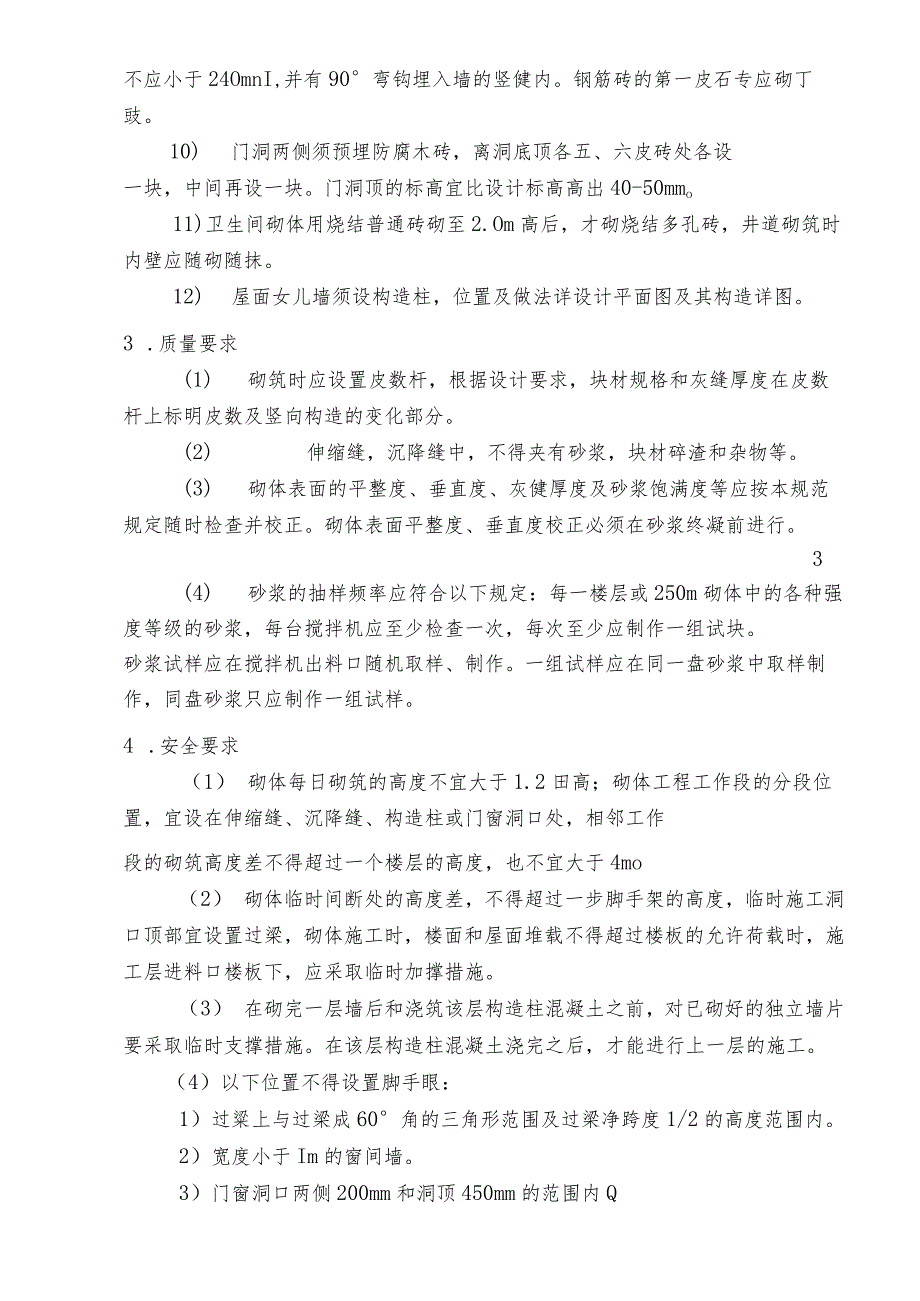

6、墙体需同时砌筑，当不能同时砌筑时，除转角处外，可留直槎，直槎必须做成凸槎。8) 设计要求的洞口、管道、沟槽和预埋件等应于砌筑时正确留出或预埋。预埋管道处墙体应用烧结普通砖砌筑，管道隐蔽时用M7.5水泥砂浆填实；当并排预埋多根管道时，除采用烧结普通砖砌筑外，尚应增设拉结筋，隐蔽时用C15细石混凝土浇捣填实。墙体表面不得留置水平沟槽。9) 宽度超过300mm的洞口，应设置钢筋砖过梁。钢筋砖过梁的底部应铺1：3水泥砂浆层，其厚度宜为30mm；钢筋应埋入砂浆层中，两端伸入支座砌体内不应小于24OmnI,并有90弯钩埋入墙的竖健内。钢筋砖的第一皮石专应砌丁豉。10) 门洞两侧须预埋防腐木砖，离洞底顶各五
7、、六皮砖处各设一块，中间再设一块。门洞顶的标高宜比设计标高高出40-50mmo11)卫生间砌体用烧结普通砖砌至2.Om高后，才砌烧结多孔砖，井道砌筑时内壁应随砌随抹。12) 屋面女儿墙须设构造柱，位置及做法详设计平面图及其构造详图。3 .质量要求(1) 砌筑时应设置皮数杆，根据设计要求，块材规格和灰缝厚度在皮数杆上标明皮数及竖向构造的变化部分。(2) 伸缩缝，沉降缝中，不得夹有砂浆，块材碎渣和杂物等。(3) 砌体表面的平整度、垂直度、灰健厚度及砂浆饱满度等应按本规范规定随时检查并校正。砌体表面平整度、垂直度校正必须在砂浆终凝前进行。3(4) 砂浆的抽样频率应符合以下规定：每一楼层或250m砌体
8、中的各种强度等级的砂浆，每台搅拌机应至少检查一次，每次至少应制作一组试块。砂浆试样应在搅拌机出料口随机取样、制作。一组试样应在同一盘砂浆中取样制作，同盘砂浆只应制作一组试样。4 .安全要求（1） 砌体每日砌筑的高度不宜大于1.2田高；砌体工程工作段的分段位置，宜设在伸缩缝、沉降缝、构造柱或门窗洞口处，相邻工作段的砌筑高度差不得超过一个楼层的高度，也不宜大于4mo（2） 砌体临时间断处的高度差，不得超过一步脚手架的高度，临时施工洞口顶部宜设置过梁，砌体施工时，楼面和屋面堆载不得超过楼板的允许荷载时，施工层进料口楼板下，应采取临时加撑措施。（3） 在砌完一层墙后和浇筑该层构造柱混凝土之前，对已砌好的独立墙片要采取临时支撑措施。在该层构造柱混凝土浇完之后，才能进行上一层的施工。（4）以下位置不得设置脚手眼：1）过粱上与过梁成60角的三角形范围及过梁净跨度1/2的高度范围内。2）宽度小于Im的窗间墙。3）门窗洞口两侧200mm和洞顶450mm的范围内Q15
