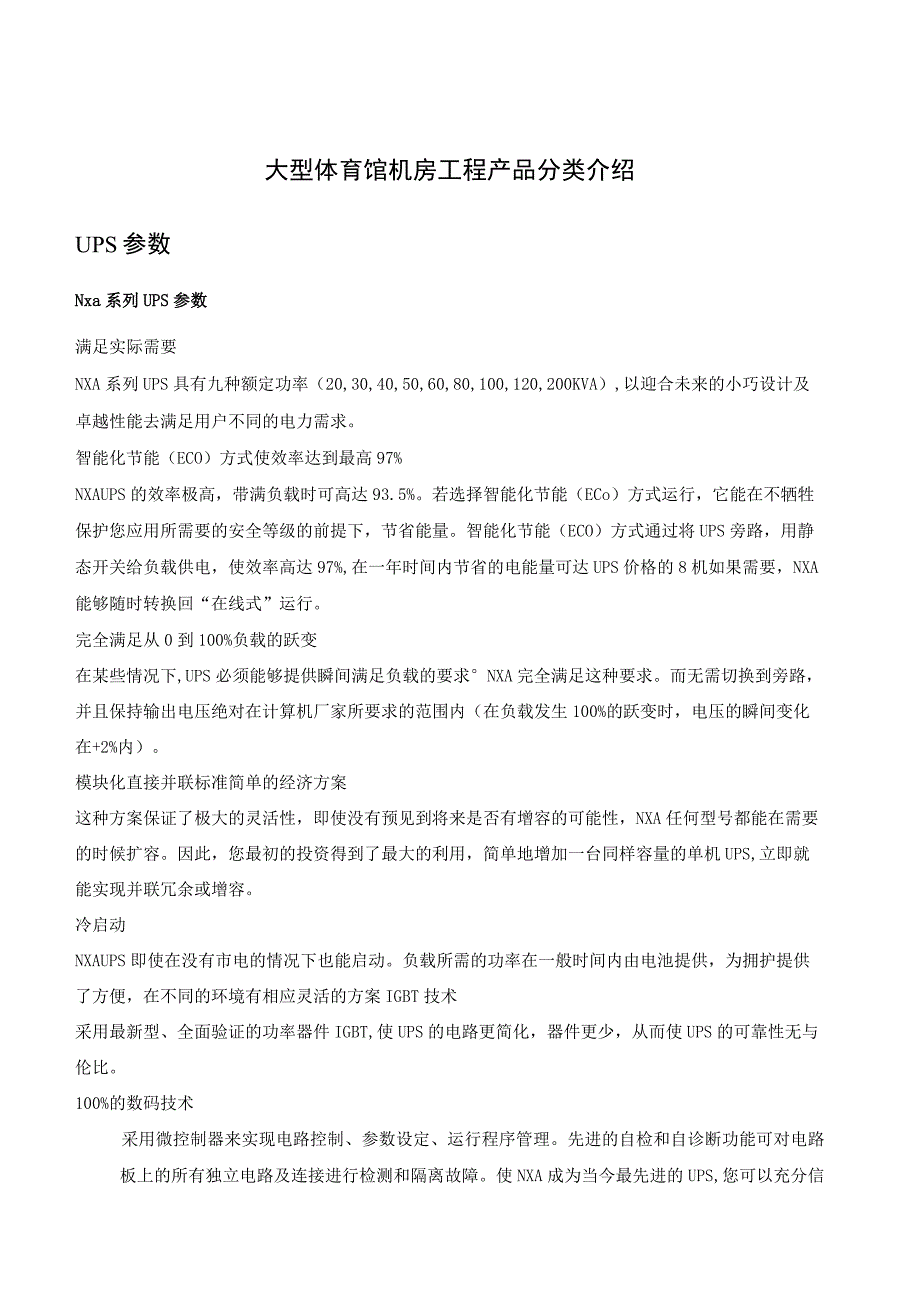

1、大型体育馆机房工程产品分类介绍UPS参数Nxa系列UPS参数满足实际需要NXA系列UPS具有九种额定功率（20,30,40,50,60,80,100,120,200KVA）,以迎合未来的小巧设计及卓越性能去满足用户不同的电力需求。智能化节能（ECO）方式使效率达到最高97%NXAUPS的效率极高，带满负载时可高达93.5%。若选择智能化节能（ECo）方式运行，它能在不牺牲保护您应用所需要的安全等级的前提下，节省能量。智能化节能（ECO）方式通过将UPS旁路，用静态开关给负载供电，使效率高达97%,在一年时间内节省的电能量可达UPS价格的8机如果需要，NXA能够随时转换回“在线式”运行。完全满足
2、从0到100%负载的跃变在某些情况下,UPS必须能够提供瞬间满足负载的要求NXA完全满足这种要求。而无需切换到旁路，并且保持输出电压绝对在计算机厂家所要求的范围内（在负载发生100%的跃变时，电压的瞬间变化在+2%内）。模块化直接并联标准简单的经济方案这种方案保证了极大的灵活性，即使没有预见到将来是否有增容的可能性，NXA任何型号都能在需要的时候扩容。因此，您最初的投资得到了最大的利用，简单地增加一台同样容量的单机UPS,立即就能实现并联冗余或增容。冷启动NXAUPS即使在没有市电的情况下也能启动。负载所需的功率在一般时间内由电池提供，为拥护提供了方便，在不同的环境有相应灵活的方案IGBT技术
3、采用最新型、全面验证的功率器件IGBT,使UPS的电路更简化，器件更少，从而使UPS的可靠性无与伦比。100%的数码技术采用微控制器来实现电路控制、参数设定、运行程序管理。先进的自检和自诊断功能可对电路板上的所有独立电路及连接进行检测和隔离故障。使NXA成为当今最先进的UPS,您可以充分信赖经过完美调制的正弦波电压。THM：一个带谐波管理的全新UPS概念由NXA发展出来的全新谐波管理概念，提供了一套对UPS上线和下线的谐波实行全面控制的高效方案。在上线，NXA配备内部集成滤波器(LC)能够将谐波失真降低到5%以下。如果需要谐波时针降低到更低，可以在NXA的上线安装一台正弦波调节器。在下线，带1

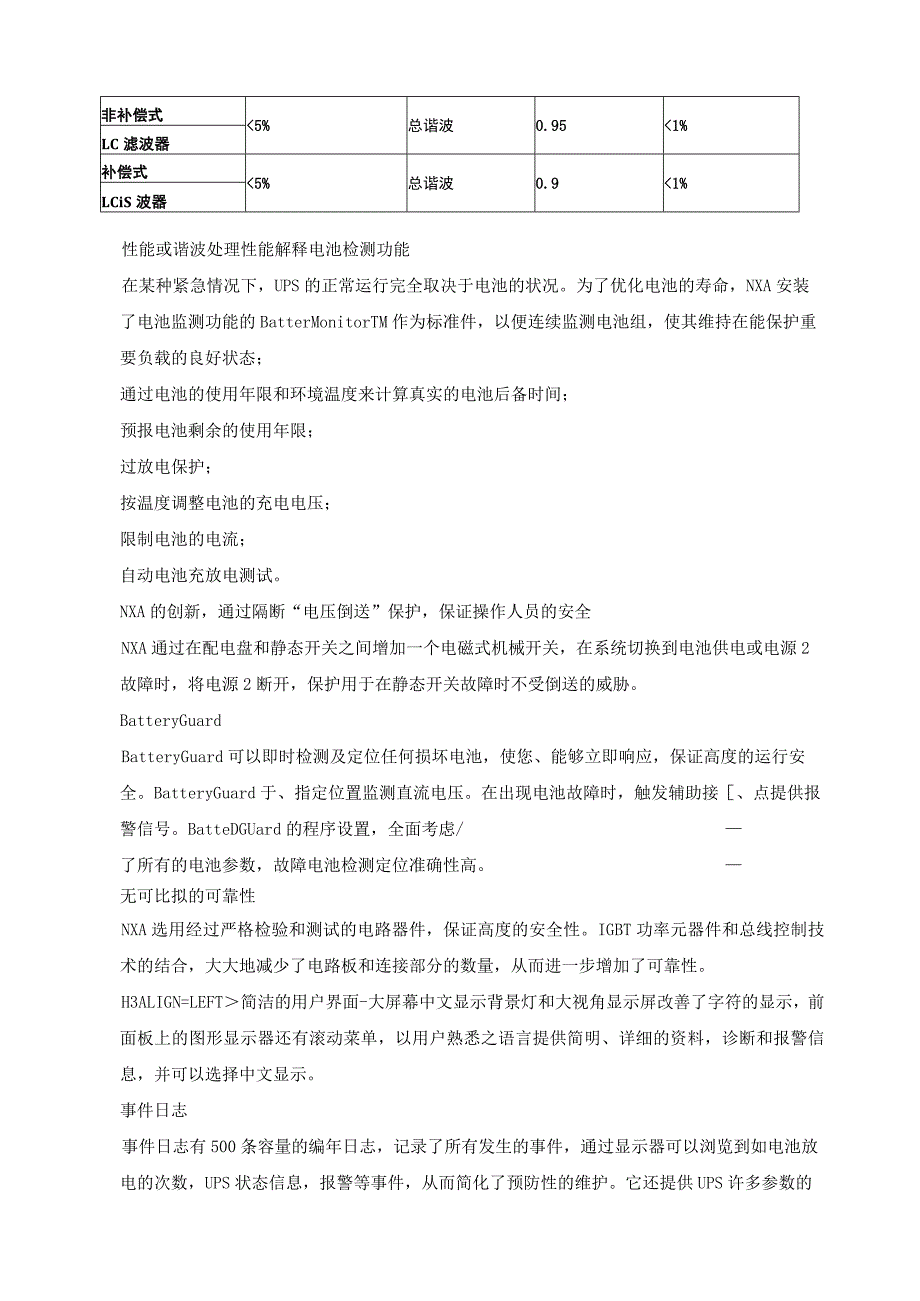

4、00%的非线形负载时NXA的失真度小于3%,即使带峰值因数到3:1的严重失真的非线形负载也是如此。带这类负载时，UPS的输入电源不会受到任何影响。NXA不仅提供高质量的电源，而且还保证下线的配电系统不要受干扰的影响。全面的谐波调节方案SineWaveTM有源谐波调节器兼容各种谐波环境，具有极高的谐波抑制性能和极大的灵活性，提供完美的正弦波电流；非补偿式LC滤波器：改善性能和功率因数(0.95);补偿式LC滤波器：适合于配合发电机组运行。总谐波电流失真度滤波效果输入功率因数ASI效率降低有源谐波调节器3%总谐波或0.951.5%可选次数谐波非补偿式5%总谐波0.951%LC滤波器补偿式5%总谐波
5、0.91%LCiS波器性能或谐波处理性能解释电池检测功能在某种紧急情况下，UPS的正常运行完全取决于电池的状况。为了优化电池的寿命，NXA安装了电池监测功能的BatterMonitorTM作为标准件，以便连续监测电池组，使其维持在能保护重要负载的良好状态；通过电池的使用年限和环境温度来计算真实的电池后备时间；预报电池剩余的使用年限；过放电保护；按温度调整电池的充电电压；限制电池的电流；自动电池充放电测试。NXA的创新，通过隔断“电压倒送”保护，保证操作人员的安全NXA通过在配电盘和静态开关之间增加一个电磁式机械开关，在系统切换到电池供电或电源2故障时，将电源2断开，保护用于在静态开关故障时不受
6、倒送的威胁。BatteryGuardBatteryGuard可以即时检测及定位任何损坏电池，使您、能够立即响应，保证高度的运行安全。BatteryGuard于、指定位置监测直流电压。在出现电池故障时，触发辅助接、点提供报警信号。BatteDGUard的程序设置，全面考虑/了所有的电池参数，故障电池检测定位准确性高。无可比拟的可靠性NXA选用经过严格检验和测试的电路器件，保证高度的安全性。IGBT功率元器件和总线控制技术的结合，大大地减少了电路板和连接部分的数量，从而进一步增加了可靠性。H3ALIGN=LEFT简洁的用户界面-大屏幕中文显示背景灯和大视角显示屏改善了字符的显示，前面板上的图形显示
7、器还有滚动菜单，以用户熟悉之语言提供简明、详细的资料，诊断和报警信息，并可以选择中文显示。事件日志事件日志有500条容量的编年日志，记录了所有发生的事件，通过显示器可以浏览到如电池放电的次数，UPS状态信息，报警等事件，从而简化了预防性的维护。它还提供UPS许多参数的统计资料：- 电池后备时间- 切换到电池供电的次数- 切换到静态旁路的次数- 电流限流-逆变器和电源2的运行时间这些信息可以从显示屏看到，亦可通过JBUS协议从远程终端看到。辅助继电器通讯板通过辅助继电器通讯板“中继11信号”接口板（标准配置）的无电压接触器提供远程报警指示。RS485JBUS,SNMP和RS232-ASCII通讯
8、接口NXA通讯板安装简便，不用停机，即可进行插拔。安装简便NXA还能安装内置调制解调器和有JBUS的RS232/RS485界面板作为TCleSCrViCC监察。由集中式（ISiS）或楼宇（Jbus）技术管理中心实现的远程控制和管理；通过SNMP协议和SOLUTlON-pACTM软件的以太网电路板，可以将UPS直接连接到任何基于TCP/IP的计算机网络。通过这种方式可以用计算机网络来实现远程管理UPS。随通讯板配套的Solution-Pactm软件可以在不需要额外安装SNMPAgent情况下对UPS进行管理和自动关闭系统文件。灵活开放的通讯方案所有应用于PULSAR、COMET和GALAXY系列
9、的UPS的软件都能用于控制NXA0操作安全性一般用户仅可通过Solution-Pac对UPS参数进行监视。管理人员仿可通过口令进入，并对UPS进行设置及控制。在管理工作站上对电力设备进行控制和监视，向被管理的UPS发出指令和得到其内部测量值，只需简单地点去屏幕上显示的功能框。标准功能带静态旁路和手动维修旁路的在线式设计微处理器和IGBT功率晶体管技术谐波滤波器步入启动程序非线形负载运行高效率粗大的中线系统大视角显示屏及事件日志“电池监控器”电池温度感应器诊断系统“中继信号11”辅助继电器板被认证的性能满足多种国际标准选件冗余和并联有源谐波调节器SineWave增强的谐波滤波器（五种无源方案）智
10、能化ECo节能方式BatteryGuard远程信号6”指示器以太网/SNMP板GTC-LinkJbUS通讯接口(RS232或RS485)ACSIIRS232通讯接口管理及监控软件型号NXA额定功率60KVA100KVA环境条件：环境温度-5C40环境相对湿度：40时，95%输入指标：输入电压三相三线+地线380V（交流）适应范围380V-15%-415V+15%输入频率50或60Hz10%输入功率因数0.80最高效率97%最低效率93%旁路指标：旁路电压三相四线380V适应范围380V-10%-415V+10%输入频率5060Hz+10%内置自动表态开关可全载连续运行切换时间无切换方式自动手动
11、维修旁路内置式输出指标：输出波形正弦波输出电压三相五线380V（交流）稳压精度1%100%动态突变2%谐波失真2%(100%LinearLoad)3额定频率50Hz稳频精度1%同步范围（可选）0.05%4%同步跟踪速率0.25Hz到2Hz每秒过载能力125%（100KVA负载）：10分钟165%（IooKVA负载）：1分钟噪音：64dba国际标准：IS09001（42号证书），IEC,EN,UL,VDE,BS,UTE,TUV,IP20工作环境：贮藏温度-540保存温度-25-45工作湿度095%电池：梅兰日兰MAL充电器调压有充电限流有实时放电时间有其他：(选件)RS232,人RS485接口远
12、程监控诊断服务UPS软件功能介绍彩色图形化状态实时显示可对UPS的多种状态进行彩色图形及数字实时显示，主要包括：输入/输出电压和频率；输出电流和负载量；蓄电池电压，电流及充放电状态；PowerShareR工作状态；机房报警设备和通讯工作状态等。定义事件一网络设备供电，程序监控管理具有可编程网络电源管理器之称。将电源管理的设想通过PSP对话框，交互式输入。使网上每台UPS在市电正常或异常情况下，能按设置进行及时有序的自动化管理，可做到无人职守。设置当UPS故障，供电或负载异常时，软件自动完成的工作及所做的相应记录。事件记录可按时间，时段及内容，有选择的记录人员操作，供电及UPS电源运行状态。可进
13、行事件检索查询，存档。电源输出插座设置一功率智能分配(PoWershareR)可对UkLSwitchR上每个UPS电源输出插座进行分别设置。包括：该插座给那台设备供电；什么操作系统；停电后备及系统ShUt_Down时间。恢复供电后设备开启延时及系统引导时间等。可同时对多台不同操作系统的服务器进行分别关闭和开启。能够自动在系统关闭前关闭和保存用户的应用程序及数据库，如MSOffice,Lotus等。设置一周内每天UPS的工作时间设置UPS每天自动启动时间，并根据POWeJShareR的设定，依次开启所控制的服务器，工作站或外设，引导相应的操作系统。到达关机时刻，先向设备发出警告（广播），后依次S
