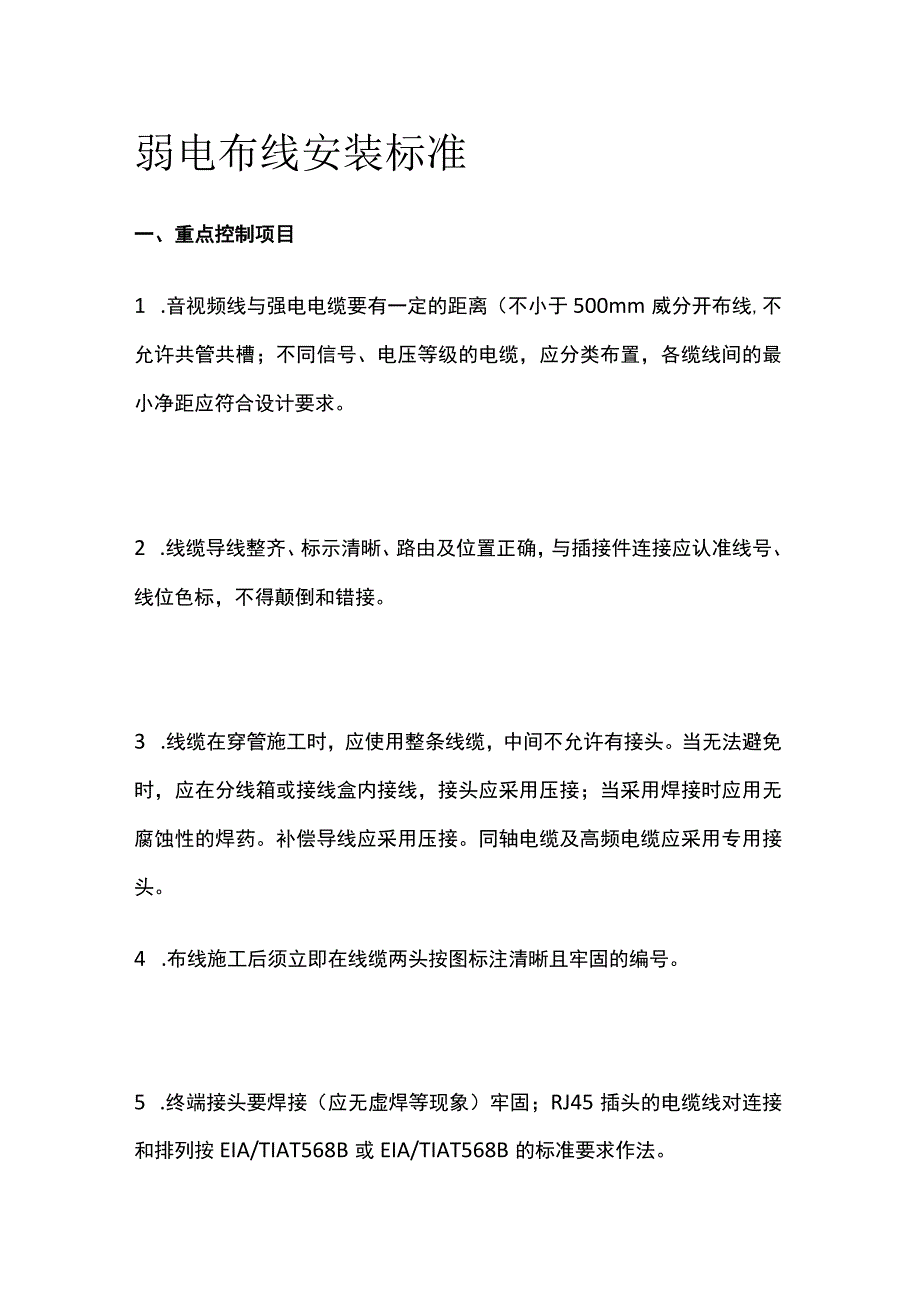

1、弱电布线安装标准一、重点控制项目1 .音视频线与强电电缆要有一定的距离（不小于500mm威分开布线,不允许共管共槽；不同信号、电压等级的电缆，应分类布置，各缆线间的最小净距应符合设计要求。2 .线缆导线整齐、标示清晰、路由及位置正确，与插接件连接应认准线号、线位色标，不得颠倒和错接。3 .线缆在穿管施工时，应使用整条线缆，中间不允许有接头。当无法避免时，应在分线箱或接线盒内接线，接头应采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线应采用压接。同轴电缆及高频电缆应采用专用接头。4 .布线施工后须立即在线缆两头按图标注清晰且牢固的编号。5 .终端接头要焊接（应无虚焊等现象）牢固；RJ45插头的

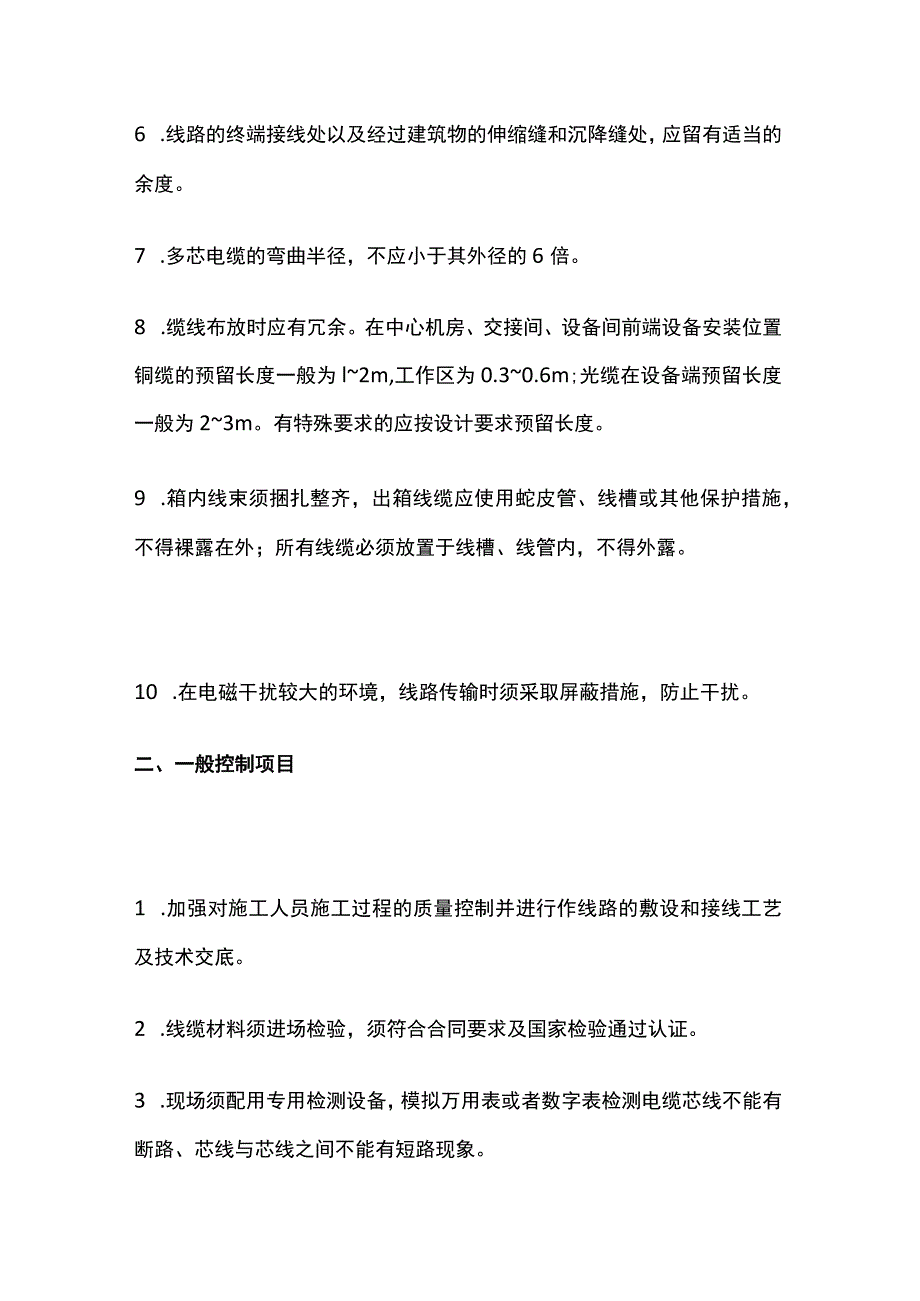

2、电缆线对连接和排列按EIA/TIAT568B或EIA/TIAT568B的标准要求作法。6 .线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。7 .多芯电缆的弯曲半径，不应小于其外径的6倍。8 .缆线布放时应有冗余。在中心机房、交接间、设备间前端设备安装位置铜缆的预留长度一般为l2m,工作区为0.30.6m;光缆在设备端预留长度一般为23m。有特殊要求的应按设计要求预留长度。9 .箱内线束须捆扎整齐，出箱线缆应使用蛇皮管、线槽或其他保护措施，不得裸露在外；所有线缆必须放置于线槽、线管内，不得外露。10 .在电磁干扰较大的环境，线路传输时须采取屏蔽措施，防止干扰。二、一般控制项目1 .加强对施工人员施工过程的质量控制并进行作线路的敷设和接线工艺及技术交底。2 .线缆材料须进场检验，须符合合同要求及国家检验通过认证。3 .现场须配用专用检测设备，模拟万用表或者数字表检测电缆芯线不能有断路、芯线与芯线之间不能有短路现象。三、质量通病现象1 .线头裸露、导线排列不整齐，没捆绑包扎而产生扭打、打圈等现象。2 .线缆布放时无冗余或预留长度不够，在施工中光缆弯曲半径不够。3 .线缆布放过程中为造成换乱、受力扭曲、挤压和损伤、干扰等现象。
