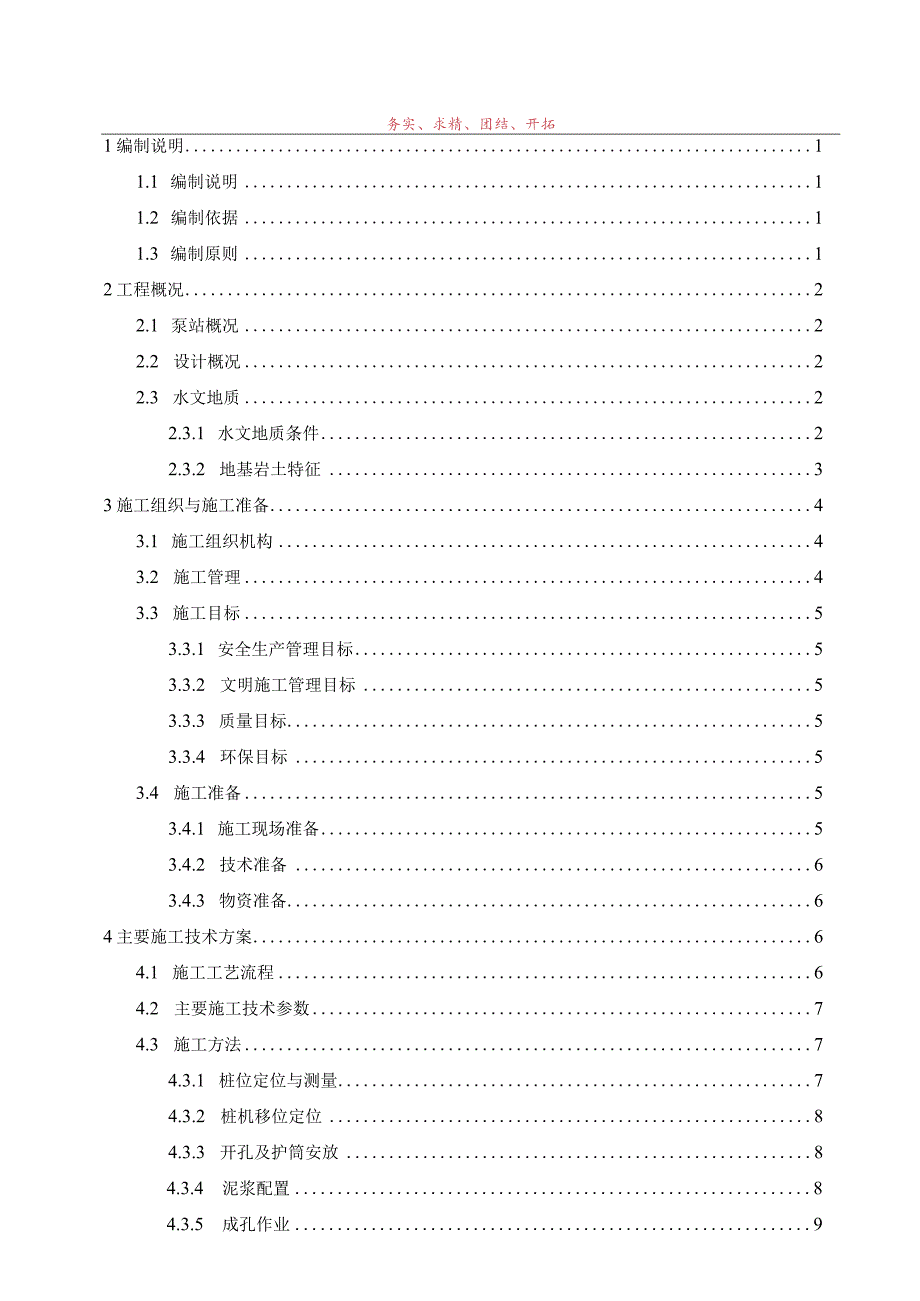

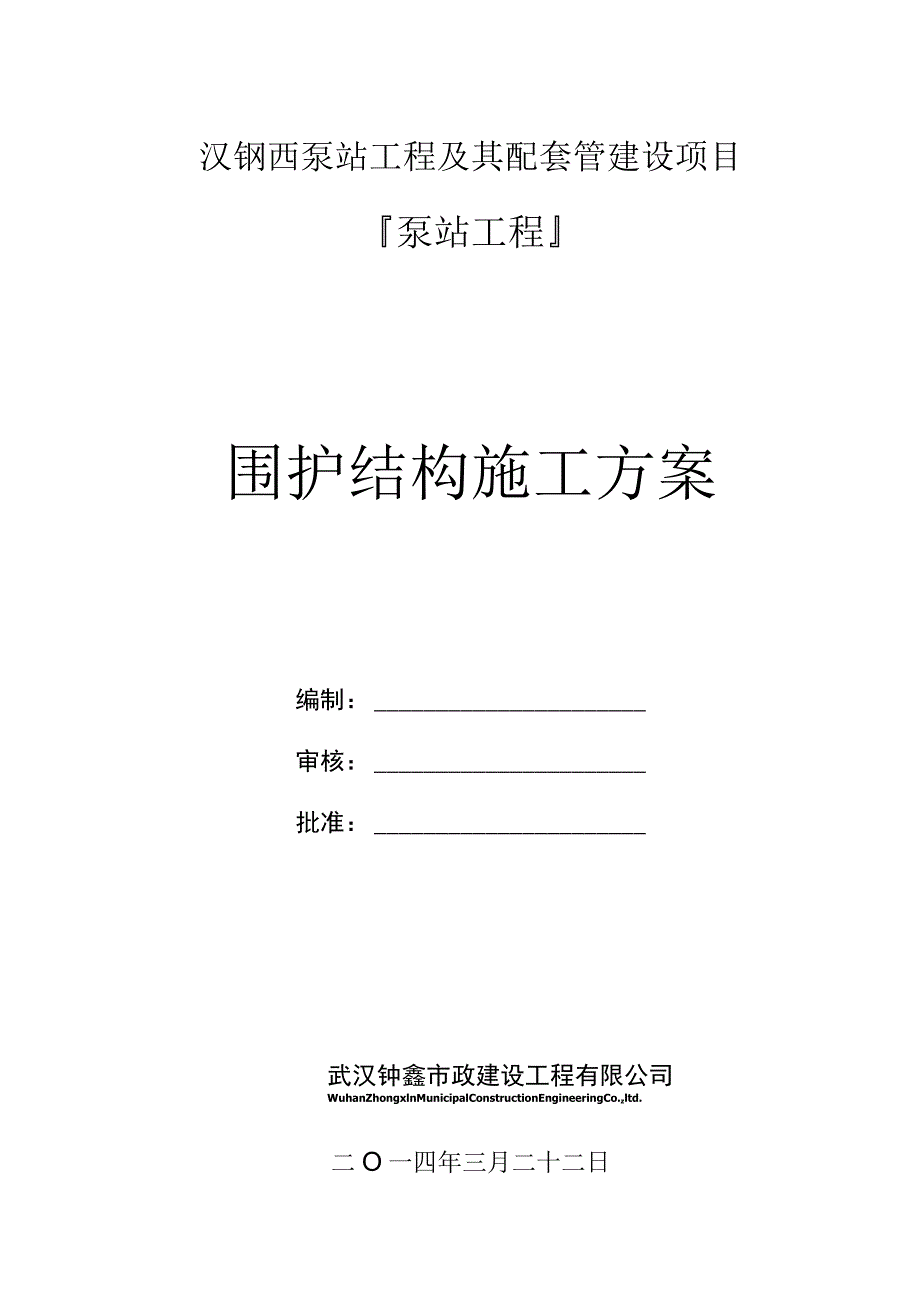

1、汉钢西泵站工程及其配套管建设项目泵站工程围护结构施工方案编制：审核：批准：武汉钟鑫市政建设工程有限公司WuhanZhongxlnMunicipalConstructionEngineeringCo.zltd.二O一四年三月二十二日务实、求精、团结、开拓1编制说明11.1 编制说明11.2 编制依据11.3 编制原则12工程概况22.1 泵站概况22.2 设计概况22.3 水文地质22.3.1 水文地质条件22.3.2 地基岩土特征33施工组织与施工准备43.1 施工组织机构43.2 施工管理43.3 施工目标53.3.1 安全生产管理目标53.3.2 文明施工管理目标53.3.3 质量目标53

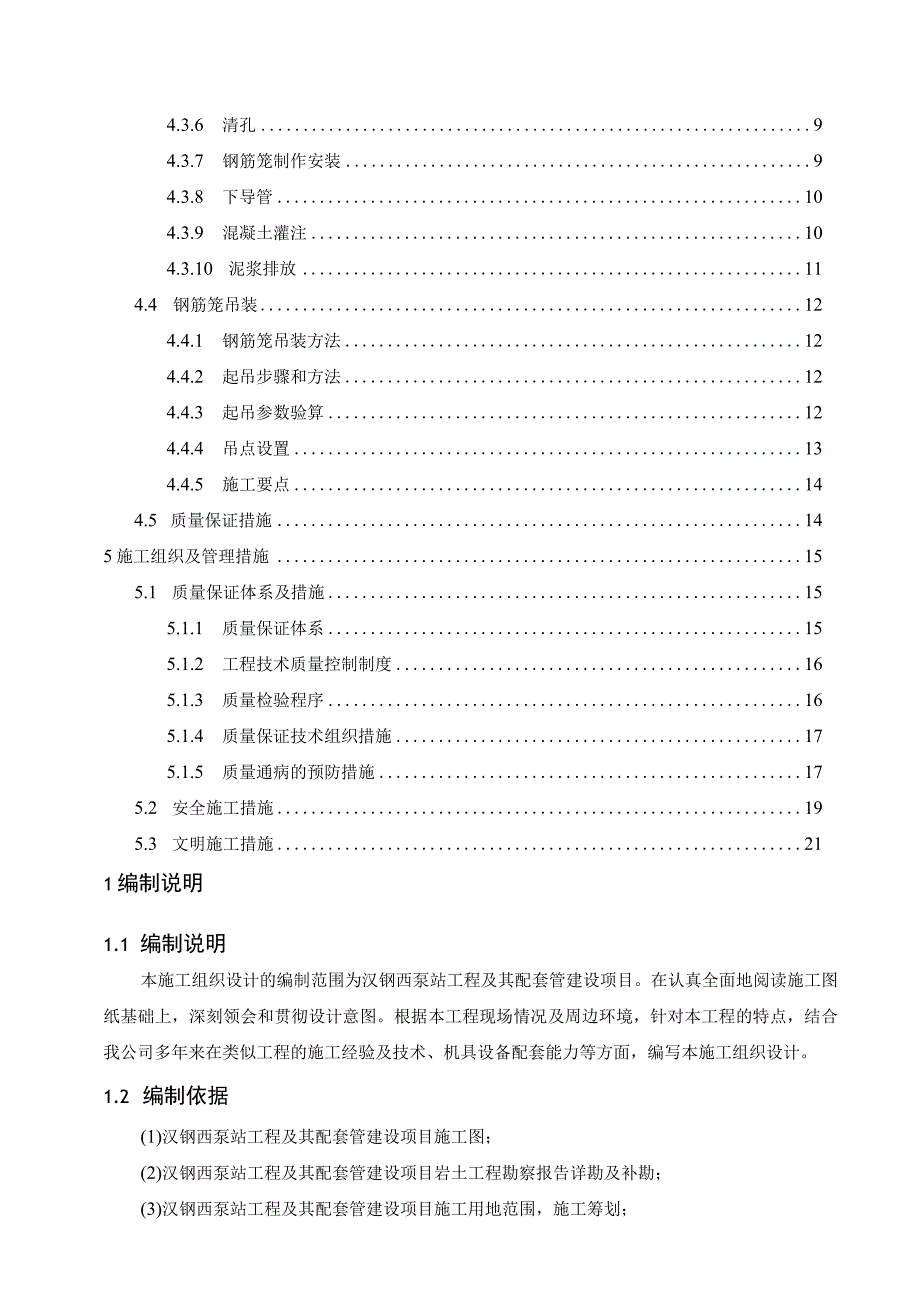

2、.3.4 环保目标53.4 施工准备53.4.1 施工现场准备53.4.2 技术准备63.4.3 物资准备64主要施工技术方案64.1 施工工艺流程64.2 主要施工技术参数74.3 施工方法74.3.1 桩位定位与测量74.3.2 桩机移位定位84.3.3 开孔及护筒安放84.3.4 泥浆配置84.3.5 成孔作业94.3.6 清孔94.3.7 钢筋笼制作安装94.3.8 下导管104.3.9 混凝土灌注104.3.10 泥浆排放114.4 钢筋笼吊装124.4.1 钢筋笼吊装方法124.4.2 起吊步骤和方法124.4.3 起吊参数验算124.4.4 吊点设置134.4.5 施工要点144
3、.5 质量保证措施145施工组织及管理措施155.1 质量保证体系及措施155.1.1 质量保证体系155.1.2 工程技术质量控制制度165.1.3 质量检验程序165.1.4 质量保证技术组织措施175.1.5 质量通病的预防措施175.2 安全施工措施195.3 文明施工措施211编制说明1.1 编制说明本施工组织设计的编制范围为汉钢西泵站工程及其配套管建设项目。在认真全面地阅读施工图纸基础上，深刻领会和贯彻设计意图。根据本工程现场情况及周边环境，针对本工程的特点，结合我公司多年来在类似工程的施工经验及技术、机具设备配套能力等方面，编写本施工组织设计。1.2 编制依据(1)汉钢西泵站工程
4、及其配套管建设项目施工图；(2)汉钢西泵站工程及其配套管建设项目岩土工程勘察报告详勘及补勘；(3)汉钢西泵站工程及其配套管建设项目施工用地范围，施工筹划；(4)工程测量规范GB50026-202*；(5)钢筋焊接及验收规程JGJ18-202*；(6)建筑基坑工程技术规范YB9258-97；(7)建筑工程地基与基础施工质量验收规范GB50202-2002；(8)建筑地基处理技术规范JGJ79-2002；(9)混凝土结构工程施工质量验收规范GB50204-2002；(10)钢筋焊接接头试验方法标准JGJ/T27-2001；(11)建筑施工安全检查标准JGJ59-99；(12)施工现场临时用电安全技
5、术规程JGJ46-202*；(13)泵站更新改造技术规范GB/T50510-202*(14)建筑基坑支护技术规程JGJ120-202*(15)国家及某某市现行其他相关规范和法规；1.3 编制原则(1)确保方案安全可行、对性强、操作性强，施工方案经济合理、坚持技术先进性、科学合理性。根据工程地质、水文地质、场地条件、地下管线、周边环境及工期要求等选择具有实用性、最佳的施工方案和机具设备。(2)以确保工期为原则，安排施工进度计划。(3)以确保质量为目标，选择专业化的施工队伍，配合配套的机械设备，采用经济、合理的施工方案。2工程概况2.1 泵站概况本工程为扩建雨水泵站，占地面积5186.8m2o根据
6、汉钢西雨水泵站及配套道路排水工程修建规划，规划月湖大道路口控制高程为25.0m,一是保证了月湖大道下穿京广铁路涵洞通行净空，二是利于与周边场坪竖向衔接；结合现状地形高程，站区设计地面高程拟定为25.00mo根据站区周边的规划道路情况，站区大门朝向西侧的拟建的梅家湖东路。在站区的布置上，本设计将主体构筑物设置在站区北侧，为减少配电电缆长度及便于设备维修，将配电间等紧靠泵房布置；而管理构筑物一一管理楼则布置在站区南侧，与主体构筑物之间用道路及绿化隔开，使管理区与生产区隔离，某某、通风、隔音条件较好。2.2 设计概况桩型分段桩号桩长（m）数量（根）规格剖面备注A-B、G-H1-10,122-1299
7、218001100图11B-CF-G11-26,107-12110318001100图12C-D-E27-49,50-7516498001100图13E-F76-1061231800Q1100图14钻孔灌注桩桩长为9.0-16.0m,空孔1.5O3.OOm,桩径中800,桩间距1.1m。桩身碎、冠梁砂强度等级均为C30。详见基坑平面布置图、剖面图。2.3 水文地质2.3.1 水文地质条件勘探期间钻孔中均见有地下水，该地下水为分布于上部土层的上层滞水和下部砂层中孔隙承压水。上层滞水水量较小，主要为大气降水及生活用水补给；下部第四系全新统（Q4）（4-1）层粉砂、（4-2）层细砂及（5）层砾砂属含
8、水层，属承压水。承压水与长江水有密切的水力联系，受其侧向径流补给，水量丰富。本次勘察测得场地地下上层滞水水位为3.（X）3.60m（对应高程为22.9023.63m）,水位变化幅度为0.73m。地下水承压水水位按7.00m考虑。据K7孔水文地质水质分析结果，本场地地下水对混凝土及钢筋混凝土结构中的钢筋具微腐蚀性。2.3.2 地基岩土特征拟扩建的汉钢西泵站工程位于汉阳区国营长江船用机械厂的西面，京广铁路的东面，及汉江交汇处。场地地势变化较大，堤外标高在19.6525.70m,相对高差为6.05m；堤内标高在23.1526.63m,相对高差为3.48m；堤顶标高在29.3Om左右。场区地貌单元属汉
9、江一级阶地。场地土自上而下由素填土、第四系全新统(Q4)粘性土、砂性土、第四系上更新统(Q3)粘性土及志留系(三)泥岩组成。据钻孔资料，结合静力触探PSH曲线特性，按土体时代、成因类型、性质及强度，可将场地土分为6层14亚层。各层上工程地质特征见表。地层编号及岩土名称代因年成层顶埋深(m)层厚(m)颜色状态压缩性分布及地层包含物特征(1)素填土Qml02.80-5.50褐黄色湿、松散为主/以粘性土、粉砂为主，局部夹有块石、碎石等，含量不等，该层全场分布。(2-1)粉质粘土Q4a,2.80-5.501.90-8.30黄褐色饱和、可塑中等以粉质粘土为主，含Fe、Mn质氧化物(2-2)粉质粘土Q?1
10、7.10-11.001.90-6.00褐黄色饱和、软塑中等以粉质粘土为主，含Fe、Mn质氧化物(2-3)粉质粘土Q4al5.40-16.20最大揭露厚度为17.8Om褐灰色饱和、可塑中等以粉质粘土为主，局部夹有薄层粉土、粉砂(2-4)淤泥质粉质粘土Q4a,+,17.00-19.60最大揭露厚度为7.3Om褐灰色饱和、流塑高以粉质粘土为主，局部夹有薄层粉土、粉砂(2-5)粘Q?13.00-14.406.30-8.30黄褐色饱和、可塑中等以粘土为主，含Fe、Mn质氧化物(3-1)粉质粘土Q3a,+P,10.10-11.301.20-4.00灰褐、黄褐色饱和、可塑中等以粉质粘土为主，含Fe、Mn质氧
11、化物(3-2)粉质粘土Q3al+P,12.20-14.30最大揭露厚度为5.9Om黄褐色饱和、硬塑中等偏低以粉质粘土为主，含Fe、Mn质氧化物(4-1)粉砂Q4a,32.401.10青灰色饱和、稍密中等以粉砂为主，成分为石英、长石、云母等(4-Ia)粉质粘土Q4a,33.503.00褐黄色饱和、软塑中等以粉质粘土为主，含Fe、Mn质氧化物(4-2)细砂Q4a,36.501.60青灰色饱和、中密中等以细砂为主，成分为石英、长石、云母等(4-2a)粉质粘土Q4a,38.102.50褐黄色饱和、软塑中等以粉质粘土为主，含Fe、Mn质氧化物(5)砾砂Q4a,43.601.20褐灰色报告、中密中等以砾砂
12、为主，粒径为3-6cm,次圆状，地层编号及岩土名称代因年成层顶埋深(m)层厚(m)颜色状态压缩性分布及地层包含物特征(6)强风化粉砂质泥岩S44.80最大揭露厚度为1.70m青灰色低岩石的结构、构造已基本破坏，多呈半岩半土状3施工组织与施工准备3.1 施工组织机构本工程挑选公司施工经验丰富、年富力强、有责任心的人员组成现场技术、安全、质量部门负责现场检查工作，进行现场组织管理。组织机构见图3.1-1。项目经理T图3.1J施工组织结构图3.2 施工管理本工程施工工序多，质量要求高，为了保证施工质量、加强现场施工组织管理并做好工序衔接，施工过程中在落实部门岗位责任制的基础上实行行政领导和主要管理人
13、员工地值班制度和工序技术负责制度。施工过程中，技术负责人负责现场工序的技术指导、技术监督，并及时处理施工中遇到的技术问题，及时反馈信息。安全负员负责施工安全检查、培训教育、文明施工、环境保护等工作。施工员、质检员根据质量总目标，进行施工质量检查，及时对关键工序进行技术交底，使工程能按合同、设计、规范要求施工；同时负责进行隐蔽工程的检查评定。材料员负责根据工程进度情况，合理组织原材料的采购、验收、和保管；负责各种原材料、机具、设备的合理调配，对工程所用的材料、机电设备的质量和管理负责。预算员及资料员负责各施工队的劳务合同签订，对业主及各施工队验工计价工作。3.3 施工目标3.3.1 安全生产管理
14、目标安全生产管理目标为达到安全生产标准化工地，且必须实现“六无”目标：(1)无因工死亡事故，年重伤率为零；(2)无拆迁工程事故和设备安装工程重伤以上(含重伤)事故；(3)无触电、物体打击、高空坠落等事故；(4)无重大机电设备事故、重大交通事故及火灾事故；(5)无因施工造成地表沉陷及由此导致交通中断、通讯中断、用电中断、各种水管破裂漏水、煤气泄露爆炸等重大公共安全事故；(6)无集体中毒事故。3.3.2 文明施工管理目标满足某某市有关文明施工的相关规定及业主的文明施工管理办法，达到合格目标。3.3.3 质量目标质量目标：达到国家质量验收合格标准。3.3.4 环保目标严格按照国家环境保护法、水土保持法等有关规定，采用严格有效的降水措施，避免过量排泄地下水，尽量保持原有水文地质条件，并在当地有关部门的指导下，制订切实可行的各种制度措施，确保生产、生活用水及渣土的排放符合环保要求，减少
