《球墨铸铁球化质量的快速鉴别方法.docx》由会员分享，可在线阅读，更多相关《球墨铸铁球化质量的快速鉴别方法.docx（3页珍藏版）》请在第壹文秘上搜索。

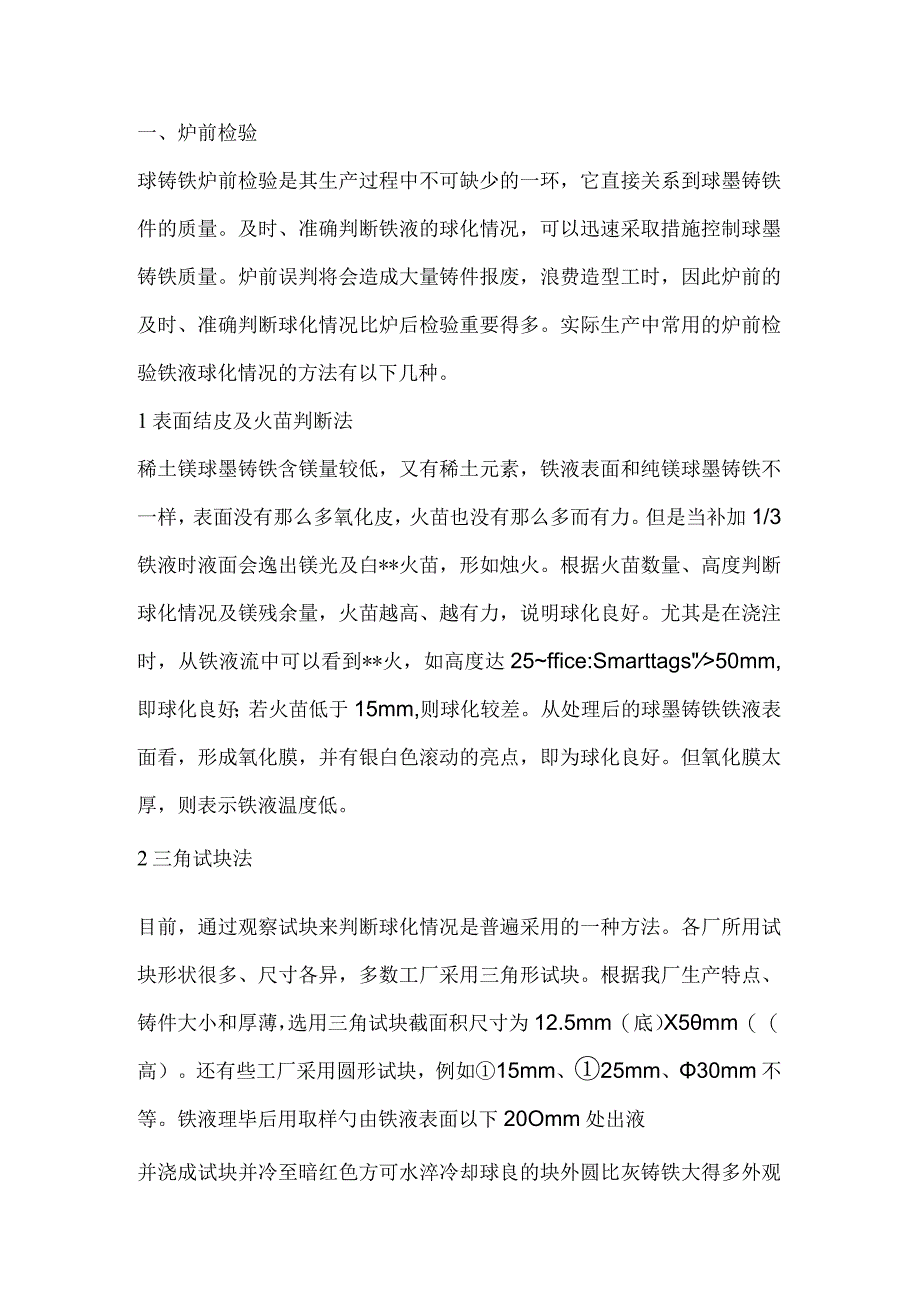

1、一、炉前检验球铸铁炉前检验是其生产过程中不可缺少的一环，它直接关系到球墨铸铁件的质量。及时、准确判断铁液的球化情况，可以迅速采取措施控制球墨铸铁质量。炉前误判将会造成大量铸件报废，浪费造型工时，因此炉前的及时、准确判断球化情况比炉后检验重要得多。实际生产中常用的炉前检验铁液球化情况的方法有以下几种。1表面结皮及火苗判断法稀土镁球墨铸铁含镁量较低，又有稀土元素，铁液表面和纯镁球墨铸铁不一样，表面没有那么多氧化皮，火苗也没有那么多而有力。但是当补加1/3铁液时液面会逸出镁光及白*火苗，形如烛火。根据火苗数量、高度判断球化情况及镁残余量，火苗越高、越有力，说明球化良好。尤其是在浇注时，从铁液流中可以
2、看到*火，如高度达25ffice:Smarttags50mm,即球化良好；若火苗低于15mm,则球化较差。从处理后的球墨铸铁铁液表面看，形成氧化膜，并有银白色滚动的亮点，即为球化良好。但氧化膜太厚，则表示铁液温度低。2三角试块法目前，通过观察试块来判断球化情况是普遍采用的一种方法。各厂所用试块形状很多、尺寸各异，多数工厂采用三角形试块。根据我厂生产特点、铸件大小和厚薄，选用三角试块截面积尺寸为12.5mm（底）X5mm（高）。还有些工厂采用圆形试块，例如15mm、25mm、30mm不等。铁液理毕后用取样勺由铁液表面以下20Omm处出液并浇成试块并冷至暗红色方可水淬冷却球良的块外圆比灰铸铁大得多

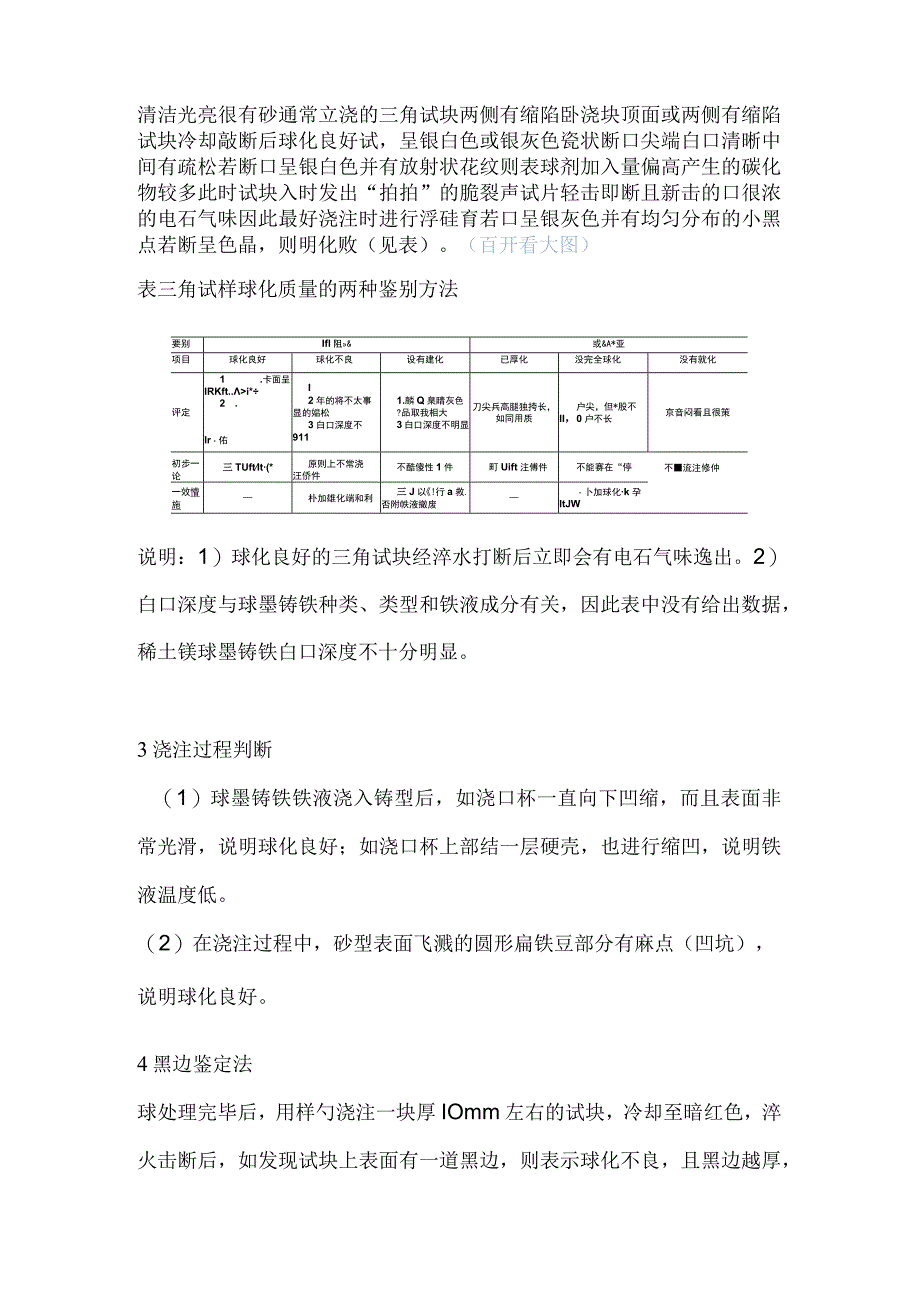

3、外观清洁光亮很有砂通常立浇的三角试块两侧有缩陷卧浇块顶面或两侧有缩陷试块冷却敲断后球化良好试，呈银白色或银灰色瓷状断口尖端白口清晰中间有疏松若断口呈银白色并有放射状花纹则表球剂加入量偏高产生的碳化物较多此时试块入时发出“拍拍”的脆裂声试片轻击即断且新击的口很浓的电石气味因此最好浇注时进行浮硅育若口呈银灰色并有均匀分布的小黑点若断呈色晶，则明化败（见表）。（百开看大图）表三角试样球化质量的两种鉴别方法要别Ifl阻&或&A*亚项目球化良好球化不良设有建化已厚化没完全球化没有就化评定1 .卡面呈IRKft.i*2 .Ir佑I2年的将不太事显的媪松3白口深度不9111.麟Q臬睛灰色?品取我相大3白口深
4、度不明显刀尖兵高腿独挎长，如同用质户尖，但*股不II，0户不长京音闷看且很策初步一论三TUftIt(*原则上不常浇汪侨件不酷傻性1件町Uift注傅件不能赛在“停不流注修仲一效懵施朴加雄化端和利三J以!行a救.否附帙液撤废卜加球化k孕ItJW说明：1）球化良好的三角试块经淬水打断后立即会有电石气味逸出。2）白口深度与球墨铸铁种类、类型和铁液成分有关，因此表中没有给出数据，稀土镁球墨铸铁白口深度不十分明显。3浇注过程判断（1）球墨铸铁铁液浇入铸型后，如浇口杯一直向下凹缩，而且表面非常光滑，说明球化良好；如浇口杯上部结一层硬壳，也进行缩凹，说明铁液温度低。（2）在浇注过程中，砂型表面飞溅的圆形扁铁豆

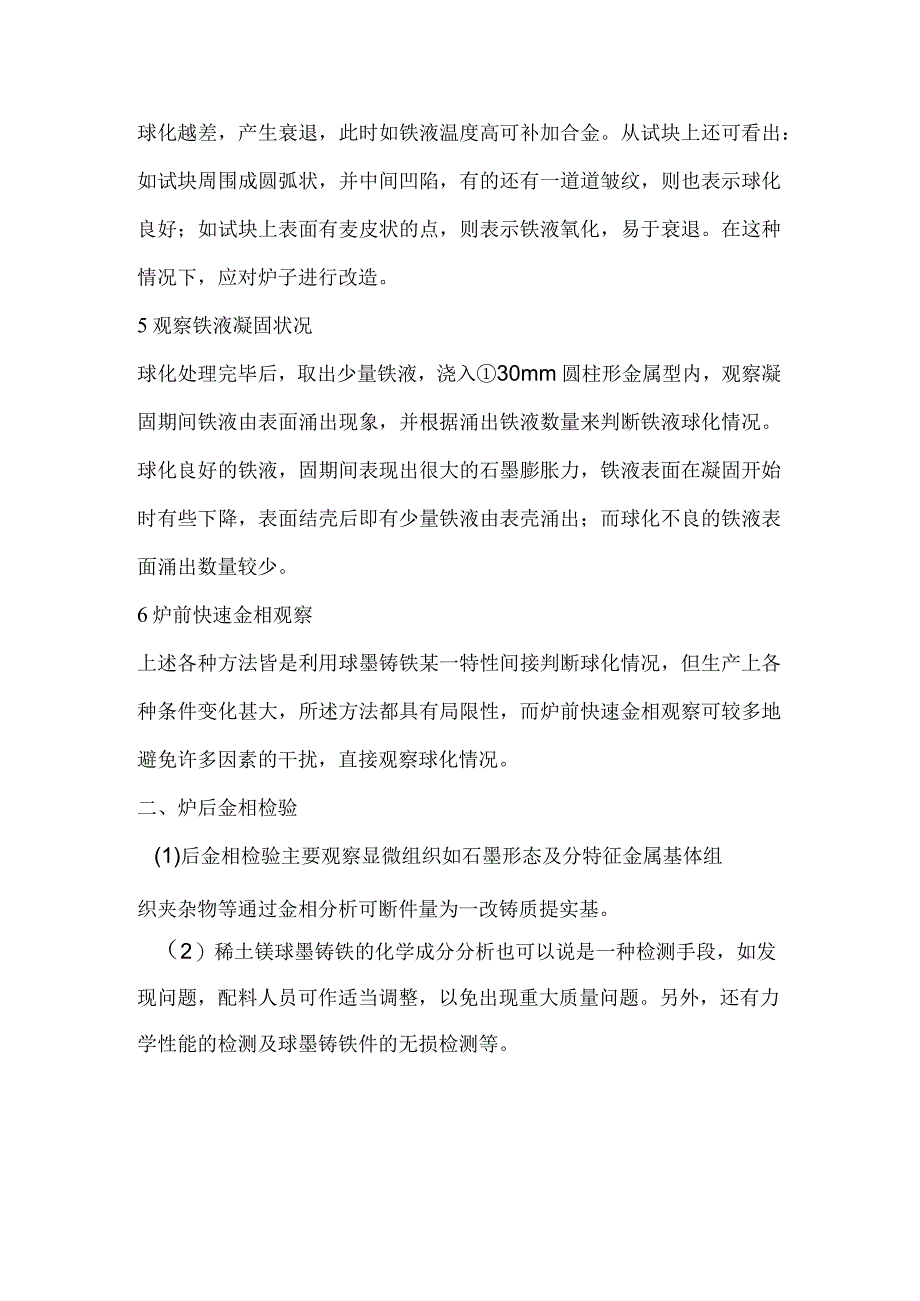

5、部分有麻点（凹坑），说明球化良好。4黑边鉴定法球处理完毕后，用样勺浇注一块厚IOmm左右的试块，冷却至暗红色，淬火击断后，如发现试块上表面有一道黑边，则表示球化不良，且黑边越厚，球化越差，产生衰退，此时如铁液温度高可补加合金。从试块上还可看出：如试块周围成圆弧状，并中间凹陷，有的还有一道道皱纹，则也表示球化良好；如试块上表面有麦皮状的点，则表示铁液氧化，易于衰退。在这种情况下，应对炉子进行改造。5观察铁液凝固状况球化处理完毕后，取出少量铁液，浇入30mm圆柱形金属型内，观察凝固期间铁液由表面涌出现象，并根据涌出铁液数量来判断铁液球化情况。球化良好的铁液，固期间表现出很大的石墨膨胀力，铁液表面在凝固开始时有些下降，表面结壳后即有少量铁液由表壳涌出；而球化不良的铁液表面涌出数量较少。6炉前快速金相观察上述各种方法皆是利用球墨铸铁某一特性间接判断球化情况，但生产上各种条件变化甚大，所述方法都具有局限性，而炉前快速金相观察可较多地避免许多因素的干扰，直接观察球化情况。二、炉后金相检验(1)后金相检验主要观察显微组织如石墨形态及分特征金属基体组织夹杂物等通过金相分析可断件量为一改铸质提实基。（2）稀土镁球墨铸铁的化学成分分析也可以说是一种检测手段，如发现问题，配料人员可作适当调整，以免出现重大质量问题。另外，还有力学性能的检测及球墨铸铁件的无损检测等。
