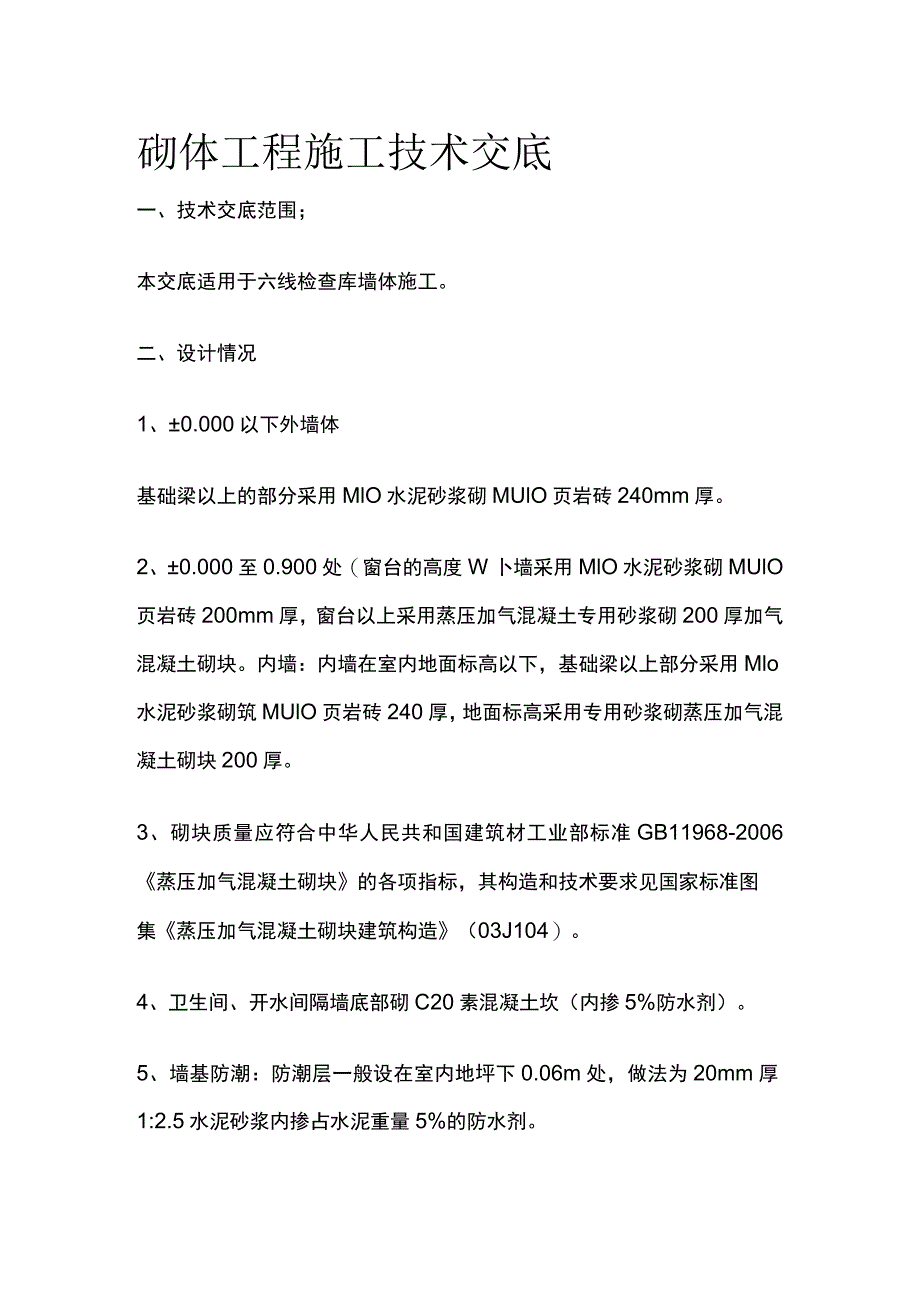

砌体工程施工技术交底全套.docx_第1页
第1页 / 共9页

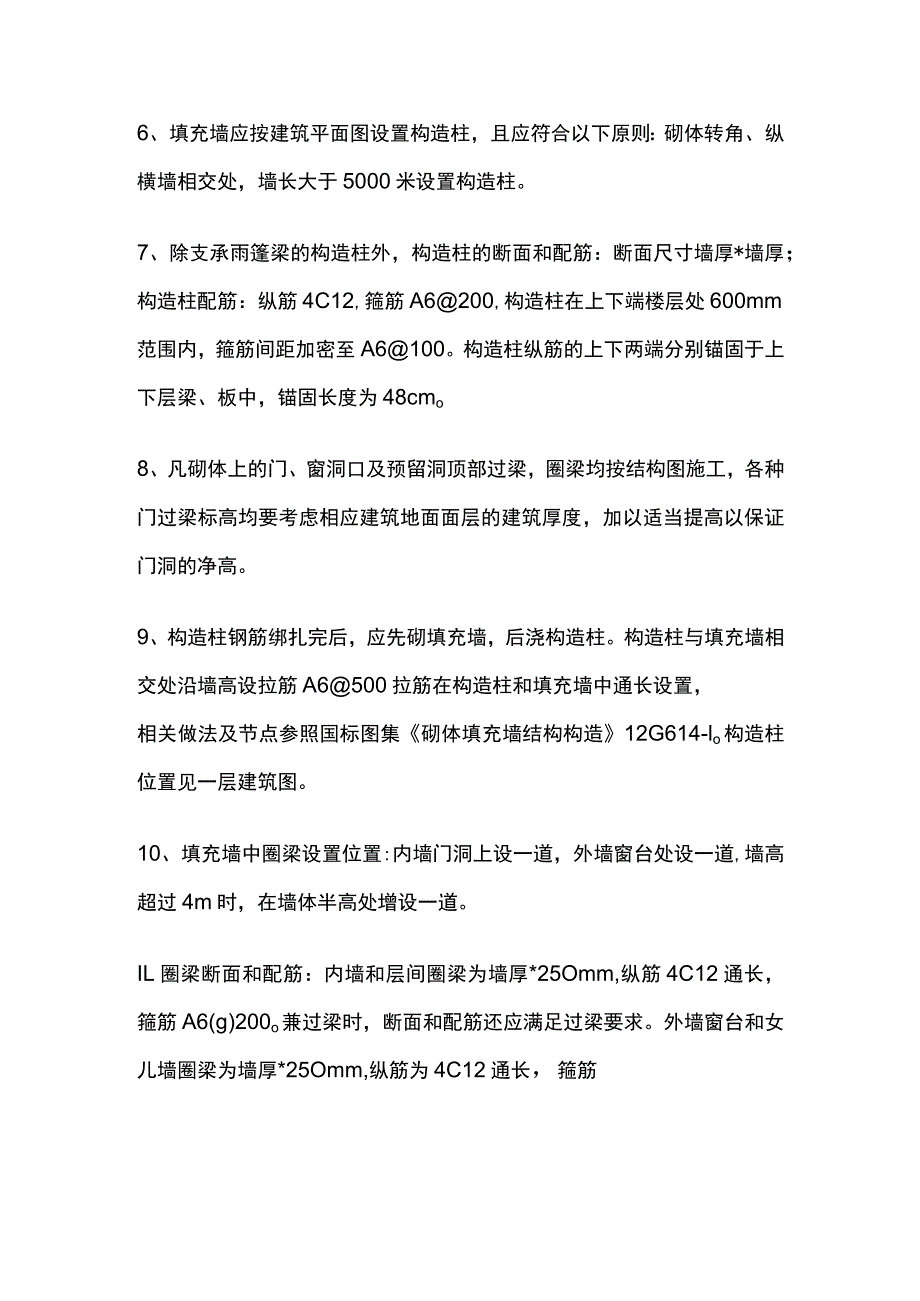

砌体工程施工技术交底全套.docx_第2页
第2页 / 共9页

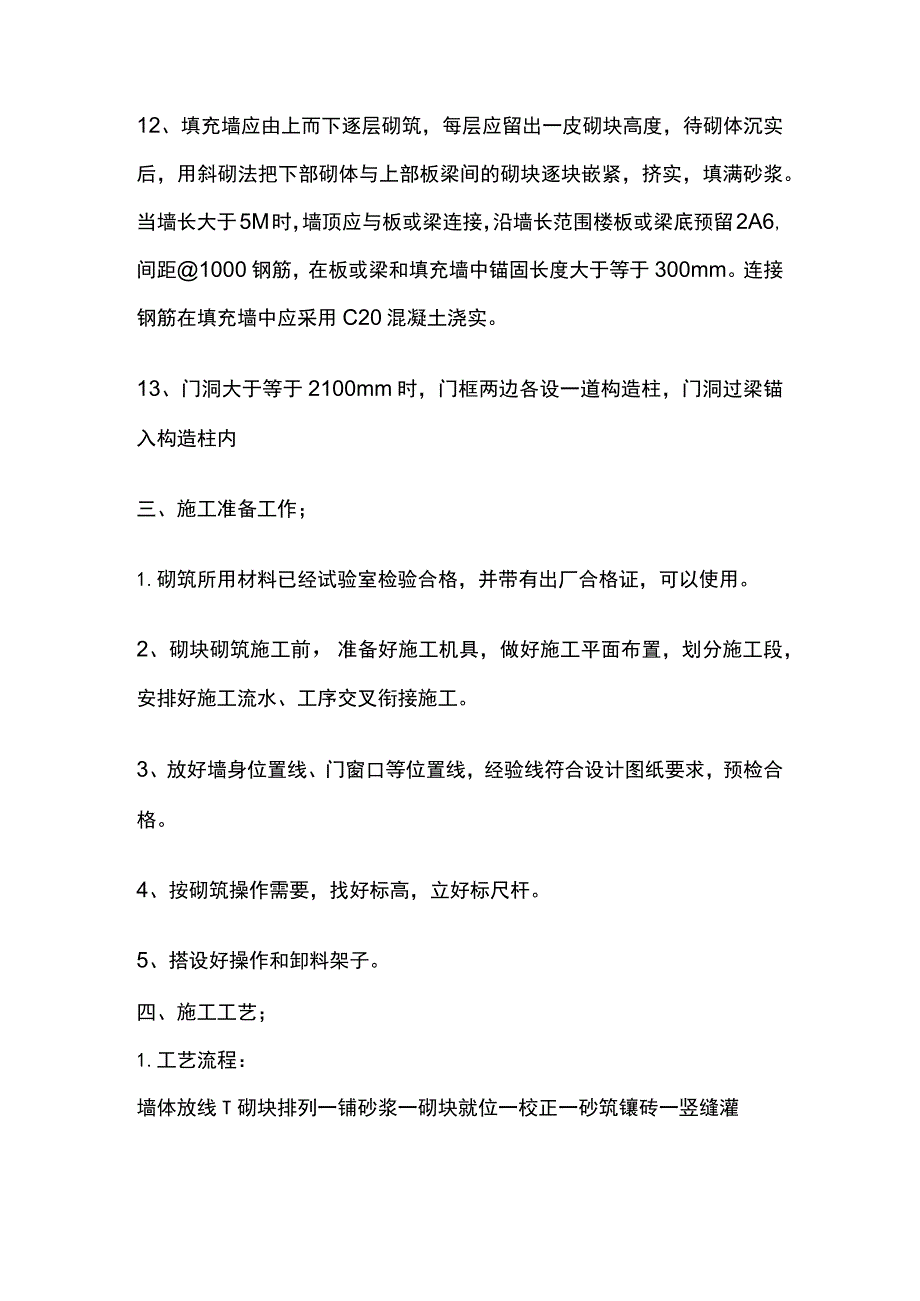

砌体工程施工技术交底全套.docx_第3页
第3页 / 共9页
砌体工程施工技术交底全套.docx_第4页
第4页 / 共9页
砌体工程施工技术交底全套.docx_第5页
第5页 / 共9页
砌体工程施工技术交底全套.docx_第6页
第6页 / 共9页
砌体工程施工技术交底全套.docx_第7页
第7页 / 共9页
砌体工程施工技术交底全套.docx_第8页
第8页 / 共9页
砌体工程施工技术交底全套.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《砌体工程施工技术交底全套.docx》由会员分享,可在线阅读,更多相关《砌体工程施工技术交底全套.docx(9页珍藏版)》请在第壹文秘上搜索。

1、砌体工程施工技术交底一、技术交底范围;本交底适用于六线检查库墙体施工。二、设计情况1、0.000以下外墙体基础梁以上的部分采用MlO水泥砂浆砌MUlO页岩砖240mm厚。2、0.000至0.900处(窗台的高度W卜墙采用MlO水泥砂浆砌MUlO页岩砖200mm厚,窗台以上采用蒸压加气混凝土专用砂浆砌200厚加气混凝土砌块。内墙:内墙在室内地面标高以下,基础梁以上部分采用Mlo水泥砂浆砌筑MUlO页岩砖240厚,地面标高采用专用砂浆砌蒸压加气混凝土砌块200厚。3、砌块质量应符合中华人民共和国建筑材工业部标准GB11968-2006蒸压加气混凝土砌块的各项指标,其构造和技术要求见国家标准图集蒸压

2、加气混凝土砌块建筑构造(03J104)。4、卫生间、开水间隔墙底部砌C20素混凝土坎(内掺5%防水剂)。5、墙基防潮:防潮层一般设在室内地坪下0.06m处,做法为20mm厚1:2.5水泥砂浆内掺占水泥重量5%的防水剂。6、填充墙应按建筑平面图设置构造柱,且应符合以下原则:砌体转角、纵横墙相交处,墙长大于5000米设置构造柱。7、除支承雨篷梁的构造柱外,构造柱的断面和配筋:断面尺寸墙厚*墙厚;构造柱配筋:纵筋4C12,箍筋A6200,构造柱在上下端楼层处600mm范围内,箍筋间距加密至A6100。构造柱纵筋的上下两端分别锚固于上下层梁、板中,锚固长度为48cmo8、凡砌体上的门、窗洞口及预留洞顶

3、部过梁,圈梁均按结构图施工,各种门过梁标高均要考虑相应建筑地面面层的建筑厚度,加以适当提高以保证门洞的净高。9、构造柱钢筋绑扎完后,应先砌填充墙,后浇构造柱。构造柱与填充墙相交处沿墙高设拉筋A6500拉筋在构造柱和填充墙中通长设置,相关做法及节点参照国标图集砌体填充墙结构构造12G614-lo构造柱位置见一层建筑图。10、填充墙中圈梁设置位置:内墙门洞上设一道,外墙窗台处设一道,墙高超过4m时,在墙体半高处增设一道。IL圈梁断面和配筋:内墙和层间圈梁为墙厚*25Omm,纵筋4C12通长,箍筋A6(g)200o兼过梁时,断面和配筋还应满足过梁要求。外墙窗台和女儿墙圈梁为墙厚*25Omm,纵筋为4

4、C12通长,箍筋12、填充墙应由上而下逐层砌筑,每层应留出一皮砌块高度,待砌体沉实后,用斜砌法把下部砌体与上部板梁间的砌块逐块嵌紧,挤实,填满砂浆。当墙长大于5M时,墙顶应与板或梁连接,沿墙长范围楼板或梁底预留2A6,间距1000钢筋,在板或梁和填充墙中锚固长度大于等于300mm。连接钢筋在填充墙中应采用C20混凝土浇实。13、门洞大于等于2100mm时,门框两边各设一道构造柱,门洞过梁锚入构造柱内三、施工准备工作;1.砌筑所用材料已经试验室检验合格,并带有出厂合格证,可以使用。2、砌块砌筑施工前,准备好施工机具,做好施工平面布置,划分施工段,安排好施工流水、工序交叉衔接施工。3、放好墙身位置

5、线、门窗口等位置线,经验线符合设计图纸要求,预检合格。4、按砌筑操作需要,找好标高,立好标尺杆。5、搭设好操作和卸料架子。四、施工工艺;1.工艺流程:墙体放线T砌块排列一铺砂浆一砌块就位一校正一砂筑镶砖一竖缝灌砂浆一勒缝一验收(1)墙体放线:砌体施工前,应将基础面或楼层结构面按标高找平,依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。(2)砌块排列:按砌块排列图在墙体线范围内分块定尺、划线。(3)铺砂浆:将搅拌好的砂浆,通过灰车运至砌筑地点,在砌块就位前,用大铲、灰勺进行分块铺灰,铺灰长度不大于600mm。(4)砌砖时,第一皮砖应根据50线找平,找平层厚度大于2cm时应用细石混凝土找平,小于

6、2cm时用水泥砂浆找平。(5)砌块就位与校正:砌块砌筑前一天应进行浇水湿润,冲去浮尘,清除砌块表面的杂物后方可运就位。砌筑就位应先远后近、先下后上、先外后内;每层开始时,应从转角处或定位砌块处开始;应吊砌一皮、校正一皮,皮皮拉线控制砌体标高和墙面平整度,且砌筑门窗洞口时截面尺寸要符合图纸尺寸要求。(6)砌筑镶砖:用蒸压灰砂砖最后一皮砖,必须选用无横裂的整砖,顶砖镶砌,不得使用半砖。(7)竖缝灌砂浆:每砌一皮砌块,就位校正后,用砂浆灌垂直缝,随后进行灰缝的勒缝(原浆勾缝),深度一般为35mmo五、质量要求1.使用的加气硅砌块和原材料,其技术性能、强度、品种必须符合设计要求,并有出厂合格证,规定试

7、验项目必须符合标准。2、砂浆的品种、弓虽度等级必须达到设计要求,按规定制作试块,试压强度等级不得低于设计强度。3、砌筑错缝应符合规定,不得出现竖向通缝,压缝尺寸应达到本标准的要求。4、转角处、交接处必须同时砌筑,必须留槎时应留斜槎;灰缝均匀一致。5、砌筑砂浆应密实,砌块应平顺,不得出现破槎、松动。6、砌体上的设备槽孔以预留为主,因漏埋或未预留时,应采取措施,不因剔凿而损坏砌体的完整性。7、砌筑施工应及时清除落地砂浆。8、拆除施工架子时,注意保护墙体及门口角。9、构造柱处应留设马牙槎,构造柱马牙槎应先退后进,进退尺寸大于60mm,进退高度宜为1层砌块高度,且在300mm左右。10、每日砌筑高度宜

8、控制在L5m高度内,不得超过1.5m。IL允许偏差范围:项次项目允许偏差(mm)检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽(后塞口)5用尺检查4水平灰缝平直度8用2m靠尺和楔形塞尺检查5外墙上、下窗口偏移用经纬仪或吊线检查六、安全文明施工现场进行高空作业必须系安全带,严禁穿拖鞋进入现场。现场临时用电、动力、照明一律采用橡皮电缆软线,并由专业电工接线,其他人员严禁乱拉电线,用电配箱一律采用安全配电箱统一管理。使用电动机具一定要有漏电保护装置和良好的接地。施工现场临时照明灯具,必须固定在2m以上的木架或

9、墙架上,要经常移动时,必须底脚稳定,铁壳四周及手提把柄要有良好的绝缘装置,玻璃灯泡表面要装铅丝防护罩壳,并有良好接地装置。使用A字扶梯,扶梯脚必须用橡皮包好,中间加铁链或绳子拉牢,使用时要摆稳,上下扶梯时防止断挡及滑下跌伤仰角不得小于60度。施工场地保持清洁,建筑垃圾及废料及时清理到指定地点堆放,工完场清,保证施工场地的清洁和施工道路的畅通。建筑垃圾应装车或装袋运输,严禁从楼上或架子上抛下,造成环境污染。(6)砌体施工时,楼面和屋面堆载不得超过楼板的允许荷载值。施工过程中应采取有效措施防止噪音和粉尘污染。(7)防冻、防滑。施工作业面的防结冰、防滑安全等,作业人员佩戴好冬期防护止冻伤。(8)防火安全。施工现场常见火灾事故发生的原因分析,预防火灾事故的措施,消防器材的正常使用,扑救火灾的方法。(9)安全用电。冬期电取暖设备的安全使用必须注意无人断电。(10)防中毒。固体、液态及挥发性强的气体等有毒害物质的特性,中毒症状的识别,救护中毒人员的安全常识以及预防中毒的知识等。
