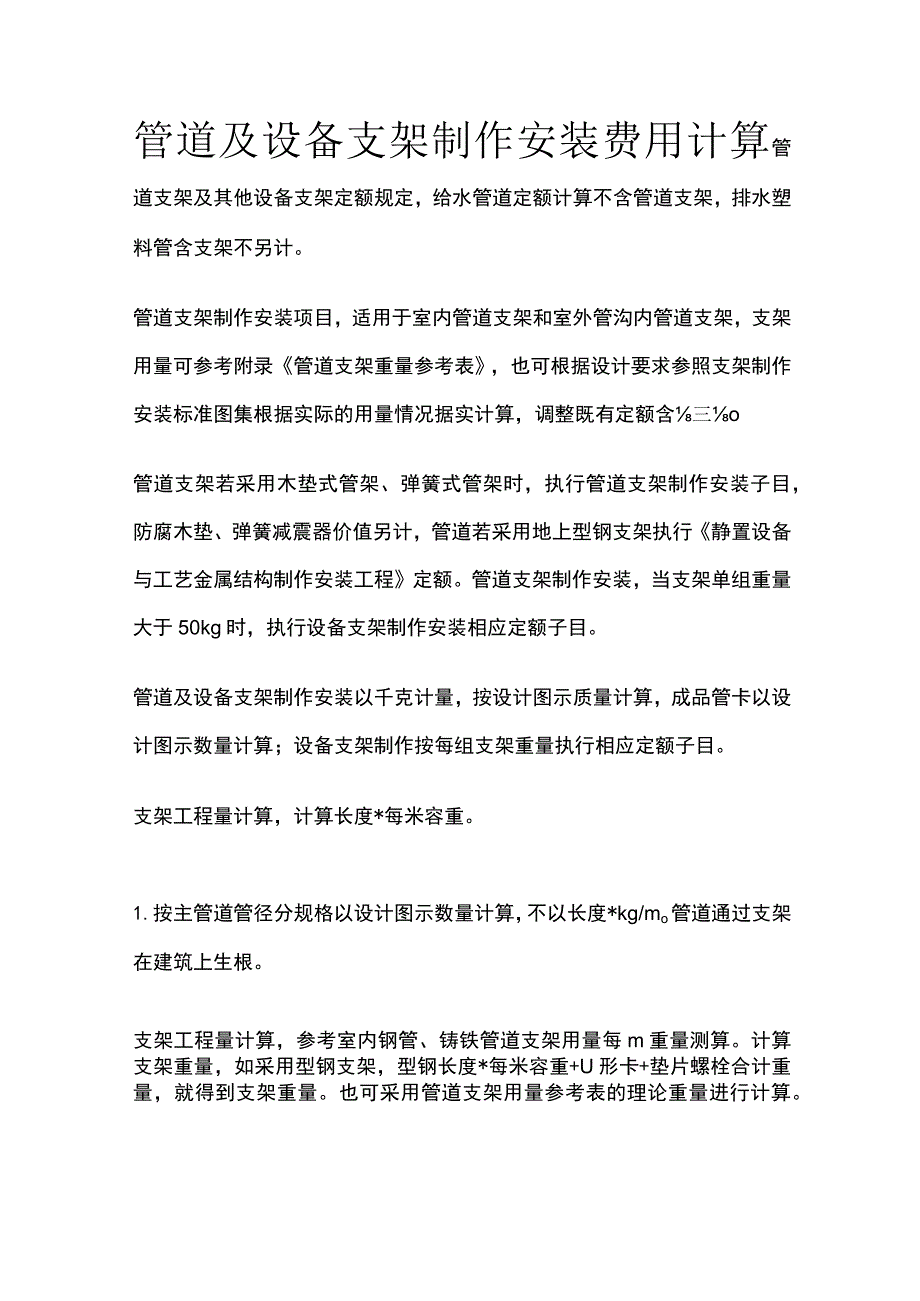

1、管道及设备支架制作安装费用计算管道支架及其他设备支架定额规定，给水管道定额计算不含管道支架，排水塑料管含支架不另计。管道支架制作安装项目，适用于室内管道支架和室外管沟内管道支架，支架用量可参考附录管道支架重量参考表，也可根据设计要求参照支架制作安装标准图集根据实际的用量情况据实计算，调整既有定额含三o管道支架若采用木垫式管架、弹簧式管架时，执行管道支架制作安装子目，防腐木垫、弹簧减震器价值另计，管道若采用地上型钢支架执行静置设备与工艺金属结构制作安装工程定额。管道支架制作安装，当支架单组重量大于50kg时，执行设备支架制作安装相应定额子目。管道及设备支架制作安装以千克计量，按设计图示质量计算，

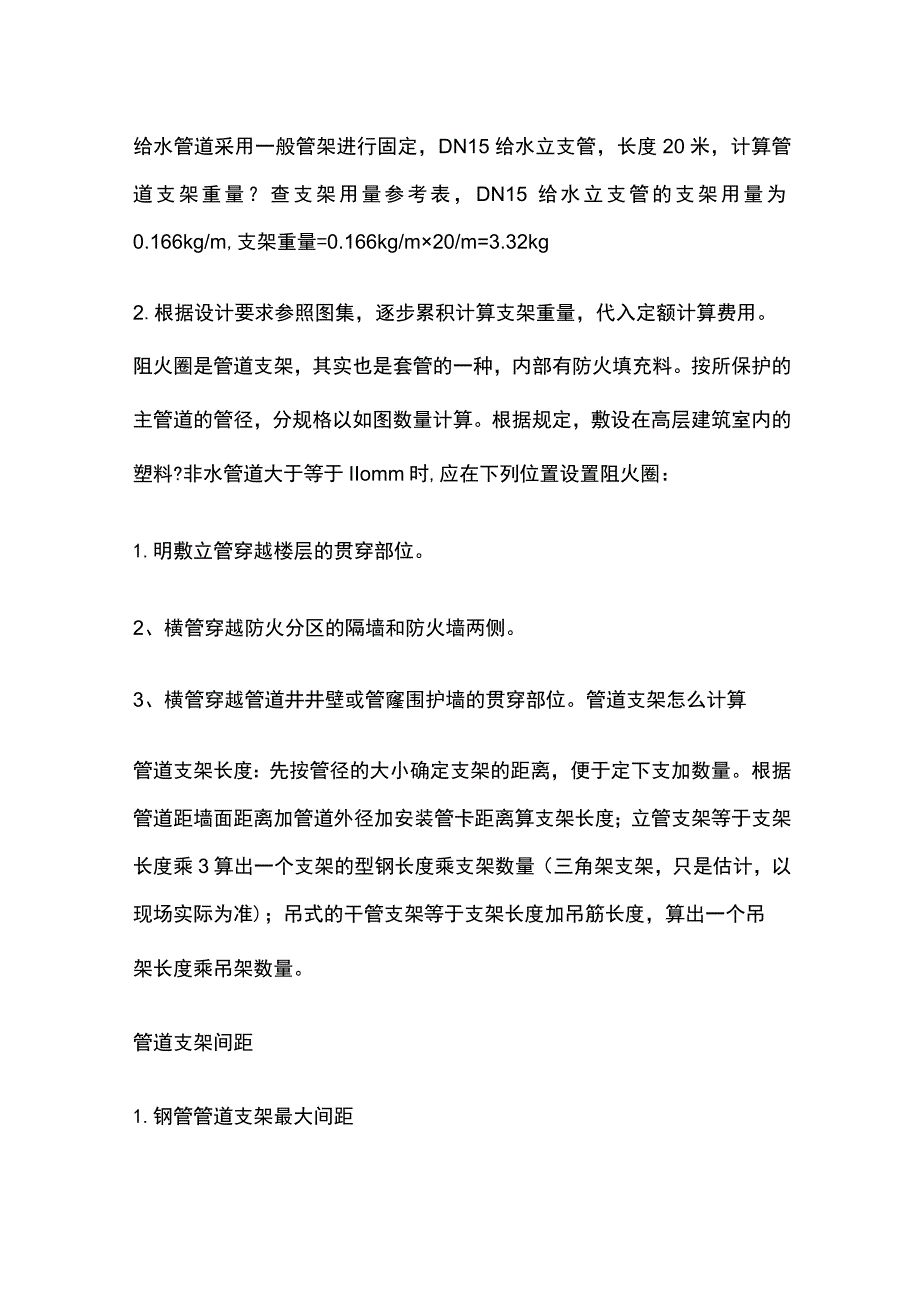

2、成品管卡以设计图示数量计算；设备支架制作按每组支架重量执行相应定额子目。支架工程量计算，计算长度*每米容重。1.按主管道管径分规格以设计图示数量计算，不以长度*kg/mo管道通过支架在建筑上生根。支架工程量计算，参考室内钢管、铸铁管道支架用量每m重量测算。计算支架重量，如采用型钢支架，型钢长度*每米容重+U形卡+垫片螺栓合计重量，就得到支架重量。也可采用管道支架用量参考表的理论重量进行计算。给水管道采用一般管架进行固定，DN15给水立支管，长度20米，计算管道支架重量？查支架用量参考表，DN15给水立支管的支架用量为0.166kg/m,支架重量=0.166kg/m20/m=3.32kg2.根据
3、设计要求参照图集，逐步累积计算支架重量，代入定额计算费用。阻火圈是管道支架，其实也是套管的一种，内部有防火填充料。按所保护的主管道的管径，分规格以如图数量计算。根据规定，敷设在高层建筑室内的塑料?非水管道大于等于IIomm时,应在下列位置设置阻火圈：1.明敷立管穿越楼层的贯穿部位。2、横管穿越防火分区的隔墙和防火墙两侧。3、横管穿越管道井井壁或管窿围护墙的贯穿部位。管道支架怎么计算管道支架长度：先按管径的大小确定支架的距离，便于定下支加数量。根据管道距墙面距离加管道外径加安装管卡距离算支架长度；立管支架等于支架长度乘3算出一个支架的型钢长度乘支架数量（三角架支架，只是估计，以现场实际为准)；吊

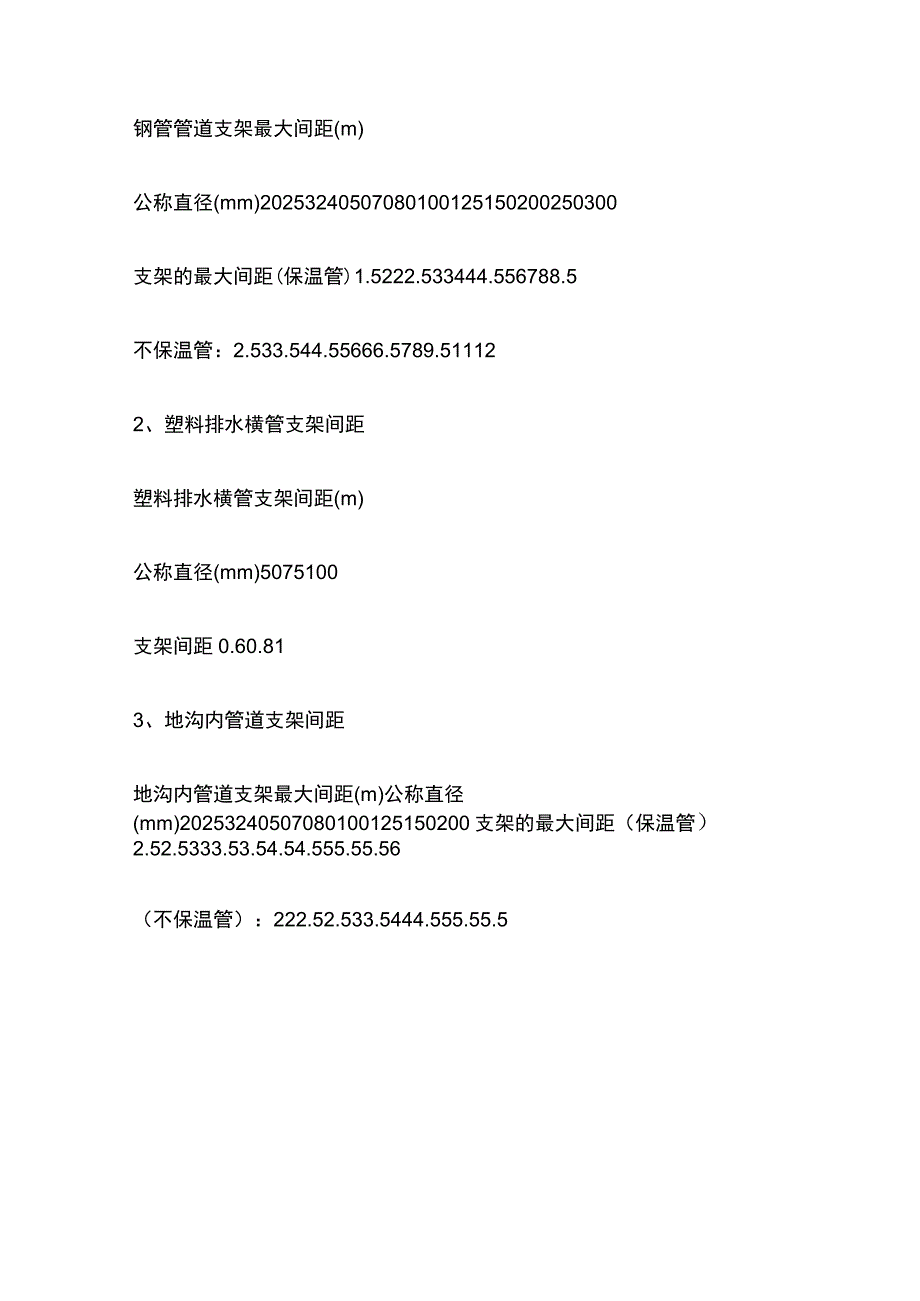

4、式的干管支架等于支架长度加吊筋长度，算出一个吊架长度乘吊架数量。管道支架间距1.钢管管道支架最大间距钢管管道支架最大间距(m)公称直径(mm)20253240507080100125150200250300支架的最大间距(保温管)1.5222.533444.556788.5不保温管：2.533.544.55666.5789.511122、塑料排水横管支架间距塑料排水横管支架间距(m)公称直径(mm)5075100支架间距0.60.813、地沟内管道支架间距地沟内管道支架最大间距(m)公称直径(mm)20253240507080100125150200支架的最大间距（保温管）2.52.5333.53.54.54.555.55.56（不保温管）：222.52.533.5444.555.55.5
