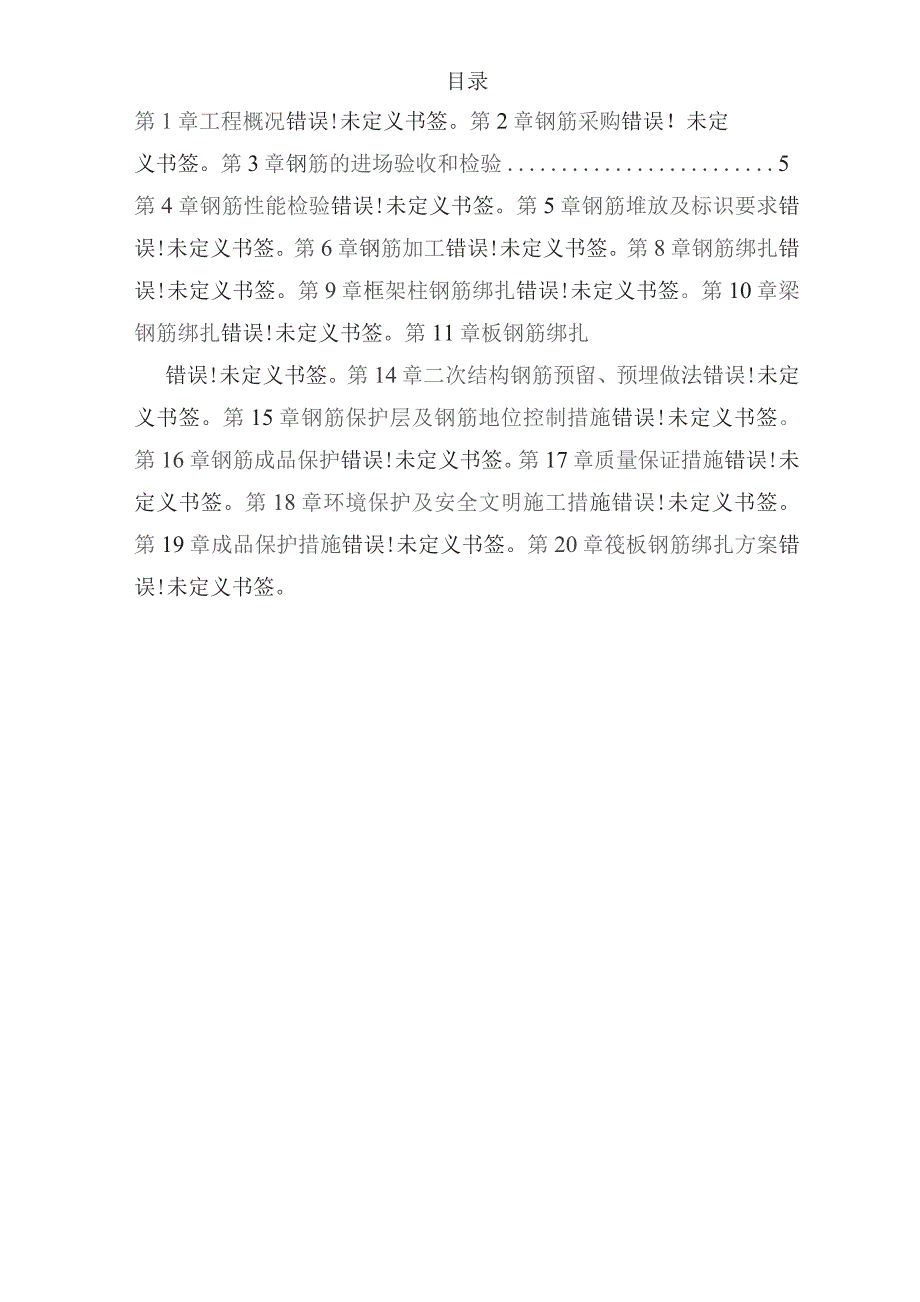

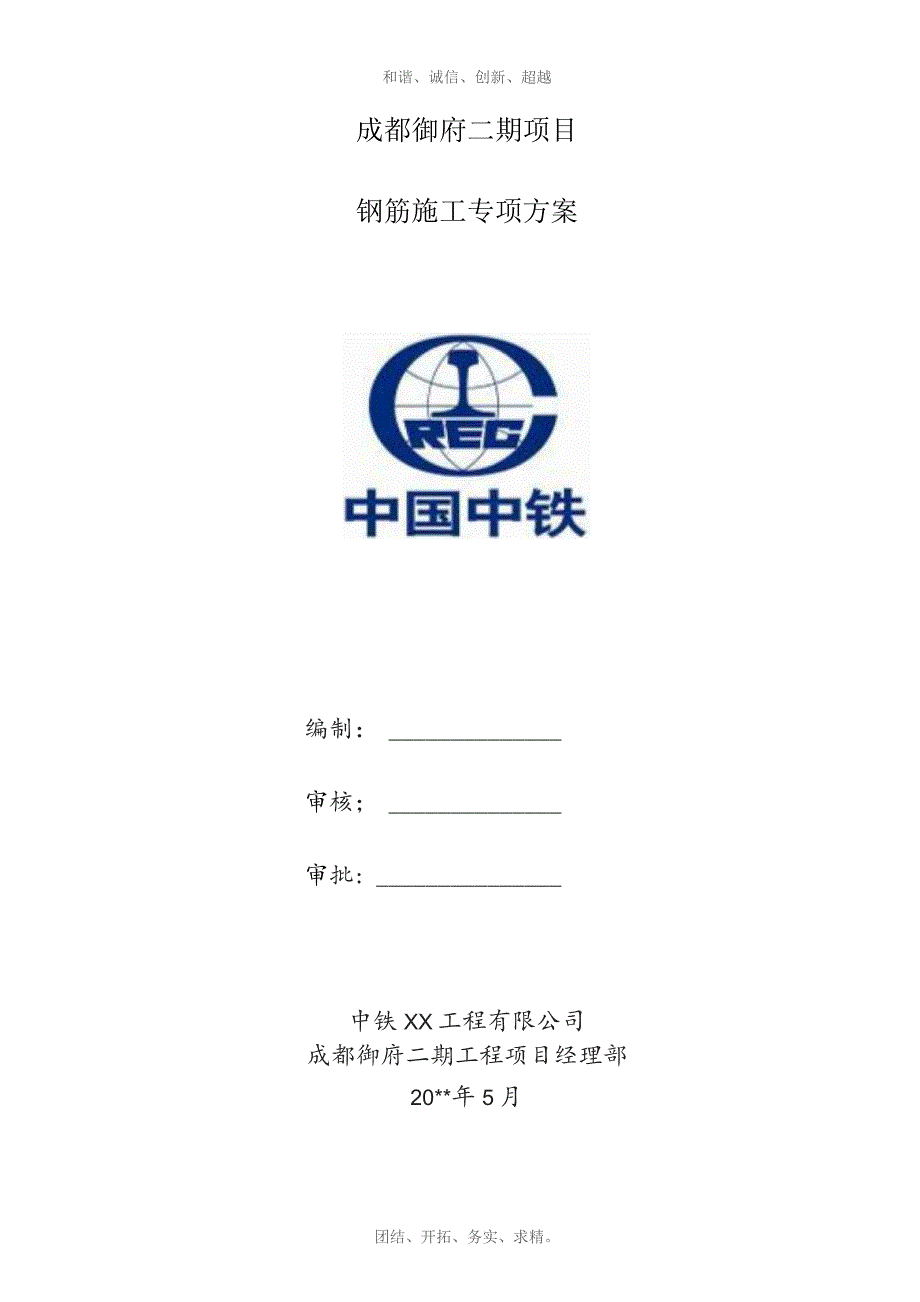

1、和谐、诚信、创新、超越成都御府二期项目钢筋施工专项方案编制：审核；审批:中铁XX工程有限公司成都御府二期工程项目经理部20*年5月团结、开拓、务实、求精。目录第1章工程概况错误!未定义书签。第2章钢筋采购错误！未定义书签。第3章钢筋的进场验收和检验5第4章钢筋性能检验错误!未定义书签。第5章钢筋堆放及标识要求错误!未定义书签。第6章钢筋加工错误!未定义书签。第8章钢筋绑扎错误!未定义书签。第9章框架柱钢筋绑扎错误!未定义书签。第10章梁钢筋绑扎错误!未定义书签。第11章板钢筋绑扎错误!未定义书签。第14章二次结构钢筋预留、预埋做法错误!未定义书签。第15章钢筋保护层及钢筋地位控制措施错误!未定

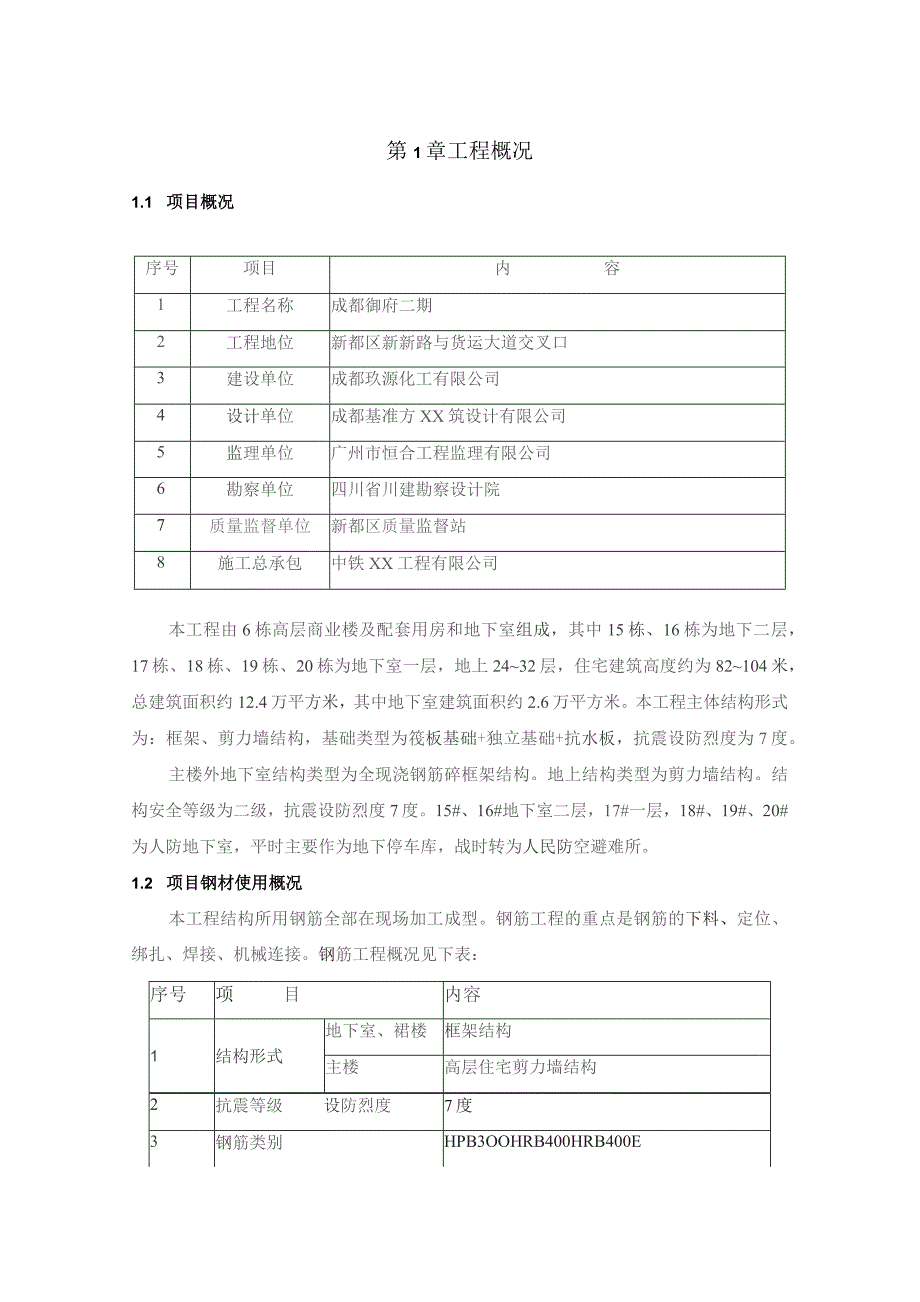

2、义书签。第16章钢筋成品保护错误!未定义书签。第17章质量保证措施错误!未定义书签。第18章环境保护及安全文明施工措施错误!未定义书签。第19章成品保护措施错误!未定义书签。第20章筏板钢筋绑扎方案错误!未定义书签。第1章工程概况1.1 项目概况序号项目内容1工程名称成都御府二期2工程地位新都区新新路与货运大道交叉口3建设单位成都玖源化工有限公司4设计单位成都基准方XX筑设计有限公司5监理单位广州市恒合工程监理有限公司6勘察单位四川省川建勘察设计院7质量监督单位新都区质量监督站8施工总承包中铁XX工程有限公司本工程由6栋高层商业楼及配套用房和地下室组成，其中15栋、16栋为地下二层，17栋、1
3、8栋、19栋、20栋为地下室一层，地上2432层，住宅建筑高度约为82104米，总建筑面积约12.4万平方米，其中地下室建筑面积约2.6万平方米。本工程主体结构形式为：框架、剪力墙结构，基础类型为筏板基础+独立基础+抗水板，抗震设防烈度为7度。主楼外地下室结构类型为全现浇钢筋碎框架结构。地上结构类型为剪力墙结构。结构安全等级为二级，抗震设防烈度7度。15#、16#地下室二层，17#一层，18#、19#、20#为人防地下室，平时主要作为地下停车库，战时转为人民防空避难所。1.2 项目钢材使用概况本工程结构所用钢筋全部在现场加工成型。钢筋工程的重点是钢筋的下料、定位、绑扎、焊接、机械连接。钢筋工程
4、概况见下表：序号项目内容1结构形式地下室、裙楼框架结构主楼高层住宅剪力墙结构2抗震等级设防烈度7度3钢筋类别HPB3OOHRB400HRB400E4钢筋接头型式绑扎、焊接、机械连接（直螺纹连接）5焊条E4303E5OO3E55036现场主要钢筋直径6、8、10、12、14、16、18、20、22.251.3编制依据御府二期（1、3号地块）工程设计图纸：施工合同、设计交底、洽商变更、本工程施工组织设计；混凝土结构工程施工质量验收规范GB50204-20*建筑工程施工质量统一验收标准GB50300-2013钢筋焊接及验收规程JGJ18-2012钢筋机械连接技术规程JGJlO7-20*混凝土结构施工
5、规范GB50666-20*混凝土结构施工图平面整体表示方法制图规则和构造16GlOI-（I3）建筑抗震设计规范GB50011-2010（20*版）；建筑物抗震构造详图11G329T；滚轧直螺纹钢筋连接接头JGJ163-2013:建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工安全技术统一规范GB50870-2013第2章钢筋采购依据总体施工进度计划安置，由项目工程部按业主方原料目录编制原料采购计划，由业主方统一采购供应。为保证所承建工程质量最终到达质量目的和业主要求，公司对项目所使用原料、半成品、机械设施等实行全进程的管理和控制。从送样报批、签订合同、供应至现场、到最终在工程
6、上使用的各个环节，均实行质量把关、责任落实到人。一切钢材采购单上报业主、设计、监理批准后进行采购。第3章钢筋的进场验收和检验钢筋进场应有出厂质量证明书或实验报告。钢筋表面或每捆钢筋必须有标识，标识上必须写明此部分钢筋所用工程部位、对应配筋单号及其上的钢筋号。进场钢筋由项目组织验收，验收时要严厉按相关规范、配筋单及方案执行，不合格的钢筋坚决要求退场，并作好相关物资管理记载和重新进场计戈IJ。3.1 钢筋外观检验对进场的钢筋，在保证设计规格及力学性能的情况下，钢筋表面必须干净无损伤，不得有颗粒或片状铁锈、裂纹、结疤、折叠、油渍和污漆等，钢筋端头必须保证平直无曲折。钢筋表面的凸块不允许超越螺纹的高度
7、O3.2 钢筋原材验收原材实验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态、同冶炼方法的钢筋W60T可作为一批；原材复试应符合有关规范要求，且见证取样数必须2总实验数的30%。第4章钢筋性能检验4.1 力学性能的检验4.1.1 热轧带肋钢筋每一验收批取一组试件（拉伸2个、曲折2个），取样时从同一验收批中任选的两根钢筋中切取试样，切取试件时，从每根钢筋端部先截去50cm,然后再截取两根，一根做拉伸实验（包括屈服点、抗拉强度和伸长率），另一根做曲折实验。实验时，如有一个实验结果不符合规范所规定的数值时，则应另取双倍的试样，对不合格的项目做第二次实验，如仍有一根试样不合格，则该批钢筋为不
8、合格品不予验收。4.1.2 低碳钢热轧圆盘圆螺条：每一验收批取一组试件，其中拉伸1个、曲折2个（取自不同盘）。切取试件时，从每盘钢筋端部先截去50cm,然后再截取所需长度试样，分别做拉伸实验（包括屈服点、抗拉强度和伸长率）及曲折实验。实验时，如有一个实验结果不符合规范所规定的数值时，则应另取双倍的试样，对不合格的项目做第二次实验，如仍有一根试样不合格，则该批钢筋为不合格品不予验收。4.2 化学性能的检验对化学成分不合格或加工中发生脆断、焊接性能不良或机械性能显著不正常，对该批钢筋有怀疑的必须进行化学成分检验。第5章钢筋堆放及标识要求5.1 堆放场地要求本工程钢筋全部采用现场加工，施工现场设置钢
9、筋料场、钢筋加工场及钢筋半成品存放场，其平面部署图详见附图结构阶段施工现场部署图。现场设置搭设四个钢筋加工棚（其中一个为1#地块地下室临时加工棚），各自配备单独配电箱,确保加工用电量。钢筋加工场地做好排水措施。堆放钢筋的场地要坚实平整，在场地基层上用C30混凝土硬化，硬化厚度不小于200mm,钢筋堆放场长度不小于12米，宽度不小于5米，并从中间向两边设排水坡度，避免基层出现积水。堆放时钢筋下面砌地垄墙，地垄墙厚度（高度）不应小于20cm,间距1500mm,以防止钢筋锈蚀和污染（如下图所示）,钢筋堆放时应有防雨措施。5.2 原材堆放钢筋原材进入现场后，按照阶段性结构施工平面图的地位分规格、分型号
10、进行堆放，不能为了卸料方便而随意乱放、原料进行覆盖。5.2.1 成品钢筋堆放将加工成型的成品钢筋应分区、分楼号、分部、分层、分段和构件名称按号码顺序堆放，同一部位钢筋或同一构件要堆放在一起，保证施工方便，钢筋堆场同样应该进行硬化和采用防雨措施，堆场面积应满足堆放需求。5.2.2 钢筋标识钢筋原材及成品钢筋堆放场地必须设有显著标识牌，钢筋原材标识牌上应注明钢筋进场时间、受检状态、钢筋规格、长度、产地等；成品钢筋标识牌上应注明使用部位、钢筋规格、钢筋简图、加工制作人及受检状态。第6章钢筋加工6.1 备料钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等在使用前处置洁净；钢筋代换应遵循规范要求并征得设计
11、同意。6.2 钢筋的调直本工程I级钢筋采用钢筋调直机进行调直；对于In级钢筋，供货厂家在运输进程中能保证钢筋不曲折、不变形，如果出现曲折、变形情况，可采用锤击或扳直的方法进行调直。6.3 钢筋的除锈钢筋加工前，先对由于湿润或雨水引起的钢筋锈蚀进行除锈。一切钢筋采用钢丝刷进行手工除锈。6.4 钢筋的加工制作(1)钢筋配筋单依据工程的施工图纸及规范要求，各劳务承包配筋员对工程各部位进行详细的钢筋配置，配置进程中，若发现梁、柱、板交叉处钢筋过密，肯定要先放样，提前采用措施,便于现场的加工制作和就位。配筋推必须先经专业配筋审核员审核,无误后交项目分管工长、技术部审核签字后方可进行钢筋加工。(2)钢筋的
12、切断采用钢筋切断机及砂轮切割机对钢筋进行切断。切断时要保证刀片与袭击刀片刀口的距离，直径20mm的钢筋宜重叠l-2mm,直径22Omm的钢筋宜留3mm左右，以保证钢筋的下料长度O（3）钢筋的成型采用钢筋曲折机对钢筋进行成型。将切割好的钢筋按照配筋单分段、分层、分部位、分规格进行曲折成型。I级钢筋末端做成180弯钩，其圆弧曲折直径不小于钢筋直径的2.5倍且不应小于受力钢筋的直径,平直长度应符合设计和规范要求，顶板支座负弯矩钢筋末端做成90。弯钩，平直长度应符合规范和设计要求；IIl级钢筋采用钢筋曲折成型机进行曲折成型，当钢筋末端做成135弯折时,其圆弧曲折直径不应小于钢筋直径的4倍，平直长度应符
13、合设计要求:钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。箍筋的末端弯钩为135,箍筋的曲折直径应大于受力钢筋的直径，且不小于箍筋直径的2.5倍，抗震结构箍筋平直长度为IOcLI级钢筋180。弯钩D5d（4）钢筋加工允许偏差项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折地位+20箍筋内净尺寸56.5钢筋连接本工程钢筋竖向钢筋连接采用绑扎搭接、电渣压力焊连接和机械连接；水平钢筋采用绑扎搭接、单面搭接焊连接、钢筋闪光对焊连接及机械连接方法。对于直径W12mm的钢筋应进行绑扎连接。直径N14mm22mm的钢筋采用焊接连接的方法。对于钢筋直径225mm的钢筋
14、采用等强剥肋滚压直螺纹连接。钢筋接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端必须离开拐点NlOd。当设计有特殊要求的连接时应遵循设计文件。另外，本工程地下室18栋、19栋、20栋为人防地下室，钢筋连接还应遵循人防设计规范。6.6 钢筋绑扎搭接6.6.1 钢筋绑扎接头要求绑扎接头中钢筋横向净距大于或等于钢筋直径且不小于25mm同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50%。6.6.2 钢筋搭接长度要求【说明；钢筋搭接长度应符合设计要求，当图纸没有明确要求时，应符合规范要求，下表为规范抄录下来】钢筋类别碎强度等级C25C3OC35C40C45C50C552C60HPB300一、二级抗震39d35d32d29d28d26d25d24d三级抗震36d32d29d26d25d24d23d22d四级或非抗震34d30d28d25d24d23d22d21dHRB335一、二级抗震38d33d31d29d26d25d24d24d三级抗震35d31d28d26d24d23d22d22d四级或非抗震33d29d27d25d23d22d21d21dHRB400一、二级抗震46d40
