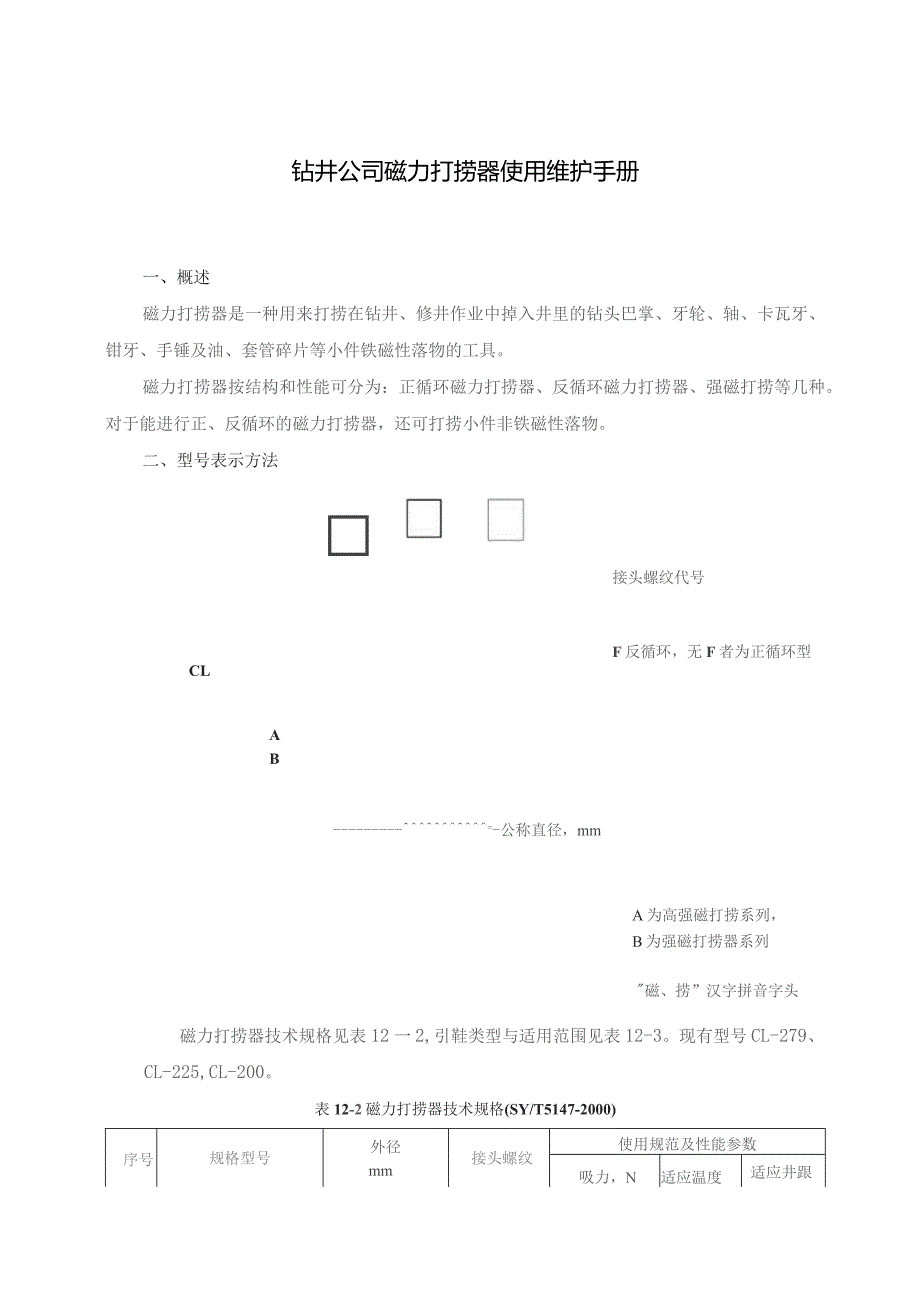

1、钻井公司磁力打捞器使用维护手册一、概述磁力打捞器是一种用来打捞在钻井、修井作业中掉入井里的钻头巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。磁力打捞器按结构和性能可分为：正循环磁力打捞器、反循环磁力打捞器、强磁打捞等几种。对于能进行正、反循环的磁力打捞器，还可打捞小件非铁磁性落物。二、型号表示方法接头螺纹代号F反循环，无F者为正循环型CLAB=-公称直径，mmA为高强磁打捞系列，B为强磁打捞器系列磁、捞”汉字拼音字头磁力打捞器技术规格见表12一2,引鞋类型与适用范围见表12-3。现有型号CL-279、CL-225,CL-200。表12-2磁力打捞器技术规格(SY/T5

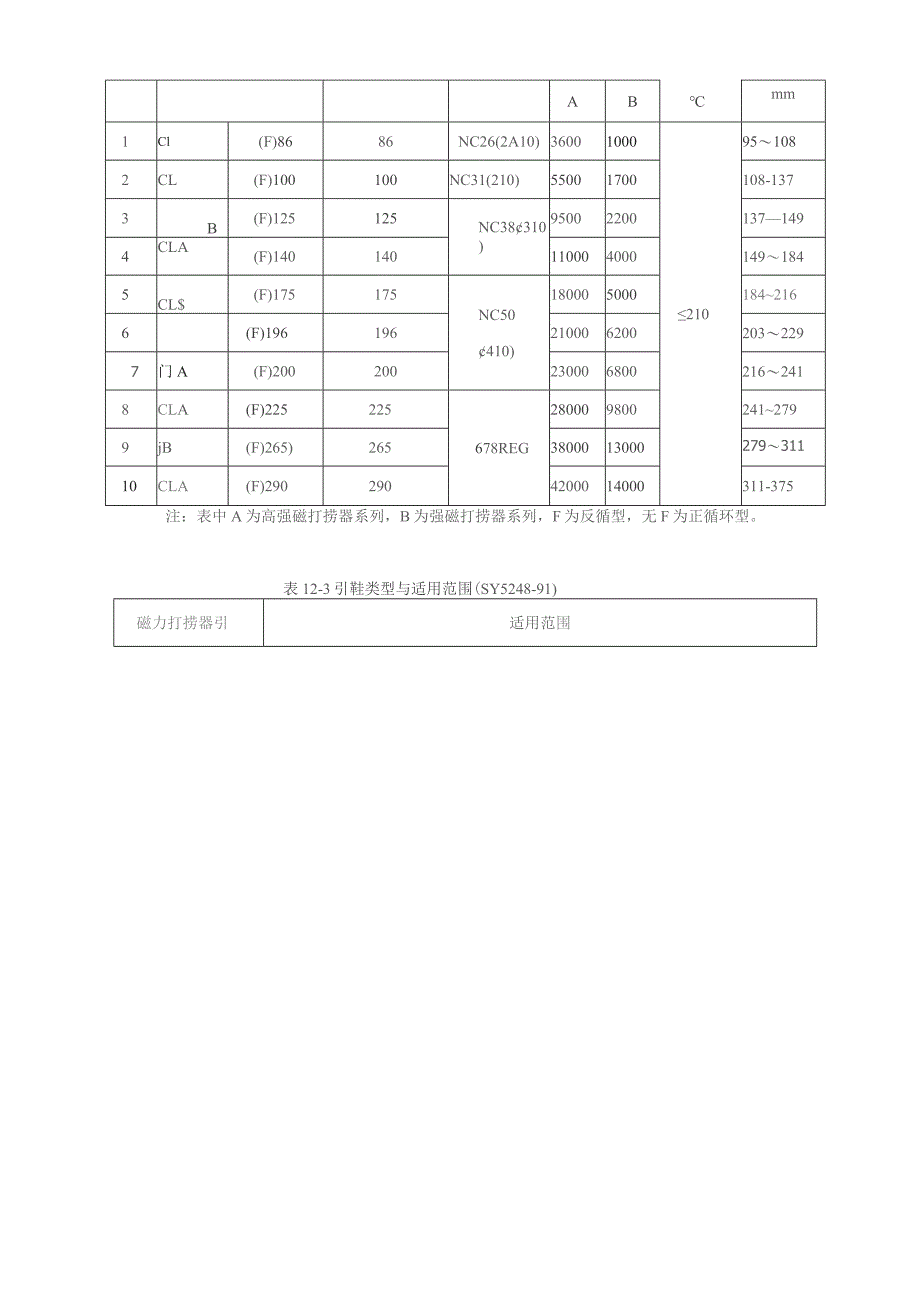

2、147-2000)序号规格型号外径mm接头螺纹使用规范及性能参数吸力，N适应温度适应井跟mmAB1Cl(F)8686NC26(2A10)36001000210951082CL(F)100100NC31(210)55001700108-1373B(F)125125NC38310)950022001371494CLA(F)1401401100040001491845CL$(F)175175NC50410)1800050001842166(F)1961962100062002032297门A(F)2002002300068002162418CLA(F)225225678REG280009800241
3、2799jB(F)265)265380001300027931110CLA(F)2902904200014000311-375注：表中A为高强磁打捞器系列，B为强磁打捞器系列，F为反循型，无F为正循环型。表12-3引鞋类型与适用范围(SY5248-91)磁力打捞器引适用范围鞋类型选择平鞋（护丝）适用于尺寸较大，数量多，分布较分散的井下落物打捞，但对于锥形井底或落物压入井底的情况不宜采用。拨鞋适用于落物被泥饼粘住或压入井底的落物打捞，但对于落物大于拨鞋内径时不宜采用快鞋适用于井径不规则或井底呈锥形造成磁心无法接触落物的打捞。它具有修整井壁、井底和切碎较大井下落物的作用，以便捞取三、结构、工作原理

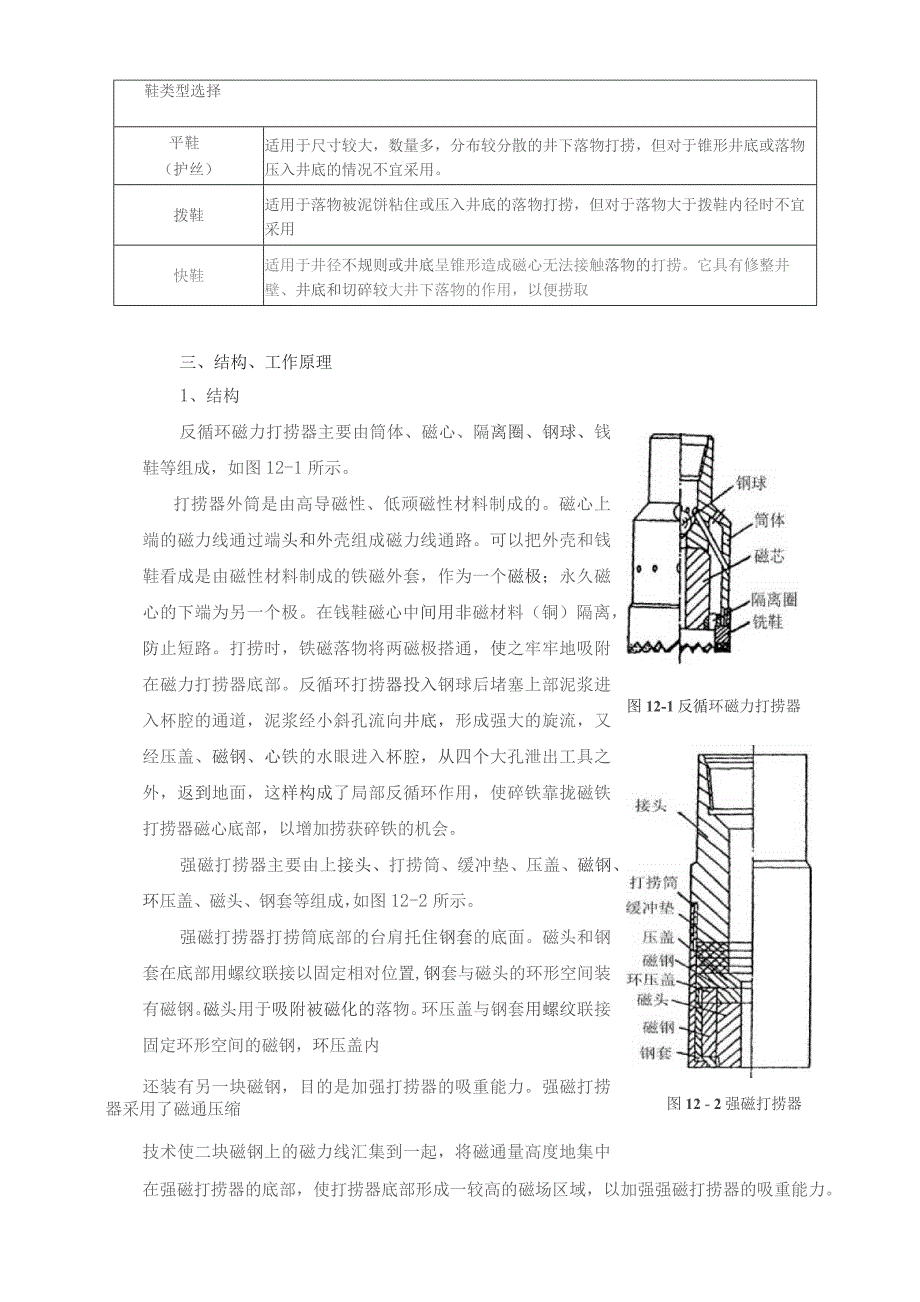

4、1、结构反循环磁力打捞器主要由筒体、磁心、隔离圈、钢球、钱鞋等组成，如图12-1所示。打捞器外筒是由高导磁性、低顽磁性材料制成的。磁心上端的磁力线通过端头和外壳组成磁力线通路。可以把外壳和钱鞋看成是由磁性材料制成的铁磁外套，作为一个磁极；永久磁心的下端为另一个极。在钱鞋磁心中间用非磁材料（铜）隔离，防止短路。打捞时，铁磁落物将两磁极搭通，使之牢牢地吸附在磁力打捞器底部。反循环打捞器投入钢球后堵塞上部泥浆进入杯腔的通道，泥浆经小斜孔流向井底，形成强大的旋流，又经压盖、磁钢、心铁的水眼进入杯腔，从四个大孔泄出工具之外，返到地面，这样构成了局部反循环作用，使碎铁靠拢磁铁打捞器磁心底部，以增加捞获碎铁
5、的机会。强磁打捞器主要由上接头、打捞筒、缓冲垫、压盖、磁钢、环压盖、磁头、钢套等组成，如图12-2所示。强磁打捞器打捞筒底部的台肩托住钢套的底面。磁头和钢套在底部用螺纹联接以固定相对位置,钢套与磁头的环形空间装有磁钢。磁头用于吸附被磁化的落物。环压盖与钢套用螺纹联接固定环形空间的磁钢，环压盖内图12-1反循环磁力打捞器图12 - 2强磁打捞器还装有另一块磁钢，目的是加强打捞器的吸重能力。强磁打捞器采用了磁通压缩技术使二块磁钢上的磁力线汇集到一起，将磁通量高度地集中在强磁打捞器的底部，使打捞器底部形成一较高的磁场区域，以加强强磁打捞器的吸重能力。2、工作原理磁力打捞器以壳体引鞋和铁心为二个同心环
6、磁极，这二个磁极通路之间为无铁磁材料区域，从而使铁心、引鞋最下端具有很高的磁场强度。由于磁通路是同心的，因此磁力线呈辐射状，并集中于靠近打捞器下端的中心处，可把小块铁磁性落物磁化吸附在磁极中心。这种结构形式的磁力打捞器，即使所吸住的大块落物跨接在心铁、引鞋间也不会切断磁通路，而且还可吸附一些与其相接触的小型落物，实现打捞。四、使用、操作1、根据井眼直径及落物特点，选择磁力打捞器及引鞋。钱鞋的选择可根据井下情况和表12-3确定。(D平鞋：它的底面与磁心底位于一平面，与井下落物接触面积大，因而吸力也大。适用于尺寸较大，数量多，分布较分散的井下落物打捞，但对于锥形井底或落物压入井底的情况不宜采用。(
7、2)拨鞋：它具有高出磁心底部用于拨动落物的拨鞋环，适用于落物被泥饼粘住或压入井底的落物打捞，但对于落物大于拨鞋内径时不宜采用。(3)钱鞋：它有一个高出磁心底部的钱鞋环，适用于井径不规则或井眼呈锥形,磁心无法接触落物的情况,具有修整井壁、井底和切碎较大井下落物的作用，以便捞取。2、下井前应检查吸力、外观、螺纹及水眼情况。3、反循环磁力打捞器钢环与球座应吻合。4、反循环磁力打捞器的钢球必须能通过全部钻具和配合接头水眼。5、将磁力打捞器放在垫有木板或胶板的转盘上，接上钻具下井。6、钻具配合：磁力打捞器+打捞杯+钻杆+方钻杆。7、将磁力打捞器下至离井底Im左右，开泵循环洗井，把落物周围的岩屑冲洗干净8
8、、反循环磁力打捞器根据引鞋类型采取不同的打捞方法(1)采用平鞋时，必须边循环边慢慢下放钻具，与井底落物接触，钻压不大于5KN。然后边循环边上提钻具O.3O.5m,停泵，把打捞器转一方位，再慢慢下放钻具，使打捞器与落物接触，这样反复几次，视方入最少时即可起钻。(2)采用拨鞋时，必须边循环、边间断转动、边下放钻具，使磁力打捞器底部与落物接触，接触时严禁转动钻具。然后边循环边上提钻具0.30.5m,用同样的方法停泵、转一方位、下放与落物接触，反复几次，落物被磁心吸住即可起钻。(3)采用钱鞋时，操作方法与采用拨鞋时相同；只须把间断转动钻具变为连续转动钻具。在软地层打捞时，应特别注意转动下放深度和所加的
9、钻压，防止压入地层使打捞失败。9、起钻时操作平稳，禁止采用转盘卸扣，在遇阻卡时不可猛提猛放，以防碰掉落物。10若条件许可，可用电缆+磁性定位器与磁力打捞器连接进行打捞。11、注意事项(1)充磁式磁力打捞器下井前，必须先给磁心充磁，并注意充磁极性，不得接反。(2)上卸磁力打捞器时应在木板上进行，不得将磁力打捞器直接坐在转盘或其它金属物面上。不得猛烈震击，以免失磁。(3)存放时，盖好护磁板，注意不要让铁磁物质将两极短路。五、现场维护保养1、起出磁力打捞器后用清水将内外冲洗干净。对反循环磁力打捞器将钢球取出洗净、擦干、涂脂后置于提环接头的空室内。2、检查接头、筒体和钱鞋，将螺纹部位涂上防腐脂，磁钢下
10、部盖上护磁板。3、存放在通风干燥处，禁止两磁钢对放。4、现场检查，出现判修、判废依据情况之一应回收修理或报废。六、维修1、清洗，检查接头、筒体和快鞋。2、对反循环磁力打捞器要检查阀座损坏程度，表面不光滑或有刺痕应更换阀座。已磨损的钱鞋补焊粒度为35mm碳化鸽修复。把钢球置于提环接头的空室内。3、检查磁心吸力，不小于规定吸力的85%,为合格。4、接头丝扣按SY/T5446与JB/T8468规定的方法进行无损检测，涂上丝扣油，并戴上护丝，涂漆防腐，磁钢下部盖上护磁板。七判修、判废依据1、判修依据(1)螺纹不符合塔指Q/CNPC-TZ52-2003规定，进行修理。(2)接头、筒体和钱鞋等变形、损伤井场不能排除，应回收修理(3)筒体内无法冲洗干净，应回收修理。(4)磁心吸力小于规定吸力的85%。2、判废依据(1)接头或筒体变形、损伤无修复价值，接头、筒体无损检测有缺陷的，应予判废.(2)磁心吸力不能恢复到规定吸力的85%,应予判废。八、标准、规范SY/T5147-2000磁力打捞器、SY/T5572-93钻井用打捞工具分类与通用技术条件。
