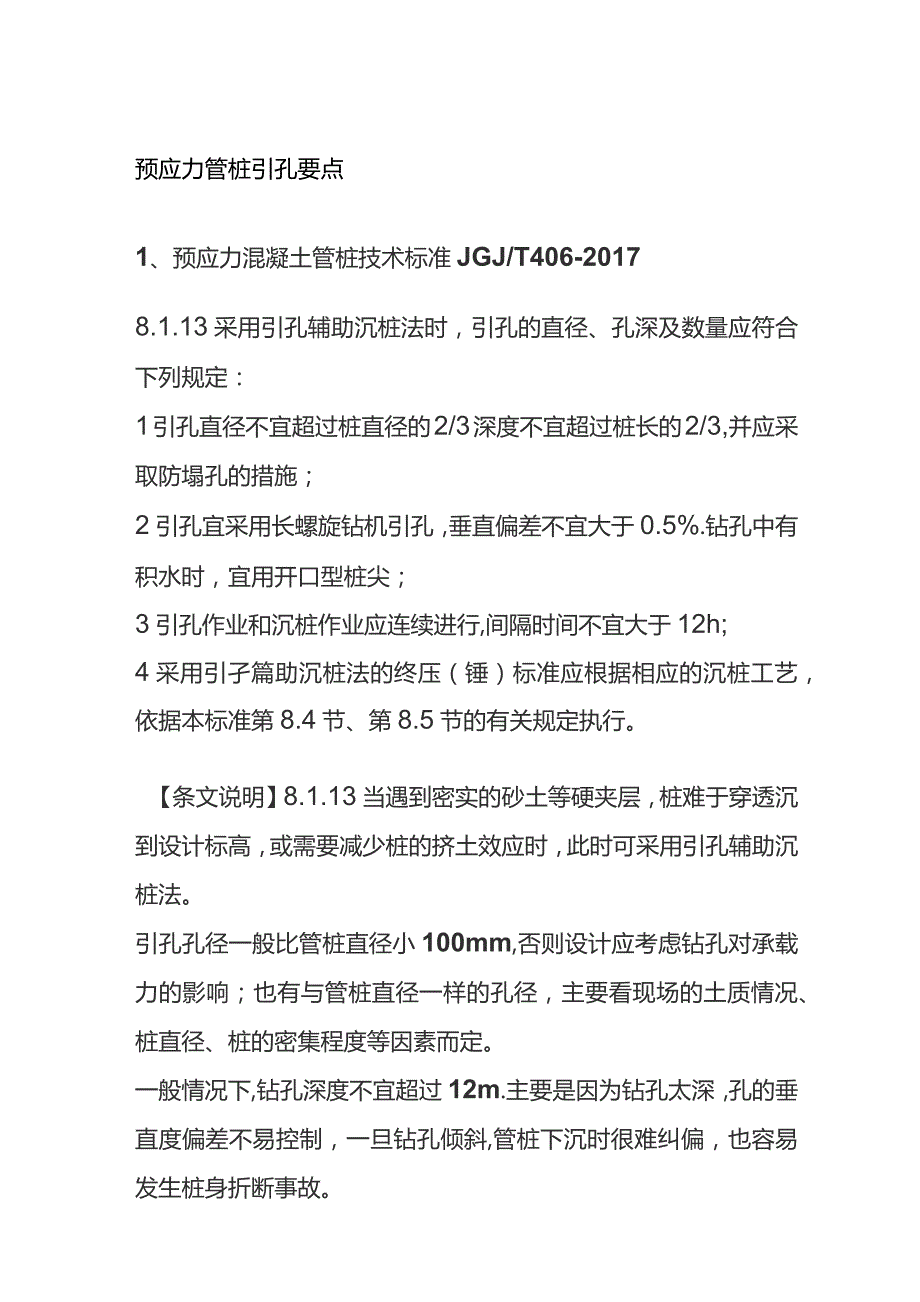

1、预应力管桩引孔要点1、预应力混凝土管桩技术标准JGJ/T406-20178.1.13采用引孔辅助沉桩法时，引孔的直径、孔深及数量应符合下列规定：1引孔直径不宜超过桩直径的2/3深度不宜超过桩长的2/3,并应采取防塌孔的措施；2引孔宜采用长螺旋钻机引孔，垂直偏差不宜大于0.5%.钻孔中有积水时，宜用开口型桩尖；3引孔作业和沉桩作业应连续进行,间隔时间不宜大于12h;4采用引孑篇助沉桩法的终压（锤）标准应根据相应的沉桩工艺，依据本标准第8.4节、第8.5节的有关规定执行。【条文说明】8.1.13当遇到密实的砂土等硬夹层，桩难于穿透沉到设计标高，或需要减少桩的挤土效应时，此时可采用引孔辅助沉桩法。引

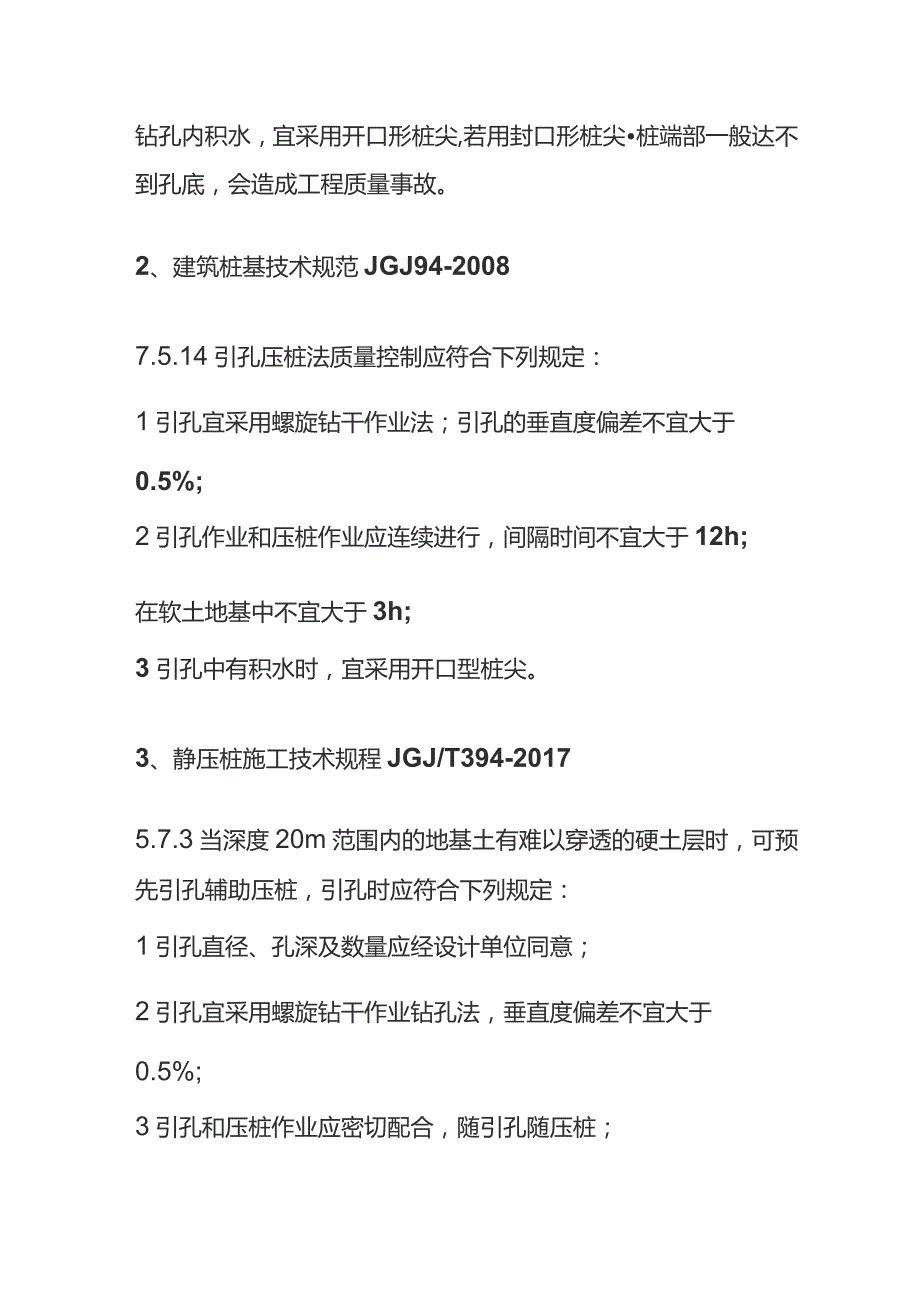

2、孔孔径一般比管桩直径小100mm,否则设计应考虑钻孔对承载力的影响；也有与管桩直径一样的孔径，主要看现场的土质情况、桩直径、桩的密集程度等因素而定。一般情况下,钻孔深度不宜超过12m.主要是因为钻孔太深，孔的垂直度偏差不易控制，一旦钻孔倾斜,管桩下沉时很难纠偏，也容易发生桩身折断事故。钻孔内积水，宜采用开口形桩尖,若用封口形桩尖桩端部一般达不到孔底，会造成工程质量事故。2、建筑桩基技术规范JGJ94-20087.5.14引孔压桩法质量控制应符合下列规定：1引孔宜采用螺旋钻干作业法；引孔的垂直度偏差不宜大于0.5%;2引孔作业和压桩作业应连续进行，间隔时间不宜大于12h;在软土地基中不宜大于3h

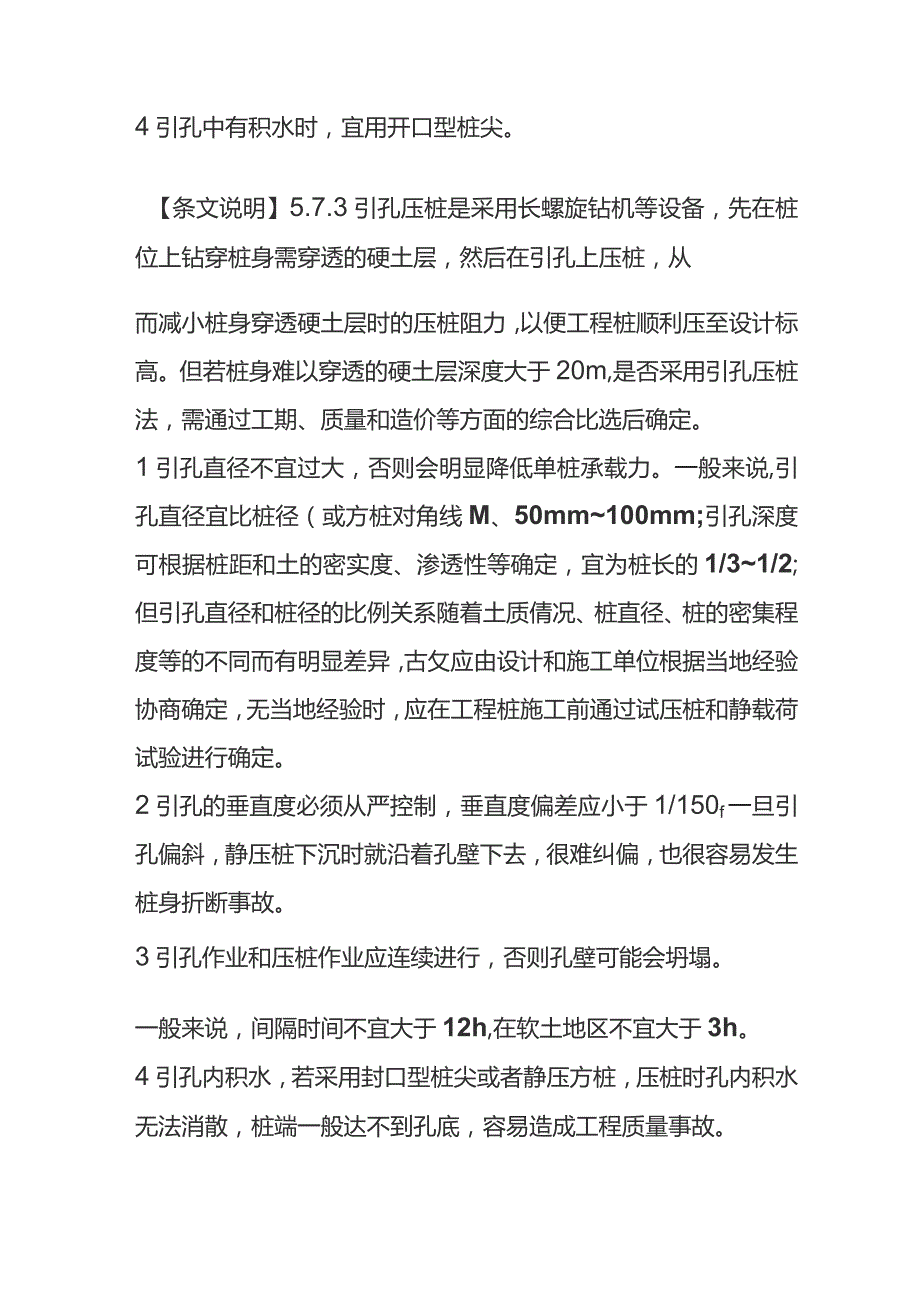

3、;3引孔中有积水时，宜采用开口型桩尖。3、静压桩施工技术规程JGJ/T394-20175.7.3当深度20m范围内的地基土有难以穿透的硬土层时，可预先引孔辅助压桩，引孔时应符合下列规定：1引孔直径、孔深及数量应经设计单位同意；2引孔宜采用螺旋钻干作业钻孔法，垂直度偏差不宜大于0.5%;3引孔和压桩作业应密切配合，随引孔随压桩；4引孔中有积水时，宜用开口型桩尖。【条文说明】5.7.3引孔压桩是采用长螺旋钻机等设备，先在桩位上钻穿桩身需穿透的硬土层，然后在引孔上压桩，从而减小桩身穿透硬土层时的压桩阻力，以便工程桩顺利压至设计标高。但若桩身难以穿透的硬土层深度大于20m,是否采用引孔压桩法，需通过工
4、期、质量和造价等方面的综合比选后确定。1引孔直径不宜过大，否则会明显降低单桩承载力。一般来说,引孔直径宜比桩径（或方桩对角线M、50mm100mm;引孔深度可根据桩距和土的密实度、渗透性等确定，宜为桩长的1/31/2;但引孔直径和桩径的比例关系随着土质倩况、桩直径、桩的密集程度等的不同而有明显差异，古攵应由设计和施工单位根据当地经验协商确定，无当地经验时，应在工程桩施工前通过试压桩和静载荷试验进行确定。2引孔的垂直度必须从严控制，垂直度偏差应小于1/150f一旦引孔偏斜，静压桩下沉时就沿着孔壁下去，很难纠偏，也很容易发生桩身折断事故。3引孔作业和压桩作业应连续进行，否则孔壁可能会坍塌。一般来说
5、，间隔时间不宜大于12h,在软土地区不宜大于3h。4引孔内积水，若采用封口型桩尖或者静压方桩，压桩时孔内积水无法消散，桩端一般达不到孔底，容易造成工程质量事故。4、预应力混凝土异型预制桩技术规程JGJ/T405-20176.4.5引孔辅助法沉桩时，应符合下列规定：1引孔辅助沉桩法时应采取防塌孔措施，钻孔直径不宜超过桩直径的2/3,深度不宜超过桩长的2/3;2钻孔宜采用长螺旋钻机钻孔，垂直偏差不宜大于0.3%;3钻孔作业和沉桩作业应连续进行，间隔时间不宜大于12h;软土地基不宜大于6ho5、广东省静压预制混凝土桩基础技术规程DBJ/T15-94-20135.4.19引孔压桩法应符合下列规定：1引
6、孔的直径、孔深宜通过试验桩的试验结果确定；2引孔宜用长螺旋钻机干作业钻孔法；引孔的垂直度偏差不宜大于0.5%;3引孔作业和压桩作业应连续进行，间隔时间不宜大于12h;4引孔中有积水时，不宜压桩作业，必要时宜采用开口型桩尖的管桩。【条文说明15.4.19这是对引孔压桩法提出的一些遵循原则和具体做法。引孔压桩的主要目的是减少挤土效应，有时也为了增加桩的入土深度。引孔就是预钻孔，在预钻孔内插桩压桩，这种施工法称为引孔压桩法。根据经验和工程实际，引孔的直径一般可以比静压桩直径或边长小IoCm或5cm,也有与静压桩直径或边长一样的孔径，主要看现场的土质情况、桩直径或边长、桩的密集程度等因素而定。一般情况
7、下，引孔深度不宜超过12m,主要是因为孔引得太深，孔的垂直度偏差不易控制，一旦引孔偏斜，静压桩下沉时就沿着孔壁下去，很难纠偏，也很容易发生桩身折断事故。引孔时应注意引孔不得对周边环境产生不利影响。引孔内积水，不宜插桩压桩，若采用预应力管桩，宜采用开口型桩尖。若用封口型桩尖或静压方桩,压桩时孔内的积水无法消散，桩端部一般达不到孔底，会造成工程质量事故。6、广西先张法预应力混凝土管桩基础技术规程DBJ/T45-007-20126.4.16引孔压桩法应符合下列规定：1引孔的直径、孔深及数量应根据场地、设计和施工条件综合确定：2引孔宜用螺旋钻干作业法，引孔的垂直度不宜大于0.5%:3引孔作业和压桩作业
8、应连续进行，间隔时间不宜大于12h,软土地基不宜大于3h:4引孔钻具的直径宜比管桩直径小50mm;5当管桩持力层为泥岩且上部为密实砂层时，引孔的孔深不宜穿过砂层。避免泥岩遇水软化的问题。6引孔中有积水时，宜采用开口型桩尖。7、湖北省预应力混凝土管桩基础技术规程DB42/489-20088.4.9场区土层有较厚密实砂层或坚硬土层的管桩工程，沉桩有困难或为了减小场区沉桩的挤土效应，可采用引孔沉桩或带液压振动器的压桩机辅助沉桩。引孔沉桩施工的孔径宜为管桩直径的60%80%,引孔深度应根据具体情况通过试桩确定，引孔的成孔垂直度偏差不得大于05%o8、结论(1)引孔宜采用长螺旋钻机引孔，垂直偏差不宜大于0.5%钻孔中有积水时，宜用开口型桩尖；引孔作业和沉桩作业应连续进行，间隔时间不宜大于12h;(2)引孔直径不宜超过桩直径的2/3,深度不宜超过桩长的2/3,引孔孔径一般比管桩直径小100mm,否则设计应考虑钻孔对承载力的影响；一般情况下,钻孔深度不宜超过12m.主要是因为钻孔太深，孔的垂直度偏差不易控制。
