《不锈钢的基础知识.docx》由会员分享，可在线阅读，更多相关《不锈钢的基础知识.docx（13页珍藏版）》请在第壹文秘上搜索。

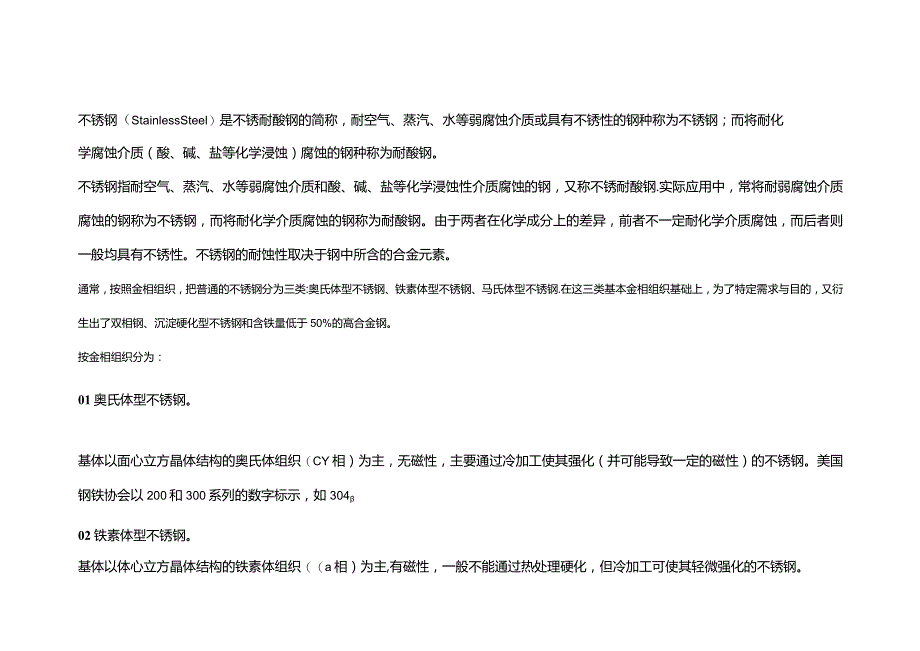

1、不锈钢（StainlessSteel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢.实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢的耐蚀性取决于钢中所含的合金元素。通常，按照金相组织，把普通的不锈钢分为三类:奥氏体型不锈钢、铁素体型不锈钢、马氏体型不锈钢.在这三类基本金相组织基础上，为了特定

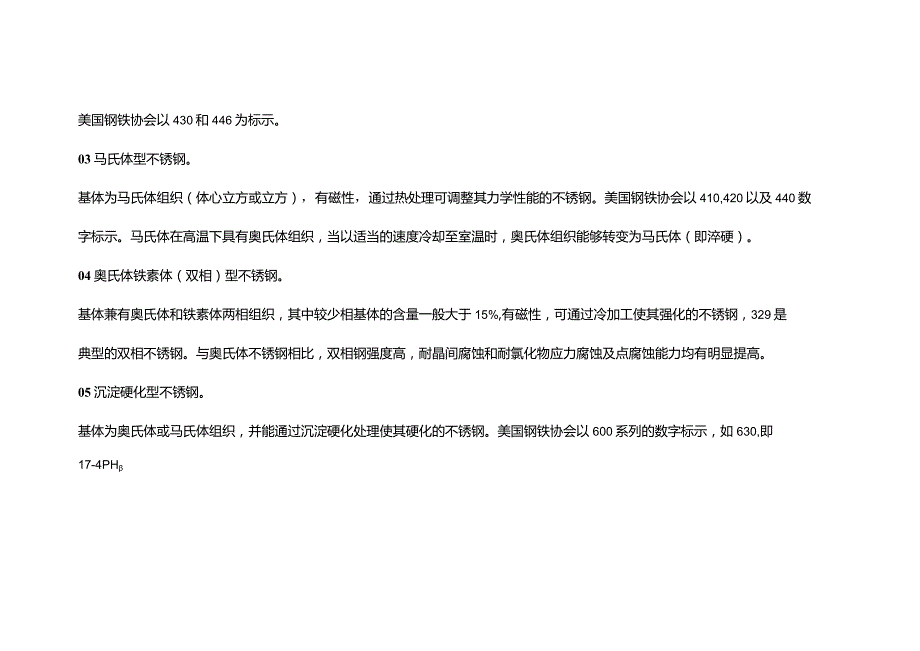

2、需求与目的，又衍生出了双相钢、沉淀硬化型不锈钢和含铁量低于50%的高合金钢。按金相组织分为：01奥氏体型不锈钢。基体以面心立方晶体结构的奥氏体组织（CY相）为主，无磁性，主要通过冷加工使其强化（并可能导致一定的磁性）的不锈钢。美国钢铁协会以200和300系列的数字标示，如30402铁素体型不锈钢。基体以体心立方晶体结构的铁素体组织（a相）为主,有磁性，一般不能通过热处理硬化，但冷加工可使其轻微强化的不锈钢。美国钢铁协会以430和446为标示。03马氏体型不锈钢。基体为马氏体组织（体心立方或立方），有磁性，通过热处理可调整其力学性能的不锈钢。美国钢铁协会以410,420以及440数字标示。马氏体

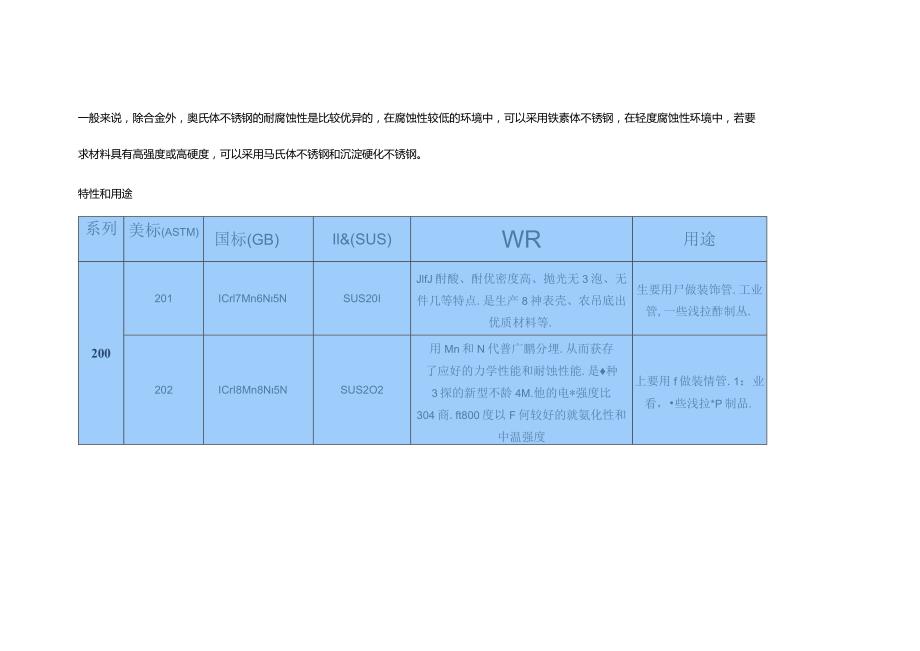

3、在高温下具有奥氏体组织，当以适当的速度冷却至室温时，奥氏体组织能够转变为马氏体（即淬硬）。04奥氏体铁素体（双相）型不锈钢。基体兼有奥氏体和铁素体两相组织，其中较少相基体的含量一般大于15%,有磁性，可通过冷加工使其强化的不锈钢，329是典型的双相不锈钢。与奥氏体不锈钢相比，双相钢强度高，耐晶间腐蚀和耐氯化物应力腐蚀及点腐蚀能力均有明显提高。05沉淀硬化型不锈钢。基体为奥氏体或马氏体组织，并能通过沉淀硬化处理使其硬化的不锈钢。美国钢铁协会以600系列的数字标示，如630,即17-4PH一般来说，除合金外，奥氏体不锈钢的耐腐蚀性是比较优异的，在腐蚀性较低的环境中，可以采用铁素体不锈钢，在轻度腐蚀
4、性环境中，若要求材料具有高强度或高硬度，可以采用马氏体不锈钢和沉淀硬化不锈钢。特性和用途系列美标(ASTM)国标(GB)Il&(SUS)WR用途200201ICrl7Mn6N5NSUS20IJlfJ酎酸、酎优密度高、抛光无3泡、无件几等特点.是生产8神表壳、农吊底出优质材料等.生要用尸做装饰管.工业管,一些浅拉酢制丛.202ICrI8Mn8N5NSUS2O2用Mn和N代普广鹏分埋.从而获存了应好的力学性能和耐蚀性能.是种3探的新型不龄4M.他的电*强度比304商.ft800度以F何较好的就氨化性和中温强度上要用f做装情管.1：业看，些浅拉*P制品.2205Cr22Ni5Mo3NSUS22O5它
5、的Cr.M。和N无它的区Wl都比较鬼容易达到相的平衡（即两相约备占*）.改善了谓的盗度,酎腐蚀件和W接性能.名用性能要求较高和需要埠接的材料.如油气管线等.用F炼油.化肥造抵.H油.化工等耐海水耐高温浓硝酸等的热交换器和冷淋器及器件.304!Crl8N9(p6Crl8NHO)SUS3(M作为用途广泛的网.只行良好翻慢性.酎焦忤.低.温择度和机械特性冲压.青曲等热加工性加.无热处理硬化理依（无破件.使用温度%C800C）食品业、*食用品（1、2丈餐FL用机,室内管我.热水器.用炉、浴M）3(MJlSUS3O4JI吨添加Cu,其成也性.特1是拔微性和杭时效裂坟件好.并可进行员杂形状的产品成形.K酎
6、独性与304例相同保ifl瓶、封附洗海槽、他，磴.保温饭唐、门把手、妨织加工机器304LCrl9NH0SUS3O4L作为低C的M）4ifl,在般状态下.其耐蚀!性叮304钢相似.但在IV接后或衣消除应力后，共抗品界腐蚀能力优秀.在未进行热处理的情况3亦能保持良好的耐蚀性，般在4吸卜使用（无磁性.使用温度-I%C8OCPC）应用广抗船界腐t4性要求高的化学、双碟、石石产业的野外得天机器、建材、耐热零件及热处理QM端的零件300321ICriSNOTtSUS32I在次XlH中添加Ti几素防止晶界腐t.适合于在43OC-91C温度下使用农业、船粕部件、原f能工业、航空器、措管、炉汽也汽至配件（风档由
7、吩、消两察.模制品）3UOCrl7NH2Mo2SUS316fMo.故其耐蚀性、酎大气腐捶性和高温强度特别好.可在，笥Rft的条件F使用.加工亚化性优（无磁性）海水唱用设的、化学、染科、造抵.草酸，肥料等生产设品:照像、食MI业、沿海地H设%.绳索、eH、螺拴.蝶母3I6LCr7Nl4Mo2SUS3I6L作为316钢神的WlC系列.除与316钢仔相河特件外.其抗M界Ht性优316的帙用途中.对抗局界腐检怕行特制要求的产品3O9SOCr23NH3Mo2SUS3O9s23Cr/3N1尚会金网不铝做优良的抗腐枝性和择度.适合于工作温度便KX）OC的零部件排气机9.J处理炉和想交换机等3IOSOCr25
8、Ni2()SI2SUS3UK用好的抗氧化.*l*fc性耐由阻性,因为较高门分比的恪租锻，3IOSMW好得多婿变潼收，在高勰卜罐持续作业.我由R好的耐高温性.供炉，排气机器，焦处理始和热交换机等400409LCrl2TiSUS4O9L最廉价的型号.因添加了Ti元素，故其高温耐蚀性及高温强度较好。属铁素体不诱钢（格钢）汽车排气管、热交换机、集装箱等要焊接后不热处理的产品410!Crl3SUS41O为马氏体龄的代表4,以然强度高.但不适分于篇僭的腐蚀环境F不用.其加1.性好.热处期而硬化（有破件）刀刃、机械零件、石油h1炼装ML41桂、弊母、泵杆、I类餐具（刀、X）4IOSOCH3SUS4iO42Q
9、JI2Crl3SUS42OJ1淬火后硬度裔，酎馋性好（磁性）KM（；J）.SM轮机叫片42OJ2KH3SUS42OJ2淳火后，比42SI钢硬度升海（行破性刃、管嘴、Nfh板尺，KA剪刀、刀）430iCr!7SUS4X)作为铁JR体钢的代表用神.热能帐率他敢形性及酎虱化性优耐热:BHM燃烧器、*电产品.2类餐具.H用洗涤槽.外都装饰材料.1松，螺母，CD*f.M毋水箱0用板表面工艺表面特征制造法概要用途NO1银白色无光泽热轧到晚定厚度.在经旭火棚除域的钟机辍、无光&面不需矍加允汴的用途NO2D瞅白色冷轧后道力热处珅m施洗.时在E*m进打破终的Ifl轻轧的林无光在而加X2D产船用r将衣面要求不严的
10、用途.一般用材.i*冲用材NO2B光泽IafNO.2DND.2D处尸M；.外过抛光混用FG终ifi轻K冷轧.以取用适合光泽,这是H常用的而加匚谈加1也叩作为物尤的：-*一般用材BA光亮如概无准.倡通常是光亮退火的我向加匚&而反射性很高建筑材料.期加用ANO3机研擀将NO.2D和NOJB付用1002OO*冲位)的砥枝研磨带进行研磨罐一材料用用具NO4中间班磨将NO.2D和NO.2B材用15078。，鼠伏研赠带进行朋Ift而获得的Ift)t&i鼠这是通用的Jtft而反射的带有叫见Zl粒的光宪表面同上厚度区分I、因为钢厂机械在轧制过程中，轧辑受热出现细微变形，导致轧出来的板子厚度出现偏差，一般中间厚
11、两边薄.在测量板子厚度时国家规定应测量板头中间部位.2、公差产生的原因是根据市场和客户需求，一般分为大公差和小公差：例如厚度大差小差冷轧0.40.310.36以上0.50.410.45以上0.60510.56以上0.70.610.65以上0,80.710.75以上0.90.810.85以上1.00.890.93以上1.2L081.12以上1.51.271.43以上2.0L831.9以1：3.02.82.85以上热轧3.02.752.85以上4.03.503.65以上5.04.504.65以上6.05,555.65以t8.07.307.50以上10.09.39.50以上12.0I1311.5以上
12、14.013.413.5以上什么样的不锈钢不易生锈？影响不锈钢锈蚀的主要因素有三点：1、合金元素的的含量.一般地说辂的含量在10.5%钢就不易生锈了.g僚的含量越高防腐性就越好，如304材质爆要的含量在8-10%,筠的含量达到18-20%,这样的不锈钢在一般情况下是不会生锈的。2、生产企业的冶炼工艺也会影响不锈钢的耐腐蚀性.冶炼技术好、设备先进工艺先进的大的不锈钢厂无论是在合金元素的控制，杂质的去除、钢坯冷却温度的控制都能得到保证，因此产品质量稳定可靠，内在质量好，不易生锈.反之一些小的钢厂设备落后，工艺落后，冶炼过程中，杂质不能去除，生产的产品难免会生锈.3、外部环境，气候干燥通风好的环境不
13、易生锈.而空气湿度大，连续阴雨天气、或空气中含酸碱度大的环境地区就易生锈.304材质不锈钢，如果周边环境太差也是会生锈的.不锈钢出现锈斑该怎样处理？1、化学方法用酸洗膏或喷雾辅助其锈蚀部位重新钝化形成氧化tg薄膜使其重新恢复耐腐蚀能力，酸洗之后，为了去除所有的污染物和酸残留物，用清水进行适当的冲洗非常重要.一切处理后用抛光设备重新抛光，用抛光腊封闭即可。对局部有轻微锈斑的也可用1:1的汽油、机油混合液用干净抹布擦去锈斑即可。2、机械方法喷砂清理，用玻璃或陶瓷微粒喷丸清理，湮没.刷洗和抛光。用机械方法有可能擦去以前被清除的材料、抛光材料或湮没材料造成的污染.所有各种污染尤其是外来铁颗粒都可能成为
14、腐蚀的来源，特别是在潮湿环境中.因此，机械清理表面最好应当在干燥条件下进行正规清理.使用机械法只能清理其表面，不能改变材料本身的抗腐蚀能力.因此建议在机械清理后用抛光设备重新抛光，用抛光腊封闭.仪表常用不锈钢牌号及性能1、304不锈钢.是应用量较大、使用范围最广的奥氏体不锈钢之一，适用于制造深冲成型部件和输酸管道、容器、结构件、各类仪表本体等，也可以制造无磁、低温设备和部件.2、304L不锈钢.为解决因Cr23C6析出致使304不锈钢在一些条件下存在严重的晶间腐蚀倾向而发展的超低碳奥氏体不锈钢，其敏化态耐晶间腐蚀能力显著优于304不锈钢.除强度稍低外，其它性能同321不锈钢，主要用于需焊接后又不能进行固溶处理的耐蚀设备和部件，可用于制造各类仪表本体等。3、304H不锈钢。304不锈钢的内部分支，碳质量分数在0.04%-0.10%,高温性能优于304不锈钢。4、316不锈钢.在IOCrI8Nil2钢基础上加人铝，使钢具有良好的耐还原性介质和耐点腐蚀能力.在海水和其他各种介质中，耐腐蚀性优于304不锈钢，主要用于耐点蚀材料.5、316L不锈钢。超低碳钢，具有良好的耐敏化态晶间腐蚀的性能，适用于制造厚截面尺寸的焊接部件和设备，如石油化
