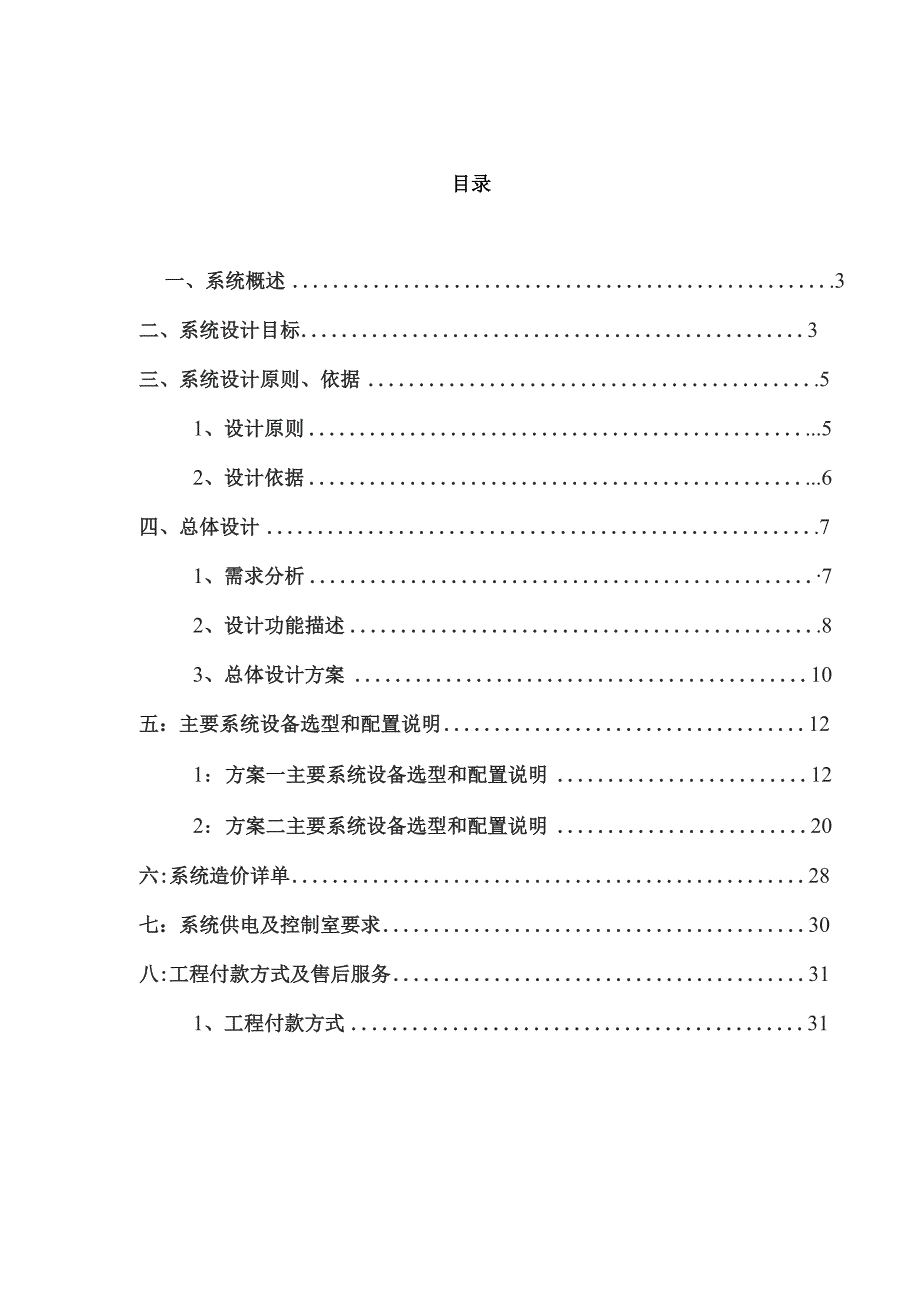

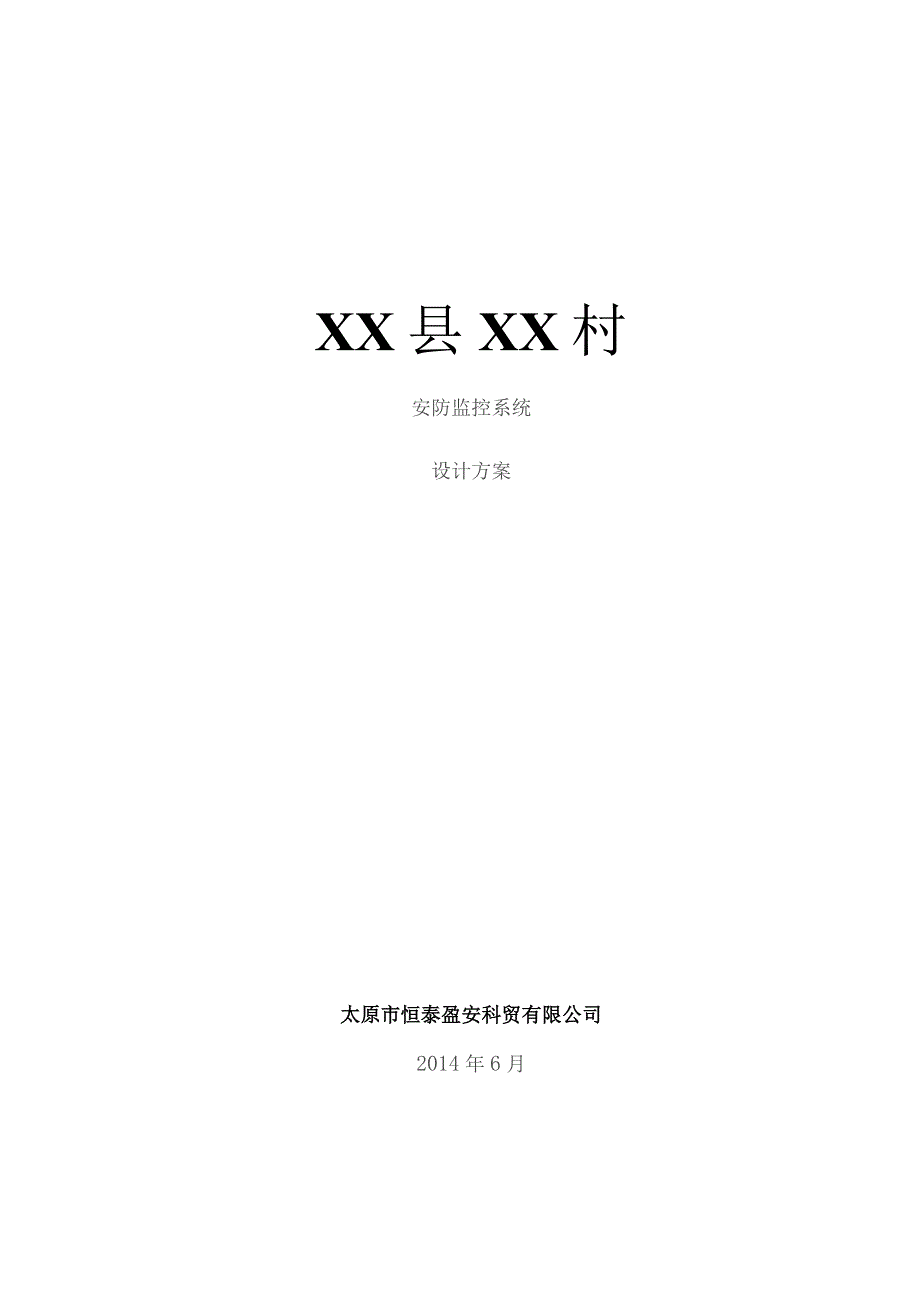

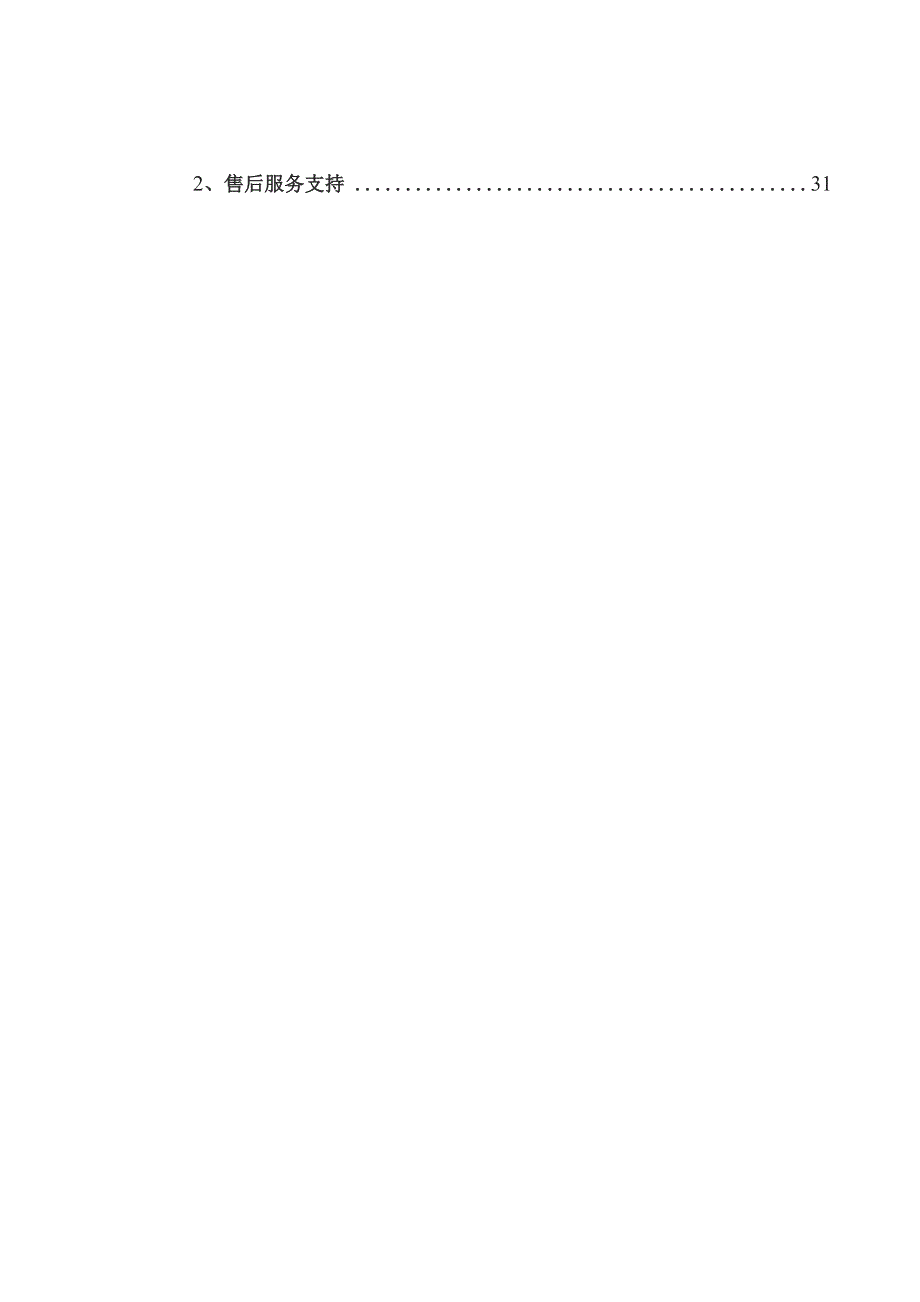

1、XX县XX村安防监控系统设计方案太原市恒泰盈安科贸有限公司2014年6月目录一、系统概述.3二、系统设计目标3三、系统设计原则、依据.51、设计原则.52、设计依据.6四、总体设计.71、需求分析72、设计功能描述.83、总体设计方案10五：主要系统设备选型和配置说明121：方案一主要系统设备选型和配置说明122：方案二主要系统设备选型和配置说明20六:系统造价详单28七：系统供电及控制室要求30八:工程付款方式及售后服务311、工程付款方式312、售后服务支持31一、系统概述近年来，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居
2、住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。在银行、博物馆、政府机构、商店（超市）、居民社区等已经得到广泛应用。安防监控系统作为安全防范系统最基本、最重要的子系统，得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。目前，在我国各行业中广泛使用的闭路监控系统大多为模拟方式，其主要特点是：系统采用主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点：当录像资料需要长时间备份时，需要大量的录像磁带，消耗大量的人力和物力，并且在录像回放检索时操作不方便。因此，基于数字存储技术
3、的硬盘录像系统经过几年的发展，至今，技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。及此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现及防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。二、系统设计目标在进行闭路监控系统设计的时候，依照客户对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为客户提供先进、安全、可靠、高效的系统解决方案。架构合理：就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的
4、扩展条件。稳定性和安全性：只有稳定运行的系统，才能确保客户闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着客户安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地及本次配备的设备共同工作,进一步扩展及提高系统的性能。产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时，我们将主要依据客户提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料
5、的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。低成本低维护量：指力争有良好的性能价格比，所采用的产品应是简单,易操作，易维护，高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。我公司将本着上述设计原则，来进行客户闭路监控系统的设计。并将严格按照国际惯例并结合本公司的技术实力及工程经验，进行贵村监控系统整个工程的安装、测试以及验收，完工时将同时提交及工程相关的每个设备的安装使用手册
6、、及系统的各种图表等各项文档资料，还可以根据用户的实际需求提出免费的技术培训和其它的有偿服务。三、系统设计原则、依据(1) 计原则根据XX村的村落分布结构，并充分考虑现场实际情况，前端设计采用全天候高清晰度彩色摄像机和36倍变焦7寸智能高速球机，视频传输和控制信号传输采用光端收发机(含反向数据通道)加单模多芯室外光纤；中央控制系统采用视频矩阵主机控制，采用电视墙实时显示监控系统信息；录像系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。(1)、先进性:在工程费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系
7、统在尽可能的时间内及社会发展相适应。(2) .可靠性:系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，视频线路铺设方面均设有备用线缆，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。(3) .安全性:对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式及途径的非法破坏。(4)、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充及升级换代的可能。(5)、规范性：由于本系
8、统是一个严格的综合性系统，在系统的设计及施工过程中应参考各方面的标准及规范，严格遵从各项技术规定，做好系统的标准化设计及施工。一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。2、设计依据本方案设计根据甲方要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：GB12663-2001防盗报警控制器通用技术条件；GB50394-2007入侵报警系统工程设计规范；GB50198-94民用闭路监视系统工程技术规范；GB50395-2007视频安防监控系统工程设计规范；GB50396-2007出入口控制系统工程设计规范；GB50348-2004安
9、全防范工程技术规范；GB50311-2007综合布线系统工程设计规范；GB/T50312-2004建筑及建筑群综合布线系统工程验收规范；GA/T75-94安全防范工程程序及要求；GA/T367-2001视频安防监控系统技术要求；GA/T368-2001入侵报警系统技术要求；GA/T394-2002出入口控制系统技术要求;JGJ/T16-92民用建筑电气设计规范；四、总体设计1、需求分析随着现代科学技术的发展，安防监控系统已成为生活中必不可少的一部分。首先，安防监控系统创造一个高度安全的环境；其次，可以大大降低管理的费用；安防监控系统是管理人的系统，除其本身可大大降低所需保安人员的数量外，它还为
10、人员的有序流动创造了条件。对内村里内部可以进行科学现代化管理，对外迅速而有效地禁止或处理突发性事件，因此安防监控系统是必须的。安防监控系统主要是通过电缆或光缆在闭合的环路内传输视频信号，并从摄像到图像显示独立完整的电视系统。在高级写字楼和酒店、宾馆等处，常设有保安中心，保安中心设有数台至数十台闭路电视监视器，通过安防监控系统，使保安中心值班人员可以随时观察大楼出入口、主要通道、电梯轿厢和该中心需重点保护的场所的安全状况。闭路监控系统也是管理人的系统，可以为现场办公创造高度监督及各类事件全实时记录的环境，由此可以大大降低上层监督人员的数量及劳动强度，同时降低了办公成本；由于闭路监控系统实时记录了
11、各个事件的全过程，当办事双方发生纠纷时，可以通过系统内介质存储设备调用以前的工作录像记录再现当实的真实情况，为处理纠纷提供了有力的依据；闭路监控系统还可以调用以前的工作录像记录，为现场办公人员分析办公案例，提高业务水平创造了条件。安防监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：(1)、前端摄像系统(2)、视频传输系统(3)、视频控制系统(4)、视频显示和记录系统摄像部分是监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整
12、个系统的心脏”和大脑”，是实现整个系统功能的指挥中心。显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像T一显示出来。闭路监控系统的粗略结构图如下图所示:监控系统结构图2、设计功能描述3)、性能、功能先进:设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。(2)、监控系统功能完善：通过安防监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件，并自动进行录像。正常情况下进行24小时录像，录像资料可备出事时查询。(3)、设
13、备高可靠性：采用监控行业最新技术和高品质设备。(4)、操作简单实用：采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并做到系统工作稳定可靠，维护简单。(5)、发展性系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。(6)、经济性在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低安全管理的运营成本。(7)、外观效果美观：前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好
14、的安防产品。3、总体设计方案XX村安防监控系统由前端图像采集、图像及控制信号传输和图像控制存储三个部分组成。XX村安防监控系统共预计30台摄像机，其中24台点阵红外夜视摄像机和6台智能高速球技，设计在村里的各类进出口（如交通要道、十字路口和停车场出入口等）、公用设施（如垃圾箱、村民活动场所等）、村里人群密度较大的流动区域和集散地，安装监控探头进行现场实时监视录像，以保证村里可以有效地杜绝隐患或发生突发事件时可以及时处理。由于部分摄像机安装位置较远，故选择采用光纤进行视频信号的传输，以保证监控画面的无损传输，在光纤两端安装单模光端机进行视频信号转接。监控中心位于村委会院内，在监控室安装机柜，监控
15、主机等设备存放于机柜之内。设计采用1台42英寸监视器作为电视墙。录像系统内置2块一8块2TB监控专用硬盘。整个硬盘录像系统可以连续保存录像资料30天以上，录像系统支持录像及回放全双工工作。在该安防监控系统基础上，还可以按照客户需求，加装防盗报警模块、系统防雷模块和UPS供电模块。由于考虑工程造价原因，故选择不同设备设计两种总体施工方案。方案一：采用1200线高清摄像机和36倍变焦7寸高速球机做为前端视频采集设备，通过单模光纤两端加装BNC接口的数字视频光端收发机来进行视频信号和球机控制信号的传输，该数字视频光端机含一路反向数据通道，可接RS232/RS485/RS422控制线，来进行高速球云台的控制。控制部分采用32路硬盘录像机和三维多功能编程键盘进行前端设备的控制和录像、回放等操作。供电部分采用国标纯铜双绞线。该方案优点为工程造价适中，由于视频信号和控制信号可以通过光纤同时传送，故铺设线缆时每路监控前端摄像机只需铺设一条单模光纤和一路电力传输线缆，同时由于采用BNC接口的光端机，不涉及到网络设备，故对网络带宽没有任何要求，后期使用中，系统故障率很小，可长时间稳定运行，极大的减少客户的后期系统运行维护成本。和百万级IP摄像机相比，监控效果稍差，但是和在交通要道安装的36倍
