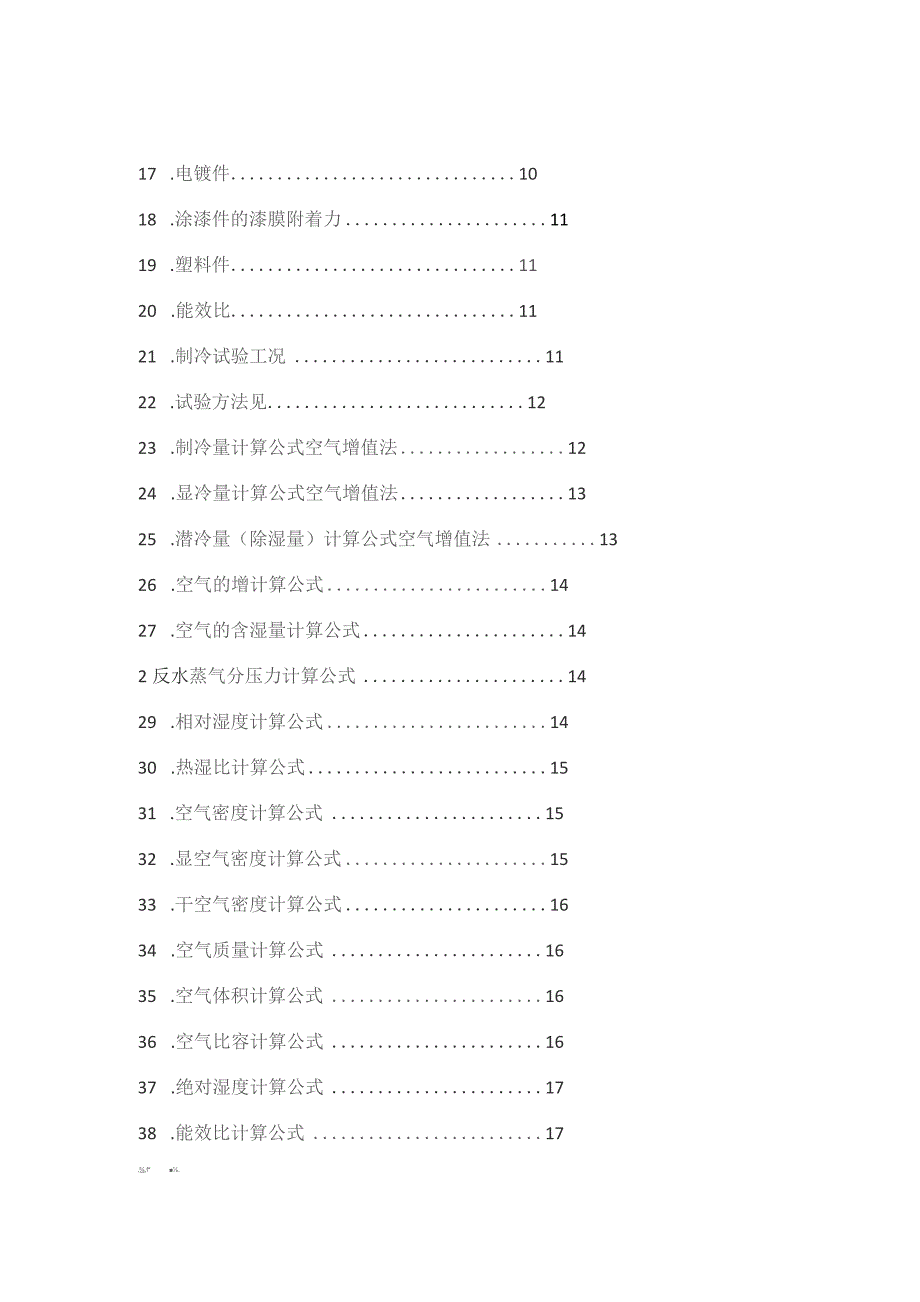

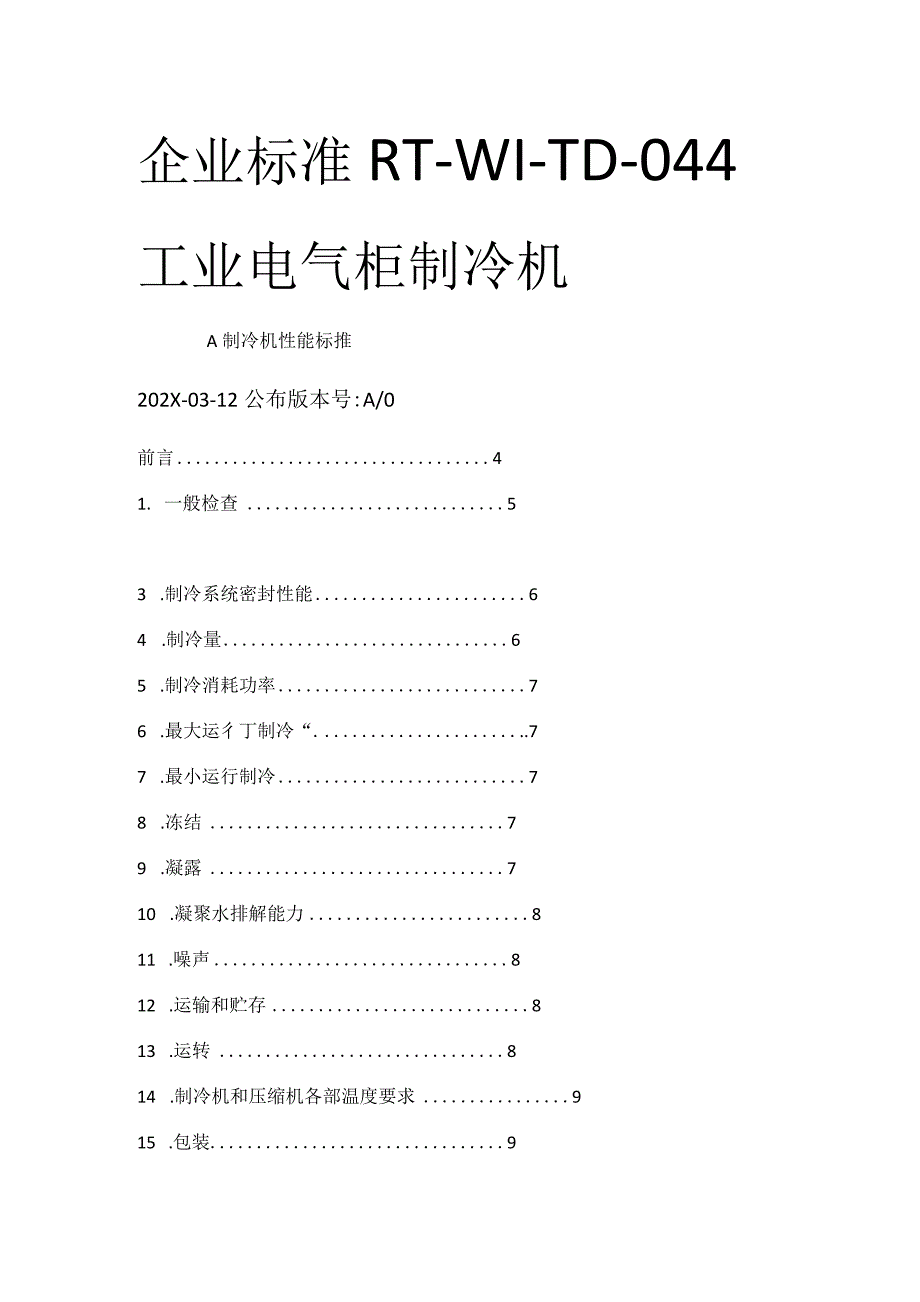

1、企业标准RT-WI-TD-044工业电气柜制冷机A制冷机性能标推202X-03-12公布版本号:A/0前言41. 一般检查53 .制冷系统密封性能64 .制冷量65 .制冷消耗功率76 .最大运彳丁制冷“.77 .最小运行制冷78 .冻结79 .凝露710 .凝聚水排解能力811 .噪声812 .运输和贮存813 .运转814 .制冷机和压缩机各部温度要求915 .包装917 .电镀件1018 .涂漆件的漆膜附着力1119 .塑料件1120 .能效比1121 .制冷试验工况1122 .试验方法见1223 .制冷量计算公式空气增值法1224 .显冷量计算公式空气增值法1325 .潜冷量（除湿量）
2、计算公式空气增值法1326 .空气的增计算公式1427 .空气的含湿量计算公式142反水蒸气分压力计算公式1429 .相对湿度计算公式1430 .热湿比计算公式1531 .空气密度计算公式1532 .显空气密度计算公式1533 .干空气密度计算公式1634 .空气质量计算公式1635 .空气体积计算公式1636 .空气比容计算公式1637 .绝对湿度计算公式1738 .能效比计算公式17,f*.刖三本标准与引用标准，欧洲标准ENI4511-1：202X,ISO5151.1994,国标X7725-202X,国标ARI360-1986,国标GB19576-202X,国标GB4706.32-202X
3、/IEC60335-2-40；1995,国标CB4706-1998/IEC335-1：1991；电子工业部第十设计研究院（空气调节设计手册第二版）非等效A制冷性能标准1, 一般要求1.1 制冷机应符合本标准和电器平安标准要求，并应按规定程序批准的图样和技术条件制造。1.2 制冷机应按铭牌标示的气候类型号进行性能试验，对于使用两种以上气候类型的制冷机应在铭牌标出的每种气候类型工况条件下进行试验1.3 制冷机的黑色金属制件，外表应进行防锈蚀、处理1.4 电度件外表应光滑、色泽均匀.不得有剥落、针孔、明显的不应有花斑和划伤等缺陷。1.5 涂装件外表，不应有明显气泡、流痕、漏涂、底漆外露及不应有皱纹和
4、其他损伤。1.6 装饰性塑料件外表应平坦、包泽均匀、塑料件应耐老化；不得有裂痕、气泡和明显缩孔等缺陷。1.7 制冷机各零部件的安装应牢固可靠，管路间或管路与零部件不应相互摩擦和碰撞。1.8 制冷机一般在压缩机制冷运行时，风扇电机应同时启动1.9 制冷机的保温层应有良好保温性能。1.10 制冷机制冷系统受压零部件的材料应能在制冷剂、润滑油及其混合物的作用不，不产生劣化且保证整正常工作。2、|小志2.1 每台制冷机上应有耐久性辂牌固定在明显部位铭牌应标出下述各项：并应标出GB4706.32要求的有关内容。A产品名称和型号；B气候类型（T1、T2、T3）Tl可不标注:C制造厂名称;D主要技术参数（制
5、冷量、噪声、循环风量、制冷剂名称及注入量、额定电压、额定频率、额定输入功率、额定输入电流、质量）E产品出厂编号:F制造日期。2.2 制冷机上应设有标明工作情况的标志和电路图2.3 制冷机应有注册商标标志。2.4 包装标志，包装箱应有不退色的颜料清楚标出：A产品名称、规格型号和商标；B质量（毛质量、净质量）：C外形尺寸：长X宽*高（Cm）；D制造J名称；E色别标志（面板颜色）F小心轻放、不可倒置、防潮和堆放层数等贮运注事项，其标志应符合GB191的有关规定3、制冷系统密封性能制冷系统各局部不应有制冷剂泄漏4、制冷量制冷机实测制冷量不应少于额定制冷量的955、制冷消耗功率制冷机实测制冷消耗功率不应
6、少于额定制冷消耗功率的110%6、最大运行制冷制冷机各部件不应损坏，制冷机应能正常运行：制冷机在第Ih连续运行期间，过载爱护器不应跳开:当制冷机停机3min后，再启动连续运行Ih,但在启动运行最初5min内同意过载爱护器跳开，其后不同意动作：在运行最初5min内过载爱护器不复位时，在停机不超过30min内复位的，应连续运行lh：对于手动复位过载爱护器，在最初5min内跳开的，并应在跳开IOmin后使其强行复位，应能够再续运行Ih.7,最小运行制冷制冷机在IOmin的起动期间后4h运行中平安装置不应跳开，蒸发器的迎风外表凝聚的冰霜面积不应大于蒸发器迎风面积的50%8、冻结蒸发器室内侧迎风外表凝聚
7、的冰霜面积不应大于蒸发器迎风面积的50%。制冷机室内侧不应有冰掉落，水滴滴下或吹出。9、凝露箱体外外表凝露不应滴下，室内送风不应带有水滴。10、凝聚水排解能力制冷机应具有排解冷凝水的能力，并且不应有水从制冷机中溢出或吹出，以至弄湿电气柜或周围环境。11,噪声A整体式制冷量2500W室内噪声452db(A:室外噪声457db（八）0B整体式制冷量2500W4500W室内噪声455db（八）:室外噪声46Odb（八）。C整体式制冷量4500W710OW室内噪声460dbA):室外噪声465db（八）。12、运输和贮存12.1 制冷机在运输试验后，制冷机不应损坏，紧固件不得松动，制冷剂不得有泄漏，噪
8、声应符合11规定。12.2 制冷机在运输和贮存过程中，不应碰撞、倾斜、雨雪淋袭。产品的存贮环境条件应按GB4798.1标准有关规定，产品应储存在枯燥的通风良好的仓库中。周围应无腐蚀性及有害气体。13、运转制冷机试验时，所测电流、输入功率、制冷量、噪声参数应符合设计要求的参数。14、制冷机和压缩机各部温度要求；A吸气温度30-100B壳体上部温度650-900C壳体卜部温度65耳90回D排气管温度700-950E毛细管前温度350-550F蒸发器气体配管温度5回-12团G冷凝器气体配管温度620-850H冷凝器液配管温度35B-550J制冷温差80-15015、包装14.1 制冷机的包装应按GB
9、1019要求防潮包装，流通条件的防振包装和横木撞击试验进行设计，14.2 制冷机包装前应进行清洁和枯燥处理。制冷机的包装应能承受运输试验，并应符合13规定要求。14.3 包装箱内应附有下述文件及附件：14.3.1 产品合格证，其内容应包含：A产品名称和型号B产品出厂编号；C检查结论；D检验签字E检验日期14.3.2 使用说明书应按BG5296.2要求进行编写，其主要内容应包含；A产品名称和型号:B产品概述（用途、特点、使用环境及主要使用性能指标和额定参数等）C接地说明；D安装和使用要求维护和保养考前须知。E产品附件、名称、数量、规格；F常见故障及处理方法一栏表，售后效劳事项和生产者责任；制造厂
10、名称和地址。14.3.3 装箱清单。i434装箱清单要求的附件。14.4 随机文件应防潮密封，并放置在箱内适当位置处。14.5 产品包装经拆装后仍须继续贮存时重新包装。16、外表涂层检查涂层外表外观良好，不同意有明显的针孔，试样主要外表任意IoOmm2正方形面积内，不得有直径为0.5Imm气泡2个以上，不同意出现直径大于ImnI的气泡。17、电镀件制冷机的电镀件应按X2423.17进行盐雾试验。试验后，金属镀层上的每个锈点锈迹面积不应超过Imm2,每Ioomm2试件镀层不超过2个锈点，锈迹，小于100三2,不应有锈点和锈迹。18、涂漆件的漆膜附着力在箱体外面任取长10mm,宽10mm,的面积，
11、用新刮脸刀片纵横各11条间隔1mm深达底材的平行切痕。用氧化锌医用胶布贴牢，然后沿垂直方向快速撕下，按划痕范围内，漆膜脱落的格数对100的比值评定，每小格漆膜保存缺乏70%的视为脱落。试验后，漆膜脱落数不超过15%。19、塑料件塑料件外表应平坦光洁、色泽均匀、耐老化；不得有裂痕、气泡和明显缩孔、变形等缺陷。室外机工程塑料耐久性应符合JB/T10359标准的规定。20、能效比（EER）WW）:能源效率等级指标:1级3.2W/W,2级3.00W/W,3级2.8W/W,4级2.6W/W,5级2.4W/W21、制冷试验工况额定制冷工况Tl室内干球温度27也，湿球温度1鬼。室外干球温度35回,湿球温度2
12、4国额定制冷工况T3；室内干球温度35道，湿球温度24乳室外干球温度350,湿球温度240最大运行工况TL室内干球温度32回，湿球温度23乳室外干球温度430,湿球温度260最大制冷工况T3室内干球温度35回，湿球温度24+室外干球温度50回，湿球温度30国冻结工况；室内干球温度21回，湿球温度15吼室外干球温度2曾，最小运行工况室内干球温度21回，湿球温度15回。室外干球温度21S,麟露和冷凝水排解室内干球温度27国，湿球温度240。室外干球温度27/湿球温度24机22、试验方法见；欧洲标准ENI4511-1：202X,ISO5151.1994,国标X7725-202X,国标ARI360-1
13、986,国标GB19576-202X,国标GB4706.32-202X/IEC60335-2-40：1995,国标CB4706.1-1998/IEC335-1：1991：电子工业部第十设计研究院(空气调节设计手册第二版)23、制冷量计算公式空气增值法制冷量由室内侧确定：Q1=L(hl-h2)V(1+W1)1.163QA式中：Ql制冷量(W)1.风量(M3h)hl-制冷机室内侧回风空气婚值(Kcal/h)h2-制冷机室内侧送风空气嬉值(Kcal/h)V-测点湿空气比容(M3/Kg)Wl-空气绝对湿度(Kg/Kg)QA修正值24、显冷量计算公式空气增值法Q2=LC(tl-t2)V(1+W1)1.1
14、63QA式中：Q2显冷量(W)1.风量(M3h)C-(1005+1846Wl)10004.1868(KcalKg0tl-制冷机室内侧回风空气温度13t2-制冷机室内侧送风空气温度ElV-测点湿空气比容(M3/Kg)Wl-空气绝对湿度(Kg/Kg)QA-修正值25、潜冷量除湿量)计算公式空气嬉值法Q3=LK(WalWa2)V(1+W1)1.163QA式中：Q3一一（潜冷量（除湿量）（W）1.风量（M3h）k一一24604.1868（KcalKg0）WaI-制冷机室内侧回风空气绝对湿度（Kg/Kg）wa2-制冷机室内侧送风空气绝对湿度（Kg/Kg）V测点湿空气比容（M3/KgWl-空气绝对湿度（Kg/Kg）QA-修正值26、空气的*含计算公式h=1.01t+0.001d（2500+1.84t）4.1868式中：h空气的嬉Kcal/Kgt-空气温度13d-空气的含湿量g/Kg干空气27、空气的含湿量计算公式d=622（Pb）B-Pb）式中：d-空气的含湿量g/Kg干空气6-空气的相对湿度%Pb饱和水蒸汽的分压力hpaB大气压力hpa28、水蒸气分压力计算公式Ps=Pb式中：Ps水蒸气分压力hpa6-空气的相对湿度%Pb饱和水蒸汽的分压力hpa29、相对湿
