《制造计量器具许可证申请书.docx》由会员分享，可在线阅读，更多相关《制造计量器具许可证申请书.docx（39页珍藏版）》请在第壹文秘上搜索。

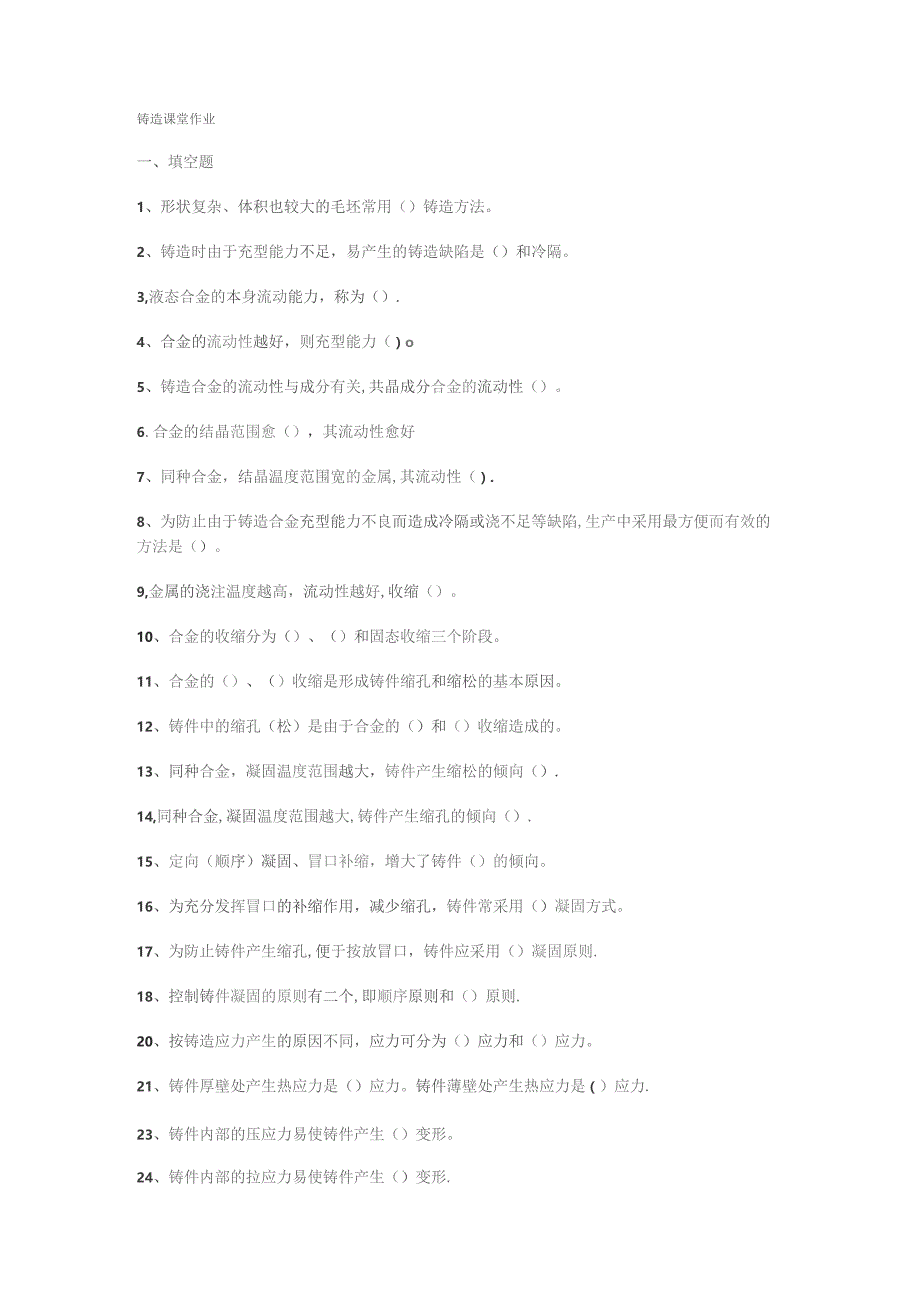

1、铸造课堂作业一、填空题1、形状复杂、体积也较大的毛坯常用（）铸造方法。2、铸造时由于充型能力不足，易产生的铸造缺陷是（）和冷隔。3,液态合金的本身流动能力，称为（）.4、合金的流动性越好，则充型能力（）o5、铸造合金的流动性与成分有关,共晶成分合金的流动性（）。6.合金的结晶范围愈（），其流动性愈好7、同种合金，结晶温度范围宽的金属,其流动性（）.8、为防止由于铸造合金充型能力不良而造成冷隔或浇不足等缺陷,生产中采用最方便而有效的方法是（）。9,金属的浇注温度越高，流动性越好,收缩（）。10、合金的收缩分为（）、（）和固态收缩三个阶段。11、合金的（）、（）收缩是形成铸件缩孔和缩松的基本原因。

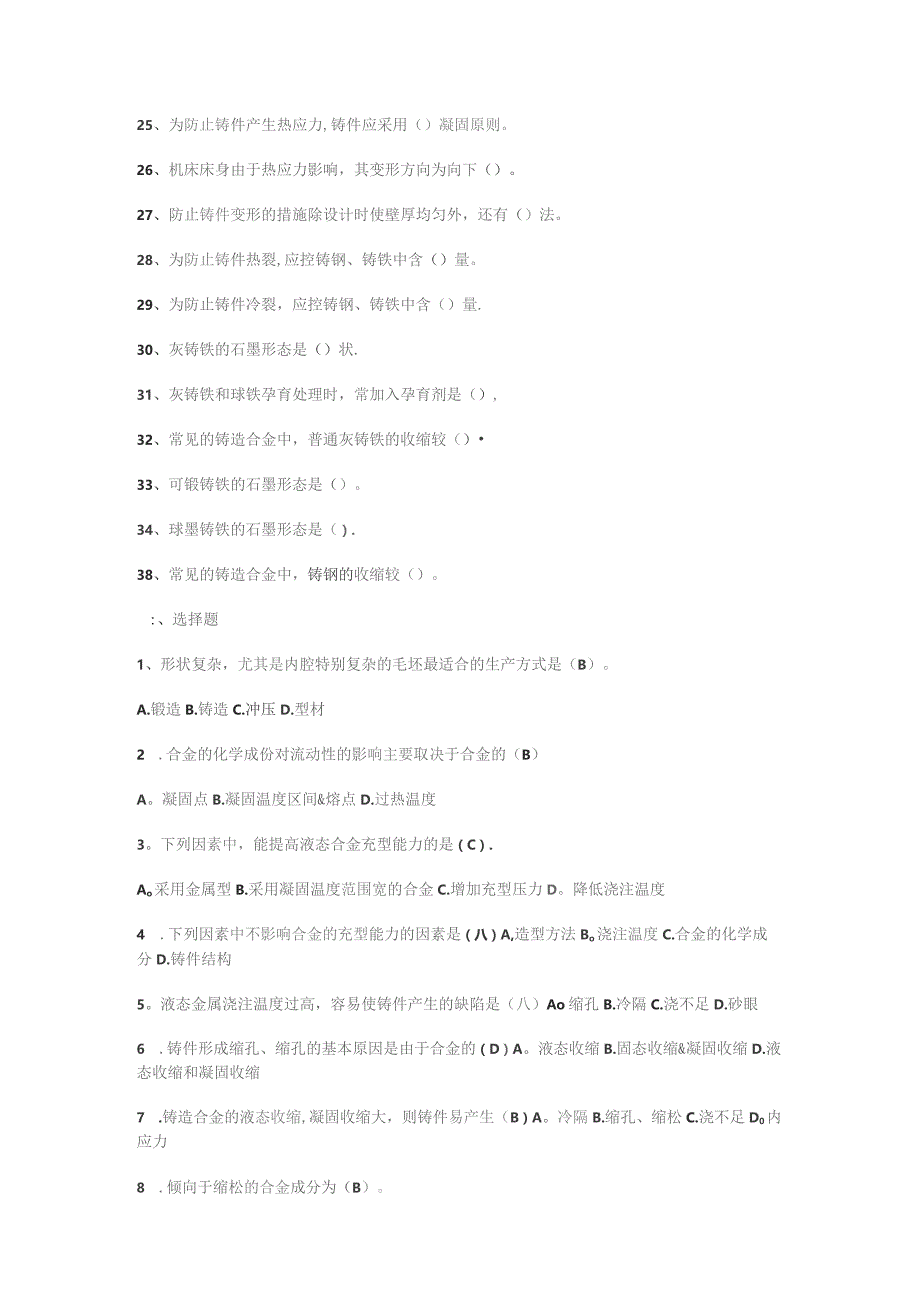

2、12、铸件中的缩孔（松）是由于合金的（）和（）收缩造成的。13、同种合金，凝固温度范围越大，铸件产生缩松的倾向（）.14,同种合金,凝固温度范围越大,铸件产生缩孔的倾向（）.15、定向（顺序）凝固、冒口补缩，增大了铸件（）的倾向。16、为充分发挥冒口的补缩作用，减少缩孔，铸件常采用（）凝固方式。17、为防止铸件产生缩孔,便于按放冒口，铸件应采用（）凝固原则.18、控制铸件凝固的原则有二个,即顺序原则和（）原则.20、按铸造应力产生的原因不同，应力可分为（）应力和（）应力。21、铸件厚壁处产生热应力是（）应力。铸件薄壁处产生热应力是（）应力.23、铸件内部的压应力易使铸件产生（）变形。24、铸件
3、内部的拉应力易使铸件产生（）变形.25、为防止铸件产生热应力,铸件应采用（）凝固原则。26、机床床身由于热应力影响，其变形方向为向下（）。27、防止铸件变形的措施除设计时使壁厚均匀外，还有（）法。28、为防止铸件热裂,应控铸钢、铸铁中含（）量。29、为防止铸件冷裂，应控铸钢、铸铁中含（）量.30、灰铸铁的石墨形态是（）状.31、灰铸铁和球铁孕育处理时，常加入孕育剂是（）,32、常见的铸造合金中，普通灰铸铁的收缩较（）33、可锻铸铁的石墨形态是（）。34、球墨铸铁的石墨形态是（）.38、常见的铸造合金中，铸钢的收缩较（）。:、选择题1、形状复杂，尤其是内腔特别复杂的毛坯最适合的生产方式是（B）。
4、A.锻造B.铸造C.冲压D.型材2 .合金的化学成份对流动性的影响主要取决于合金的（B）A。凝固点B.凝固温度区间&熔点D.过热温度3。下列因素中，能提高液态合金充型能力的是（C）.Ao采用金属型B.采用凝固温度范围宽的合金C.增加充型压力D。降低浇注温度4 .下列因素中不影响合金的充型能力的因素是（八）A,造型方法Bo浇注温度C.合金的化学成分D.铸件结构5。液态金属浇注温度过高，容易使铸件产生的缺陷是（八）Ao缩孔B.冷隔C.浇不足D.砂眼6 .铸件形成缩孔、缩孔的基本原因是由于合金的（D）A。液态收缩B.固态收缩&凝固收缩D.液态收缩和凝固收缩7 .铸造合金的液态收缩,凝固收缩大，则铸件
5、易产生（B）A。冷隔B.缩孔、缩松C.浇不足D0内应力8 .倾向于缩松的合金成分为（B）。A.纯金属B.结晶温度范围宽的合金Co共晶成分D.逐层凝固的合金9 .糊状凝固的铸造合金缩孔倾向虽小，但极易产生（八）。A。缩松B.裂纹C.粘砂D。夹渣10。铸件如有什么样的缺陷,承受气压和液压时将会渗漏（B）A.浇不足B。缩松C。偏析D。粘砂11 .防止铸件产生缩孔的有效措施是（A）A。设置冒口B。采用保温铸型C.提高浇注温度D.快速浇注12。冷铁配合冒口形成定向凝固,能防止铸件（A）A。缩孔、缩松B.裂纹C.变形D.应力13 .防止铸件产生缩松的有效措施是（D）A。采用保温铸型B.提高浇注温度C.设置

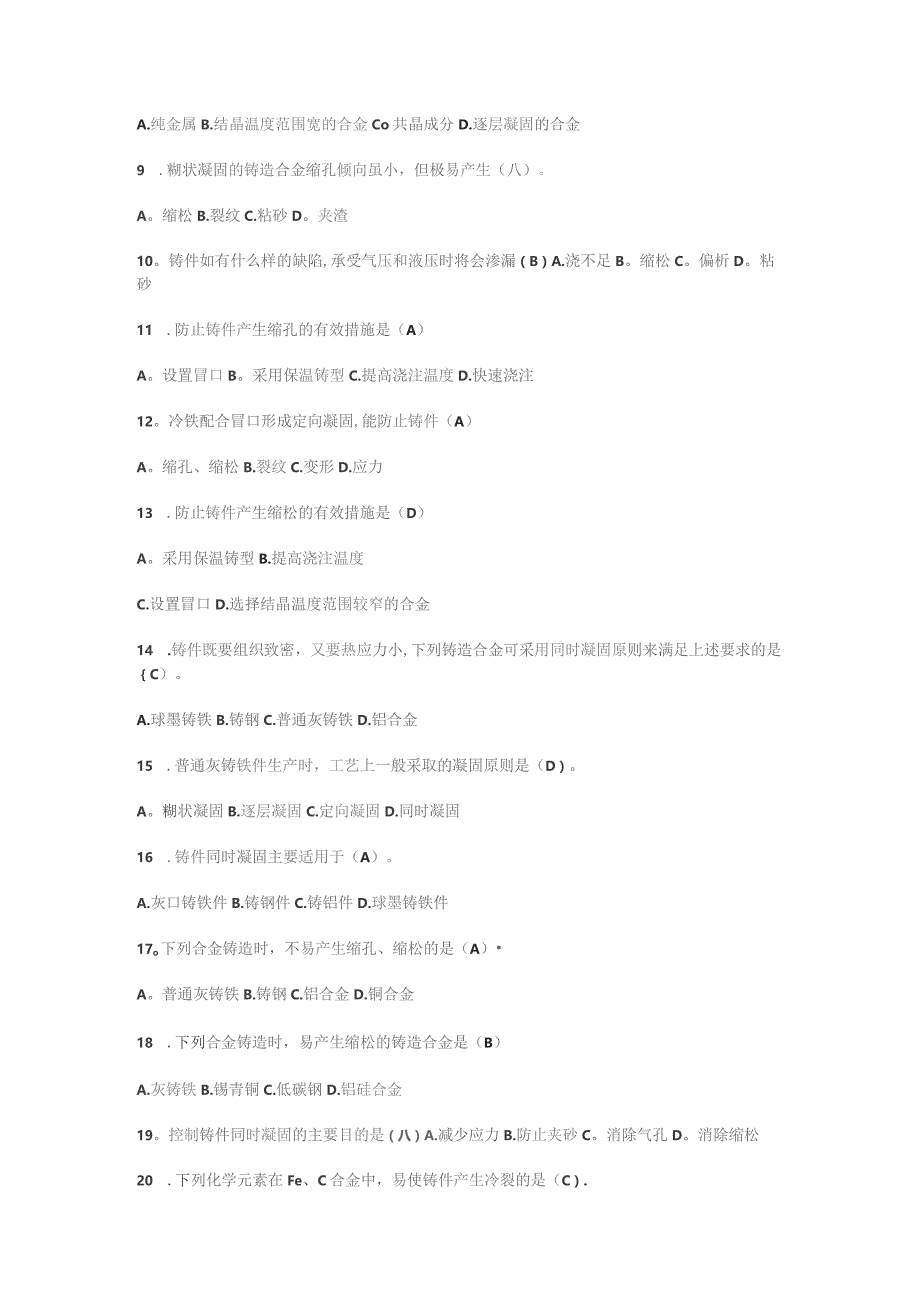

6、冒口D.选择结晶温度范围较窄的合金14 .铸件既要组织致密，又要热应力小,下列铸造合金可采用同时凝固原则来满足上述要求的是C）。A.球墨铸铁B.铸钢C.普通灰铸铁D.铝合金15 .普通灰铸铁件生产时，工艺上一般采取的凝固原则是（D）。A。糊状凝固B.逐层凝固C.定向凝固D.同时凝固16 .铸件同时凝固主要适用于（A）。A.灰口铸铁件B.铸钢件C.铸铝件D.球墨铸铁件17o下列合金铸造时，不易产生缩孔、缩松的是（A）A。普通灰铸铁B.铸钢C.铝合金D.铜合金18 .下列合金铸造时，易产生缩松的铸造合金是（B）A.灰铸铁B.锡青铜C.低碳钢D.铝硅合金19。控制铸件同时凝固的主要目的是（八）A.减
7、少应力B.防止夹砂C。消除气孔D。消除缩松20 .下列化学元素在Fe、C合金中，易使铸件产生冷裂的是（C）.A.碳B.硅C.磷Do硫21 .下列化学元素在Fe、C合金中，易使铸件产生热裂的是（A）A.硫B.磷&硅D难22 .灰口铸铁的石墨形态是（A）A,片状B、蠕虫状C、球状D、团絮状23。灰口铸铁凝固收缩小,这是因为其（C）A.结晶温度范围大B.含碳量低C结晶析出石墨D.浇注温度低24。灰口铸铁与钢相比较，机械性能相近的是（C）.A.冲击韧性Bo塑性C.抗压强度D。抗拉强度25。下列化学元素在铸铁中，阻碍石墨化的是（C）。A.碳Bo硅C。硫D。磷26o可锻铸铁的石墨形态是（D）A.片状B.球
8、状C.蠕虫状D。团絮状27。可锻铸铁适宜制造薄壁小件，这是由于浇注时其（C）A.流动性较好B.收缩较小C.易得到白口组织D.石墨化完全28 .球墨铸铁中的石墨为（C）.A.蠕虫状B.片状C0球状D。团絮状29、关于球墨铸铁,下列叙述中错误的是（C）.A.可以进行调质，以提高机械性能B.抗拉强度可优于灰口铸铁C.塑性较灰口铸铁差D.铸造性能不及灰口铸铁30、球墨铸铁球化处理时，加入的球化剂是（B）。A.稀土镁钛合金B,稀土镁合金Cc75硅铁D。锌铁31.铸钢件常采用定向凝固法浇注，是因为铸钢件（A）。A。体积收缩大Bo固态收缩大C.易氧化D.凝固温度范围大32。确定浇注位置时，应将铸件的重要加工
9、表面置于（B）A。上部或侧面B.下部或侧面C.上部D.任意部位33、铸件上最易产生气孔、夹渣、砂眼等缺陷的部位是（C）A。铸件的下面B.铸件的侧面C。铸件的上面D。铸件型芯处34。确定浇注位置时，将铸件薄壁部分置于铸型下部的主要目的是（C）A。利于补缩铸件B。避免裂纹C。避免浇不足D.利于排除型腔气体35 .确定分型面时,尽量使铸件全部或大部分放在同一砂箱中，其主要目的是（C）。A.操作方便B.利于补缩铸件&防止错箱D.利于金属液充填型腔36 .铸造高速钢钱刀毛坯，适宜采用的铸造方法是（C）A.砂型铸造B.金属型铸造C.熔模铸造D.压力铸造37。熔模铸造的铸件不能太大和太长，其重量般不超过45
10、Kg这是由于（B）A.铸件太大，降低精度B.蜡模强度低，容易折断Co工序复杂，制作不便Do生产周期长38。铸造铝合金活塞，适宜的铸造方法是（A）。A.金属型铸造B。熔模铸造C。砂型铸造D.离心铸造39。关于金属型铸造，下列叙述错误的是（D）Ao金属型无退让性B.金属型无透气性C.型腔表面必须喷刷涂料D.铸件在型腔内停留的时间应较长40。关于金属型铸造，下列叙述正确的是（C）A.主要用于铸铁件生产B.结晶组织致密性差C.铸铁件难以完全避免产生白口组织D。铸件尺寸、形状没有限制41。为获得晶粒细小的铸件组织，下列工艺中最合理的是（）A.采用金属型浇注B。采用砂型浇注C.提高浇注温度D.增大铸件的壁
11、厚42。大批量生产形状复杂的小型铝合金铸件,应选用什么方法较合适（八）A.压力铸造B.熔模铸造Co砂型铸造D。离心铸造大批量制造小件薄壁有色金属铸件宜采用的铸造方法是（C）A.砂型铸造B-金属型铸造C.压力铸造D。熔模铸造43 .对压铸而言，下列说法正确的是（D）。A。可浇厚大件B.铸件可通过热处理来提高强度C.可浇高熔点合金D。铸件不能热处理44 .助动车发动机缸体,材料ZL202,100万件，其毛坏成形工艺为（A）Ao低压铸造B.离心铸造C.压力铸造Do熔模铸造45 .大批量生产汽缸套时,最适宜的铸造方法是（A）。A。离心铸造B。砂型铸造&金属型铸造D.熔模铸造46 .铸造双金属轴承，适宜
12、采用的铸造方法是（D）A.熔模铸造B。砂型铸造C.压力铸造D.离心铸造47。离心铸造适宜于（D）A。形状复杂的铸件B.型芯较多的铸件C.平板型铸件D。空心回转体型铸件48 .铸造大型铸铁支座，适宜采用的铸造方法是（B）A.离心铸造B.砂型铸造C.压力铸造D.熔模铸造49 .成批生产车床，其床身的成形方法应选（A）A.砂型铸造B.熔模铸造C.压力铸造D.金属型铸造50 .铸造小型柴油机曲轴，适宜采用的铸造方法是（C）A.压力铸造B.离心铸造C.砂型铸造D.金属型铸造51。铸件的壁厚越厚，铸件强度越低，这是因为壁厚越厚（C）A.易产生浇不足、冷隔B.易产生气孔C。易产生缩孔、晶粒粗大D.易产生白口
13、组织铸件的壁越厚，其强度越低,这主要是由于壁越厚（A）A.组织越疏松B.气孔越多C.冷隔越严重D。容易浇不足52。铸件设计结构圆角的作用（C）A.制模方便Bo便于浇注&防止裂纹D.防止变形53。砂型铸造时，铸件壁厚若小于规定的最小壁厚时,铸件易出现（A）。A.浇不足与冷隔B.缩松&夹渣D。缩孔三、简答题1 .浇注温度过高、过低常出现哪些铸造缺陷？（1）浇注温度过高：易产生氧化、气孔、缩孔、晶粒粗大等缺陷.（2）浇注温度过低:易产生冷隔、浇不足等缺陷。2。合金的流动性与充型能力有何关系？为什么共晶成分的金属流动性比较好？合金的流动性好,则充型能力就高。共晶成分合金的是恒温结晶，结晶是从表层向中心
14、逐层凝固，凝固层表面较光滑，对尚未凝固的金属的流动阻力小，故流动性好；共晶成分时，熔点低,因而流动性好。3、简述铸造生产中改善合金充型能力的主要措施。（1）适当提高浇注温度。（2）保证适当的充型压力。（3）使用蓄热能力弱的造型材料。如砂型。（4）预热铸型.（5）使铸型具有良好的透气性。4、简述缩孔产生的原因及防止措施。凝固温度区间小的合金充满型腔后，由于逐层凝固，铸件表层迅速凝固成一硬壳层，而内部液体温度较高。随温度下降，凝固层加厚，内部剩余液体由于液态收缩和补充凝固层的凝固收缩，体积减小，液面下降，铸件内部产生空隙，形成缩孔。措施：（1）使铸件实现定向凝固，按放冒口。（2）合理使用冷铁。5、
15、简述缩松产生的原因及防止措施。出现在呈糊状凝固方式的合金中或断面较大的铸件中，被树枝状晶体分隔开的液体区难以得到补缩所致.措施：（1）、尽量选用凝固区域小的合金或共晶合金。（2）、增大铸件的冷却速度，使铸件以逐层凝固方式进行凝固。（3）、加大结晶压力.6。缩孔与缩松对铸件质量有何影响？为何缩孔比缩松较容易防止？缩孔和缩松使铸件的有效承载面积减少，且在孔洞部位易产生应力集中，使铸件力学性能下降；缩孔和缩松使铸件的气密性、物理性能和化学性能下降。缩孔可以采用顺序凝固通过安放冒口，将缩孔转移到冒口之中，最后将冒口切除,就可以获得致密的铸件而铸件产生缩松时，由于发达的树枝晶布满了整个截面而使冒口的补缩通道受阻，因此即使采用顺序凝固安放冒口也很无法消除。7 .什么是定向凝固原则？什么是同时凝固原则？各需采用什么措施来实现？上述两种凝固原则各适用于哪种场合？定向凝固就是在铸件上可能出现缩孔的厚大部位安放冒口,使铸件上远离冒口的部位先凝固然后是靠近冒口的部位凝固，最后才是冒口本身的凝固。同时
