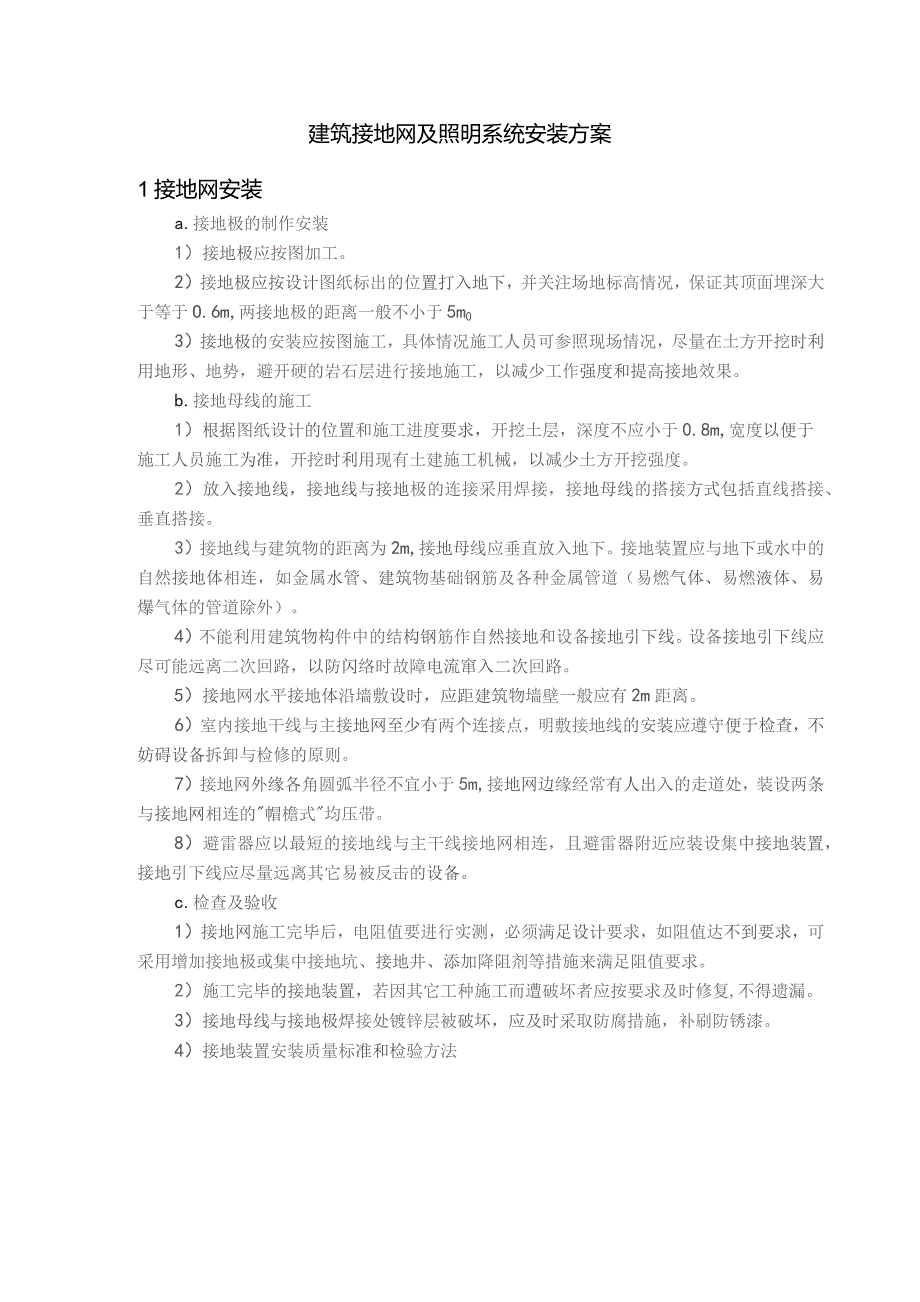

建筑接地网及照明系统安装方案.docx_第1页
第1页 / 共9页

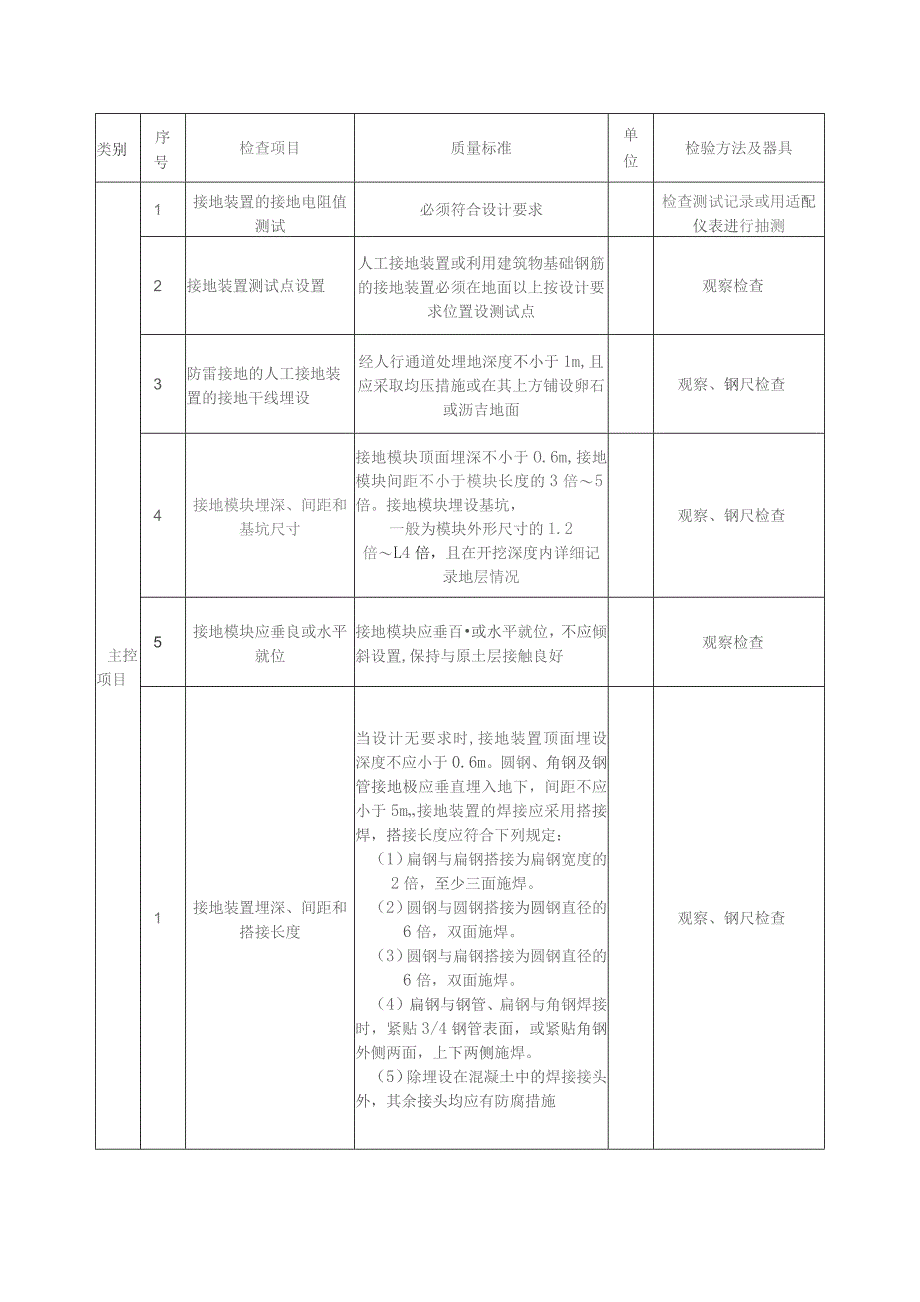

建筑接地网及照明系统安装方案.docx_第2页
第2页 / 共9页

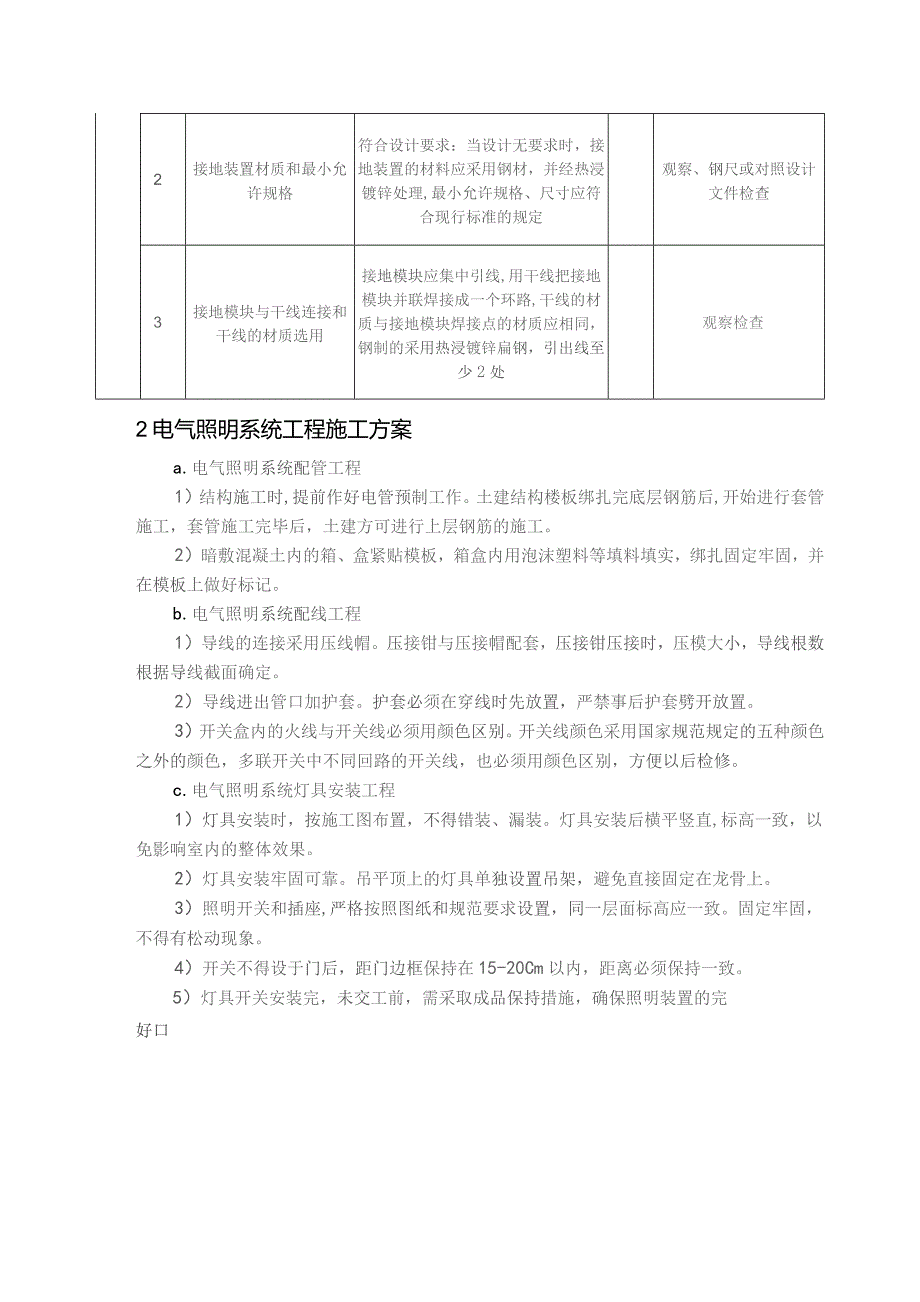

建筑接地网及照明系统安装方案.docx_第3页
第3页 / 共9页
建筑接地网及照明系统安装方案.docx_第4页
第4页 / 共9页
建筑接地网及照明系统安装方案.docx_第5页
第5页 / 共9页
建筑接地网及照明系统安装方案.docx_第6页
第6页 / 共9页
建筑接地网及照明系统安装方案.docx_第7页
第7页 / 共9页
建筑接地网及照明系统安装方案.docx_第8页
第8页 / 共9页
建筑接地网及照明系统安装方案.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑接地网及照明系统安装方案.docx》由会员分享,可在线阅读,更多相关《建筑接地网及照明系统安装方案.docx(9页珍藏版)》请在第壹文秘上搜索。

1、建筑接地网及照明系统安装方案1接地网安装a.接地极的制作安装1)接地极应按图加工。2)接地极应按设计图纸标出的位置打入地下,并关注场地标高情况,保证其顶面埋深大于等于O.6m,两接地极的距离一般不小于5m03)接地极的安装应按图施工,具体情况施工人员可参照现场情况,尽量在土方开挖时利用地形、地势,避开硬的岩石层进行接地施工,以减少工作强度和提高接地效果。b.接地母线的施工1)根据图纸设计的位置和施工进度要求,开挖土层,深度不应小于0.8m,宽度以便于施工人员施工为准,开挖时利用现有土建施工机械,以减少土方开挖强度。2)放入接地线,接地线与接地极的连接采用焊接,接地母线的搭接方式包括直线搭接、垂

2、直搭接。3)接地线与建筑物的距离为2m,接地母线应垂直放入地下。接地装置应与地下或水中的自然接地体相连,如金属水管、建筑物基础钢筋及各种金属管道(易燃气体、易燃液体、易爆气体的管道除外)。4)不能利用建筑物构件中的结构钢筋作自然接地和设备接地引下线。设备接地引下线应尽可能远离二次回路,以防闪络时故障电流窜入二次回路。5)接地网水平接地体沿墙敷设时,应距建筑物墙壁一般应有2m距离。6)室内接地干线与主接地网至少有两个连接点,明敷接地线的安装应遵守便于检查,不妨碍设备拆卸与检修的原则。7)接地网外缘各角圆弧半径不宜小于5m,接地网边缘经常有人出入的走道处,装设两条与接地网相连的帽檐式均压带。8)避

3、雷器应以最短的接地线与主干线接地网相连,且避雷器附近应装设集中接地装置,接地引下线应尽量远离其它易被反击的设备。c.检查及验收1)接地网施工完毕后,电阻值要进行实测,必须满足设计要求,如阻值达不到要求,可采用增加接地极或集中接地坑、接地井、添加降阻剂等措施来满足阻值要求。2)施工完毕的接地装置,若因其它工种施工而遭破坏者应按要求及时修复,不得遗漏。3)接地母线与接地极焊接处镀锌层被破坏,应及时采取防腐措施,补刷防锈漆。4)接地装置安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1接地装置的接地电阻值测试必须符合设计要求检查测试记录或用适配仪表进行抽测2接地装置测试点设置

4、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点观察检查3防雷接地的人工接地装置的接地干线埋设经人行通道处埋地深度不小于1m,且应采取均压措施或在其上方铺设卵石或沥吉地面观察、钢尺检查4接地模块埋深、间距和基坑尺寸接地模块顶面埋深不小于O.6m,接地模块间距不小于模块长度的3倍5倍。接地模块埋设基坑,一般为模块外形尺寸的1.2倍L4倍,且在开挖深度内详细记录地层情况观察、钢尺检查5接地模块应垂良或水平就位接地模块应垂百或水平就位,不应倾斜设置,保持与原土层接触良好观察检查1接地装置埋深、间距和搭接长度当设计无要求时,接地装置顶面埋设深度不应小于0.6m。圆钢、角钢

5、及钢管接地极应垂直埋入地下,间距不应小于5m接地装置的焊接应采用搭接焊,搭接长度应符合下列规定:(1)扁钢与扁钢搭接为扁钢宽度的2倍,至少三面施焊。(2)圆钢与圆钢搭接为圆钢直径的6倍,双面施焊。(3)圆钢与扁钢搭接为圆钢直径的6倍,双面施焊。(4)扁钢与钢管、扁钢与角钢焊接时,紧贴3/4钢管表面,或紧贴角钢外侧两面,上下两侧施焊。(5)除埋设在混凝土中的焊接接头外,其余接头均应有防腐措施观察、钢尺检查2接地装置材质和最小允许规格符合设计要求:当设计无要求时,接地装置的材料应采用钢材,并经热浸镀锌处理,最小允许规格、尺寸应符合现行标准的规定观察、钢尺或对照设计文件检查3接地模块与干线连接和干线

6、的材质选用接地模块应集中引线,用干线把接地模块并联焊接成一个环路,干线的材质与接地模块焊接点的材质应相同,钢制的采用热浸镀锌扁钢,引出线至少2处观察检查2电气照明系统工程施工方案a.电气照明系统配管工程1)结构施工时,提前作好电管预制工作。土建结构楼板绑扎完底层钢筋后,开始进行套管施工,套管施工完毕后,土建方可进行上层钢筋的施工。2)暗敷混凝土内的箱、盒紧贴模板,箱盒内用泡沫塑料等填料填实,绑扎固定牢固,并在模板上做好标记。b.电气照明系统配线工程1)导线的连接采用压线帽。压接钳与压接帽配套,压接钳压接时,压模大小,导线根数根据导线截面确定。2)导线进出管口加护套。护套必须在穿线时先放置,严禁

7、事后护套劈开放置。3)开关盒内的火线与开关线必须用颜色区别。开关线颜色采用国家规范规定的五种颜色之外的颜色,多联开关中不同回路的开关线,也必须用颜色区别,方便以后检修。c.电气照明系统灯具安装工程1)灯具安装时,按施工图布置,不得错装、漏装。灯具安装后横平竖直,标高一致,以免影响室内的整体效果。2)灯具安装牢固可靠。吊平顶上的灯具单独设置吊架,避免直接固定在龙骨上。3)照明开关和插座,严格按照图纸和规范要求设置,同一层面标高应一致。固定牢固,不得有松动现象。4)开关不得设于门后,距门边框保持在15-20Cm以内,距离必须保持一致。5)灯具开关安装完,未交工前,需采取成品保持措施,确保照明装置的

8、完好口6) 专用灯具安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目136V及以下行灯变压器和行灯安装(1)行灯电压不大于36V,在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所,行灯电压不大于12九(2)变压器外壳、铁芯和低压侧的任意一端或中性点,接地(PE)或接零(PEN)可靠。(3)行灯变压器为双圈变压器,其电源侧和负荷侧有熔断器保护,熔丝额定电流分别不应大于变压器一次、二次的额定电流。(4)行灯灯体及手柄绝缘良好,坚固、耐热、耐潮湿:灯头与灯体结合紧固,灯头无开关,灯泡外部有金属保护网、反光罩及悬吊挂钩,挂钩固定在灯具的绝缘手柄上观察、手扳检查7

9、) 普通灯具安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控1花灯吊钩选用、固定及悬吊装置的过载试验花灯吊钩圆钢直径不应小于灯具挂销直径,且不应小于6m.大型花灯的固定及悬吊装置,应按灯具重力的2倍做过载试验查阅试验记录或试验时旁站项目2距地面高度小于2.4In的灯具的可靠性裸露导体或接零当灯具距地面高度小于2.4m时灯具的可靠性裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,Fl有标识观察、钢尺、手扳检查3灯具的固定(1)灯具质量大于3kg时,应固定在螺栓或预埋吊钩上.(2)软线吊灯,灯具质量在0.5kg及以下时,采用软电线自身吊装;大于0.5kg的灯具

10、采用吊链,且软电线编叉在吊链内,使电线不受力。(3)灯具固定牢固、可靠,不使用木楔。每个灯具至少有2个固定用螺钉或螺栓;当绝缘台直径在75mm及以下时,采用1个螺钉或螺栓固定观察检查4钢管吊灯灯杆检查当钢管做灯杆时,钢管内径不应小于IOnun,钢管厚度不应小于1.5mm观察、钢尺检查5灯具的绝缘材料及耐火检查固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料应耐燃烧和防明火观察检查6灯具的安装高度和使用电压等级当设计无要求时,灯具的安装高度和使用电压等级应符合下列规定:(1)一般敞开式灯具,灯头对地面距离不小于下列数值(采用安全电压时除外):室外,2.5m(室外墙上安装):厂房,2.5m;

11、室内,2mi软吊线带升降器的灯具在吊线展开后,0.8m.(2)危险性较大及特殊危险场所,当灯具距地面高度小于2.4m时,使用额定电压为36V及以下的照明灯具,或有专用保护措施观察检查1引向每个灯具的导线线芯最小截面积应符合现行标准的规定观察检查2灯具的外形、灯头及其接线(1)灯具及配件齐全,无机械损伤、变形、涂层剥落和灯罩破裂等缺陷。(2)软线吊灯的软线两端做保护扣,两端芯线搪锡;当装升降器时,套塑料软管,采用安全灯头。(3)除敞开式灯具外,其他各类灯具灯泡容量在100W及以上者均采用瓷质灯头。(4)连接灯具的软线盘扣、搪锡压线,当采用螺口灯头时,相线接于螺口灯头中间的端子上。(5)灯头的绝缘

12、外壳不破损和漏电:带有开关的灯头,开关手柄无裸露的金属部分观察检查3变电所内灯具的安装位置高低压配电设备及裸母线的正上方不应安装灯具观察检查4装有白炽灯泡的吸顶灯具隔热检查灯泡不应紧贴灯罩;当灯泡与绝缘台间距离小于5mn时,灯泡与绝缘台间应采取隔热措施观察检查5在重要场所的大型灯具的玻璃罩安全措施应采取防止玻璃罩碎裂后向下溅落的措施观察检查6投光灯的固定检查投光灯的底座及支架应固定牢固,枢轴应沿需要的光轴方向拧紧固定观察、手扳检查7室外壁灯的防水检查壁灯应有泄水孔,绝缘台与墙面之间应有防水措施观察检查8) 开关、插座、风扇安装质量标准和检验方法类别序检查项目质量标准单位检验方法及器具主控项目1

13、插座接线(I)单相两孔插座,面对插座的右孑威上孔与相线连接,左孑域卜孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接。(2)单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座,接线的相序一致。(3)接地(PE)或接零(PEN)线在插座间不串联连接观察检查主控项a2交流、直流或不同电压等级在同一场所的插座当交流、直流或不同电压等级的插座安装在同一场所时,应有明显的区别,且必须选择不同结构、不同规格和不能互换的插座:配套的插头应按交流、直流或不同电压等级区别使用观察检查3特殊情况卜.的插座安装(1)当接插有

14、触电危险家用电器的电源时,采用能断开电源的带开关插座,开关断开相线。(2)潮湿场所采用密封型并带保护地线触头的保护型插座,安装高度不低于1.5m观察、钢尺检查4照明开关安装(1)同一建筑、构筑物的开关采用同一系列的产品,开关的通断位置一致,操作灵活、接触可靠。(2)相线经开关控制,民用住宅无软线引至床边的床头开关观察、试操作检杳5吊扇的安装高度、挂钩选用和吊扇的组装及试运转(1)吊扇挂钩安装牢固,吊扇挂钩的直径不小于吊扇挂销直径,且不小于8mm;有防振橡胶垫;挂销的防松零件齐全、可靠。(2)吊扇扇叶距地高度不小于2. 5mO(3)吊扇组装不改变扇叶角度,扇叶固定螺栓、防松零件等齐全。(4)吊杆间、吊杆与电动机间螺纹连接,啮合长度不小于20mm,旦防松零件齐全、紧固。(5)吊扇接线正确,当运转时扇叶无明显颤动和异常声响观察、钢尺、试操作检6壁扇安装(1)壁扇底座采用尼龙塞或膨胀螺栓固定;尼龙塞或膨胀螺栓的数量不少于2个,且直径不小于8mnu固定牢固、可靠。(2)壁扇防护罩扣紧、固定可靠,当运转时扇叶和防护罩无明显颤动和异常声响观察、钢尺、试操作检查一般项目1插座安装和外观检查应符合标准的规定观察、钢尺检查2照明开关的安装位置.、控制顺序(!)开关安装位置便于操作,开关
