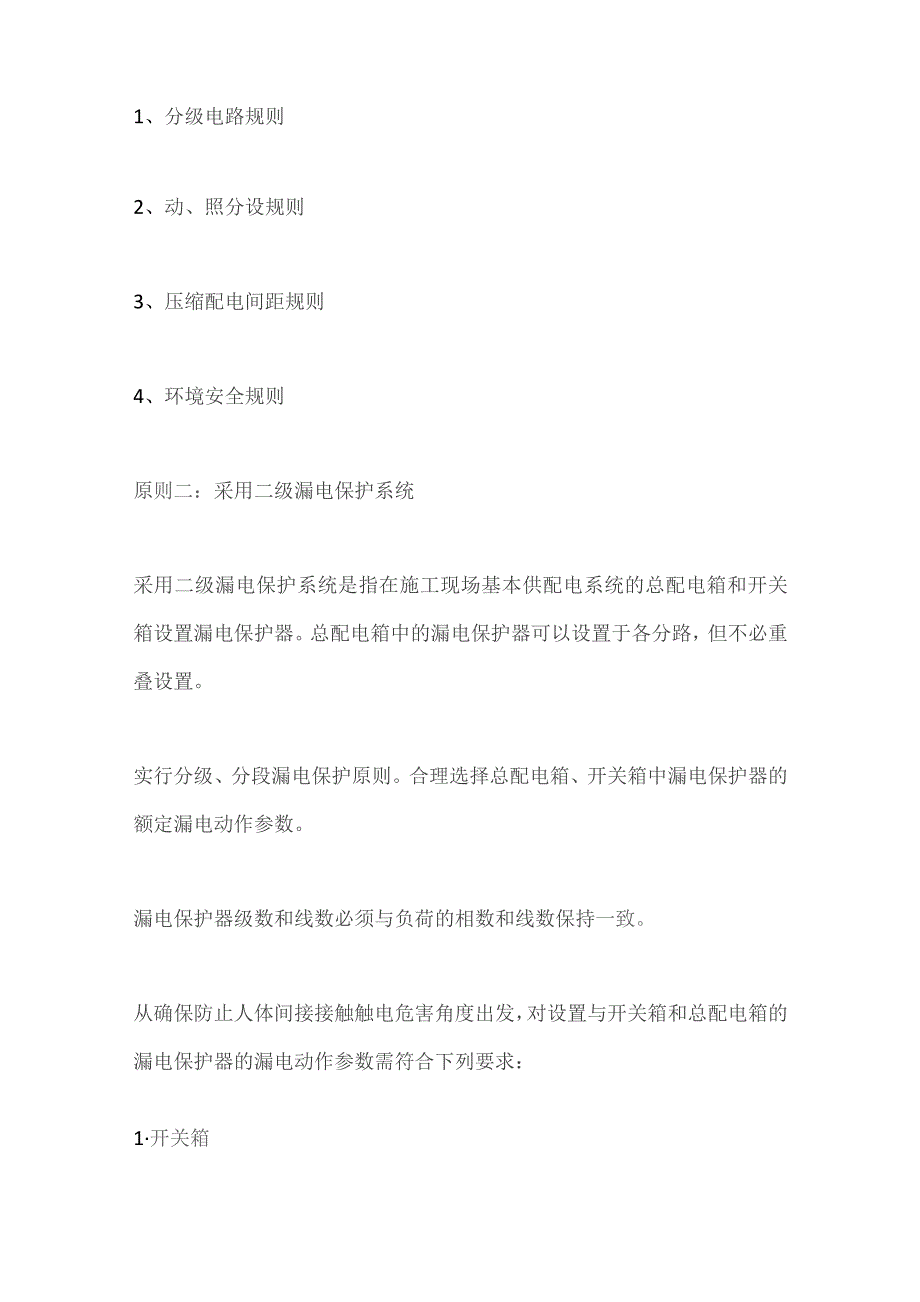

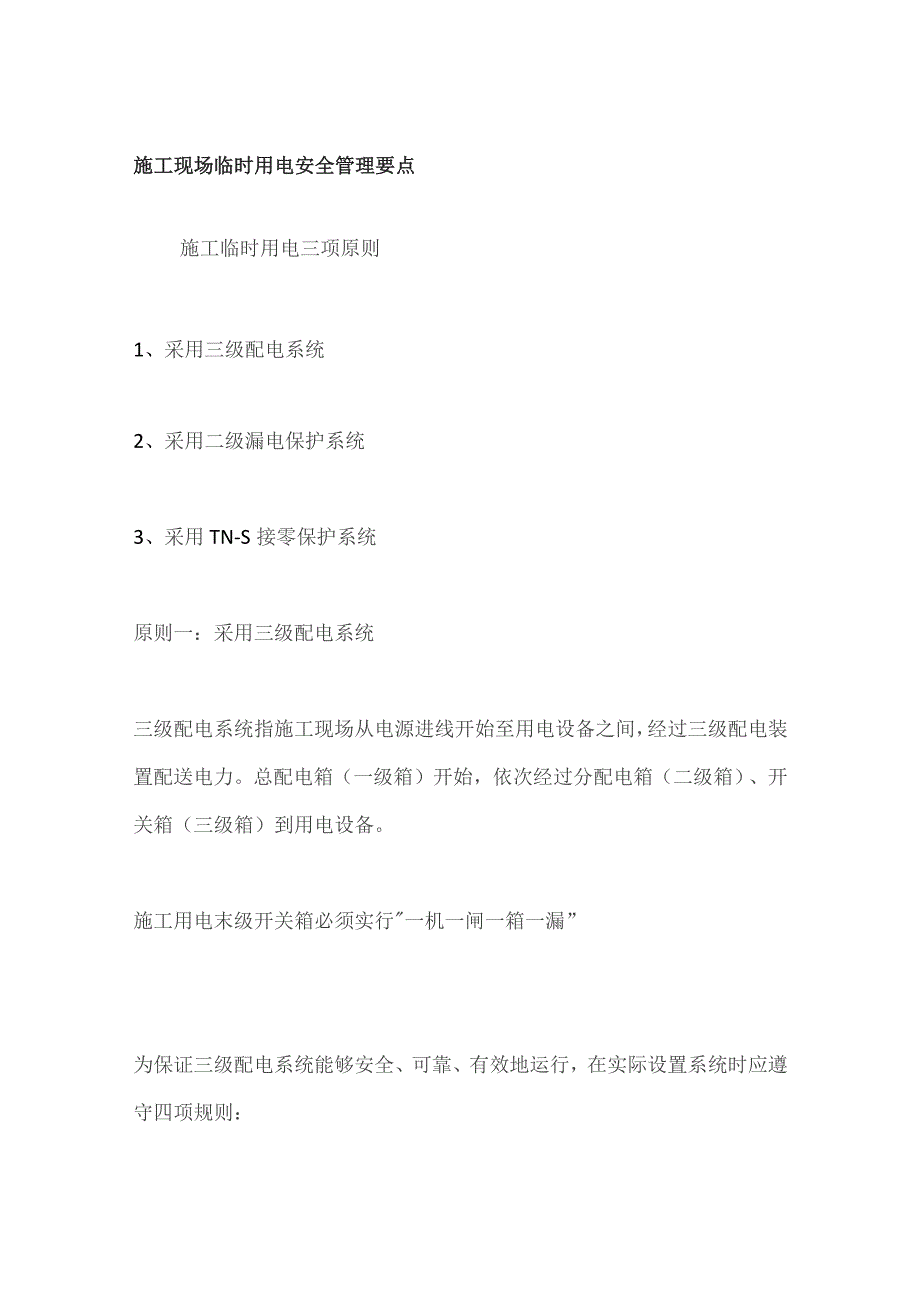

1、施工现场临时用电安全管理要点施工临时用电三项原则1、采用三级配电系统2、采用二级漏电保护系统3、采用TN-S接零保护系统原则一：采用三级配电系统三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力。总配电箱（一级箱）开始，依次经过分配电箱（二级箱）、开关箱（三级箱）到用电设备。施工用电末级开关箱必须实行一机一闸一箱一漏”为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时应遵守四项规则：1、分级电路规则2、动、照分设规则3、压缩配电间距规则4、环境安全规则原则二：采用二级漏电保护系统采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱和开关箱设置漏电保护

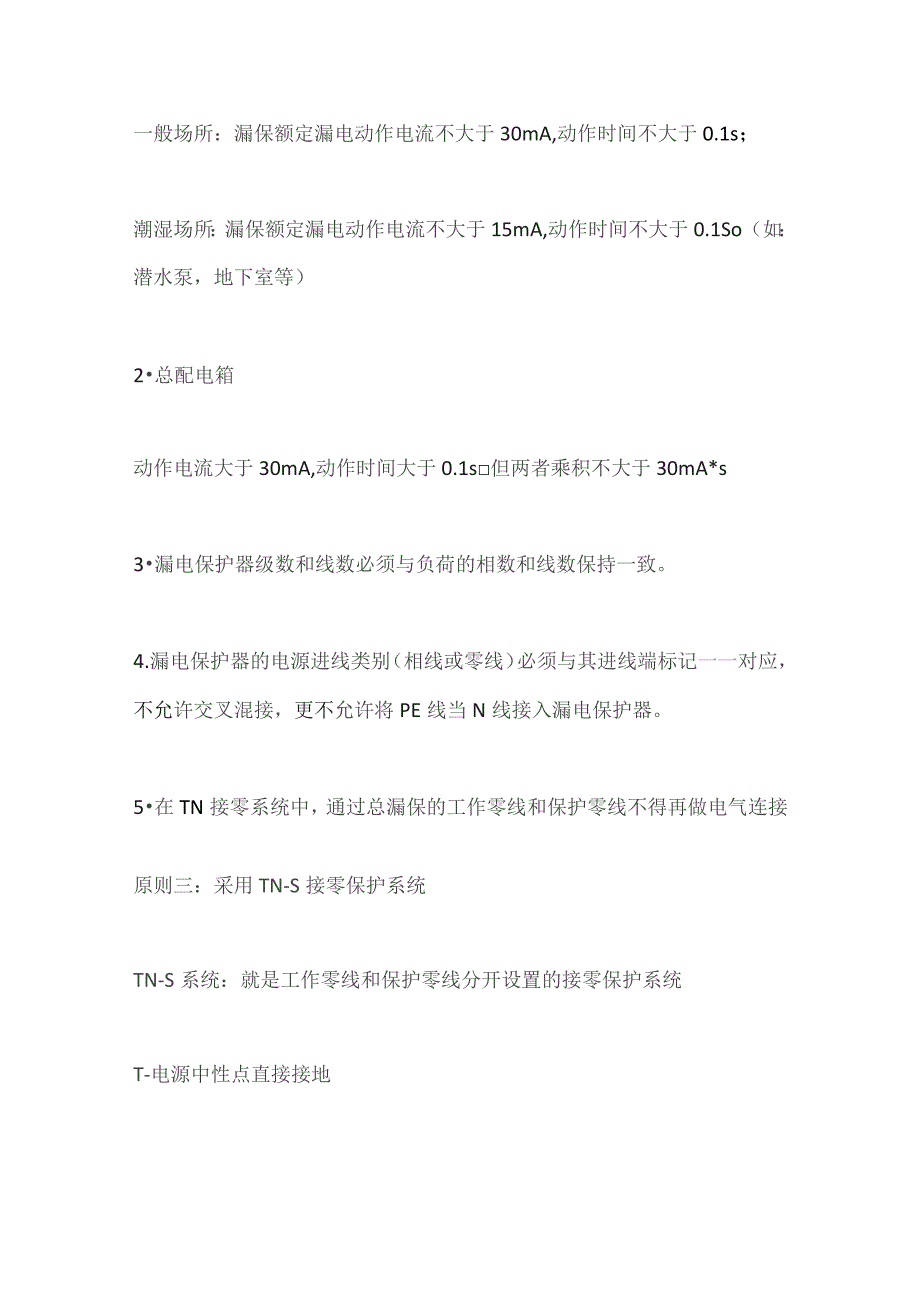

2、器。总配电箱中的漏电保护器可以设置于各分路，但不必重叠设置。实行分级、分段漏电保护原则。合理选择总配电箱、开关箱中漏电保护器的额定漏电动作参数。漏电保护器级数和线数必须与负荷的相数和线数保持一致。从确保防止人体间接接触触电危害角度出发，对设置与开关箱和总配电箱的漏电保护器的漏电动作参数需符合下列要求：1开关箱一般场所：漏保额定漏电动作电流不大于30mA,动作时间不大于0.1s；潮湿场所：漏保额定漏电动作电流不大于15mA,动作时间不大于0.1So（如：潜水泵，地下室等）2总配电箱动作电流大于30mA,动作时间大于0.1s但两者乘积不大于30mA*s3漏电保护器级数和线数必须与负荷的相数和线数保
3、持一致。4.漏电保护器的电源进线类别（相线或零线）必须与其进线端标记一一对应，不允许交叉混接，更不允许将PE线当N线接入漏电保护器。5在TN接零系统中，通过总漏保的工作零线和保护零线不得再做电气连接原则三：采用TN-S接零保护系统TN-S系统：就是工作零线和保护零线分开设置的接零保护系统T-电源中性点直接接地N-电气设备外露可导电部分通过零线接地S一工作零线与保护零线分开的系统N线功能：1供单相设备使用2传导三项系统中的不平衡电流3减小三相负荷中性点的电位偏移PE线功能:保障人身安全，防止发生触电事故。在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备必须与保护零线连接。保护零线应由
4、工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧领线处引出。二：临时用电管理临时用电组织设计（方案）施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者。应编制用电组织设计。*施工临时用电组织设计内容：1现场勘查2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向3 .进行负荷计算4选择变压器5 .设计配电系统6 .设计防雷系统7 .确定防护措施8 .制定安全用电措施和电气防火措施电工及用电人员持证上岗安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成,并应有人监护。指导用电人员安全用电，纠正违规用电参与用电安全技术档案的建立和管理施工现场临时用电必须建
5、立安全技术档案，并应包括下列内容:1用电组织设计的安全资料2修改用电组织设计的资料3用电技术交底资料4.用电工程检查验收表5电气设备的试、检验凭单和调试记录6接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表7定期检查表8电工安装、巡检、维修、拆除工作记录三：外电线路及电气设备防护外电线路防护:为防止外电路对现场施工构成的潜在危害，要做防护。外电防护措施：1 .绝缘2 .屏蔽3安全距离4.限制放电能量5.24V及以下安全特低电压1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或对方材料及杂物。2、在建工程的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。3、施
6、工现场的机动车道与外电架空线路交叉时，架空线的最低点与路面的最小垂直距离应符合下表规定。4、起重机的任何部位或被吊物边缘与架空线路边线的最小安全距离应符合下表规定。5、施工现场开挖槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5n当施工现场达不到以上第1、2、3、4条中的规定时，必须采取隔离防护措施，并应悬挂醒目的警告标志。四：接地与防雷接地:1.1.1 接地：电气系统或设备因运行需要的接地。（工作接地、屏蔽接地）1.1.2 接地：为防止电气设备的金属外壳尹绝缘损坏带电危及人和设备的安全，以及设置相应保护系统需要，而将电气设备外壳或其他金属结构接地。3重复接地：为增强接地保护系统接地的作用
7、和效果，并提高其可靠性，在其接地线的另一处或多处再做接地。规范5.1.2当施工现场与外电线路共用统一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线必须通过总漏电保护器，保护零线必须由电源进线零线重复接地处或总漏电保护器电源侧领线处，引出形成局部TN-S接零保护系统。1.1.3 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统中间处和末端处做重复接地。在RN系统中，保护零线每一处重复接地装置的接地电阻不应大于10欧姆。在工作接地电阻值允许达到10欧姆的电力系统中，所有重复接地
8、的等效电阻不应大于10欧姆。5.3.4 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地体可利用自然接地体，但应保证其电气连接和热稳定防雷：5.4.2 施工现场内的起重机、井字架、龙门吊的机械设备，以及钢脚手架和正在施工的在建工程等金属结构，当其在建筑物或构筑物等设施的防雷装置接闪器的保护范围以外时，应按下表规定装防雷装置。5.4.7 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台电气设备的重复接地和防雷接地可以共用同一接地体，但接地电阻应符合重复接地电阻值
9、的要求。五：配电箱及开关箱1、配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何障碍物。2配电箱和开关箱应采用冷轧钢板或阻燃绝缘材料制作，班后应为1.5-2.0mm,箱体表面应做防腐处理3配电箱、开关箱应装设端正、牢固。固定式电箱的中心点与地面的垂直距离应为1.4-1.6mo移动式电箱应装设在坚固稳定的支架上。其中心点和地面的垂直距离应为0.8-L6m。4、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属安装板绝缘，PE端子板必须与金属电器安装板做电气连接。进出线的N线必须通过N线端子板连接，PE下必须通过PE线端子板。5、配电箱、开关箱外形结构应能防雨
10、防尘。6、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。7、配电箱、开关箱内电器安装尺寸应满足下表要求六、电气防火安全措施针对电气火灾发生的原因，应制定出有效的预防措施。1 .施工组织设计时要根据电气设备的用电量正确选择导线截面,从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。2 .导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器作为短路保护时，熔断额定电流一定要小于电缆或穿管绝缘导体允许载流量的2.5倍,或明敷绝缘导线允许载流量的1.5倍。3电工及用电人员要认真执行规范要求，正确连接导线，接线柱要压实，牢固。各种开关触头要压接牢固，铝铜连接时要有过度端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。4配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫检查。5 .使用电焊机时要执行动火证制度，并有人监护，施焊周围不得存在易燃物，并备齐灭火器，电焊机应放在通风良好的地方。6 .施工现场的高大设备（如塔吊，龙门吊等）要做好防雷接地和防静电接地，以免雷电和静火花引起火灾。
