《燃气管道防腐——不同材质防腐层特点及结构.docx》由会员分享，可在线阅读，更多相关《燃气管道防腐——不同材质防腐层特点及结构.docx（3页珍藏版）》请在第壹文秘上搜索。

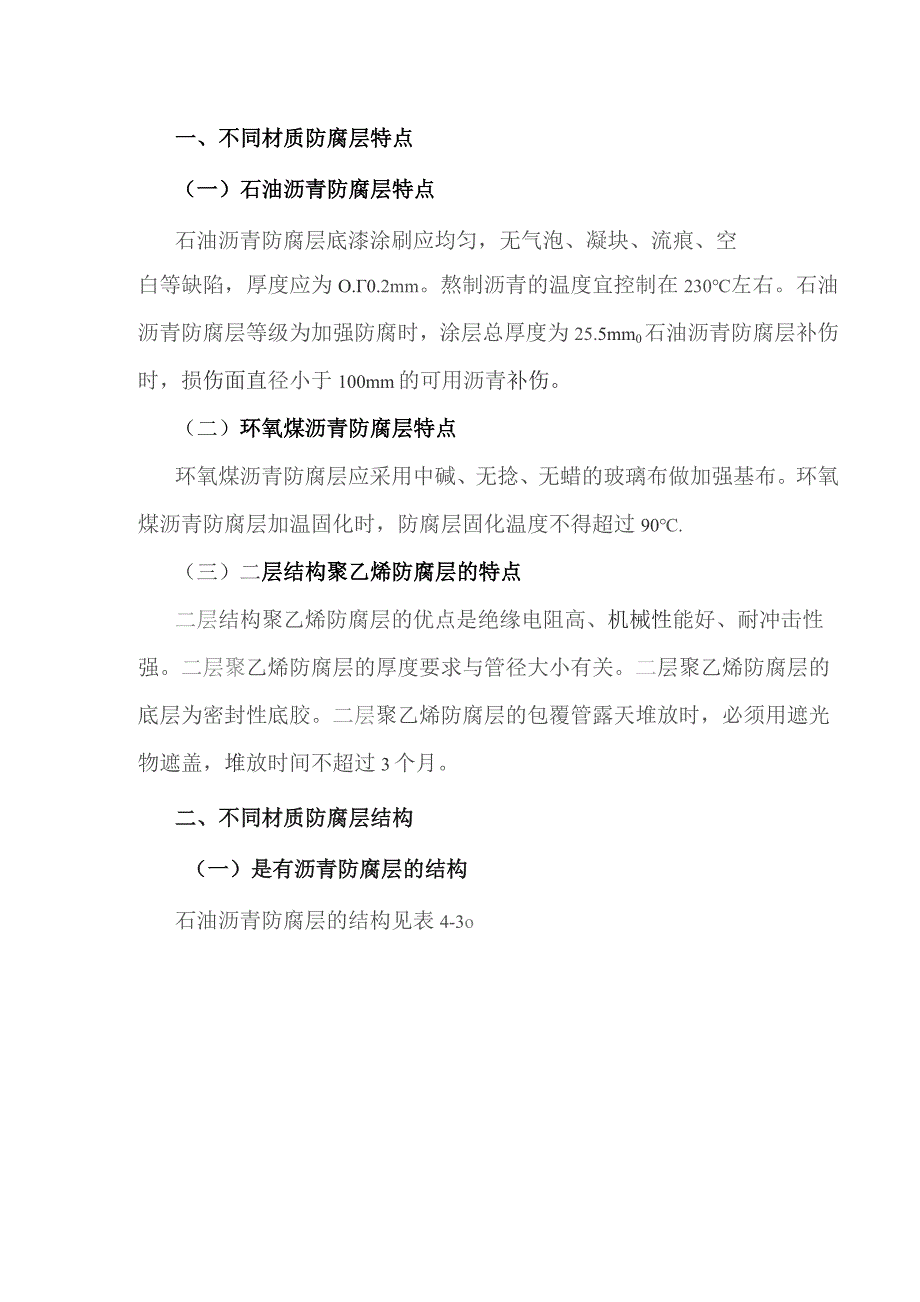

1、一、不同材质防腐层特点（一）石油沥青防腐层特点石油沥青防腐层底漆涂刷应均匀，无气泡、凝块、流痕、空白等缺陷，厚度应为O.0.2mm。熬制沥青的温度宜控制在230左右。石油沥青防腐层等级为加强防腐时，涂层总厚度为25.5mm0石油沥青防腐层补伤时，损伤面直径小于100mm的可用沥青补伤。（二）环氧煤沥青防腐层特点环氧煤沥青防腐层应采用中碱、无捻、无蜡的玻璃布做加强基布。环氧煤沥青防腐层加温固化时，防腐层固化温度不得超过90.（三）二层结构聚乙烯防腐层的特点二层结构聚乙烯防腐层的优点是绝缘电阻高、机械性能好、耐冲击性强。二层聚乙烯防腐层的厚度要求与管径大小有关。二层聚乙烯防腐层的底层为密封性底胶。

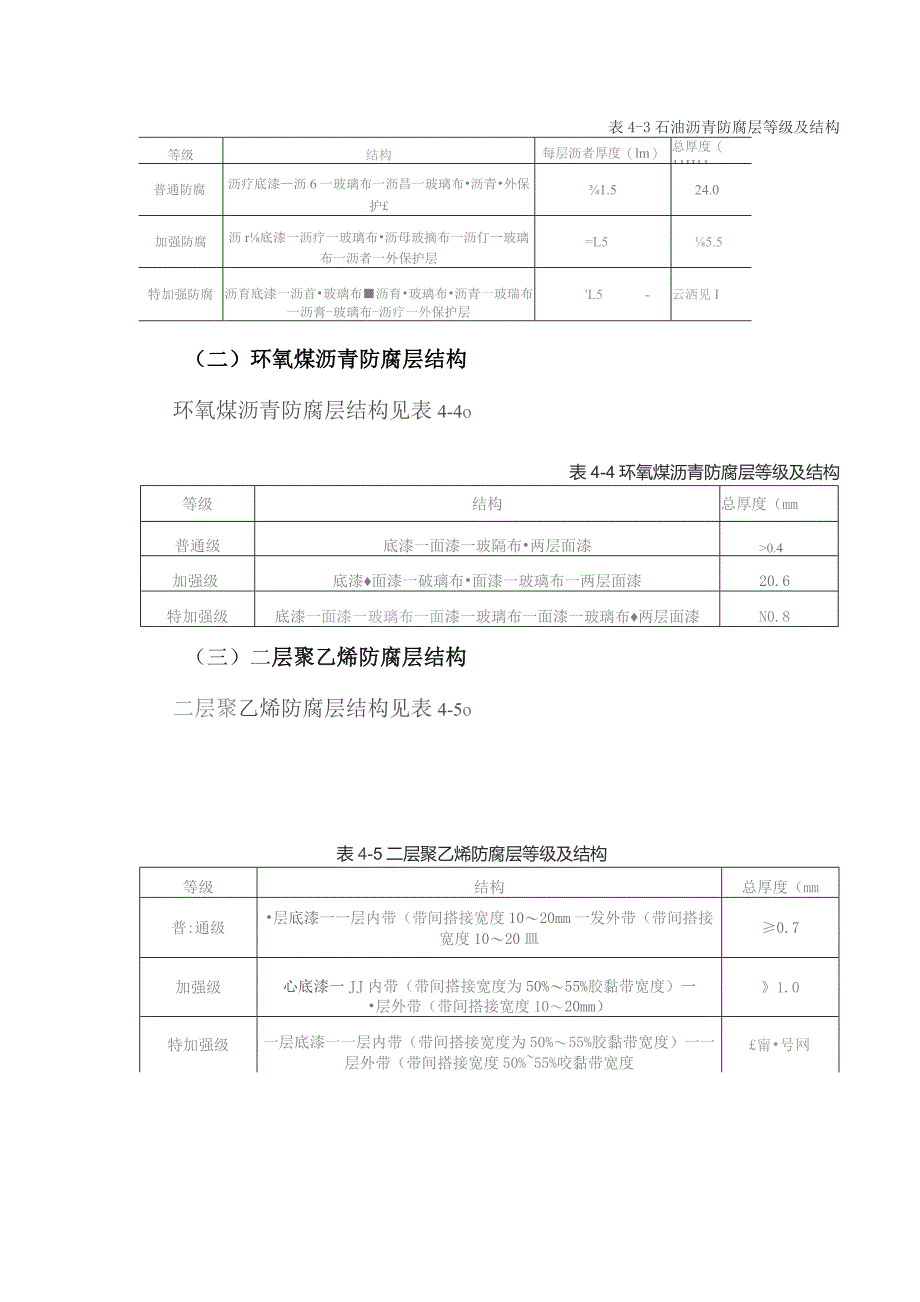

2、二层聚乙烯防腐层的包覆管露天堆放时，必须用遮光物遮盖，堆放时间不超过3个月。二、不同材质防腐层结构（一）是有沥青防腐层的结构石油沥青防腐层的结构见表4-3o表4-3石油沥青防腐层等级及结构等级结构每层沥者厚度（lm）总厚度（11H11普通防腐沥疗底漆沥6一玻璃布一沥昌一玻璃布沥青外保护1.524.0加强防腐沥r底漆一沥疗一玻璃布沥母玻摘布一沥仃一玻璃布一沥者一外保护层=L55.5特加强防腐沥育底漆一沥首玻璃布沥育玻璃布沥青一玻瑞布一沥膏-玻璃布-沥疗一外保护层L5-云洒见I（二）环氧煤沥青防腐层结构环氧煤沥青防腐层结构见表4-4o表4-4环氧煤沥青防腐层等级及结构等级结构总厚度（mm普通级底漆

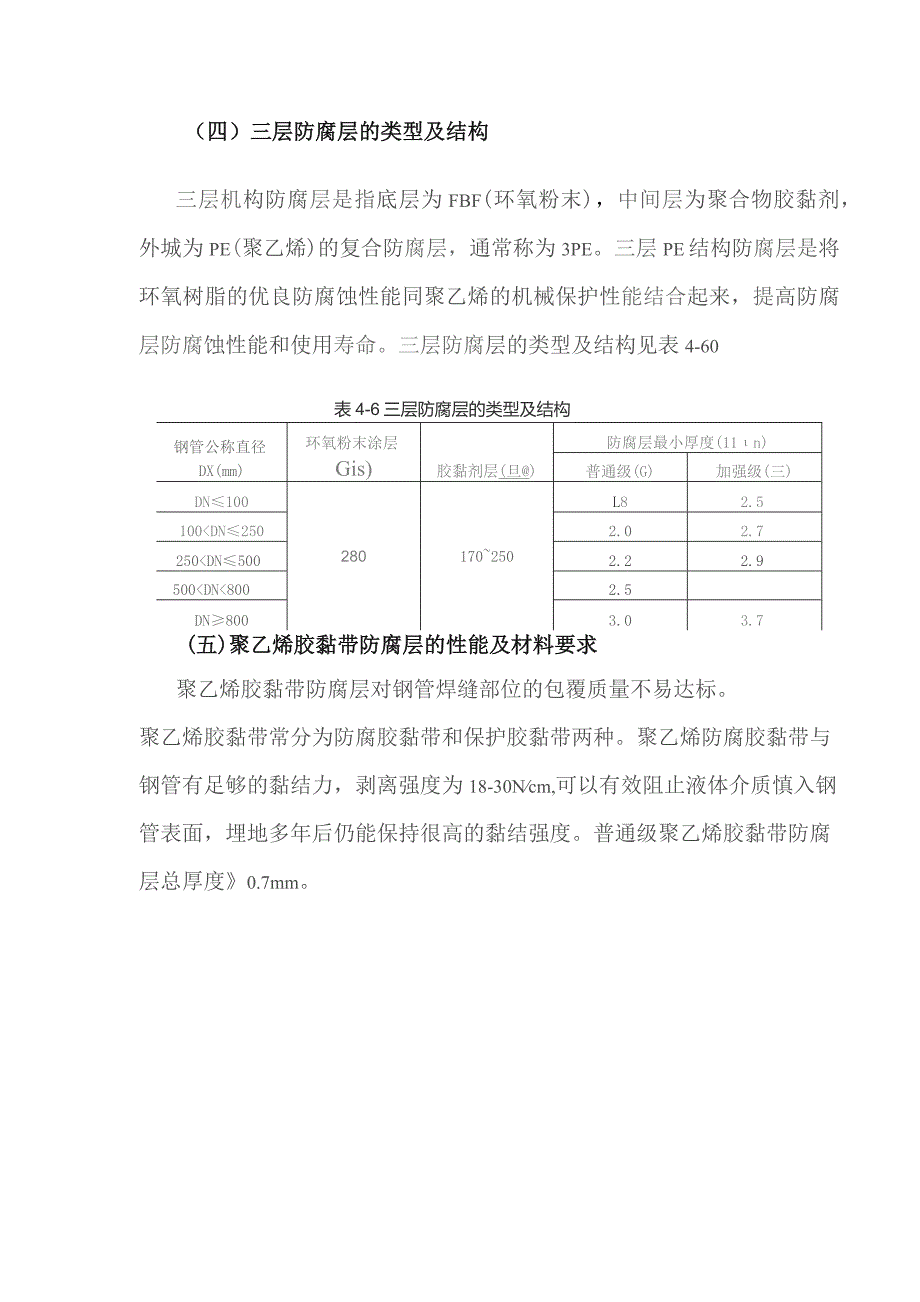

3、一面漆一玻隔布两层面漆0.4加强级底漆面漆一破璃布面漆一玻璃布一两层面漆20.6特加强级底漆一面漆一玻璃布一面漆一玻璃布一面漆一玻璃布两层面漆N0.8（三）二层聚乙烯防腐层结构二层聚乙烯防腐层结构见表4-5o表4-5二层聚乙烯防腐层等级及结构等级结构总厚度（mm普:通级层底漆一一层内带（带间搭接宽度1020mm一发外带（带间搭接宽度1020皿0.7加强级心底漆一JJ内带（带间搭接宽度为50%55%胶黏带宽度）一层外带（带间搭接宽度1020mm）1.0特加强级一层底漆一一层内带（带间搭接宽度为50%55%胶黏带宽度）一一层外带（带间搭接宽度50%55%咬黏带宽度甯号网（四）三层防腐层的类型及结构
4、三层机构防腐层是指底层为FBF(环氧粉末)，中间层为聚合物胶黏剂，外城为PE(聚乙烯)的复合防腐层，通常称为3PE。三层PE结构防腐层是将环氧树脂的优良防腐蚀性能同聚乙烯的机械保护性能结合起来，提高防腐层防腐蚀性能和使用寿命。三层防腐层的类型及结构见表4-60表4-6三层防腐层的类型及结构钢管公称直径DX(mm)环氧粉末涂层Gis)胶黏剂层(旦)防腐层最小厚度(11n)普通级(G)加强级(三)DN100280170250L82.5100DN2502.02.7250DN5002.22.9500DN8002.5DN8003.03.7(五)聚乙烯胶黏带防腐层的性能及材料要求聚乙烯胶黏带防腐层对钢管焊缝部位的包覆质量不易达标。聚乙烯胶黏带常分为防腐胶黏带和保护胶黏带两种。聚乙烯防腐胶黏带与钢管有足够的黏结力，剥离强度为18-30Ncm,可以有效阻止液体介质慎入钢管表面，埋地多年后仍能保持很高的黏结强度。普通级聚乙烯胶黏带防腐层总厚度0.7mm。
