《细集料含泥量对标准化拌制混凝土性能影响.docx》由会员分享，可在线阅读，更多相关《细集料含泥量对标准化拌制混凝土性能影响.docx（6页珍藏版）》请在第壹文秘上搜索。

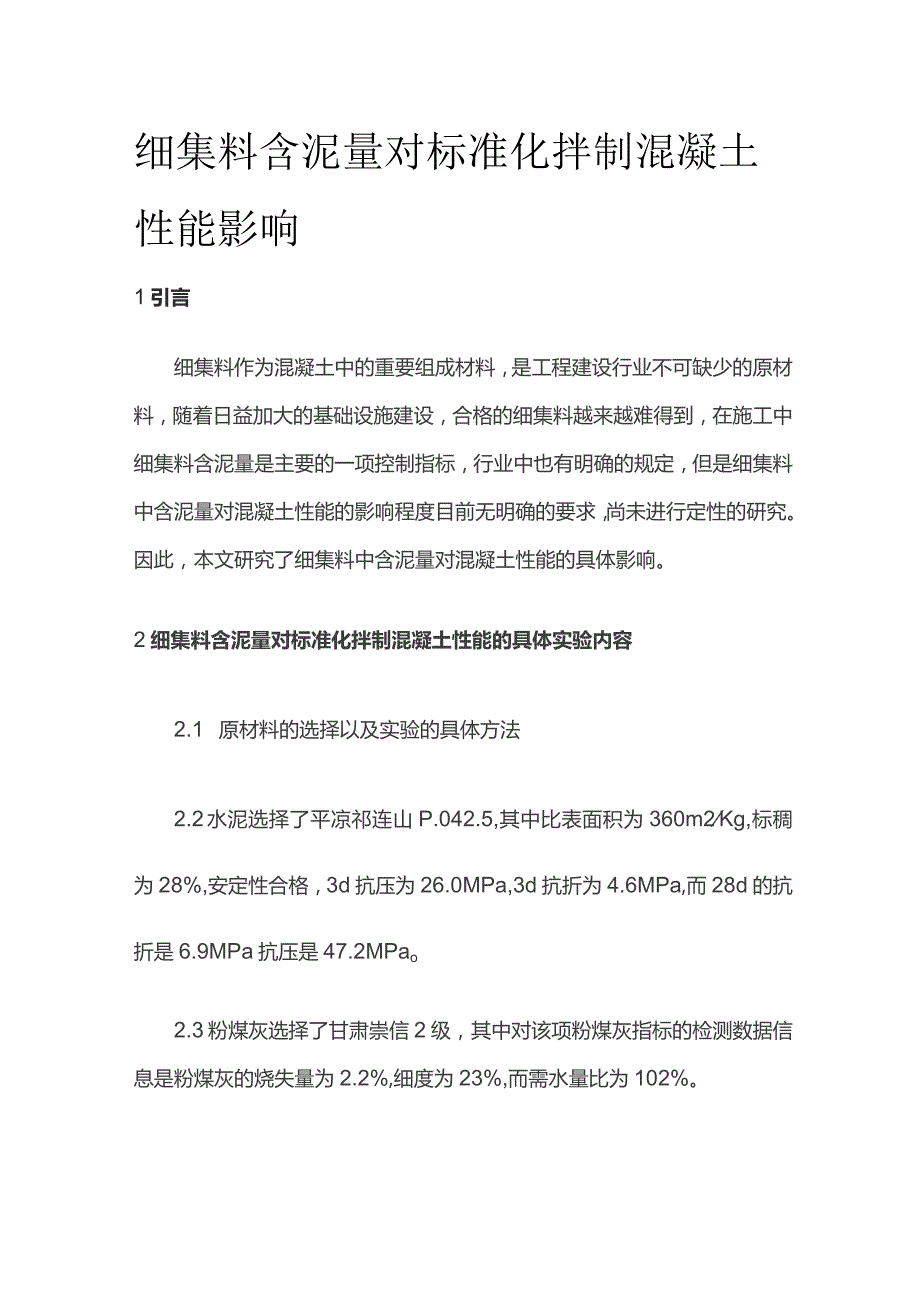

1、细集料含泥量对标准化拌制混凝土性能影响1引言细集料作为混凝土中的重要组成材料，是工程建设行业不可缺少的原材料，随着日益加大的基础设施建设，合格的细集料越来越难得到，在施工中细集料含泥量是主要的一项控制指标，行业中也有明确的规定，但是细集料中含泥量对混凝土性能的影响程度目前无明确的要求，尚未进行定性的研究。因此，本文研究了细集料中含泥量对混凝土性能的具体影响。2细集料含泥量对标准化拌制混凝土性能的具体实验内容2.1 原材料的选择以及实验的具体方法2.2 水泥选择了平凉祁连山P.042.5,其中比表面积为360m2Kg,标稠为28%,安定性合格，3d抗压为26.0MPa,3d抗折为4.6MPa,而

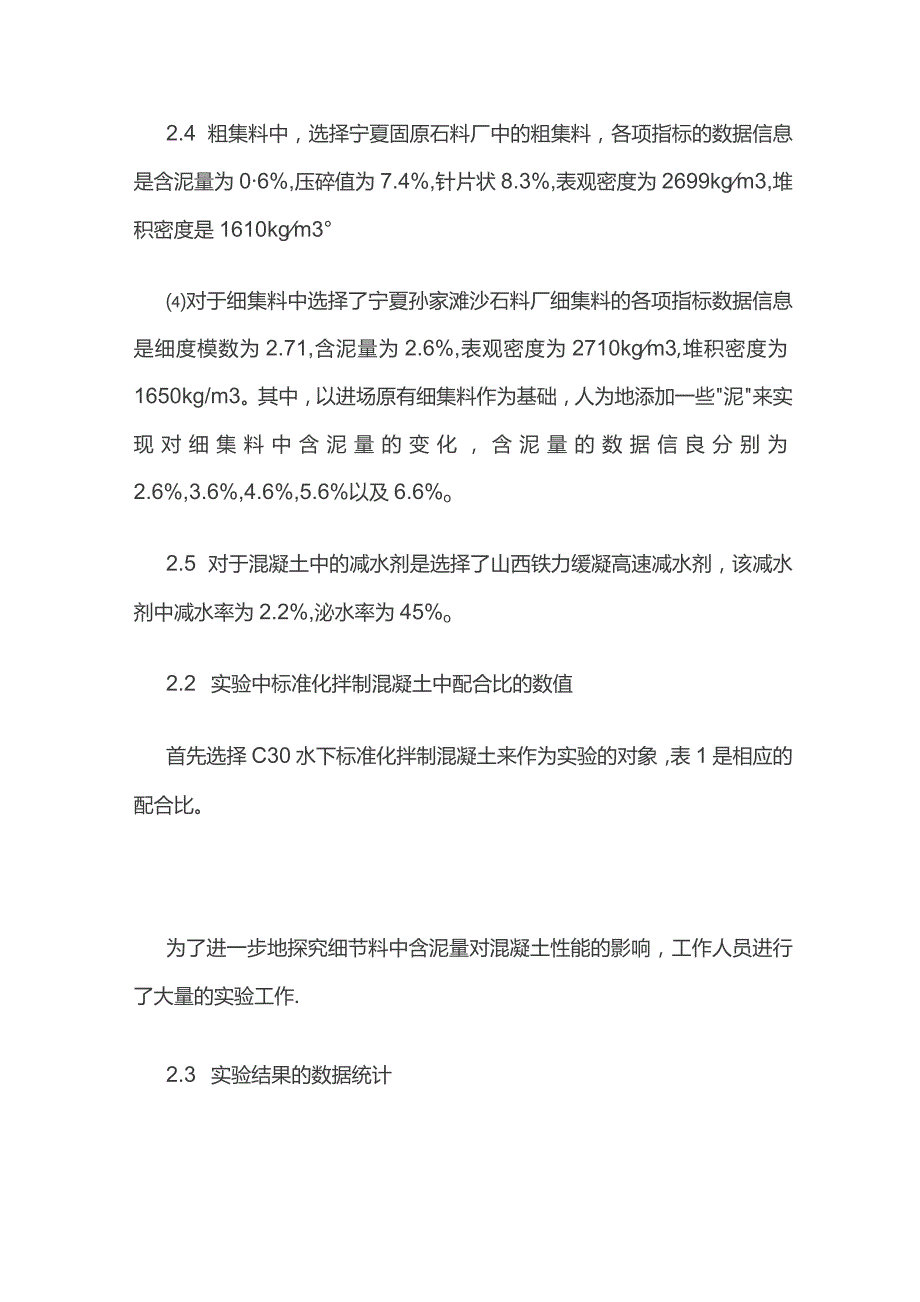

2、28d的抗折是6.9MPa抗压是47.2MPao2.3 粉煤灰选择了甘肃崇信2级，其中对该项粉煤灰指标的检测数据信息是粉煤灰的烧失量为2.2%,细度为23%,而需水量比为102%。2.4 粗集料中，选择宁夏固原石料厂中的粗集料，各项指标的数据信息是含泥量为06%,压碎值为7.4%,针片状8.3%,表观密度为2699kgm3,堆积密度是1610kgm3对于细集料中选择了宁夏孙家滩沙石料厂细集料的各项指标数据信息是细度模数为2.71,含泥量为2.6%,表观密度为2710kgm3,堆积密度为1650kg/m3。其中，以进场原有细集料作为基础，人为地添加一些泥来实现对细集料中含泥量的变化，含泥量的数据

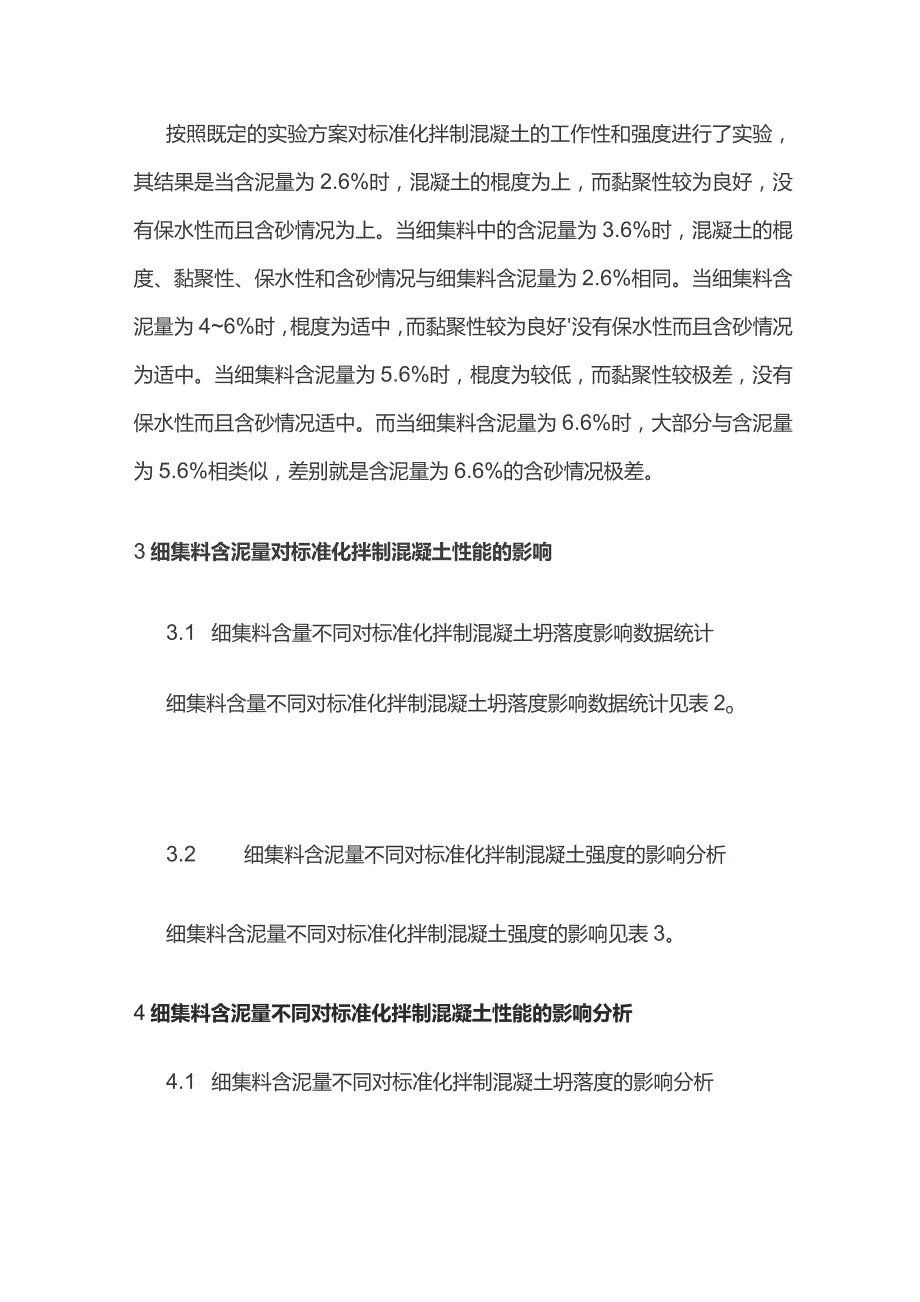

3、信良分别为2.6%,3.6%,4.6%,5.6%以及6.6%o2.5 对于混凝土中的减水剂是选择了山西铁力缓凝高速减水剂，该减水剂中减水率为2.2%,泌水率为45%o2.2 实验中标准化拌制混凝土中配合比的数值首先选择C30水下标准化拌制混凝土来作为实验的对象，表1是相应的配合比。为了进一步地探究细节料中含泥量对混凝土性能的影响，工作人员进行了大量的实验工作.2.3 实验结果的数据统计按照既定的实验方案对标准化拌制混凝土的工作性和强度进行了实验，其结果是当含泥量为2.6%时，混凝土的棍度为上，而黏聚性较为良好，没有保水性而且含砂情况为上。当细集料中的含泥量为3.6%时，混凝土的棍度、黏聚性、保
4、水性和含砂情况与细集料含泥量为2.6%相同。当细集料含泥量为46%时，棍度为适中，而黏聚性较为良好没有保水性而且含砂情况为适中。当细集料含泥量为5.6%时，棍度为较低，而黏聚性较极差，没有保水性而且含砂情况适中。而当细集料含泥量为6.6%时，大部分与含泥量为5.6%相类似，差别就是含泥量为6.6%的含砂情况极差。3细集料含泥量对标准化拌制混凝土性能的影响3.1 细集料含量不同对标准化拌制混凝土坍落度影响数据统计细集料含量不同对标准化拌制混凝土坍落度影响数据统计见表2o3.2 细集料含泥量不同对标准化拌制混凝土强度的影响分析细集料含泥量不同对标准化拌制混凝土强度的影响见表3。4细集料含泥量不同对
5、标准化拌制混凝土性能的影响分析4.1 细集料含泥量不同对标准化拌制混凝土坍落度的影响分析根据细集料含泥量对混凝土初始坍落度实验得出的各种数据,制定了相应的数据分析图，如图1所示，其中日期的年份为2021年。在图1中，可以直观地发现细集料含量对标准化拌制混凝土初始坍落度的影响从200mm下降到90mm,其中影响混凝土封落度数值可以达到IlOmmtI从图1中可以直观地发现，细集料含泥量对混凝土坍落度的影响是逐渐增大的，从而影响了混凝土的坍落度。4.2 细集料含泥量不同对标准化拌制混凝土强度的影响分析根据细集料含泥量对混凝土强度实验得出的各种数据，制定了相应的数据分析图，如图2所示。在图2中，可以直
6、观地发现细集料含量对标准化拌制混凝土7d强度的影响从31.4MPa下降到19.IMPa其中影响混凝土在7d强度数值可以达到IlMPa左右。而在分析细集料含泥量对标准化拌制混凝土的28d度的影响中（见图3）发现，强度从40.2MPa下降至（J23.3MPa,强度的变化较大，强度的数值在逐渐地下降。5细集料含泥量对标准化拌制混凝土坍落度和强度影响的具体原因分析及建议5.1 细集料含泥量不同对标准化拌制混凝土坍落度影响的原因分析在细集料含泥量不同对标准化拌制混凝土坍落度影响的分析中发现，一方面随着细集料中含泥量的逐渐增大，进而使得吸水量也在逐渐地增大，最终导致标准化拌制混凝土中的坍落度在逐渐减小。另
7、一方面缓凝高效减水剂对含泥量反应非常敏感，随着细集料中含泥量的增大逐渐消减了减水剂的减水效果，进一步导致混凝土中的坍落度变小。同时随着反应的进行这种效应越明显，导致混凝土中的坍落度损失也越来越大。5.2 细集料含泥量不同对标准化拌制混凝土强度影响的原因分析在细集料含泥量不同对标准化拌制混凝土强度影响的分析中发现，细集料中的泥把水吸附住，导致水泥水化作用无法进行彻底，进而导致混凝土中的强度降低。5.3 提高混凝土各个性能的改进建议根据一系列数据分析和具体实验的研究中发现，当细集料中含泥量在6.0%时，混凝土的试块抗压破损就在水泥与集料的粘结处。因此要想提高混凝土的坍落度和强度性能的过程中，首先在具体实际的工程建设中，一定要严格按照规范要求控制细集料中的含泥量，不可过高，也不可过低。第二是选用对泥不敏感的减水剂，减水剂通过影响细集料来间接影响整个混凝土的性能。第三是尽量选用中级配细集料含泥量尽量控制在4%以下。第四是利用调整水胶比，调整外加剂惨量方法解决#损与饱和程度，这样才能够显著地降低细集料中含泥量对整个混凝土塌落度和强度的影响。
