《自密实(清水)混凝土的配合比设计及其应用.docx》由会员分享，可在线阅读，更多相关《自密实(清水)混凝土的配合比设计及其应用.docx（13页珍藏版）》请在第壹文秘上搜索。

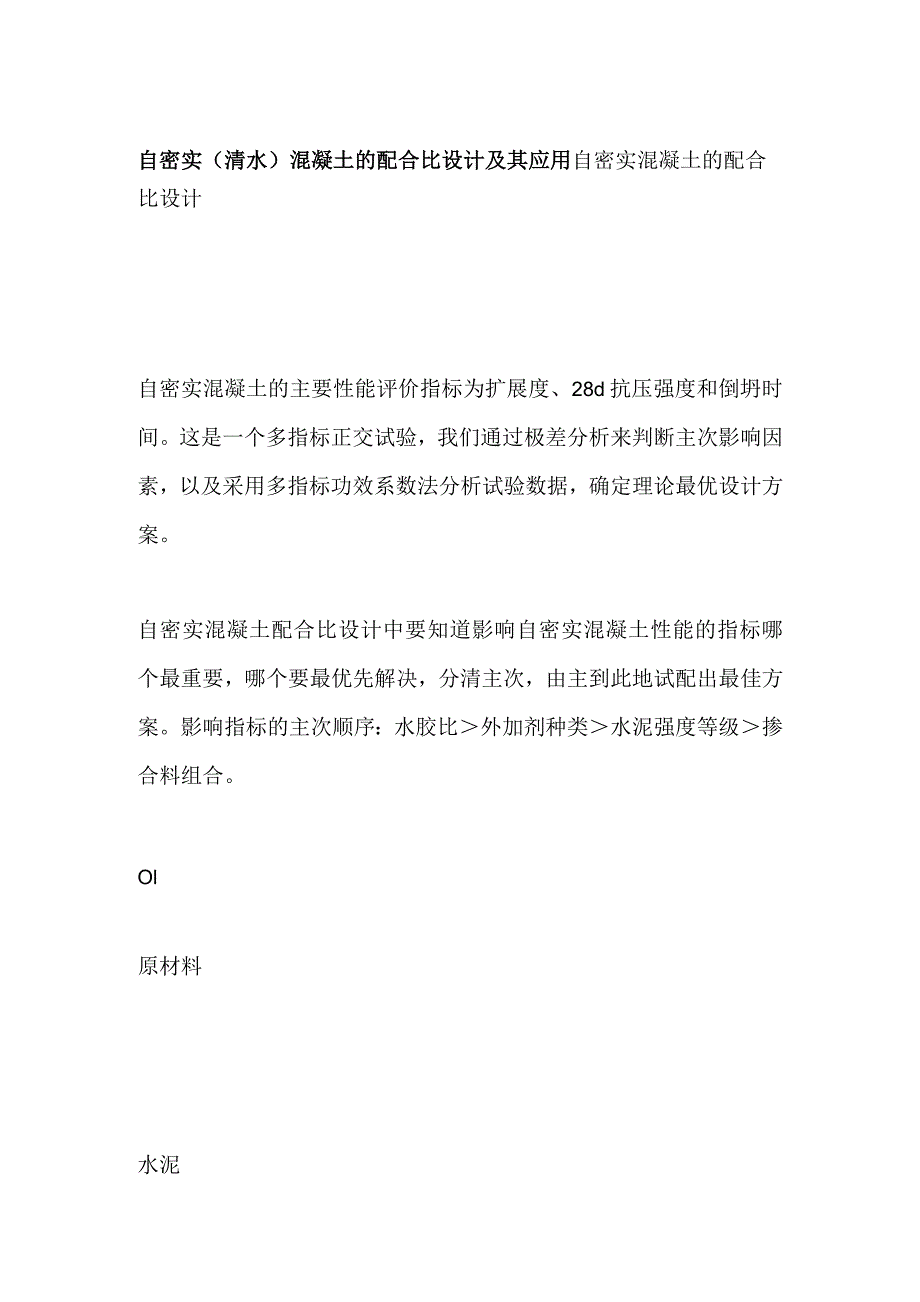

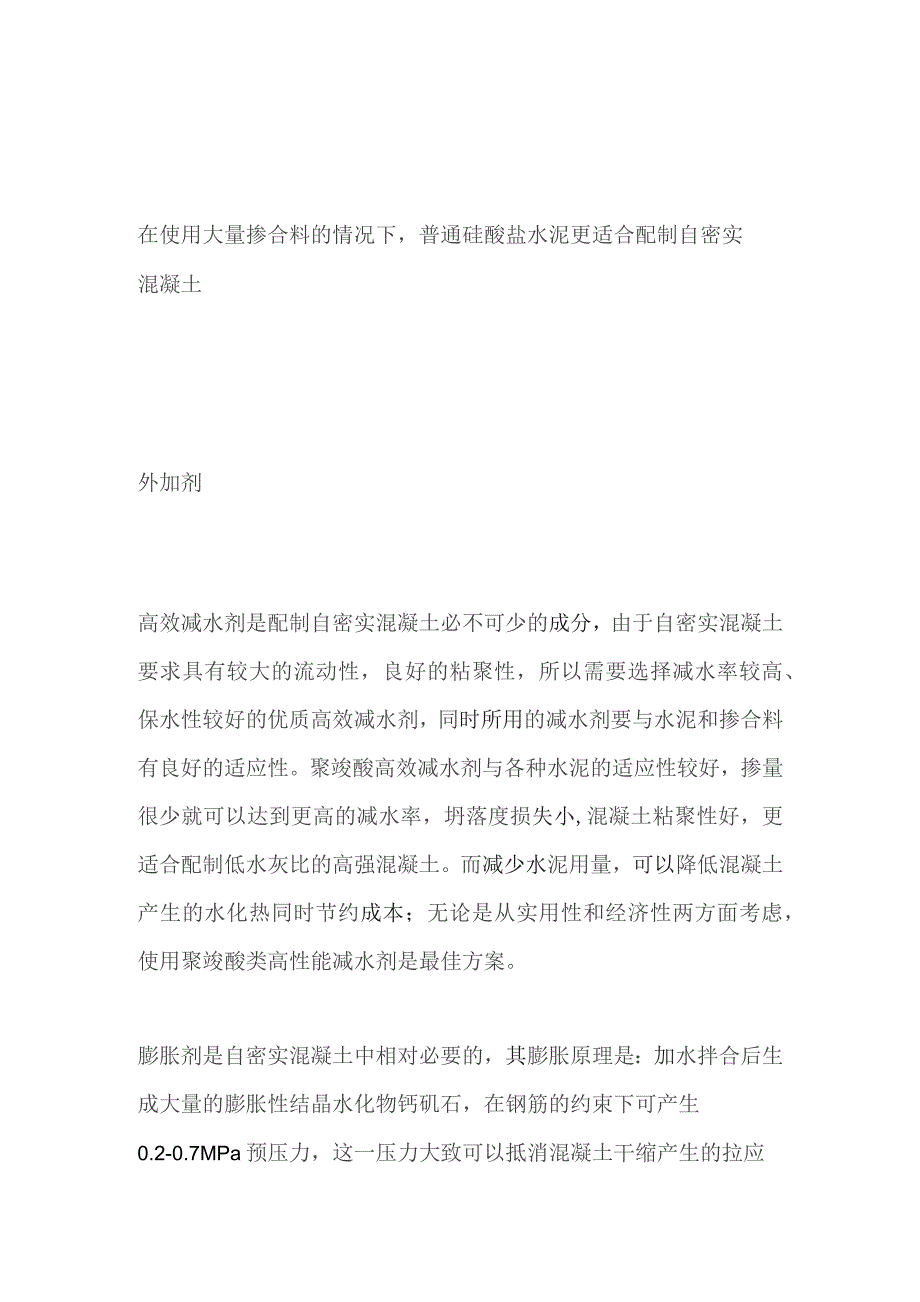

1、自密实（清水）混凝土的配合比设计及其应用自密实混凝土的配合比设计自密实混凝土的主要性能评价指标为扩展度、28d抗压强度和倒坍时间。这是一个多指标正交试验，我们通过极差分析来判断主次影响因素，以及采用多指标功效系数法分析试验数据，确定理论最优设计方案。自密实混凝土配合比设计中要知道影响自密实混凝土性能的指标哪个最重要，哪个要最优先解决，分清主次，由主到此地试配出最佳方案。影响指标的主次顺序：水胶比外加剂种类水泥强度等级掺合料组合。Ol原材料水泥在使用大量掺合料的情况下，普通硅酸盐水泥更适合配制自密实混凝土外加剂高效减水剂是配制自密实混凝土必不可少的成分，由于自密实混凝土要求具有较大的流动性，良好

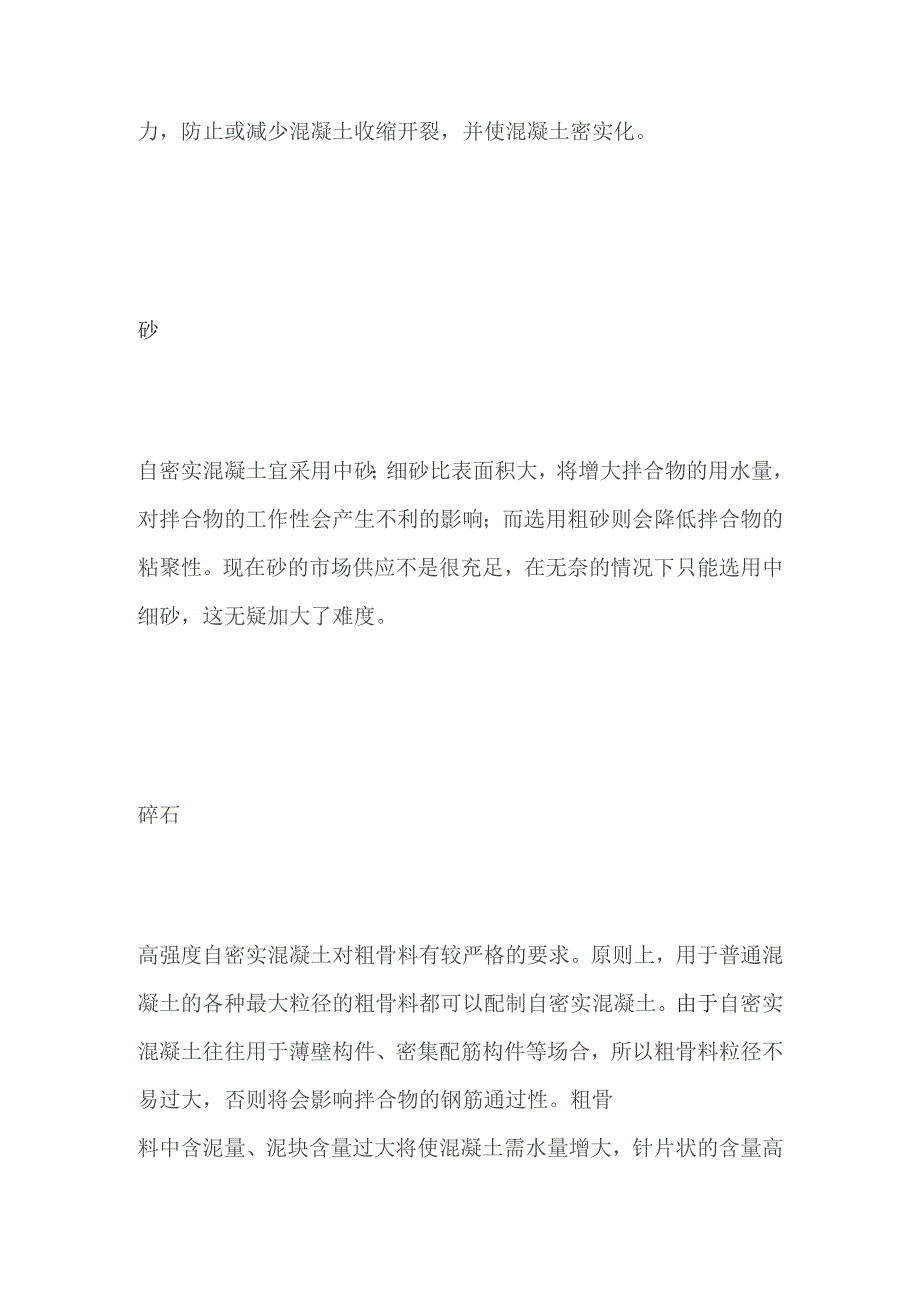

2、的粘聚性，所以需要选择减水率较高、保水性较好的优质高效减水剂，同时所用的减水剂要与水泥和掺合料有良好的适应性。聚竣酸高效减水剂与各种水泥的适应性较好，掺量很少就可以达到更高的减水率，坍落度损失小,混凝土粘聚性好，更适合配制低水灰比的高强混凝土。而减少水泥用量，可以降低混凝土产生的水化热同时节约成本；无论是从实用性和经济性两方面考虑，使用聚竣酸类高性能减水剂是最佳方案。膨胀剂是自密实混凝土中相对必要的，其膨胀原理是：加水拌合后生成大量的膨胀性结晶水化物钙矶石，在钢筋的约束下可产生0.2-0.7MPa预压力，这一压力大致可以抵消混凝土干缩产生的拉应力，防止或减少混凝土收缩开裂，并使混凝土密实化。砂
3、自密实混凝土宜采用中砂；细砂比表面积大，将增大拌合物的用水量，对拌合物的工作性会产生不利的影响；而选用粗砂则会降低拌合物的粘聚性。现在砂的市场供应不是很充足，在无奈的情况下只能选用中细砂，这无疑加大了难度。碎石高强度自密实混凝土对粗骨料有较严格的要求。原则上，用于普通混凝土的各种最大粒径的粗骨料都可以配制自密实混凝土。由于自密实混凝土往往用于薄壁构件、密集配筋构件等场合，所以粗骨料粒径不易过大，否则将会影响拌合物的钢筋通过性。粗骨料中含泥量、泥块含量过大将使混凝土需水量增大，针片状的含量高则会降低混凝土的抗压强度；因此，高强度自密实混凝土必须严格控制石子的含泥量、泥块含量和针片状含量。掺合料配
4、制高强度的自密实混凝土掺入大量的活性矿物掺合料是非常必要的。自密实混凝土浆体含量较大，如果胶凝材料单用水泥则会引起混凝土早期水化放热较大、硬化混凝土收缩较大，不利于混凝土的耐久性和体积稳定性，在胶凝材料中掺入优质的活性矿物掺合料则可以克服这些缺陷。而且，在自密实混凝土中掺入优质的活性矿物掺合料还可以提高拌合物的流动性，降低泌水性,提高粘聚性，提高硬化混凝土的后期强度等优点。02设计要点在原材料不稳定，含气量不确定的条件下，自密实混凝土宜采用绝对体积法的固定砂石含量法；配制强度与普通混凝土计算方法一样，采用如下公式：feu,02fcu,k+1.645。混凝土强度标准差宜根据同类混凝土统计资料计算
5、确定，计算时强度试件不应少于25组。当无统计资料时，。值可按表6取用。表6粗骨料含量会直接影响到混凝土抗压强度。粗骨料的单位体积用量应符合混凝土自密实性能等级的要求，见表7：表7新拌混凝土配合比的确定必须要从以下儿个因素来考虑。第一：新拌混凝土工作性必须要满足自密实混凝土的技术性能指标；第二：混凝土标准养护28天抗压强度必须要满足设计要求；第三：混凝土水化过程中产生的水化热不能破坏混凝土的结构安全，钢管柱直径小于1m,不属于大体积混凝土，所以水化热对混凝土结构的影响可不作为主要因素考虑；第四：混凝土配合比的确定不能一味的追求混凝土的工作性而忽略了经济效益，在满足混凝土各项技术指标的同时，要尽可
6、能的追求成本的最小化。外加剂掺量的增大，扩展度也在增大。当外加剂掺量增大到一定数量后，扩展度增加量减小，甚至趋向于稳定。在实际试拌过程中还发现，外加剂掺量增大后，虽然流动性增大，但拌合物粘度降低，局部产生了石子堆积的现象，拌合物离析。所以外加剂的掺量一定要控制在一定的范围内。03自密实混凝土工作性能影响因素高效减水剂对自密实混凝土工作性能的影响高效减水剂解决了高性能混凝土低水胶比和低用水量与工作性之间的矛盾，因而已成为高性能混凝土不可缺少的组分。同时,它也是配制自密实混凝土的关键材料。自密实高性能混凝土所具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外加剂为主要手段来实现，同时
7、还要满足良好的泵送性能,因此对外加剂的主要要求为：首先是与水泥的相容性好；其次是减水率大；再次减水剂对混凝土的缓凝和保塑效果要好。砂率对自密实混凝土工作性能的影响砂率对自密实混凝土拌合物的流动性有较大影响。砂率决定了粗细骨料的比例，也是决定砂浆含量的主要因素，因此，砂率是影响混凝土拌合物匀质性和填充性的重要因素。矿物掺和料对自密实混凝土工作性能的影响对于自密实混凝土来说，矿物掺和料是有效增加浆体含量改善其流变性能和稳定性并降低水化热的重要途径。目前被用于自密实混凝土中的矿物掺和料有粉煤灰、硅粉、磨细矿渣、磨细石灰石粉等。水胶比对自密实混凝土工作性能的影响胶凝材料用量一定的条件下，水胶比的大小决
8、定了用水量的大小和浆体含量的大小，而浆体含量又是决定自密实混凝土流动性的主要因素。因此，水胶比是影响自密实混凝土工作性能和耐久性的重要因素。一般来说，水胶比越低，配制的混凝土强度越高,混凝土的密实度和耐久性也就越好。胶凝材料用量对自密实混凝土工作性的影响自密实混凝土不同于一般高性能混凝土的一个明显特征就是胶凝材料用量较高，但是也有一个严格的范围。根据国内外一些成功配制自密实混凝土的经验，胶凝材料总量一般为500600kg/m3o胶凝材料用量少，则混凝土的流动性降低，黏聚性下降，石子在浆体中不能自由悬浮而造成离析分层；胶凝材料用量过多，则黏聚性过大，在模板死角处石子容易堆积，造成整个混凝土结构的
9、不均匀性。此外，胶凝材料用量越多，既不经济，也增加了因收缩引起开裂的趋势。关于自密实清水混凝土国内真正的自密实清水混凝土不多。在国内的自密实清水混凝土工程中，成都来福士广场和华能大厦均采用了辅助振捣，拆模后表观质量良好，达到清水饰面效果;武汉火车站采取了无振捣方式，拆模后4m内无明显色差，但存在细小均匀的气泡。综合现有自密实清水混凝土的文献表明，基本采用41%52%的高砂率，粗骨料最大粒径小于25mm,胶凝材料总量大于450kgm3,水胶比一般不大于04坍落度大于260mm,扩展度大于650mm,倒坍和T50控制在IOS以内。合理的浆体黏度是保证工作性、同时也确保气泡是否能成功排除的关键。研究
10、表明，降低浆体的黏度可以减少清水混凝土的表面气孔。因此，在保证不离析泌水的前提下，尽可能降低新拌混凝土的黏度是自密实清水混凝土的关键技术。此外，黏度是决定粗骨料在振动过程中是否离析的重要参数，对一定黏度的自密实混凝土振捣适当时间并不会产生离析。因此，辅助振捣是自密实混凝土消除表面气泡达到清水效果的有效手段。模板也是自密实清水混凝土能否达到清水的关键技术之一。研究表明，使用水溶性脱模剂可以减少混凝土表观孔洞，且其浓度越高，效果越明显；使用地板腊脱模剂的混凝土样板气泡最少。在实际工程中，模板由于各种各样的原因造成其表面会产生微观上的瑕疵，使用水溶性脱模剂并不会消除这种瑕疵，影响表面清水性能；而地板
11、腊脱模剂比较脆，很容易破损，不适宜工程应用。使用由树酯为主要成膜物质再加上溶剂组成的涂料脱模剂，发现拆模出来的混凝土呈仿大理石状,平整光滑,手感细腻，有光泽，颜色一致，达到了清水混凝土效果，这主要是因为树脂类脱模剂涂刷后能够自流平并产生微观上的光滑薄膜。因此，选用合适的脱模剂也是自密实清水混凝土配制成功的关键技术之一，且树脂类脱模剂更适合自密实清水混凝土。拓展阅读高强度自密实混凝土不能采用普通混凝土的设计方法，当混凝土的等级大于等于C60级时，水灰比与混凝土的线性关系较差，分散性较大，鲍罗米公式不再适用。宜采用的是绝对体积法中的固定砂石体积含量法，该方法在保证强度的基础上，体现了按工作性要求设
12、计自密实混凝土的原则，即认为粗骨料的体积含量和砂在砂浆中体积含量是影响拌合物工作性的重要因素，但是这两个参数的取值却过于笼统和经验化。自密实混凝土中粗骨料含量不易过大，最大粒径不宜大于20mm,粗骨料含量过大会降低混凝土的流动性，粒径过大会造成石子在局部堆积且影响混凝土的钢筋间隙通过性。粗骨料应尽量采用连续级配，级配良好的石子可以获得较低的空隙率，有利于提高混凝土拌合物的粘聚性，防止离析。高性能减水剂是配制自密实混凝土的重要因素之一，减水率一般应大于25%。用水量不宜过大，在自密实混凝土中不能一味的追求流动性而增大用水量。过大的用水量会降低混凝土的粘聚性，导致拌合物泌水、离析；过多的用水量还会增大混凝土硬化后的自收缩，导致混凝土构件开裂。自密实混凝土应保证较大的浆体含量，以获得良好的粘性和流动性，有利于浆体充分包裹和分割粗、细集料颗粒，使骨料悬浮于浆体中，而形成优越的自密实性。从“胶凝材料用量与漏斗通过时间关系表”中发现，C60自密实混凝土的胶凝材料用量宜控制在500600Kgm3o混凝土供应商应考虑混凝土输运时间，以保证运到施工现场后保持良好的流动性。如果流动性降低混凝土供应商可以通过外加剂进行调整。外加剂的掺量应控制在3.5%以下（外加剂品种不同时应由试验确定）。
