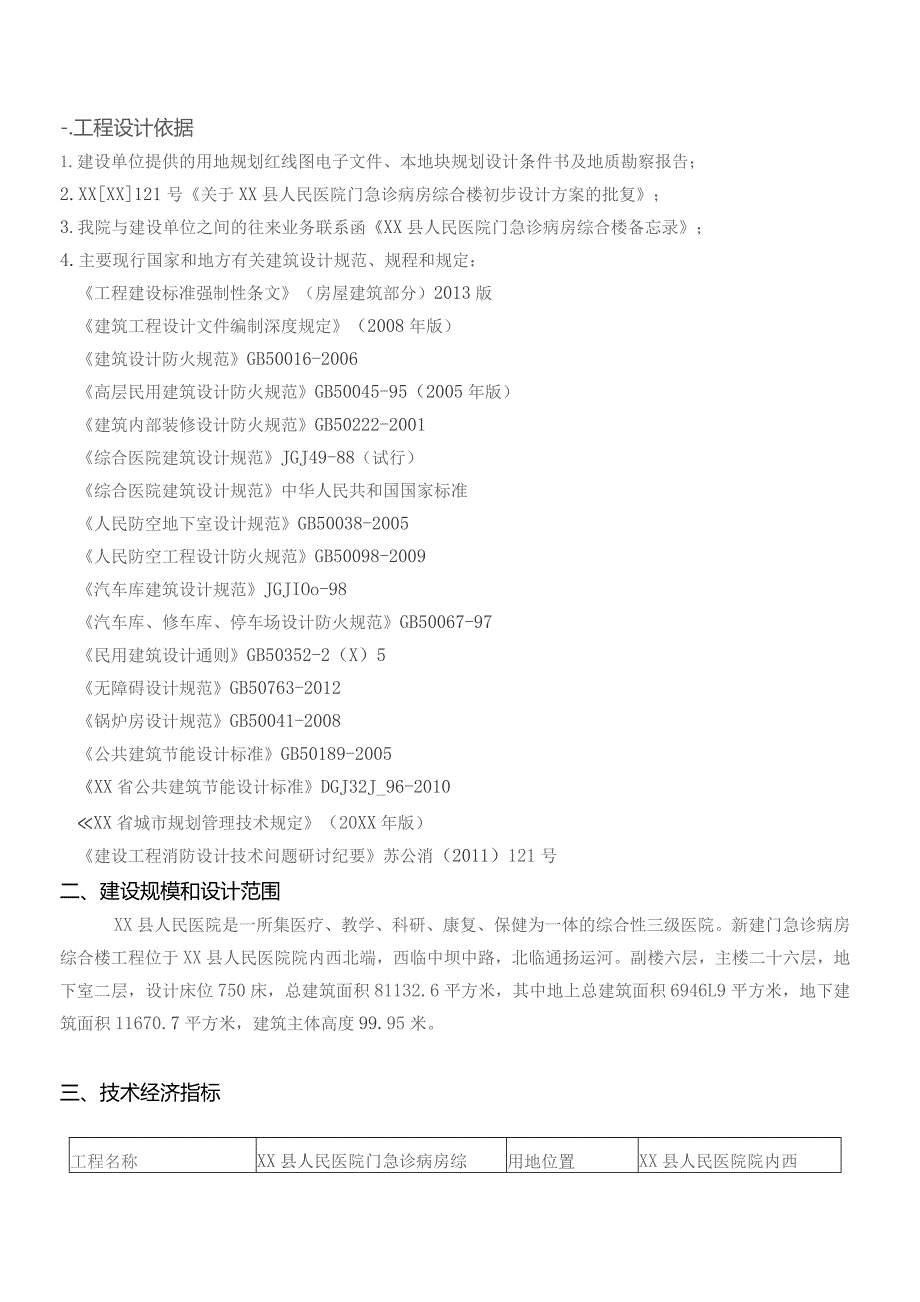

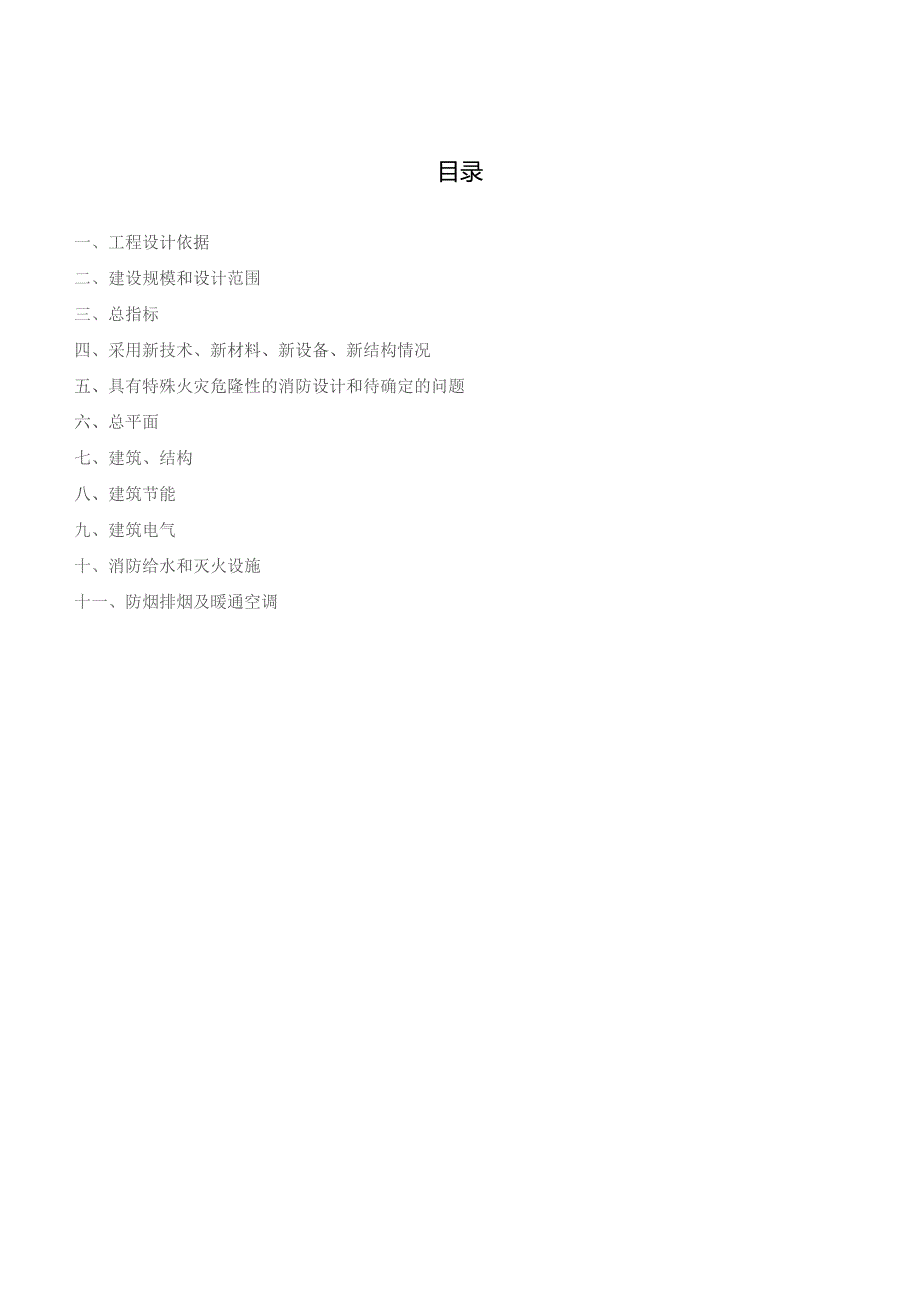

1、目录一、工程设计依据二、建设规模和设计范围三、总指标四、采用新技术、新材料、新设备、新结构情况五、具有特殊火灾危隆性的消防设计和待确定的问题六、总平面七、建筑、结构八、建筑节能九、建筑电气十、消防给水和灭火设施十一、防烟排烟及暖通空调-.工程设计依据1.建设单位提供的用地规划红线图电子文件、本地块规划设计条件书及地质勘察报告；2.XXXX121号关于XX县人民医院门急诊病房综合楼初步设计方案的批复；3.我院与建设单位之间的往来业务联系函XX县人民医院门急诊病房综合楼备忘录；4.主要现行国家和地方有关建筑设计规范、规程和规定：工程建设标准强制性条文（房屋建筑部分）2013版建筑工程设计文件编制深
2、度规定（2008年版）建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95（2005年版）建筑内部装修设计防火规范GB50222-2001综合医院建筑设计规范JGJ49-88（试行）综合医院建筑设计规范中华人民共和国国家标准人民防空地下室设计规范GB50038-2005人民防空工程设计防火规范GB50098-2009汽车库建筑设计规范JGJIOo-98汽车库、修车库、停车场设计防火规范GB50067-97民用建筑设计通则GB50352-2（X）5无障碍设计规范GB50763-2012锅炉房设计规范GB50041-2008公共建筑节能设计标准GB50189-200
3、5XX省公共建筑节能设计标准DGJ32J_96-2010XX省城市规划管理技术规定（20XX年版）建设工程消防设计技术问题研讨纪要苏公消（2011）121号二、建设规模和设计范围XX县人民医院是一所集医疗、教学、科研、康复、保健为一体的综合性三级医院。新建门急诊病房综合楼工程位于XX县人民医院院内西北端，西临中坝中路，北临通扬运河。副楼六层，主楼二十六层，地下室二层，设计床位750床，总建筑面积81132.6平方米，其中地上总建筑面积6946L9平方米，地下建筑面积11670.7平方米，建筑主体高度99.95米。三、技术经济指标工程名称XX县人民医院门急诊病房综用地位置XX县人民医院院内西合楼

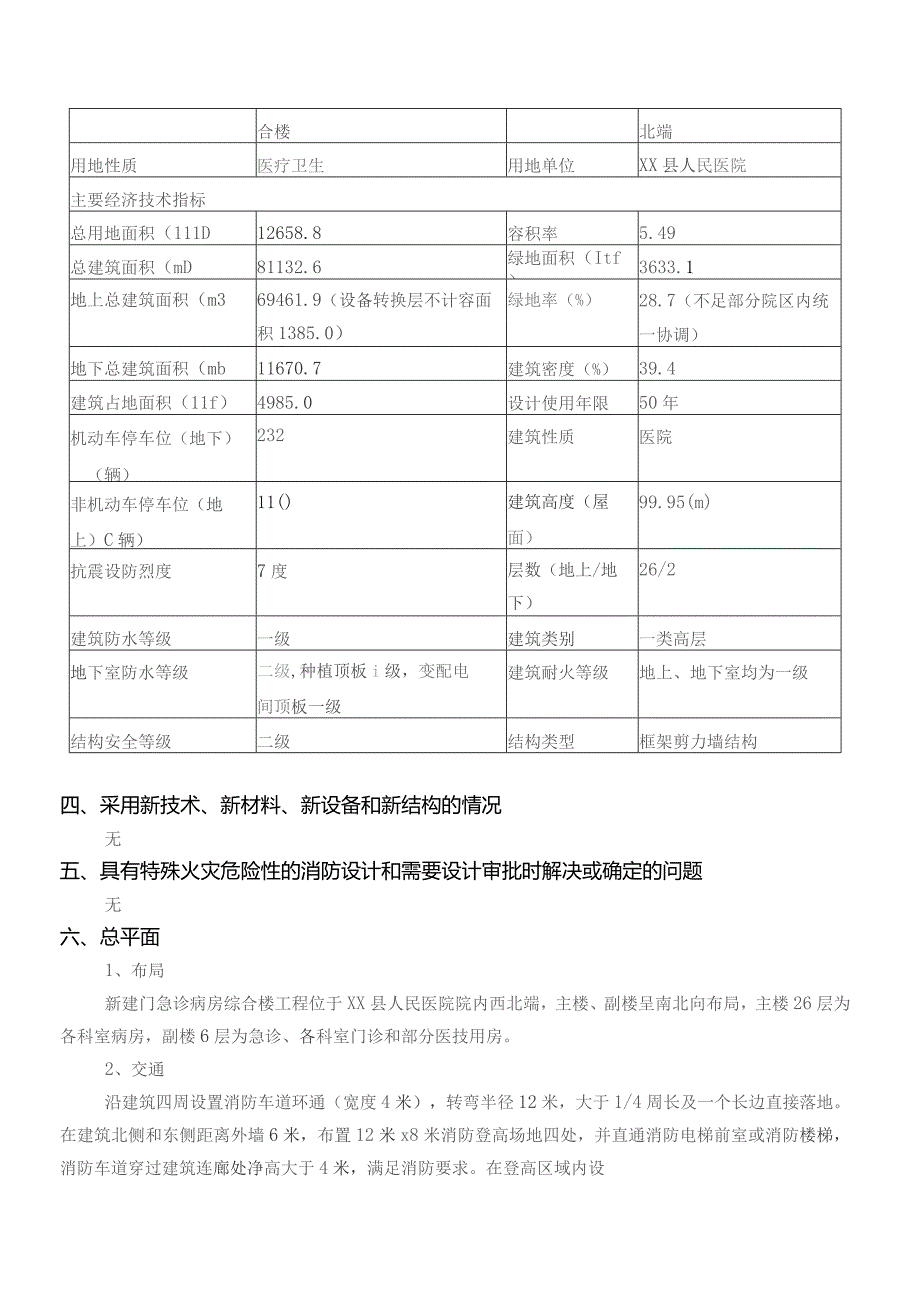

4、北端用地性质医疗卫生用地单位XX县人民医院主要经济技术指标总用地面积（111D12658.8容积率5.49总建筑面积（mD81132.6绿地面积（Itf）3633.1地上总建筑面积（m369461.9（设备转换层不计容面积1385.0）绿地率（%）28.7（不足部分院区内统一协调）地下总建筑面积（mb11670.7建筑密度（%）39.4建筑占地面积（11f）4985.0设计使用年限50年机动车停车位（地下）（辆）232建筑性质医院非机动车停车位（地上）C辆）11()建筑高度（屋面）99.95(m)抗震设防烈度7度层数（地上/地下）26/2建筑防水等级一级建筑类别一类高层地下室防水等级二级,种植
5、顶板i级，变配电间顶板一级建筑耐火等级地上、地下室均为一级结构安全等级二级结构类型框架剪力墙结构四、采用新技术、新材料、新设备和新结构的情况无五、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题无六、总平面1、布局新建门急诊病房综合楼工程位于XX县人民医院院内西北端，主楼、副楼呈南北向布局，主楼26层为各科室病房，副楼6层为急诊、各科室门诊和部分医技用房。2、交通沿建筑四周设置消防车道环通（宽度4米），转弯半径12米，大于1/4周长及一个长边直接落地。在建筑北侧和东侧距离外墙6米，布置12米x8米消防登高场地四处，并直通消防电梯前室或消防楼梯，消防车道穿过建筑连廊处净高大于4米，满
6、足消防要求。在登高区域内设置消防救援窗，每个防火分区每层应设置不少于2个，且间距不大于20米，消防救援窗的宽度和高度应当分别不少于1.2米和1.0米，并设置明显的警示标志。在一层东北侧设消控中心，在地下室设消防水池和消防泵房，均有直接对外的出口。在屋顶设消防水箱，满足防火规范要求。地下汽车库停车232辆，和医院原有地下室连通（总停车位小于300辆），综合考虑设置一个双车道和一个单车道与地面连通，地下一层进入地下二层设置-个双车道（地下二层停车位小于100辆），满足车辆疏散要求。七、建筑、结构1.消防分类：本工程属于一类高层建筑，主楼、副楼、地下室耐火等级均为一级，结构选型为框架剪力墙体系，按高
7、层民用建筑设计防火规范进行设计，建筑构件的燃烧性能和耐火极限为：防火墙不燃烧体3.0H,承重墙及楼梯间墙等不燃烧体2.0H,柱不燃烧体3.0H,梁不燃烧体2.0H,板不燃烧体L5瓦2.建筑平面功能布局：地下二层主要为汽车库、冷冻机房、消防水池水泵房、生活消防水池水泵房和负压机房。地下一层主要为双层机械停车库和设备机房。其中设备机房包括：锅炉房、卫生热水机房、高低压配电间、弱电机房、污衣库房和洁衣库房等。底层正对人行主入口是门诊大厅，四层通高，通过两部自动扶梯和一部医梯，将病人送达各层门诊科室。门诊大厅左侧是急诊部分，主要由两部分组成：（1）绿色通道部分：包括抢救室、急诊监护室。（2）普通通道部
8、分：包括内科诊室、儿科诊室、外科诊室、五官科诊室、妇科诊室。门诊大厅右侧是住院部大厅、门诊药房、门急诊检验科。门诊大厅后部为急诊区用房。二层主要有门急诊儿童、成人输液大厅（含注射、治疗、处置室）、急诊观察室和急诊病区。南侧有连廊与原门诊楼相通，更加方便使用。三层主要有内科门诊、儿科门诊、腔镜中心、分层挂号、收费几个部分组成。南侧有连廊与原门诊楼相通，更加方便使用。四层主要有外科门诊、妇科门诊、产科门诊、肿瘤科门诊、分层挂号、收费。五层主要有耳鼻喉科、口腔科、综合门诊、眼科门诊。六层主要有350人报告厅（层高7.2米）、大会议室、休息厅、门急诊手术室（7台）、DSA介入放射科.设备层主要设置手术
9、室净化空调设备、给排水卫生间管线综合以及部分总务用房。七、二十六层为各科室住院病房，每层作为一个护理单元50床，共计750床。病人区、医生区分区明确，有各自的电梯上下楼。3.建筑剖面设计：地下二层4.0米，地下一层4.9米，地上一层4.5米，二、三、四、五层4.2米，地上六层为4.5米（350人报告厅层高7.2米），设备转换夹层2.7米，七、二十六层：3.55米，室内外高差0.3米，建筑主体高度99.95米。4.地上、地下部分合理分设防火分区。（详各层平面图纸）防火分区：本工程（均设自动灭火系统）防火分区划分及面积见各层平面图。地上每个防火分区面积小于2000平方米，门诊大厅防火分区面积小于4
10、000平方米；地下车库考虑机械停车每个防火分区面积小于2600平方米；地下设备机房每个防火分区面积小于1000平方米。防火分区之间设置防火墙（地上采用200厚蒸压轻质砂加气碎砌块砌筑，地下采用200厚淤泥烧结多孔砖砌筑，双面粉刷，砌筑至板底或梁底，耐火极限不小于3小时）或采用包括背火面温升作耐火极限（不低于3小时）判定条件的特级防火卷帘，编号为TJFJL,通道处设甲级防火门，编号为FM甲。5.副楼单层面积超过4500平方米，设3部消防电梯（10#DT、11#DT、13#DT）；主楼单层面积超过1500平方米，设2部消防电梯（10#DT、ll#DT）o6.电缆井、管道井防火：所有管道井（除风井外
11、）待管道安装后，在楼板处用相当于楼板耐火极限的不燃烧体（在每层楼面标高处用不小于楼板厚度的C20细石碎封堵，构造做法详结构施工图）或防火封堵材料封堵。电缆井、管道井与房间、走道等连通的孔洞其空隙应采用不燃材料填塞密实。井壁检修门为丙级防火门，编号为FM丙。管道穿过隔墙、楼板时，应采用细石混凝土填实或非燃烧材料将其周围的缝隙填塞密实。所有封堵均应满足CESCl54:2003建筑防火封堵应用技术规程要求。7.建筑内的隔墙应从楼地面基层砌至楼板或梁底部，不留缝隙。8.防火卷帘应安装在建筑的承重构件上，卷帘上部如不到顶，上部空间应与墙体耐火极限相同的防火材料封闭。防火卷帘下不得放置障碍物，以免影响防火
12、卷帘之启闭。9.特殊部位防火门：除门窗表及注明处外，楼梯间门均采用乙级防火门（共用楼梯间采用甲级防火门），前室内管道检修门采用乙级防火门，设备用房门采用甲级防火门，地下室内存放可燃物平均重量超过30kg/m2的房间采用甲级防火门，电梯机房门采用甲级防火门，厨房（除住宅外）采用乙级防火门特级防火卷帘满足耐火极限（背火面温升）不低于3小时。用于疏散的走道、防火墙、楼梯间和前室的防火门，应具有自行关闭的功能（安装闭门器）。防火门应为向疏散方向开启的平开门，并在关闭后能从任何一侧手动开启。双扇和多扇防火门，还应具有按顺序关闭的功能（安装闭门器和顺位器）。常开的防火门，当发生火灾时，应安装信号控制关闭和
13、信号反馈的功能。电梯层门的耐火极限不应低于1.OOh,并应符合现行国家标准电梯层门耐火试验完整性、隔热性和热通量测定法GB/T27903规定的完整性和隔热性要求。各类防火门、防火卷帘、防火器材必须是经消防部分认可的产品。景观设计及室内精装修设计不得擅自更改防火设计。10建筑幕墙防火：窗间墙、窗槛墙的填充材料采用不燃烧材料，当外墙面采用耐火极限不低于LoH的不燃烧体时，其墙内填充材料可采用难燃燃材料；无窗槛墙或窗槛墙高度小于0.8m的建筑幕墙，应在每层楼板外沿设置耐火极限不低于1.OOh,高度不低于0.80m的不燃烧体裙墙或防火玻璃裙墙；建筑幕墙与每层楼板、隔墙处的缝隙，应采用防火封堵材料封堵。
14、玻璃幕墙的玻璃选用安全玻璃。紧靠防火分区两侧的幕墙玻璃应选用防火玻璃（设计采用其他防火做法除外），耐火极限大于0.9h,水平距离不小于2米，转角距离不小于4米。当建筑幕墙采用安全夹层玻璃时，消防登高面侧外墙每个防火分区每层应当设置不少于2块应急击碎玻璃，且间距不大于20米；每块应急击碎玻璃的宽度和高度应当分别不少于1.2米和LO米，并设置明显的警示标志。应急击碎玻璃应当采用超白钢化玻璃或均质钢化玻璃，不得采用夹胶玻璃。11.所有防火分区均按规范划分防烟分区，有吊顶及无梁楼盖处的挡烟垂壁做法，待与室内精装修及设备安装单位另行商定。12.变配电室、消防泵房、风机房、电梯机房等设备机房的门均为甲级防
