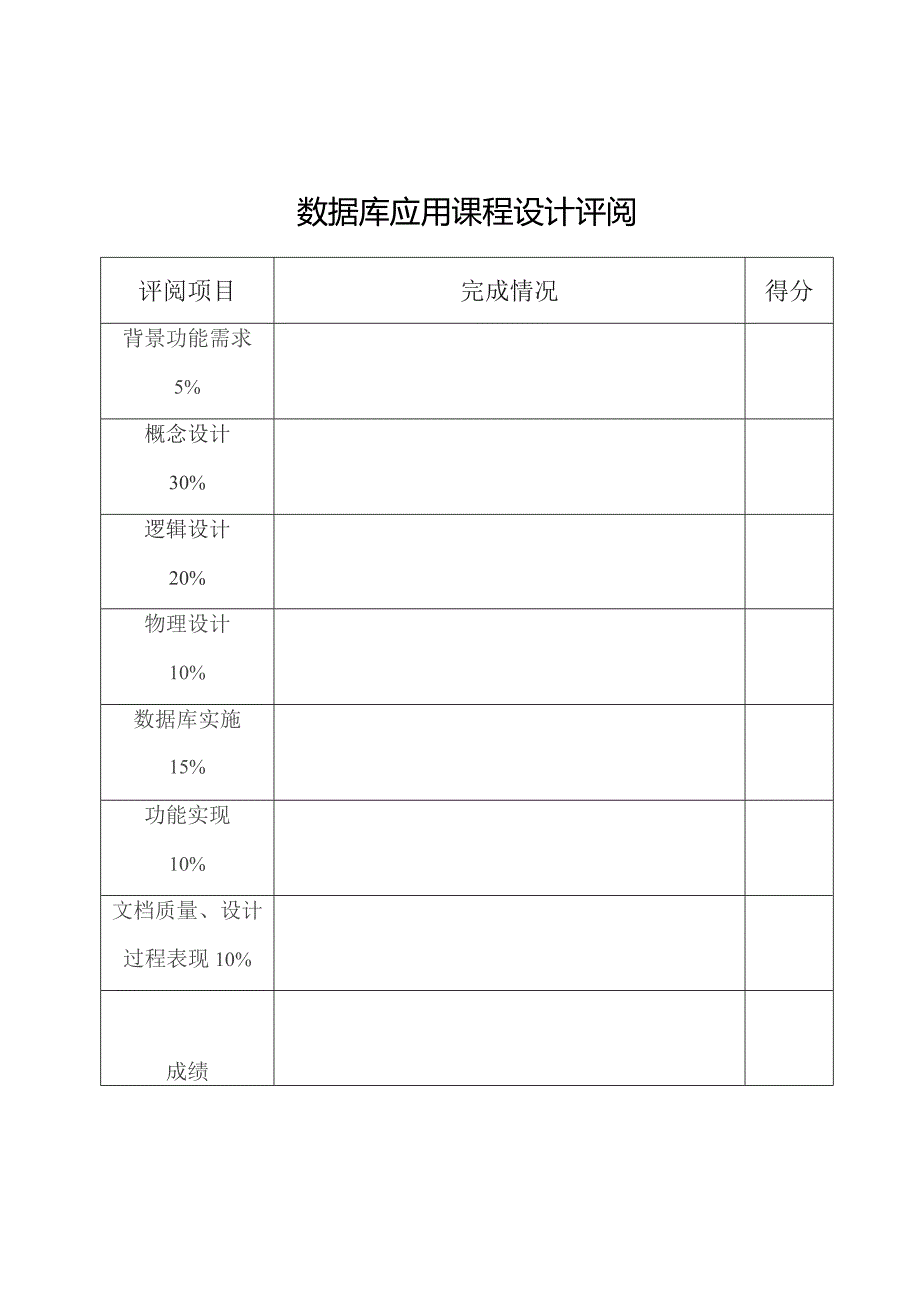

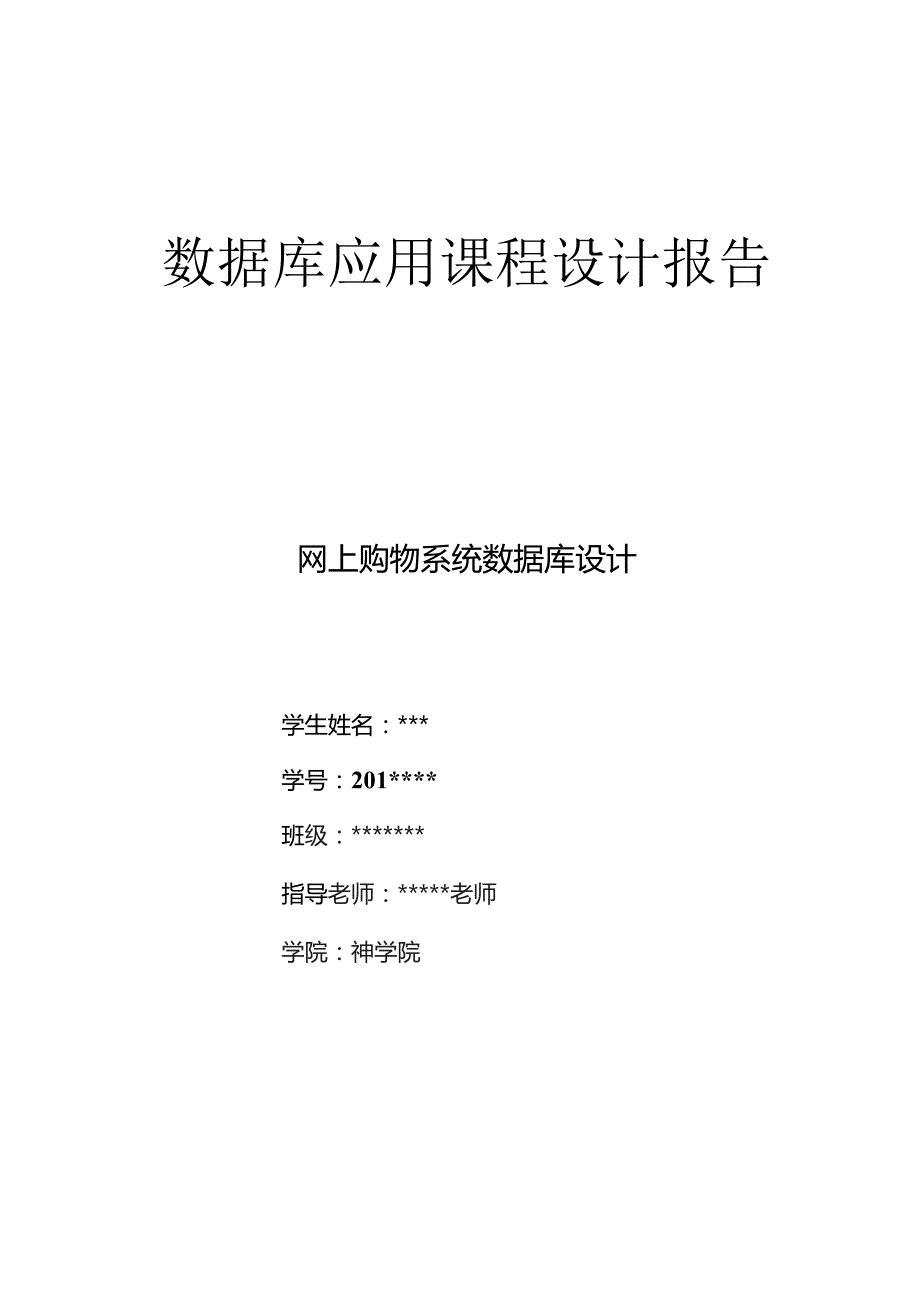

1、数据库应用课程设计报告网上购物系统数据库设计学生姓名:*学号:201*班级:*指导老师:*老师学院:神学院提交日期:2014年6月19日数据库应用课程设计评阅评阅项目完成情况得分背景功能需求5%概念设计30%逻辑设计20%物理设计10%数据库实施15%功能实现10%文档质量、设计过程表现10%成绩椒虢*位用儡我世叶目录前言21.需求分析-21.l系统功能背景资料21.2系统功能22.概要结构设计33.逻辑结构设计73.1关系模式设计73.2关系模式的分析优化74.数据库物理设计95.数据库实施115.1数据库构建115.1.1各数据表说明115.L2数据库创建125.2数据库操作126.部分系

2、统功能实现167.总结16前言网络购物的兴起改变了人们的购物观念,也改变了人们的购物需求。每个人的购物清单都遍布全国各地,面对如此庞大的数据流量,网络购物系统应运而生,这个系统主要完成客户在网上购物时填写的订单信息所相关到的业务,并可以对所有的订单经及客户信息进行修改和查询。方便客户和网络商城人员查阅订单信息等。本系统主要建立了基本的需求表并优化,在它们之间建立好必要的联系方便查询和修改等,完成基本功能。1.需求分析设计本系统模拟客户在网上购物的管理内容,包括查询商品信息、订单信息、客户信息、购买后商品评论等处理情况,系统需要管理的情况如下:1.1系统功能背景资料客户在网上购买商品的管理内容包

3、括:1)可随时查询可订商品的详细情况,如商品分类、生产厂商、每个厂商的实际存货量、规定的最低存货量以及商品其他描述,便于客户选订。2)客户可订购多种所需商品,每种商品可订若干份,交清所需金额后,订购处理即告完成。3)为便于邮寄,客户需写明如下信息:客户名、EMAlL、姓名、性别、邮政编码、地址等,网店将即时为每一个客户编制唯一代码。4)商品售出,并且客户拿到后可对商品进行评价,商品所属网店店主可以对每条评论进行查看,一种商品可以有多人进行评论,系统要给每一条评论编号并记录评论内容、评论时间、发表人等。5)网上商城对每种商品订购人数不限,每个客户可多次订购,所订商品亦可重复.1.2系统功能1).

4、查询可订购商品的详细情况。2).客户通过管理员根据自己的需求选购商品,完成一次订购后需进行结账才能提交订单。3).查询自己的购买情况。4).可对各库表进行插入、修改、删除、查询等基本操作。5).能详细查询某商品的订出情况,并且能统计出某商品总订购数量与总金额。6).实现客户完成一次订购任务后汇总总金额。7).网店可查询客户对商品的评价,并进行回复。2.概要结构设计通过对局部应用的选择,逐一设计出分E-R图,并对各个分E-R图进行合并,生成初步E-R图,消除不必要的系统冗余,可以得出网上购物系统E-R图。图1商品”实体E-R图图2客户实体E-R图图3订单实体E-R图(订单号)(总价)I订单明细J

5、商品号:数量图4订单明细实体E-R图(厂商号(厂商名片产厂商I(商品号)图5生产厂商实体E-R图图7评论实体E-R图网上购物系统E-R图如下:图8系统E-R图3.逻辑结构设计3.1关系模式设计根据概念结构的设计,可以将系统E-R图转换为以下关系模式(画横线的为各关系的码):商品(商品号,商品名称,商品分类,厂商名,商品其他描述,单价),外码:厂商号客户(客户号,姓名,EMAIL,客户电话,性别,邮政编码,地址),外码:订单(订单号,客户号,收货地址,订单日期),外码:客户号订单明细(订单号,商品号,数量,商品总价),外码:订单号,商品号生产厂商(厂商一号,厂商名,商品号,),外码:商品号生产明

6、细(厂商号,商品号,实际存货量,最低存货量),外码:厂商号,商品号评论(评论编号,内容,评论时间,客户号),外码:客户号3.2关系模式的分析优化1.对以上关系模式进行函数依赖分析考察关系模式:商品(商品名称,商品分类,单价,商品其他描述,厂商号)商品号一商品名称商品号商品分类商品号-单价商品号商品其他描述商品号厂商名商品它只有一个码:(商品编号)这里没有任何属性对(商品编号)部分依赖或传递依赖,所以此关系模式属于3NF。考察关系模式:客户(客户号,姓名,EMAIL,客户电话,性别,邮政编码,地址)客户号姓名客户号一EMAIL客户号一客户电话客户号-性别客户号邮政编码客户号地址客户它只有一个码:

7、客户号,这里没有任何属性对客户编码部分依赖或传递依赖,所以此关系模式属于3NF。考察关系模式:订单(订单号,客户号,收货地址,订单日期)订单号客户号订单号收货地址订单号订报日期订单它有一个码:(订单号),这里没有任何属性对(订单号)部分依赖或传递依赖,所以此关系模式属于3NF。考察关系模式:订单明细(订单号,商品号,数量,商品总价)(订单号,商品号)数量(订单号,商品号)商品总价订单详情它有一个码:(订单号,商品号)这里没有任何属性对(订单号,商品号)部分依赖或传递依赖,所以此关系模式属于3NF。考察关系模式:生产厂商(厂商号,厂商名,商品号)(厂商号)厂商名(厂商号)商品号厂商它有一个码;(

8、厂商号),这里没有任何属性对(厂商号)部分依赖或传递依赖,所以此关系模式属于3NF。考察关系模式:生产明细(厂商号,商品号,实际存货量,最低存货量)(厂商号,商品号)实际存货量(厂商号,商品号)最低存货量考察关系模式:评论(评论编号,内容,评论时间,客户号)(评论编号)内容(评论编号)评论时间(评论编号)客户号2.系统完整性设计商品(商品号,商品名称,商品分类,厂商名,商品其他描述,单价)其中:商品号为主码,商品名称,商品分类,生产厂商,单价约束都为非空,商品其他描述可为空。客户(客户号,姓名,EMAIL,客户电话,性别,邮政编码,地址)其中:客户号为主码:姓名,EMAIL,客户电话,性别,邮

9、政编码,地址约束都为非空。订单(订单号,客户号,收货地址,订单日期)其中:订单号为主码;客户号为外码,参照(客户(客户号);收货地址,订单日期约束都为非空。订单明细(订单号,商品号,数量,商品总价),(订单号,商品号)为主码:订单号和商品号为外码,分别参照(订单(订单号)和(商品(商品号);数量,商品总价约束都为非空。生产厂商(厂商号,厂商名,商品号)其中厂商号为主码:商品号为外码,参照(商品(商品号)厂商名约束为非空。生产明细(厂商号,商品号,实际存货量,最低存货量)其中(厂商号,商品号)为主码:厂商号和商品号为外码,分别参照(生产厂商(厂商号)和(商品(商品号);实际存货和最低存货约束都为

10、非空。评论(评论编号,内容,评论时间,客户号)其中评论编号为主码;客户号为外码,参照(客户(客户号):内容,评论时间,约束都为非空。4.数据库物理设计表4.1商品信息表结构字段名说明类型长度可否为空约束ProductID商品号字符型10否主键Productname商品名称字符型20否Unitprice单价数值型否Category商品分类字符型10否Manufacturename厂商名字符型10否外码Other商品其他描述字符型50是表4.2客户信息表结构字段名说明类型长度可否为空约束CustomerID客户号字符型10否主键NameSexEmailPostcodePhonenumberAddr

11、ess姓名性别EMAIL邮政编码客户电话地址字符型字符型字符型字符型字符型字符型20820102050否否否否否否表4.3订单信息表结构字段名说明类型长度可否为空约束OrderID订单号字符型10否主键CustomerID客户号字符型20否外键Orderdate订单日期数值型否Taddress收货地址字符型50否表4.5订单明细信息表结构字段名说明类型长度可否为空约束OrderID订单号字符型10否主键、外键ProductID商品号字符型26否主键、外键quantity数量字符型10否Totalprice总价字符型20否表4.5生产厂商信息表结构字段名说明类型长度可否为空约束manufactu

12、reID厂商号字符型10否主键manufacturename厂商名字符型26否ProductID而Illl1J字符型8否外键=WORD完整版-一可编辑-一专业资料分享=表4.6生产明细信息表结构字段名说明类型长度可否为空约束HianufactureID厂商号字符型10否主键、外键ProductID商品号字符型10否主键、外键Pquantity实际存货量字符型10否Lquantity最低存货量字符型10否表4.7评论信息表结构字段名说明类型长度可否为空约束CommentID评论号字符型10否主键Comment内容字符型150否Commentdate评论时间数值型否CustomerID客户号字符型

13、10否外键5.数据库实施5.1数据库构建5.1.1各数据表说明编号数据表名称类型内容1商品主表记录报刊信息2客户主表记录客户信息3订单主表记录订单基本信息4订单明细辅助表记录订单详细信息5生产厂商辅助表记录生产厂商基本信息6生产明细辅助表记录商品在厂的存货信息7评论主表记录评论信息5.1.2数据库创建在SQLSERVER2005中创建网上购物系统数据库,在数据库中创建商品,客户,订单,订单明细,生产厂商,生产明细,评论数据表及加入相关约束。创建了满足管理需求的视图,写出相关业务操作所需的查询语句等。操作代码详见20125973一孔维星sql”文件。5.2数据库操作创建数据库sh。PPingonlinGcreatedata
