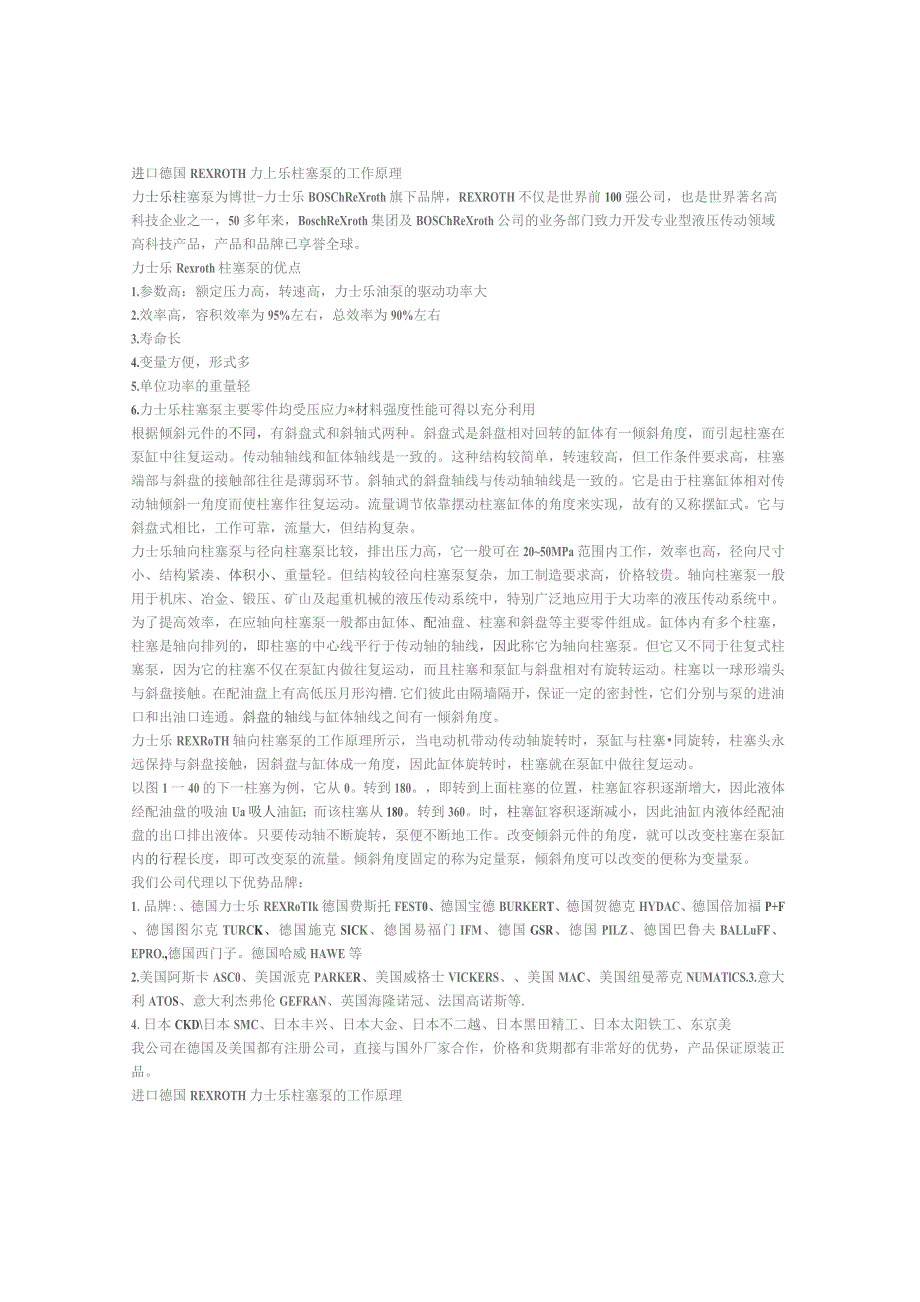

进口德国REXROTH力士乐柱塞泵的工作原理.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《进口德国REXROTH力士乐柱塞泵的工作原理.docx》由会员分享,可在线阅读,更多相关《进口德国REXROTH力士乐柱塞泵的工作原理.docx(1页珍藏版)》请在第壹文秘上搜索。

1、进口德国REXROTH力上乐柱塞泵的工作原理力士乐柱塞泵为博世-力士乐BOSChReXroth旗下品牌,REXROTH不仅是世界前100强公司,也是世界著名高科技企业之一,50多年来,BoschReXroth集团及BOSChReXroth公司的业务部门致力开发专业型液压传动领域高科技产品,产品和品牌已享誉全球。力士乐Rexroth柱塞泵的优点1.参数高:额定压力高,转速高,力士乐油泵的驱动功率大2.效率高,容积效率为95%左右,总效率为90%左右3.寿命长4.变量方便,形式多5.单位功率的重量轻6.力士乐柱塞泵主要零件均受压应力*材料强度性能可得以充分利用根据倾斜元件的不同,有斜盘式和斜轴式两

2、种。斜盘式是斜盘相对回转的缸体有一倾斜角度,而引起柱塞在泵缸中往复运动。传动轴轴线和缸体轴线是一致的。这种结构较简单,转速较高,但工作条件要求高,柱塞端部与斜盘的接触部往往是薄弱环节。斜轴式的斜盘轴线与传动轴轴线是一致的。它是由于柱塞缸体相对传动轴倾斜一角度而使柱塞作往复运动。流量调节依靠摆动柱塞缸体的角度来实现,故有的又称摆缸式。它与斜盘式相比,工作可靠,流量大,但结构复杂。力士乐轴向柱塞泵与径向柱塞泵比较,排出压力高,它一般可在2050MPa范围内工作,效率也高,径向尺寸小、结构紧凑、体积小、重量轻。但结构较径向柱塞泵复杂,加工制造要求高,价格较贵。轴向柱塞泵一般用于机床、冶金、锻压、矿山

3、及起重机械的液压传动系统中,特别广泛地应用于大功率的液压传动系统中。为了提高效率,在应轴向柱塞泵一般都由缸体、配油盘、柱塞和斜盘等主要零件组成。缸体内有多个柱塞,柱塞是轴向排列的,即柱塞的中心线平行于传动轴的轴线,因此称它为轴向柱塞泵。但它又不同于往复式柱塞泵,因为它的柱塞不仅在泵缸内做往复运动,而且柱塞和泵缸与斜盘相对有旋转运动。柱塞以一球形端头与斜盘接触。在配油盘上有高低压月形沟槽.它们彼此由隔墙隔开,保证一定的密封性,它们分别与泵的进油口和出油口连通。斜盘的轴线与缸体轴线之间有一倾斜角度。力士乐REXRoTH轴向柱塞泵的工作原理所示,当电动机带动传动轴旋转时,泵缸与柱塞同旋转,柱塞头永远

4、保持与斜盘接触,因斜盘与缸体成一角度,因此缸体旋转时,柱塞就在泵缸中做往复运动。以图1一40的下一柱塞为例,它从0。转到180。,即转到上面柱塞的位置,柱塞缸容积逐渐增大,因此液体经配油盘的吸油Ua吸人油缸;而该柱塞从180。转到360。时,柱塞缸容积逐渐减小,因此油缸内液体经配油盘的出口排出液体。只要传动轴不断旋转,泵便不断地工作。改变倾斜元件的角度,就可以改变柱塞在泵缸内的行程长度,即可改变泵的流量。倾斜角度固定的称为定量泵,倾斜角度可以改变的便称为变量泵。我们公司代理以下优势品牌:1.品牌:、德国力士乐REXRoTIk德国费斯托FEST0、德国宝德BURKERT、德国贺德克HYDAC、德国倍加福P+F、德国图尔克TURCK、德国施克SICK、德国易福门IFM、德国GSR、德国PILZ、德国巴鲁夫BALLuFF、EPRO.,德国西门子。德国哈威HAWE等2.美国阿斯卡ASC0、美国派克PARKER、美国威格士VICKERS、美国MAC、美国纽曼蒂克NUMATlCS.3.意大利ATOS、意大利杰弗伦GEFRAN、英国海隆诺冠、法国高诺斯等.4.日本CKD日本SMC、日本丰兴、日本大金、日本不二越、日本黑田精工、日本太阳铁工、东京美我公司在德国及美国都有注册公司,直接与国外厂家合作,价格和货期都有非常好的优势,产品保证原装正品。进口德国REXROTH力士乐柱塞泵的工作原理
