《钻井液用堵漏剂合金铝颗粒技术规格书.docx》由会员分享，可在线阅读，更多相关《钻井液用堵漏剂合金铝颗粒技术规格书.docx（3页珍藏版）》请在第壹文秘上搜索。

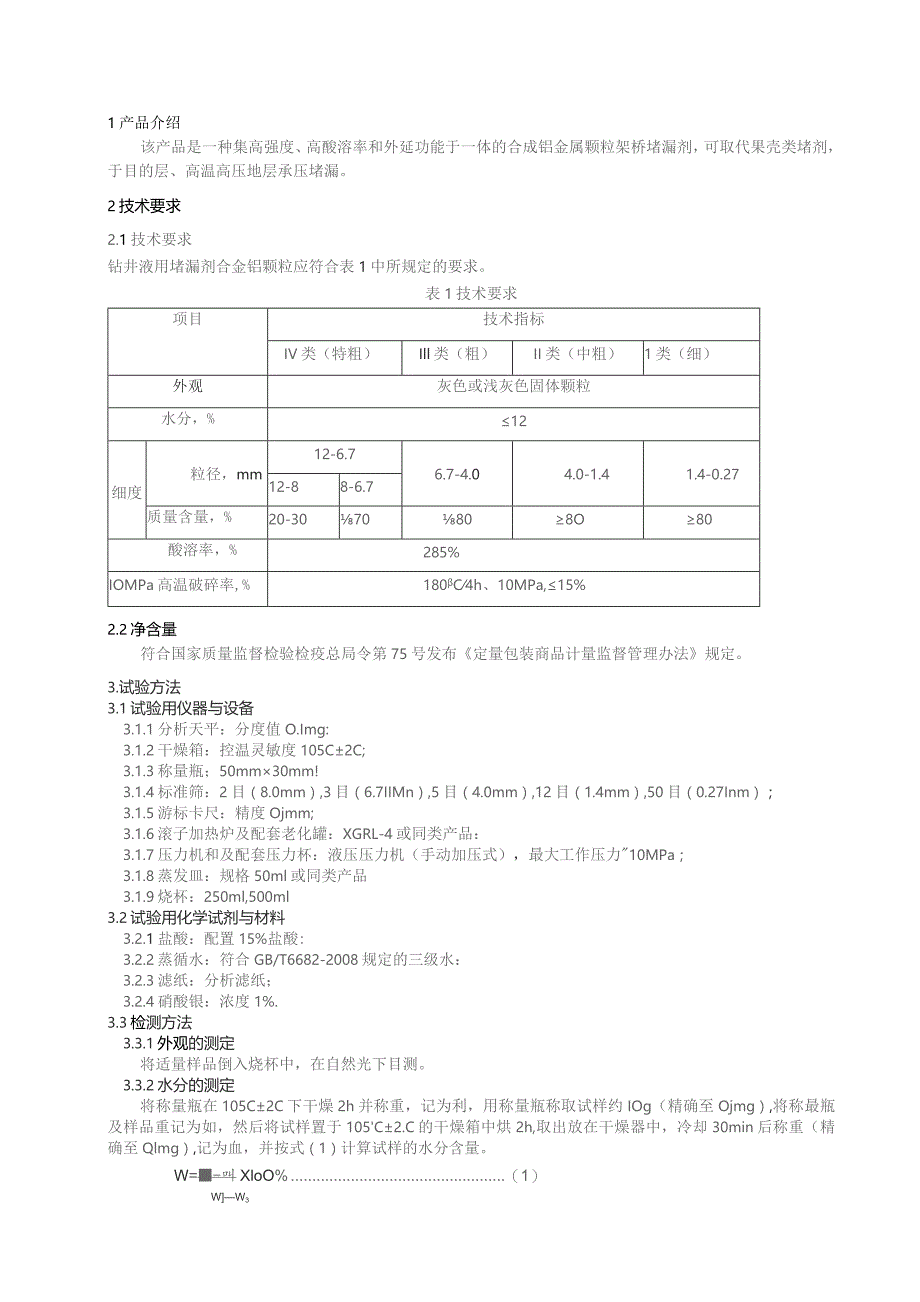

1、钻井液用堵漏剂合金铝颗粒技术规格书1产品介绍该产品是一种集高强度、高酸溶率和外延功能于一体的合成铝金属颗粒架桥堵漏剂，可取代果壳类堵剂，于目的层、高温高压地层承压堵漏。2技术要求2.1技术要求钻井液用堵漏剂合金铝颗粒应符合表1中所规定的要求。表1技术要求项目技术指标IV类（特粗）Ill类（粗）II类（中粗）1类（细）外观灰色或浅灰色固体颗粒水分，%12细度粒径，mm12-6.76.7-4.04.0-1.41.4-0.2712-88-6.7质量含量，%20-3070808O80酸溶率，%285%IOMPa高温破碎率,%180C4h、10MPa,15%2.2净含量符合国家质量监督检验检疫总局令第7
2、5号发布定量包装商品计量监督管理办法规定。3.试验方法3.1试验用仪器与设备3.1.1分析天平：分度值O.Img:3.1.2干燥箱：控温灵敏度105C2C;3.1.3称量瓶；50mm30mm!3.1.4标准筛：2目（8.0mm）,3目（6.7IIMn）,5目（4.0mm）,12目（1.4mm）,50目（0.27Inm）；3.1.5游标卡尺：精度Ojmm;3.1.6滚子加热炉及配套老化罐：XGRL-4或同类产品：3.1.7压力机和及配套压力杯：液压压力机（手动加压式），最大工作压力10MPa；3.1.8蒸发皿：规格50ml或同类产品3.1.9烧杯：250ml,500ml3.2试验用化学试剂与材料

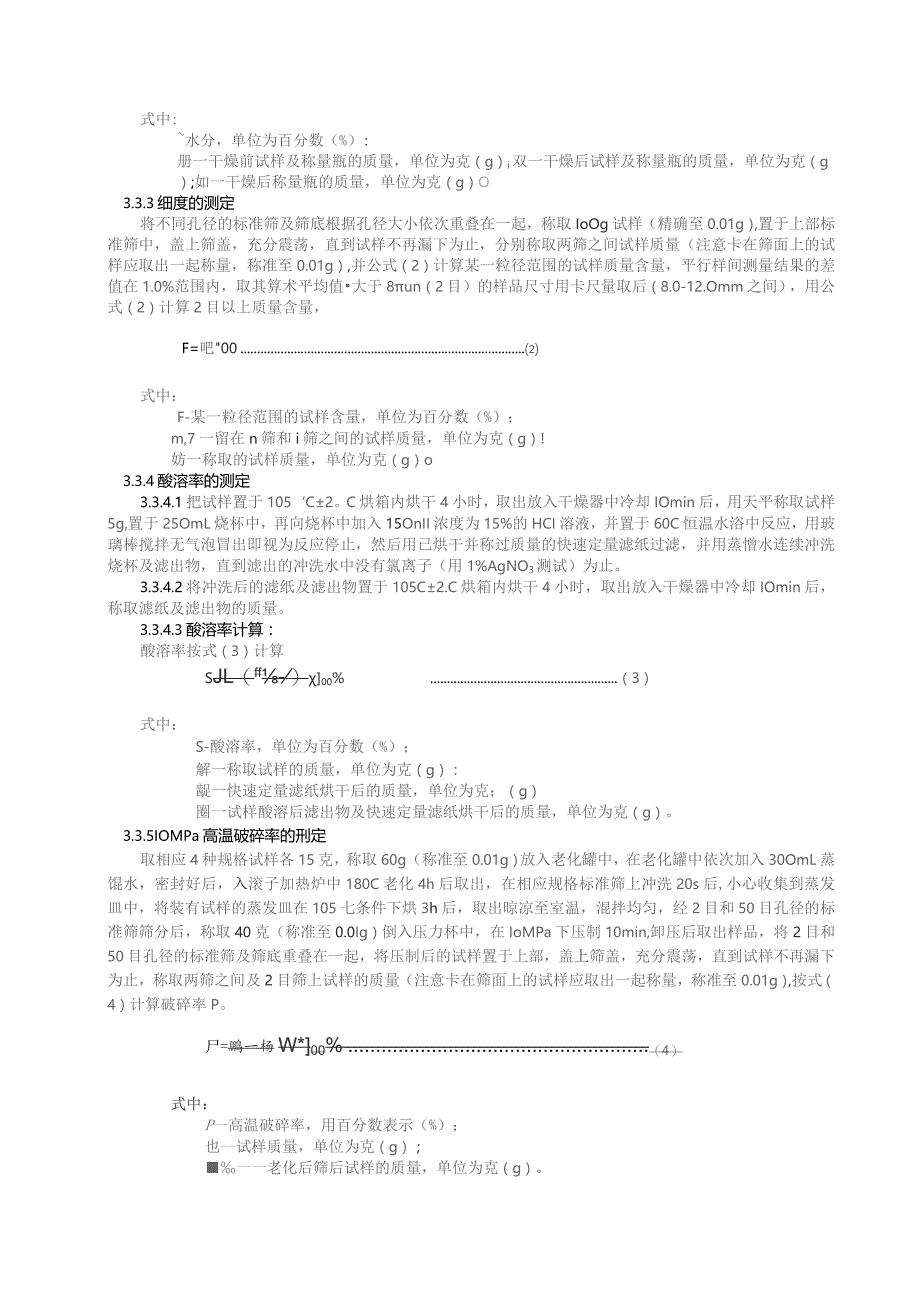

3、3.2.1盐酸：配置15%盐酸:3.2.2蒸循水：符合GB/T6682-2008规定的三级水：3.2.3滤纸：分析滤纸；3.2.4硝酸银：浓度1%.3.3检测方法3.3.1外观的测定将适量样品倒入烧杯中，在自然光下目测。3.3.2水分的测定将称量瓶在105C2C下干燥2h并称重，记为利，用称量瓶称取试样约IOg（精确至Ojmg）,将称最瓶及样品重记为如，然后将试样置于105C2.C的干燥箱中烘2h,取出放在干燥器中，冷却30min后称重（精确至Qlmg）,记为血，并按式（1）计算试样的水分含量。W=-叫XloO%（1）WW3式中:水分，单位为百分数（%）:册一干燥前试样及称量瓶的质量，单位为克
4、（g）i双一干燥后试样及称量瓶的质量，单位为克（g）;如一干燥后称量瓶的质量，单位为克（g）O3.3.3细度的测定将不同孔径的标准筛及筛底根据孔径大小依次重叠在一起，称取IoOg试样（精确至0.01g）,置于上部标准筛中，盖上筛盖，充分震荡，直到试样不再漏下为止，分别称取两筛之间试样质量（注意卡在筛面上的试样应取出一起称量，称准至0.01g）,并公式（2）计算某一粒径范围的试样质量含量，平行样间测量结果的差值在1.0%范围内，取其算术平均值大于8un（2目）的样品尺寸用卡尺量取后（8.0-12.Omm之间），用公式（2）计算2目以上质量含量，F=吧00式中：F-某一粒径范围的试样含量，单位为百
5、分数（%）；m,7一留在n筛和i筛之间的试样质量，单位为克（g）!妨一称取的试样质量，单位为克（g）o3.3.4酸溶率的测定3.3.4.1把试样置于105C2。C烘箱内烘干4小时，取出放入干燥器中冷却IOmin后，用天平称取试样5g,置于25OmL烧杯中，再向烧杯中加入15OnII浓度为15%的HCI溶液，并置于60C恒温水浴中反应，用玻璃棒搅拌无气泡冒出即视为反应停止，然后用已烘干并称过质量的快速定量滤纸过滤，并用蒸憎水连续冲洗烧杯及滤出物，直到滤出的冲洗水中没有氯离子（用1%AgNO3测试）为止。3.3.4.2将冲洗后的滤纸及滤出物置于105C2.C烘箱内烘干4小时，取出放入干燥器中冷却I
6、Omin后，称取滤纸及滤出物的质量。3.3.4.3酸溶率计算：酸溶率按式（3）计算SJL（ff-）00%（3）式中：S-酸溶率，单位为百分数（%）；解一称取试样的质量，单位为克（g）：龊一快速定量滤纸烘干后的质量，单位为克；（g）圈一试样酸溶后滤出物及快速定量滤纸烘干后的质量，单位为克（g）。3.3.5IOMPa高温破碎率的刑定取相应4种规格试样各15克，称取60g（称准至0.01g）放入老化罐中，在老化罐中依次加入30OmL蒸馄水，密封好后，入滚子加热炉中180C老化4h后取出，在相应规格标准筛上冲洗20s后,小心收集到蒸发皿中，将装有试样的蒸发皿在105七条件下烘3h后，取出晾凉至室温，混拌均匀，经2目和50目孔径的标准筛筛分后，称取40克（称准至0.0Ig）倒入压力杯中，在IoMPa下压制10min,卸压后取出样品，将2目和50目孔径的标准筛及筛底重叠在一起，将压制后的试样置于上部，盖上筛盖，充分震荡，直到试样不再漏下为止，称取两筛之间及2目筛上试样的质量（注意卡在筛面上的试样应取出一起称量，称准至0.01g）,按式（4）计算破碎率P。尸=鹏一杨W*00%（4）式中：P-高温破碎率，用百分数表示（%）；也-试样质量，单位为克（g）；一一老化后筛后试样的质量，单位为克（g）。
