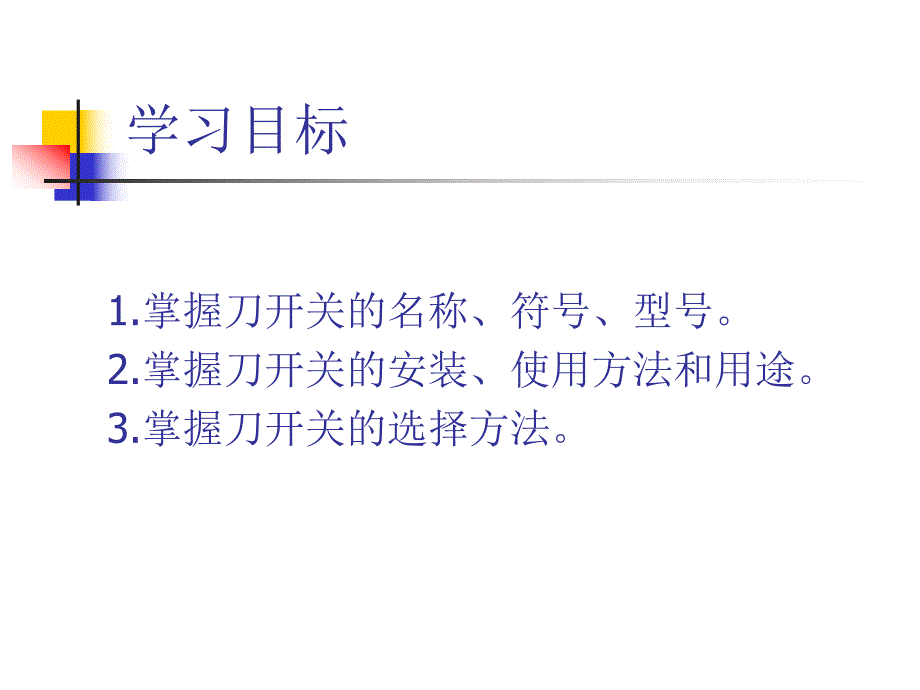

1、刀开关刀开关学习目标1.掌握刀开关的名称、符号、型号。2.掌握刀开关的安装、使用方法和用途。3.掌握刀开关的选择方法。一一.开启式负荷开关（开启式负荷开关（HK系列）系列）1.又名：胶盖闸刀开关胶盖闸刀开关 2.外形：二极二极QS刀开关的符号刀开关的符号QSFU带熔断器刀开关符号带熔断器刀开关符号3.符号符号 一一.开启式负荷开关（开启式负荷开关（HK系列）系列）注意注意：QS是具有是具有隔离作用隔离作用的刀开关文字符号的刀开关文字符号文字符号文字符号图形符号图形符号HK系列刀开关结构图一.开启式负荷开关（HK系列）4.组成：瓷质底座上装有进线座、静触点、熔丝、出线座和刀片式的动触点，上面还有
2、两块胶盖。5.应用场合：一般照明电路和功率小于小于5.5KW的电动机的电动机的控制。6.安装：将电源进线接到进线座上，将用电器接到出线座上，这样分闸时闸刀和熔丝不会带电，保证装换熔丝和维修电器时的人身安全。一一.开启式负荷开关（开启式负荷开关（HK系列）系列）7.选择：（1）普通负载，闸刀开关可根据负载的额定电流选择。（2）有电动机起动的场合，开关的额定电流可选择电动机额定电流的3倍左右。二.封闭式负荷开关(HH系列）1.又名：铁壳开关铁壳开关。2.外形：二.封闭式负荷开关(HH系列）3.符号符号:QS文字符号文字符号图形符号图形符号二.封闭式负荷开关(HH系列）4.组成：由闸刀、熔断器、操作
3、机构和钢板（铸铁）外壳组成。二.封闭式负荷开关(HH系列）5.应用场合：三极铁壳开关即可用作工作机械的电源隔离开关，也可用作负荷开关。6.操作：为保证用电安全，铁壳上装有机械联锁装置，当箱盖打开时，手柄不能操纵开关合闸；当闸刀合闸后，箱盖不能打开。7.安装：铁壳应可靠接地铁壳应可靠接地，以防意外漏电引起操作者触电。二.封闭式负荷开关(HH系列8.选择：（1）普通负载，铁壳开关可根据负载的额定电流来选。（2）对有电动机起动的场合，铁壳开关的额定电流可选择电动机额定电流的1.5倍。习题回放判断（2009年高考）年高考）开启式负荷开关易被电弧烧坏，适用于接通或断开有电压而无负载电流的电路，在一般照明
