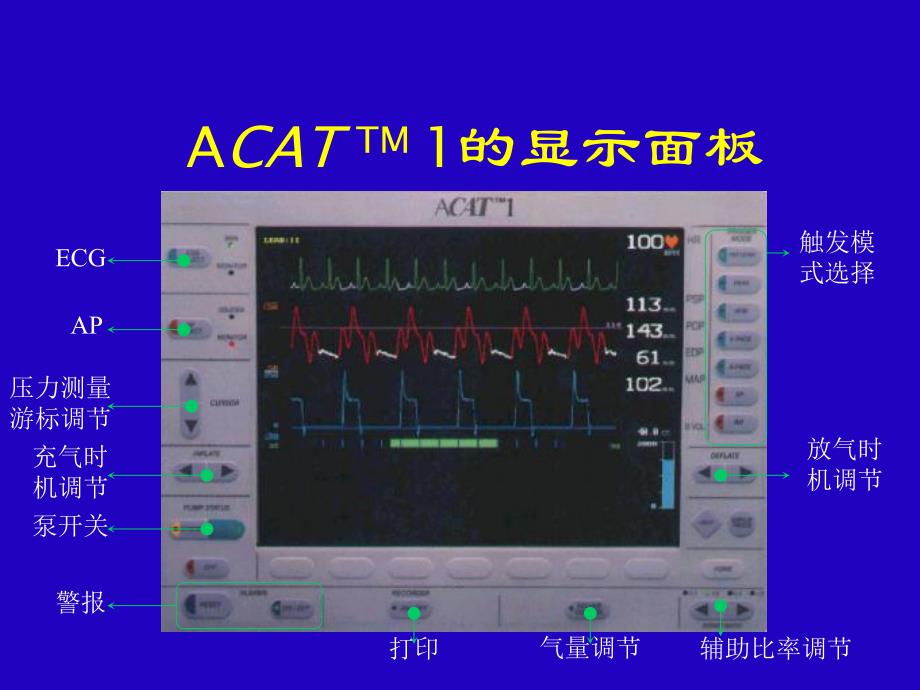

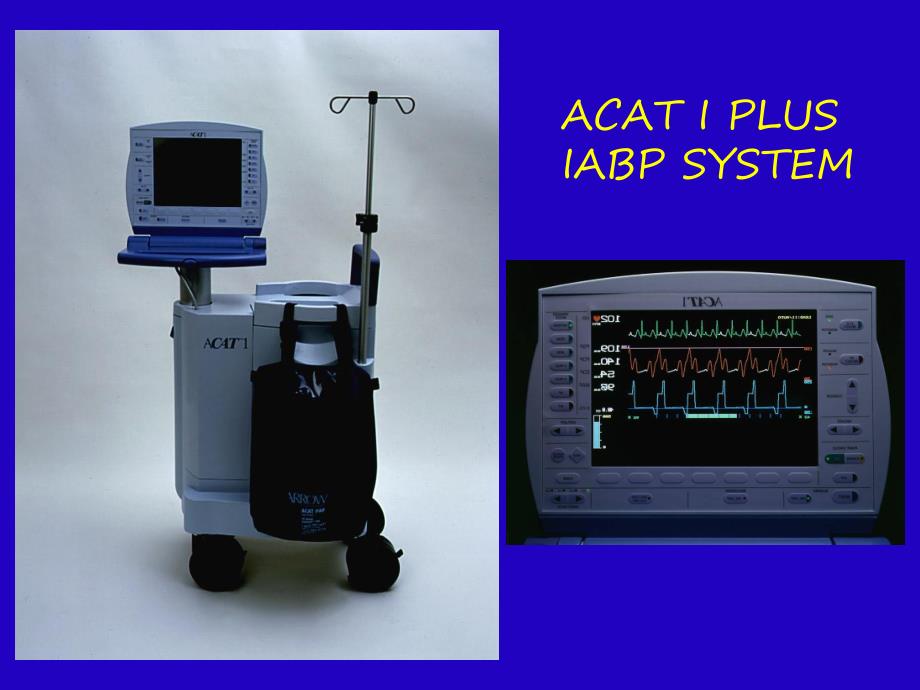

1、ARROW ACAT 1 Plus主动脉内球囊反搏泵IABPACAT I PLUS IABP SYSTEMACAT TM 1的显示面板辅助比率调节放气时机调节压力测量游标调节充气时机调节触发模式选择ECGAP泵开关警报打印气量调节波形显示波形显示心电图是绿色波，以白色部分突出充放气时间动脉压是红色波，以白色部分突出充放气时间球囊压是蓝色波以mmHg为单位信号信号 自动检知导联类型及选择 最低40v检知，连续自动增益 提供ECG信号的输入和输出接口 触发时机图同步显示在心电图上，并用白色标识系统自动识别三导联或五导联EKG信号,提供更多的EKG图象选择。EKG可以自动获得连续的触发信号,减少外来
2、干扰。灵敏的信号识别特性,机器将自动选择适宜的EKG或AP信号。提供临床最为需要的数据和预设程序。自动计算血流动力学 PDP-PSP PDP-EDPAPSP-PSP信号信号血压血压信号、信号、波形波形PSP、PDP、EDP、MAP压力测量线，可测量血压和球囊压力上的任一点的压力值 压力信号自动校正，可分段显示 提供AP输入、输出接口 触发时机图同步显示在血压图上，以白色标识显示BPW（球囊压力波形）BPW波形由IAB直接获得 导管内氦气量和压力是以每次心跳做连续监测 KANO重复性追踪系统，更密切注意球囊磨擦所致的可能缝隙球囊氦气传感器泵ABCBPW图解触发模式触发模式规范型（PATTERN）
3、峰型（PEAK）自动房颤（AFIB）心室起搏触发（V PACE）心房起搏触发（A PACE）血压触发（AP）最低3-5mmHg触发内触发（INT）触发时机图示触发时机图示充、放气时间在R-R间期的标识R波-R波间期表示在R-R间期的35%充气、90%放气触发时机触发时机 开机自动保持在安全的充、放气时机 触发时机图形标识在屏幕下方，同步显示在ECG和AP上 充、放气周期，当改变触发模式或心率时，微电脑自动调整充、放气时间 充、放的调节数字化显示，当一个放气点大于100%间距时，触发时机图形标识将变成黄色并报警氦气供应氦气供应 在反搏中更换氦气时无需中断反搏，即可自动填充 开机后，自动执行排气动
4、作 每次反搏后检测充气气量及压力 只要接上ARROW的导管接头，机器自动测知球囊容积 球囊气量以0.5cc为单位精确调整，调整范围0-50cc辅助比率辅助比率1:1，1:2，1:4，1:8ARROW ACAT TM 1的气动部分 步进式马达驱动风箱式设计，以以0.5ml为单位精确调节为单位精确调节气囊容积气囊容积。可监测气囊内的压力波形。钛合金风箱结构精密、耐用，使用10万小时无需保养万小时无需保养。马达/风箱设计，结合USP级小分子氦气使泵的工作频率最快，适合心率快的病人。特别的风箱内机械保险设计，可在断电或机械故障时断电或机械故障时自动将球囊内的氦气全部抽出自动将球囊内的氦气全部抽出，以防
5、止严重的血流动力学灾难。没有需要定时更换的零配件。气动部分的特点特别设计特别设计彩色显示屏23.5cm*35cm*5cm。可倾斜、旋转或拆卸,随意放置,便于观察,极其紧凑。特别的风箱内机械保险设计，当断电，或机械故障时自动将球囊内的氦气全部抽出，防止严重的血流动力学灾难。风箱图解T冷 凝装 置通气阀填充阀引流阀压 力传感器流量控制调节阀氦气瓶气囊马 达ARROW ACAT TM 1的保障设计预设的功能 触发模式：PATTERN 辅助比率：1:2 警报状态：on 心电导联：ECG skin II auto on 血压选择：AP Transducer 触发时机：Timing 50 and 85%i
6、n ECG10 and 40%in AP Full volume based on IAB冷凝系统 每15分钟自动将收集的水气抽出，排到集水瓶中。给气路加热，使气动回路内的零件不因受潮而减短寿命。质量保证逻辑 故障时，机器有机械性安全设计安全设计，可将球囊内的氦气自动抽出，使病人得到双重的保障。结合更高级的微电脑技术电脑技术，对机器的每个状态做随时的检查并显示出来。精心设计的软件系统软件系统结合了数十年的临床经验，使每个病人都能得到最佳的心脏支持。警报系统（一）安全的警报设计，对球囊和病人的情况做随时监测自动警报说明及检修流程，有问题时自动显示分3级警报，视情况作出不同的反应，排除故障后自动恢
7、复工作 Class 1:泵自动停止（Off）自动抽出导管内的气体并排到空气中 伴随声音警报 屏障上显示警报及检修流程 打印机自动打印6秒钟当时的资料 图像凝固在屏幕上 Class 2:泵自动停止（Standby）自动抽出导管内的气体并贮存到风箱中 伴随声音警报 屏障上显示警报及检修流程 Class 3:泵继续工作 伴随声音警报 屏障上显示警报及检修流程警报系统（二）BalloonHeliumTransducerPumpHelium Fill PressureBalloonHeliumTransducerPumpBalloon InflationBalloonHeliumTransducerPu
8、mpBalloon Deflation25002500TachycardiaBradycardiaBPW in Afib(Irregular)250025002500HypertensiveHypotensiveRELATIONSHIP OF IAB INFLATION AND BPW PLATEAUPurge Failure2500Check for leaks,low helium and loss of triggerHigh Baseline2500Check for:1.Kinked Catheter2.Partially wrapped balloonOverfillPossibl
9、e Helium Loss2500Check for:1.Leak in tubing and connections2.Blood in catheter tubing3.Kinked catheter4.Ectopic beatsBalloonHeliumTransducerPumpBalloon RuptureBLOOD IN TUBINGBalloonHeliumTransducerPumpLeak in Tubing or ConnectionsBalloonHeliumTransducerPumpKinked CatheterHigh Pressure2500Check for:1
10、.Kinked catheter2.Partially wrapped balloon3.Balloon too largeBalloonHeliumTransducerPumpKinked CatheterBalloonHeliumTransducerPumpPartially WrappedBalloonHeliumTransducerPumpToo LargeBalloon in Aortic WallARROW ACAT TM 1的其它特点打印系统 打印速度可调，25/50 mm/s 可打印屏幕上所有内容 可设定自动打印的时间 可任意选择图表长度 通信联系：modem实时显示波形及数据
