《纯聚脲A组份生产工艺.docx》由会员分享，可在线阅读，更多相关《纯聚脲A组份生产工艺.docx（2页珍藏版）》请在第壹文秘上搜索。

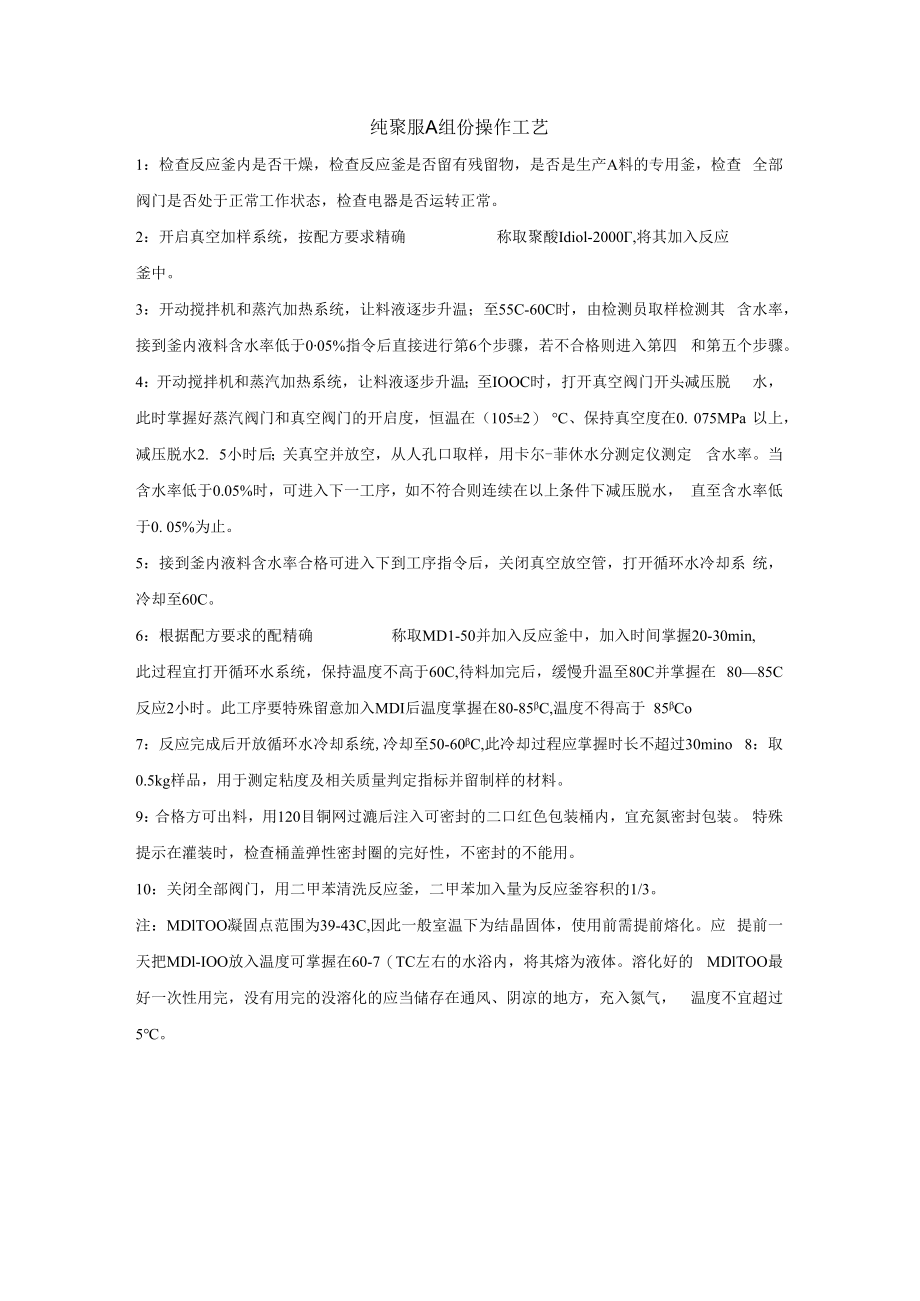

1、纯聚服A组份操作工艺1：检查反应釜内是否干燥，检查反应釜是否留有残留物，是否是生产A料的专用釜，检查 全部阀门是否处于正常工作状态，检查电器是否运转正常。2：开启真空加样系统，按配方要求精确称取聚酸Idiol-2000,将其加入反应釜中。3：开动搅拌机和蒸汽加热系统，让料液逐步升温；至55C-60C时，由检测员取样检测其 含水率，接到釜内液料含水率低于005%指令后直接进行第6个步骤，若不合格则进入第四 和第五个步骤。4：开动搅拌机和蒸汽加热系统，让料液逐步升温；至IOOC时，打开真空阀门开头减压脱 水，此时掌握好蒸汽阀门和真空阀门的开启度，恒温在（1052） C、保持真空度在0. 075MP
2、a 以上，减压脱水2. 5小时后；关真空并放空，从人孔口取样，用卡尔-菲休水分测定仪测定 含水率。当含水率低于0.05%时，可进入下一工序，如不符合则连续在以上条件下减压脱水， 直至含水率低于0. 05%为止。5：接到釜内液料含水率合格可进入下到工序指令后，关闭真空放空管，打开循环水冷却系 统，冷却至60C。6：根据配方要求的配精确称取MD1-50并加入反应釜中，加入时间掌握20-30min,此过程宜打开循环水系统，保持温度不高于60C,待料加完后，缓慢升温至80C并掌握在 8085C反应2小时。此工序要特殊留意加入MDI后温度掌握在80-85C,温度不得高于 85Co7：反应完成后开放循环水
3、冷却系统,冷却至50-60C,此冷却过程应掌握时长不超过30mino 8：取0.5kg样品，用于测定粘度及相关质量判定指标并留制样的材料。9：合格方可出料，用120目铜网过漉后注入可密封的二口红色包装桶内，宜充氮密封包装。 特殊提示在灌装时，检查桶盖弹性密封圈的完好性，不密封的不能用。10：关闭全部阀门，用二甲苯清洗反应釜，二甲苯加入量为反应釜容积的1/3。注：MDlTOO凝固点范围为39-43C,因此一般室温下为结晶固体，使用前需提前熔化。应 提前一天把MDl-IOO放入温度可掌握在60-7（TC左右的水浴内，将其熔为液体。溶化好的 MDlTOO最好一次性用完，没有用完的没溶化的应当储存在通风、阴凉的地方，充入氮气， 温度不宜超过5。编制:审核:批准:
