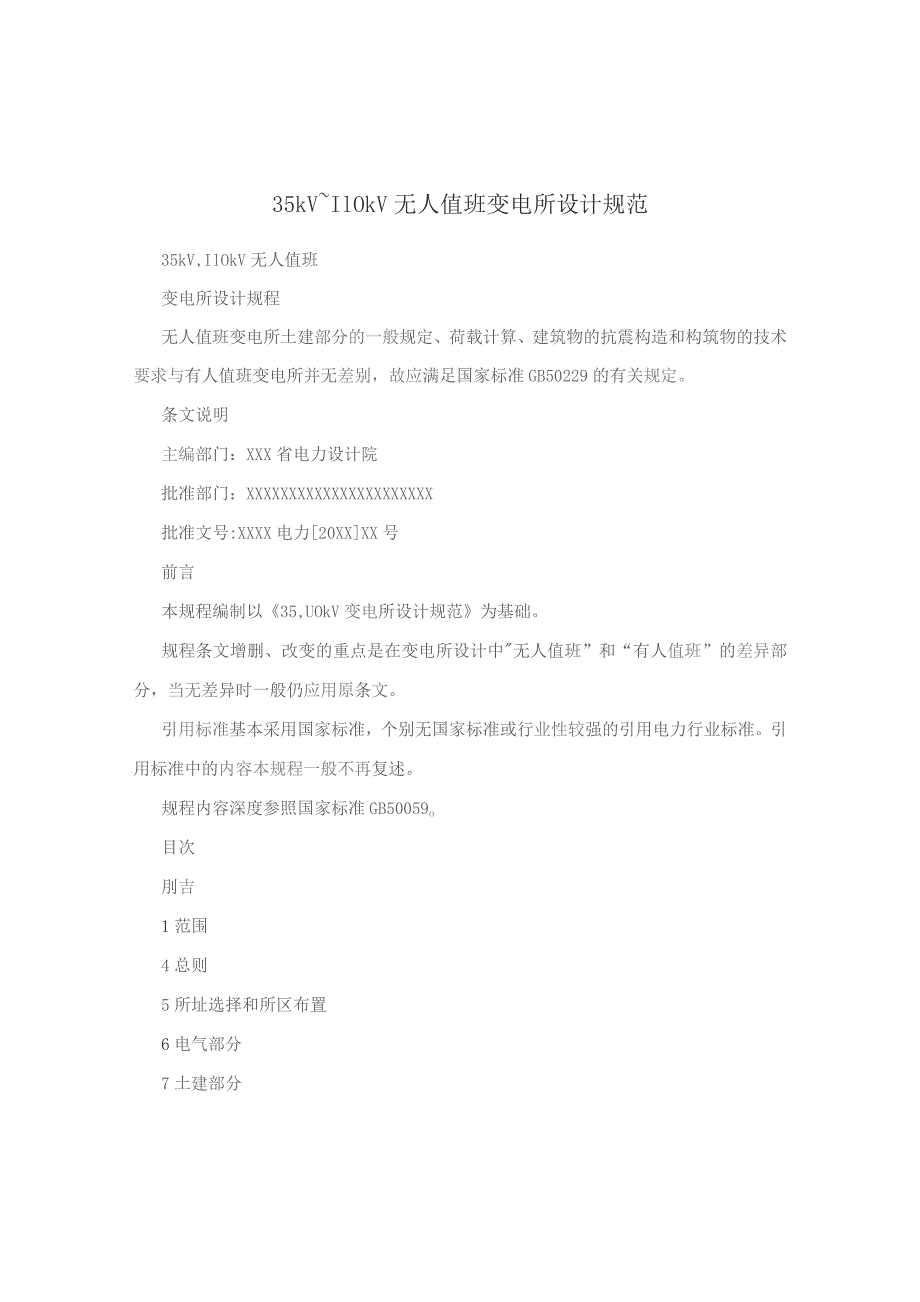

1、35kVIlOkV无人值班变电所设计规范35kV,IlOkV无人值班变电所设计规程无人值班变电所土建部分的一般规定、荷载计算、建筑物的抗震构造和构筑物的技术要求与有人值班变电所并无差别，故应满足国家标准GB50229的有关规定。条文说明主编部门：XXX省电力设计院批准部门：XXXXXXXXXXXXXXXXXXXXXX批准文号:XXXX电力20XXXX号前言本规程编制以35,UOkV变电所设计规范为基础。规程条文增删、改变的重点是在变电所设计中无人值班”和“有人值班”的差异部分，当无差异时一般仍应用原条文。引用标准基本采用国家标准，个别无国家标准或行业性较强的引用电力行业标准。引用标准中的内容本

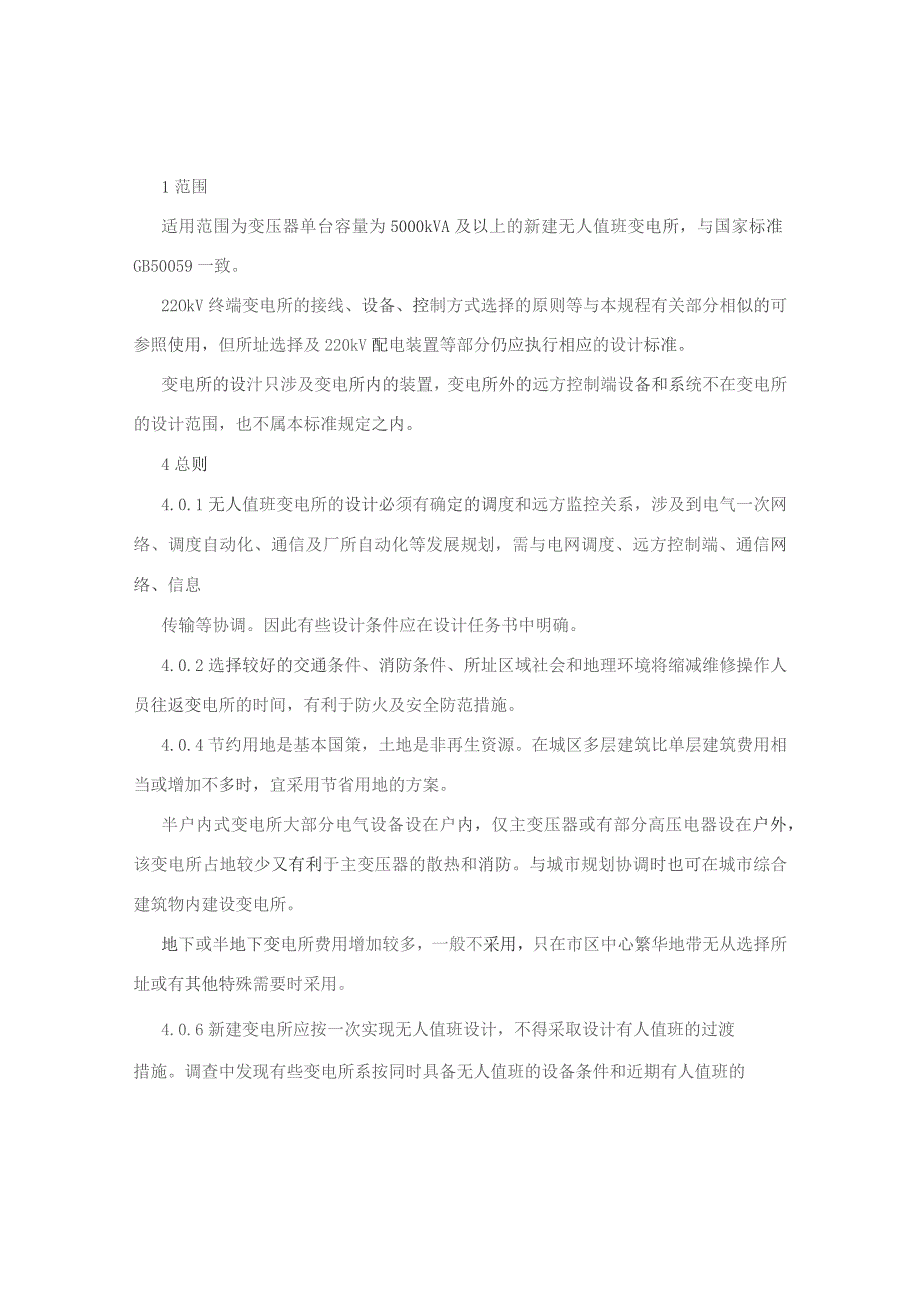

2、规程一般不再复述。规程内容深度参照国家标准GB50059o目次刖吉1范围4总则5所址选择和所区布置6电气部分7土建部分1范围适用范围为变压器单台容量为5000kVA及以上的新建无人值班变电所，与国家标准GB50059一致。22OkV终端变电所的接线、设备、控制方式选择的原则等与本规程有关部分相似的可参照使用，但所址选择及220kV配电装置等部分仍应执行相应的设计标准。变电所的设汁只涉及变电所内的装置，变电所外的远方控制端设备和系统不在变电所的设计范围，也不属本标准规定之内。4总则4.0.1无人值班变电所的设计必须有确定的调度和远方监控关系，涉及到电气一次网络、调度自动化、通信及厂所自动化等发展
3、规划，需与电网调度、远方控制端、通信网络、信息传输等协调。因此有些设计条件应在设计任务书中明确。4.0.2选择较好的交通条件、消防条件、所址区域社会和地理环境将缩减维修操作人员往返变电所的时间，有利于防火及安全防范措施。4.0.4节约用地是基本国策，土地是非再生资源。在城区多层建筑比单层建筑费用相当或增加不多时，宜采用节省用地的方案。半户内式变电所大部分电气设备设在户内，仅主变压器或有部分高压电器设在户外，该变电所占地较少又有利于主变压器的散热和消防。与城市规划协调时也可在城市综合建筑物内建设变电所。地下或半地下变电所费用增加较多，一般不采用，只在市区中心繁华地带无从选择所址或有其他特殊需要时

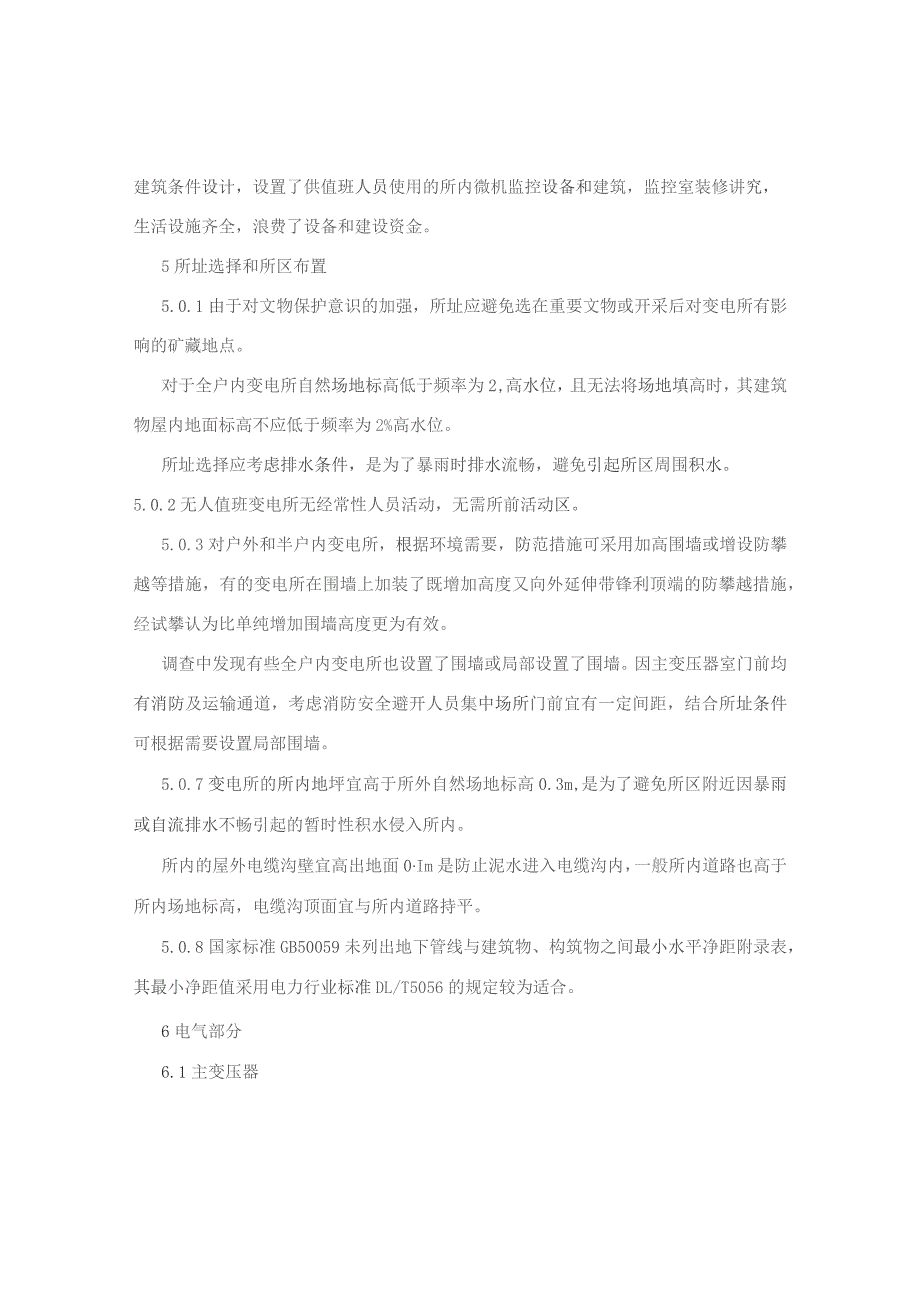

4、采用。4.0.6新建变电所应按一次实现无人值班设计，不得采取设计有人值班的过渡措施。调查中发现有些变电所系按同时具备无人值班的设备条件和近期有人值班的建筑条件设计，设置了供值班人员使用的所内微机监控设备和建筑，监控室装修讲究，生活设施齐全，浪费了设备和建设资金。5所址选择和所区布置5.0.1由于对文物保护意识的加强，所址应避免选在重要文物或开采后对变电所有影响的矿藏地点。对于全户内变电所自然场地标高低于频率为2,高水位，且无法将场地填高时，其建筑物屋内地面标高不应低于频率为2%高水位。所址选择应考虑排水条件，是为了暴雨时排水流畅，避免引起所区周围积水。5.0.2无人值班变电所无经常性人员活动，
5、无需所前活动区。5.0.3对户外和半户内变电所，根据环境需要，防范措施可采用加高围墙或增设防攀越等措施，有的变电所在围墙上加装了既增加高度又向外延伸带锋利顶端的防攀越措施，经试攀认为比单纯增加围墙高度更为有效。调查中发现有些全户内变电所也设置了围墙或局部设置了围墙。因主变压器室门前均有消防及运输通道，考虑消防安全避开人员集中场所门前宜有一定间距，结合所址条件可根据需要设置局部围墙。5.0.7变电所的所内地坪宜高于所外自然场地标高0.3m,是为了避免所区附近因暴雨或自流排水不畅引起的暂时性积水侵入所内。所内的屋外电缆沟壁宜高出地面0Im是防止泥水进入电缆沟内，一般所内道路也高于所内场地标高，电缆
6、沟顶面宜与所内道路持平。5.0.8国家标准GB50059未列出地下管线与建筑物、构筑物之间最小水平净距附录表，其最小净距值采用电力行业标准DL/T5056的规定较为适合。6电气部分6.1主变压器6.1.2装设三台主变压器当断开一台时可保证全容量的67,高于国家标准GB50059规定60,的要求，提高主变压器负载率，有利于提高供电可靠性和便于负荷发展;一般扩建第三台主变压器的投资较低。负荷密度较高的地区装设三台主变压器的情况逐步增多。6.1.4选用双绕组变压器可减少变电所电压等级，有利于简化主接线提高供电可靠性和无人值班变电所的远方监控。6.1.5市场经济要求严格履行供电质量指标，系统内对电压合
7、格率也有严格的考核，调查表明一般均装设有载调压变压器。6.2电气主接线6.2.1变电所的电气主接线要适应远方控制的要求，是指要减少设置运行方式时隔离开关的倒闸操作。隔离开关宜现场操作，如改变运行方式时需进行隔离开关的操作，则增加了操作人员往返现场的几率，延误操作时间。减少变电所电压等级和简化接线，可以大幅度地减少远方监控操作。6.2.235kV、IlOkV变电所大部分是馈供负荷的终端变电所，电源侧的接线较多地采用了桥接线和线路变压器组。单回独立供电的线路变压器组在变电所侧可不设断路器，条件许可时35kV变电所也可采用熔断器加负荷开关的接线。6.2.3调查表明在负荷密集地区装设三台主变压器，分别
8、采用三回线路变压器组的接线，因其接线简单、布置方便、运行可靠而被采用。采用内桥或外桥应根据当地电网条件确定，除考虑线路及变压器的故障几率还应考虑改变运行方式的方便和有利于继电保护的设置。由于双母线、旁路母线接线隔离开关倒闸操作多，影响远方遥控操作，故未作为推荐接线。有负载电流的隔离开关不宜接人遥控，主要原因如下：(1)隔离开关操作是否到位目前尚需现场观察确认;(2)调查表明即便是气体绝缘全封闭电器(GlS)的隔离开关也发生过误分；(3)有负载电流的隔离开关误分后果极其严重；(4)35kV及以下的隔离开关尚缺少能远方控制的产品。6.2.4分段方式宜考虑当其中一台主变压器停运时有利于其他主变压器的
9、负荷分配，是指装设三台变压器时的情况。当装设三台变压器时可采用如下接线：第一、二台变压器引出端经断路器后各设一段母线，第三台变压器引出端分经两台断路器设两个半段母线，并分别与第一、二台变压器的母线段设分段断路器连接。这种两段加两个半段的接线方式能满足停用任一台变压器时，其余两台变压器各负担半数的出线回路。6.2.5提高单回线路供电可靠性的根本措施应是建设第二供电回路。因为在单回线路供电情况下中断供电的主要因素是线路故障，而不是断路器检修。尤其是无人值班变电所选用了断流性能良好的SF6断路器或真空短路器后，断路器检修几率大为减少.故不宜设置旁路断路器。配电装置采用易于检修的开关柜是指中置式、移开
10、(手车)式或拆装断路器方便的固定式等开关柜。6.3所用电源和直流电源6.3.1当35kV变电所只有一回电源进线及一台主变压器时，宜在电源进线断路器之前装设一台所用变压器，是为了有利于变电所停用检修时取得检修电源。若电压为66、IlokV时，如也参照采用在电源进线断路器之前装设一台所用变压器则投资增高太多，故在能确保变电所安全运行的条件下，无电地区新建66、IlokV变电所第一台主变压器时，对所用变压器的引接方式作了规定，以便能减少投资有利于所用变压器的引接。6.3.2户内所用变压器或接地变压器采用干式变压器有利于防火。6.3.3中性点直接接地的TN系统，见电力行业标准DL/T62LTN系统有T
11、N-S、TN-C-S.TNY等3种型式，在实际使用中较难加以限定，故不宜作出规定。重要所用电负荷采用双回路供电方式时，宜分别接于不同母线段。如设置备用自投，宜分别设在负荷侧。避免设置母线段自投，是为防止一段母线故障时，备用自投后造成所用电全部中断而扩大事故。6.3.5调查中有些变电所采用两个半容量蓄电池组的做法，以便于蓄电池更换或核对性充放电，但也增加了运行和直流回路的复杂性。易因蓄电池容量难以匹配，实际造成选用两组蓄电池增大了投资。国内生产的阀控式密封铅酸蓄电池（即所谓免维护蓄电池）质量已大为提高，能满足变电所运行的可靠性。因其占地小、维护简便，在新建的无人值班变电所已被普遍采用。基于充电装
12、置的故障几率要比蓄电池的故障几率多，对较重要的变电所可设一套备用充电装置。66kV及以上的变电所因供电范围相对较大，相对较为重要，直流电源故障影响也较大，故可采用两套充电装置，也可采用一套设有热备用模块的电源装置。考虑到无人值班变电运行管理上的特点，要求直流电源装置宜具有自动调节功能。目前已有此类成熟的产品，例如智能化高频开关电源或相控电源已具有较好的性能，能实现自动调节和稳压稳流运行及故障记录，并具有数字通信接口。6.3.6统一设置交流不停电电源便于设备维护管理。由于所内蓄电池组比各独立设置的蓄电池组能有较好的维护管理，运行可靠性高，故交流不停电电源的直流电源宜由所内蓄电池组供电。6.3.7
13、通信设备的电源一般采用直流48V,而远动设备的电源-般均为交流220V。通信设备与远动设备合用或分别设置备用电源将选择不同的通信电源设备，故通信设备与远动设备是否合用宜通过技术经济比较确定。6.3.8蓄电池组在全所事故停电后要满足2h的放电容量，是考虑事故停电后增加维修人员前往变电所的路途时间lh根据调查，控制端距被控变电所的控制范围半径为20km,控制距离一般不超过30km,只有极个别的达50km,由于交通状况的差异宜计及Ih路途时间。事故照明不设自投，事故照明灯在维修人员到达现场后开启，如事故照明负荷由所内蓄电池组供电可只按Ih计算。当采用小容量镉碌蓄电池时，事故照明不应接入镉保蓄电池组，
14、可用应急灯。6.4电气二次设备室6.4.1强调了继电保护装置、测控设备、交直流电源和其他自动装置宜分散就地安装。IOkV,35kV的配电装置，如为开关柜时宜分散安装在开关柜上，也可设在配电装置附近的屏、箱内。当无条件就地设置时，可采用屏、柜结构统一集中布置在电气二次设备室。6.4.2电气二次设备室的功能为原控制室的部分功能，即取消了原控制室有人值班的功能。强调了电气二次设备室设施应简化，布置应紧凑，面积应满足设备布置和定期巡视维护要求。屏前的场地面积应比常规控制室有较大缩减。由于无人值班变电所不设常规的控制屏，屏、柜的布置排列次序规律已不显著，但相对、局部地与配电装置间隔排列次序相对应，仍有利
15、于运行、检修人员的现场作业。6.5二次接线6.5.1变电所内实施无人值班，有关所内仪表、信号、控制等回路因正常情况不实施运行监视和控制，除本规程规定设置必要的监视和控制备用手段外，还应根据无人值班变电所的特点予以简化。6.5.2电气一次设备、断路器一般均为远方控制方式，隔离开关一般均为就地操作或控制方式。6.5.3考虑到远方控制端、远动终端或微机监控终端，以及远动通道故障时需要在所内实施运行操作或现场维护调试操作，远方控制的设备在所内均需设有备用控制手段。所内控制手段使用较少，有条件时一般宜设在就地，就地设置有困难时宜设在电气二次设备室。6.5.4作为远方遥控的备用控制手段的控制电路应为强电直
16、接控制电路，是为防止远动终端或微机监控终端故障而设置，它宜设在就地或保护装置出口回路，确有困难时也可设在电气二次设备室。所内控制接线应大量简化，一般可设就地分、合闸按钮。6.5.7由于电气主接线的简化，IOkV,35kV-般均为单母线或分段单母线，防误闭锁装置采用开关柜成套供应的机械闭锁装置，简单可靠;35,11OkV屋内外配电装置可采用电磁式或其他形式。6.5.8变电所的主变压器有载分接开关调节、并联电容器组投切、蓄电池组充电、直流母线电压宜采用自动调节，是因为这些装置的远方遥控量太大，占据了控制端运行人员太多的时间，甚至会延误操作。.6.6照明6.6.2在电气二次设备室、屋内配电装置及主要通道等处，宜装设事故照明，
