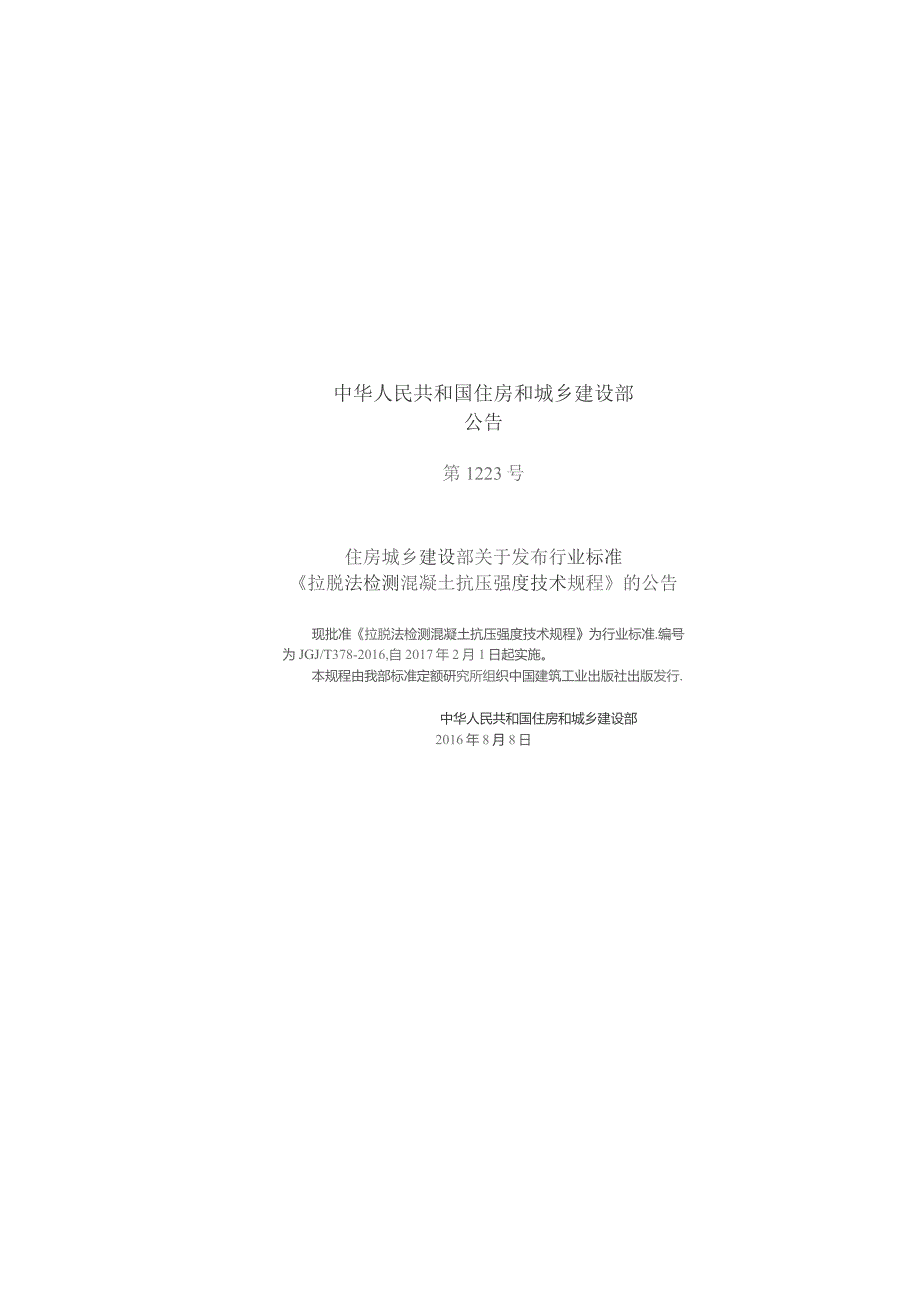

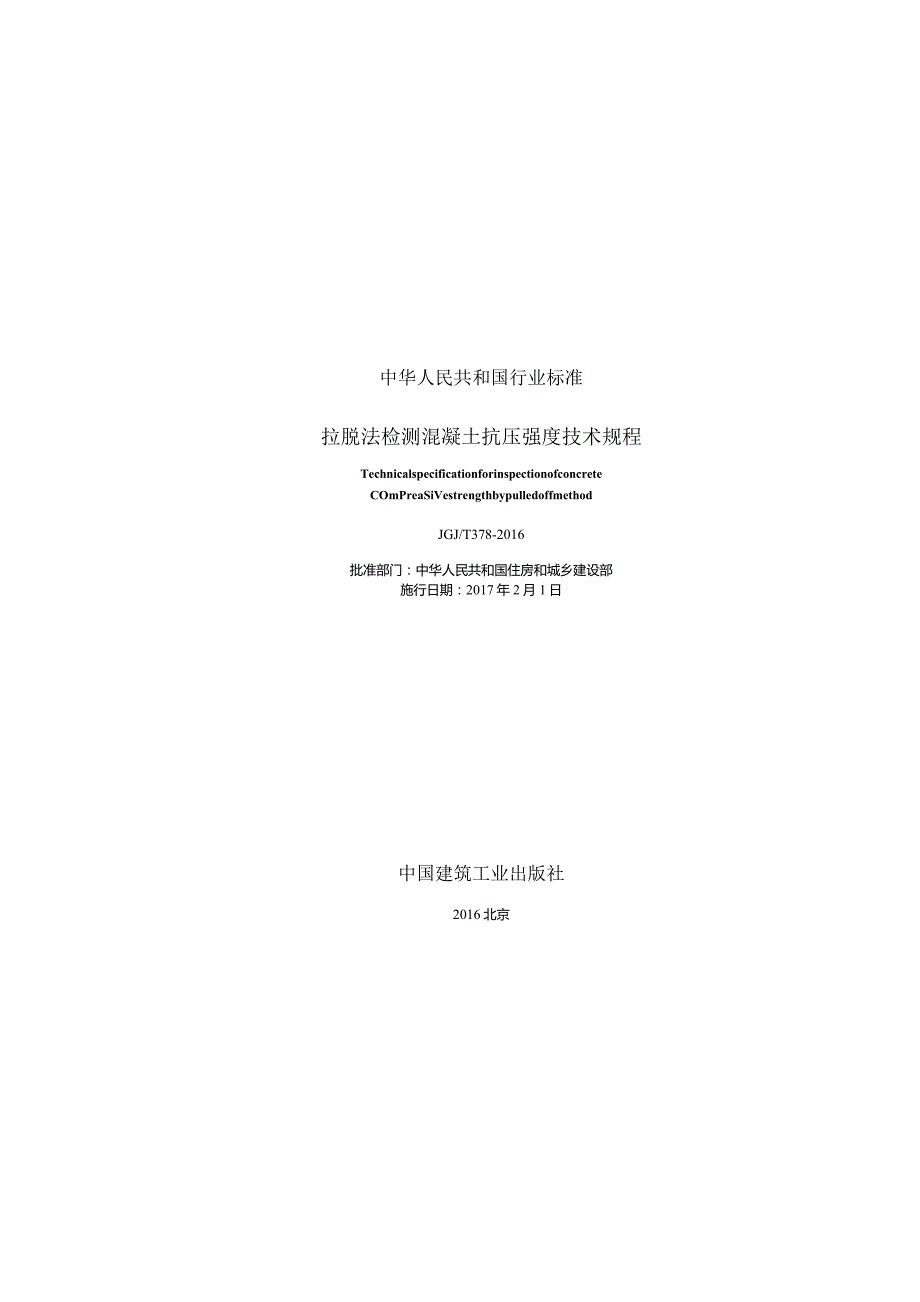

1、中华人民共和国行业标准拉脱法检测混凝土抗压强度技术规程TechnicalspecificationforinspectionofconcreteCOmPreaSiVestrengthbypulledoffmethodJGJ/T378-2016批准部门：中华人民共和国住房和城乡建设部施行日期：2017年2月1日中国建筑工业出版社2016北京中华人民共和国住房和城乡建设部公告第1223号住房城乡建设部关于发布行业标准拉脱法检测混凝土抗压强度技术规程的公告现批准拉脱法检测混凝土抗压强度技术规程为行业标准.编号为JGJ/T378-2016,自2017年2月1日起实施。本规程由我部标准定额研究所组织中国

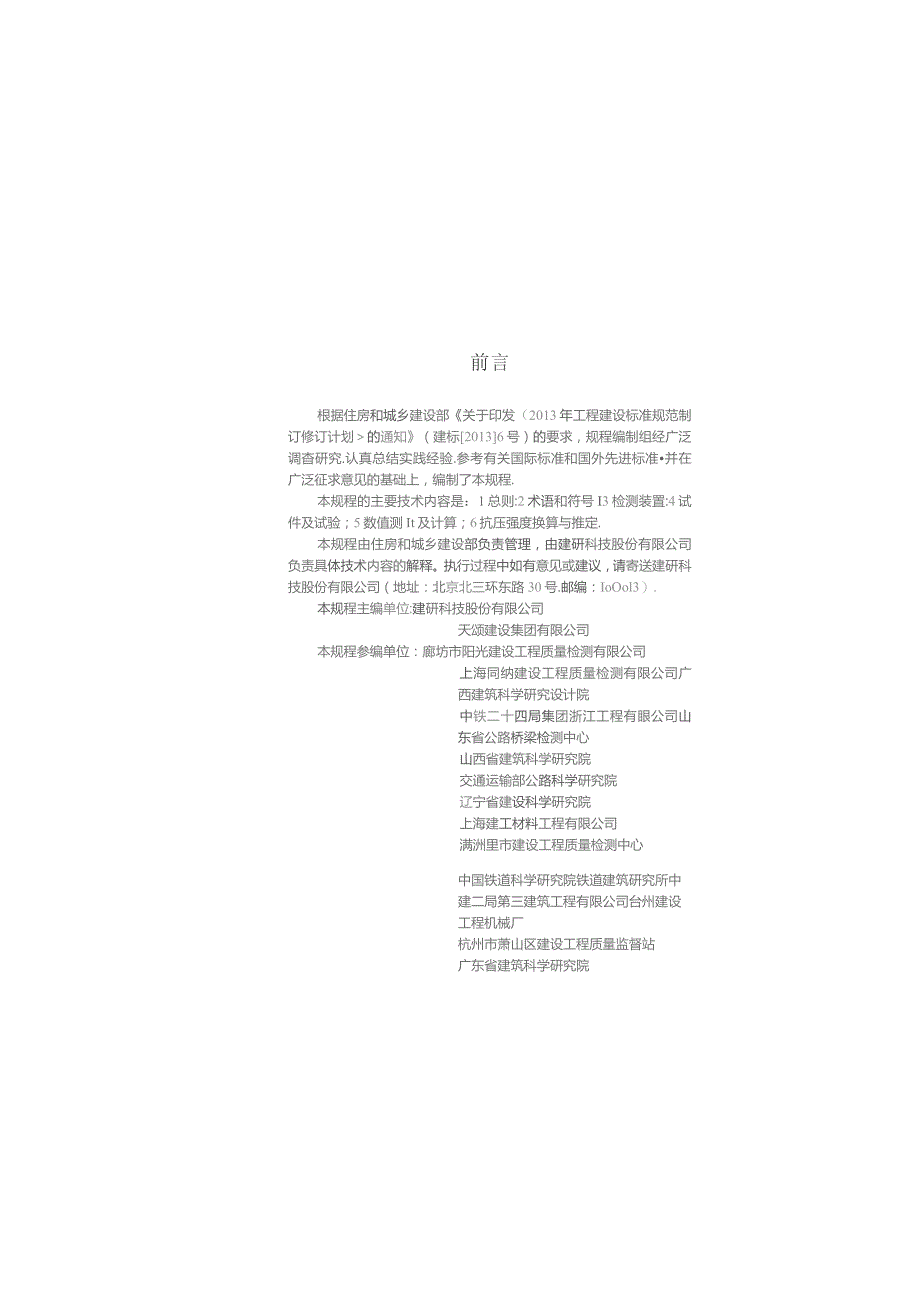

2、建筑工业出版社出版发行.中华人民共和国住房和城乡建设部2016年8月8日前言根据住房和城乡建设部关于印发（2013年工程建设标准规范制订修订计划的通知（建标20136号）的要求，规程编制组经广泛调杳研究.认真总结实践经验.参考有关国际标准和国外先进标准并在广泛征求意见的基础上，编制了本规程.本规程的主要技术内容是：1总则:2术语和符号I3检测装置:4试件及试验；5数值测It及计算；6抗压强度换算与推定.本规程由住房和城乡建设部负责管理，由建研科技股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送建研科技股份有限公司（地址：北京北三环东路30号.邮编：IoOol3）.本规程主编
3、单位:建研科技股份有限公司天颂建设集团有限公司本规程参编单位：廊坊市阳光建设工程质量检测有限公司上海同纳建设工程质量检测有限公司广西建筑科学研究设计院中铁二十四局集团浙江工程有眼公司山东省公路桥梁检测中心山西省建筑科学研究院交通运输部公路科学研究院辽宁省建设科学研究院上海建工材料工程有限公司满洲里市建设工程质量检测中心中国铁道科学研究院铁道建筑研究所中建二局第三建筑工程有限公司台州建设工程机械厂杭州市萧山区建设工程质量监督站广东省建筑科学研究院建研建硕（北京）科技发展有限公司中国建筑科学研究院深圳分院北京东方建宇混凝土科学技术研究院云南云岭高速公路工程咨询有限公司深圳中建院建筑科技有限公司本规
4、程主要起草人员：朱跃武邱平韩春雷郝克耕李为杜李杰成施新荣李焕林李军赵强郭庆何玉珊葛树奎周峰朱敏涛严青荣刘艳荣楼拥军王月华李军王云贵郑平王海民周茂清孙海峰畅建中何春凯王安岭谢永江李志坚温树林石永朱丽颖王大勇本规程主要审查人员：艾永祥张仁瑜王存贵王桂玲张元勃钱选青杨铁荣遇平静贺贤娟东雪周聚光目次1233445566总则术语和符号：.1术语.2符号-。-检测装置U技术要求.2校准与保养试件及试验.1拉脱测点的布置及试件钻制.2拉脱试验数值测量及计算.1一般规定.2测量与数值计算抗压强度换算与推定.1强度换算.2抗压强度推定122附录A附录B附录C附录D附录E拉脱仪测力系统校准拉脱法测定混凝土抗压强度
5、曲线的验证方法拉脱法检测记录表专用或地区混凝土抗压强度曲线的基本要求测点混凝土抗压强度换算表本规程用词说明引用标准名录，附：条文说明，101314151619202123Contents1GeneralProvisions12TermsandSymbols22.1Terms*!.2.2Symbols23DetectingDevice43.1TechnicalRequirements43*2CaBbrationandMaintenance.*.*.*44SampleandTests64,1TeshrigPointIjayOutofPuiledOffandSampleDrillingMake64.
6、2PulledoffTesting75TestingandCalculationofValues*85IGeneraIReuireme111a”*”，*”*g5*2TesiingendValueCalculation.,.*.,.86CompressiveStrengthTestingandEstimation106.1StrengthConversion1。6.2GampressiveEstimationHAppendixACalibrationofPulled(MfInstrument13AppendixBVerificationofConcreteStrengthCurveTestedb
7、yPulledOffMethod14AppendixCRecordTableofTestingbyPulledOffMethod15AppendixDSpecialorRegionalBaSiCRequirementsofConcreteCompressiveStrengthCurve16AppendixEConversionTableofConcreteCompressiveStrengthforTestingPoint19202123ExplanationofWordinginThisSpecificationListofQuotedStandardsAddition：Explanatio
8、nofProvisions1总则1.0.1为规范拉脱法检测混凝土抗压强度技术的应用，保证检测精度和检测结果的准确性，制定本规程。1.0.2本规程适用于结构构件10.OMPa100.OMPa混凝土抗压强度的检测，不适用于纤维混凝土的强度检测。1.0.3拉脱法检测混凝土抗压强度除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1拉脱法pulledoffmethod在已硬化的混凝土结构构件上，钻制直径44mm、深度44mm芯样试件，用具有自动夹紧试件的装置进行拉脱试验，根据芯样试件的拉脱强度值推定混凝土抗压强度的方法。2.1.2测点testingpoint构件上一个拉脱
9、数值的检测点。213检测批inspectionIot同一检测项目中、混凝土强度等级相同、质量要求和生产工艺等基本相同.且由一定数量的构件构成。2.1.4抽样检测samplinginspection按规定的抽样方案从检测批中抽取一定数量样本进行检测的方法.21.5测点混凝土强度换算值conversionvalueofconcretempressiveoftestingpoint由测点的拉脱强度值经测强曲线换算或测点强度换算表得到检测龄期的混凝土抗压强度值.2.1.6混凝土抗压强度推定值estimationvalueofncretempressive按检测批抽样检测，相应于强度换算值总体分布中保证
10、率为95%的构件中的检测龄期混凝土强度值。Z2符号A-第i个拉脱试件截面面积；R,D2第i个拉脱试件互为垂直的两个方向直径:Dm,-第；个拉脱试件平均直径；K第i个拉脱试件测得的最大拉脱力i/p.,第i个测点试件拉脱强度值；ypg,-第i个构件拉脱试件强度平均值；A.,.-第i个构件拉脱强度换算的混凝土立方体抗压强度代表值:亢.-第t个测点换算的混凝土立方体抗压强度值；lt-结构构件混凝土抗压强度推定值I/.,-第，组混凝土立方体试件的抗压强度；m结构构件测点混凝土强度换算值的平均值,SZ-结构构件测点混凝土强度换算值的标准差.3检测装置3.1技术要求3.1.1拉脱法检测装置应由钻芯机、金刚石
11、钻磨头、拉脱仪组成。13.1.2钻芯机应符合下列规定：1应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统:2应配置漏电保护装置、深度标尺、底盘设置锚固孔和试件定位框I3齿轮箱应采用耐高温润滑脂。3.1.3金刚石钻磨头应符合下列规定：1内径应为44。Iumm；2宜设有钻取深度为44mm的磨平支撑面的定位装置.3.1.4拉脱仪应符合下列规定：1应具有对试件自动调节径向夹紧力的功能I2应由传感器和具有实时显示、超载显示及峰值保持功能的荷载表组成，3荷载表的分辨率或最小示值宜为1N,满量程测试误差不得大于1.0%:4拉脱仪使用时的环境温度宜为Iot45(.2校准与保养3.2.1钻制拉脱试件
12、及测量的主要设备与仪器均应有产品合格证、校准证书，并在有效期内使用3.2.2拉脱仪应定期按本规程附录A的规定校准.周期不宜超过一年。当拉脱仪有下列情况之一时，应进行校准：1新拉脱仪启用前:2超过检定有效期限:3拉脱仪出现工作异常；4拉脱仪累计使用3000次；5遭受严重撞击或其他损害。3.2.3拉脱仪使用完毕应关闭电源、清洁干净后装箱并应存放在阴原干燥处.J试件及试验4.1拉脱测点的布置及试件钻制4.1.1结构构件的测点布置应符合下列规定，1拉脱测点宜选结构构件混凝土浇筑方向的侧面，相邻拉脱测点的间距不应小于300mm,距构件边缘不应小于100mm.检测时应保持拉脱仪的轴线垂直于混凝土检测面；2
13、检测面应清洁、干燥、密实，不应有接缝、施工缝并应避开蜂窝、麻面部位I3拉脱测点应布置在便于钻芯机安放与操作的部位.4.1.2拉脱试件应在结构构件的下列部位钻制：1结构构件受力较小的部位；2混凝土强度具有代表性的部位；3钻制时应避开钢筋、预埋件和管线.4.1.3混凝土强度可按单个构件或按检测批进行抽检，并应符合下列规定：1按单个构件检测时，应在构件上布置测点，每个构件上测点布置数量应为3个，2对铁路和公路桥梁、桥墩等大型结构构件.应布置不少于10个测点，3按检测批抽检时，构件抽样数应为10个15个，每个构件应布置不少于1个测点,4按检测批抽样检测时，同批结构构件应符合下列条件：1）设计混凝土强度
