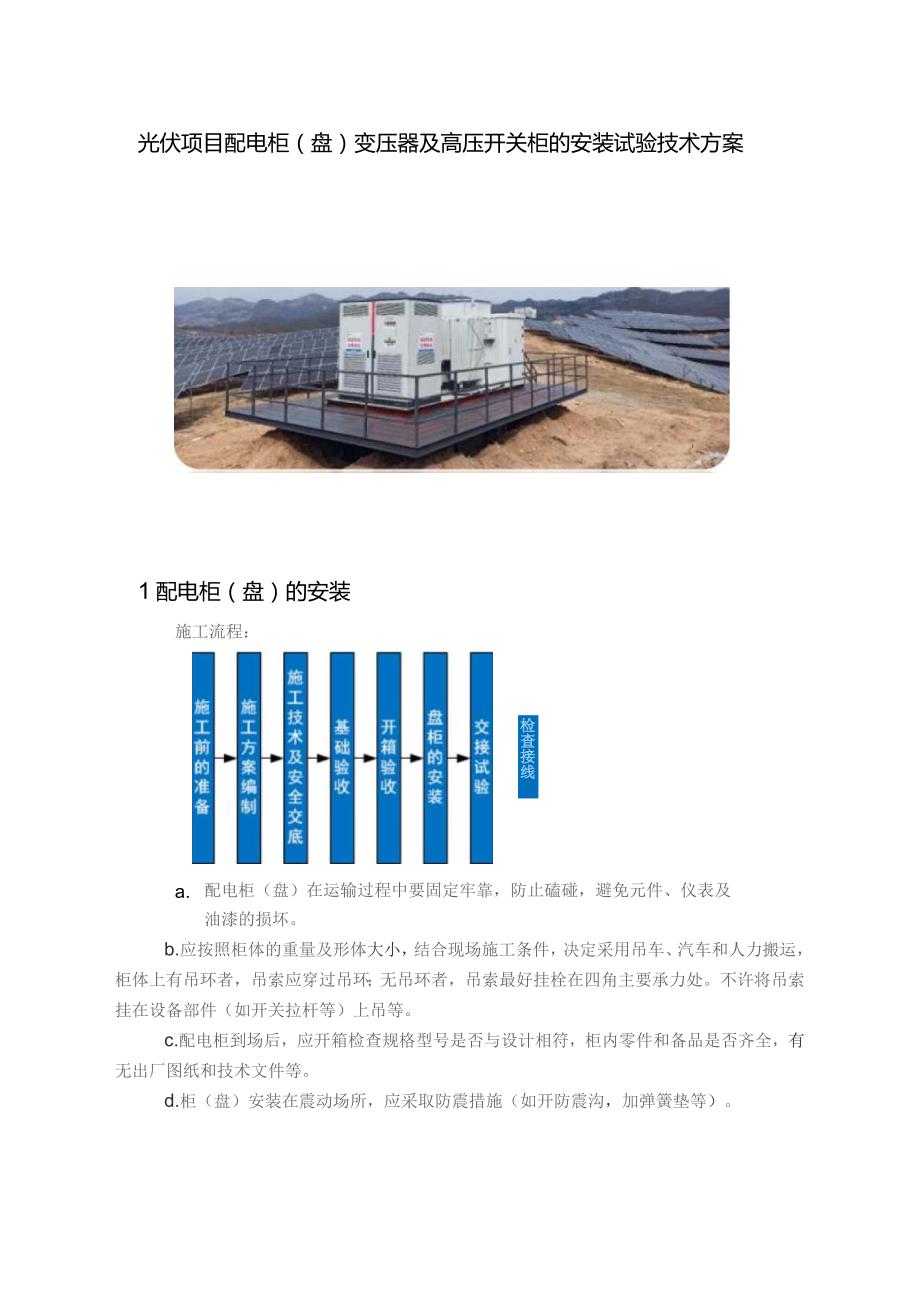

1、光伏项目配电柜(盘)变压器及高压开关柜的安装试验技术方案1配电柜(盘)的安装施工流程:检查接线a.配电柜(盘)在运输过程中要固定牢靠,防止磕碰,避免元件、仪表及油漆的损坏。b.应按照柜体的重量及形体大小,结合现场施工条件,决定采用吊车、汽车和人力搬运,柜体上有吊环者,吊索应穿过吊环;无吊环者,吊索最好挂栓在四角主要承力处。不许将吊索挂在设备部件(如开关拉杆等)上吊等。c.配电柜到场后,应开箱检查规格型号是否与设计相符,柜内零件和备品是否齐全,有无出厂图纸和技术文件等。d.柜(盘)安装在震动场所,应采取防震措施(如开防震沟,加弹簧垫等)。e.柜(盘)本体及柜(盘)内设备与各构件间连接应牢固,主控

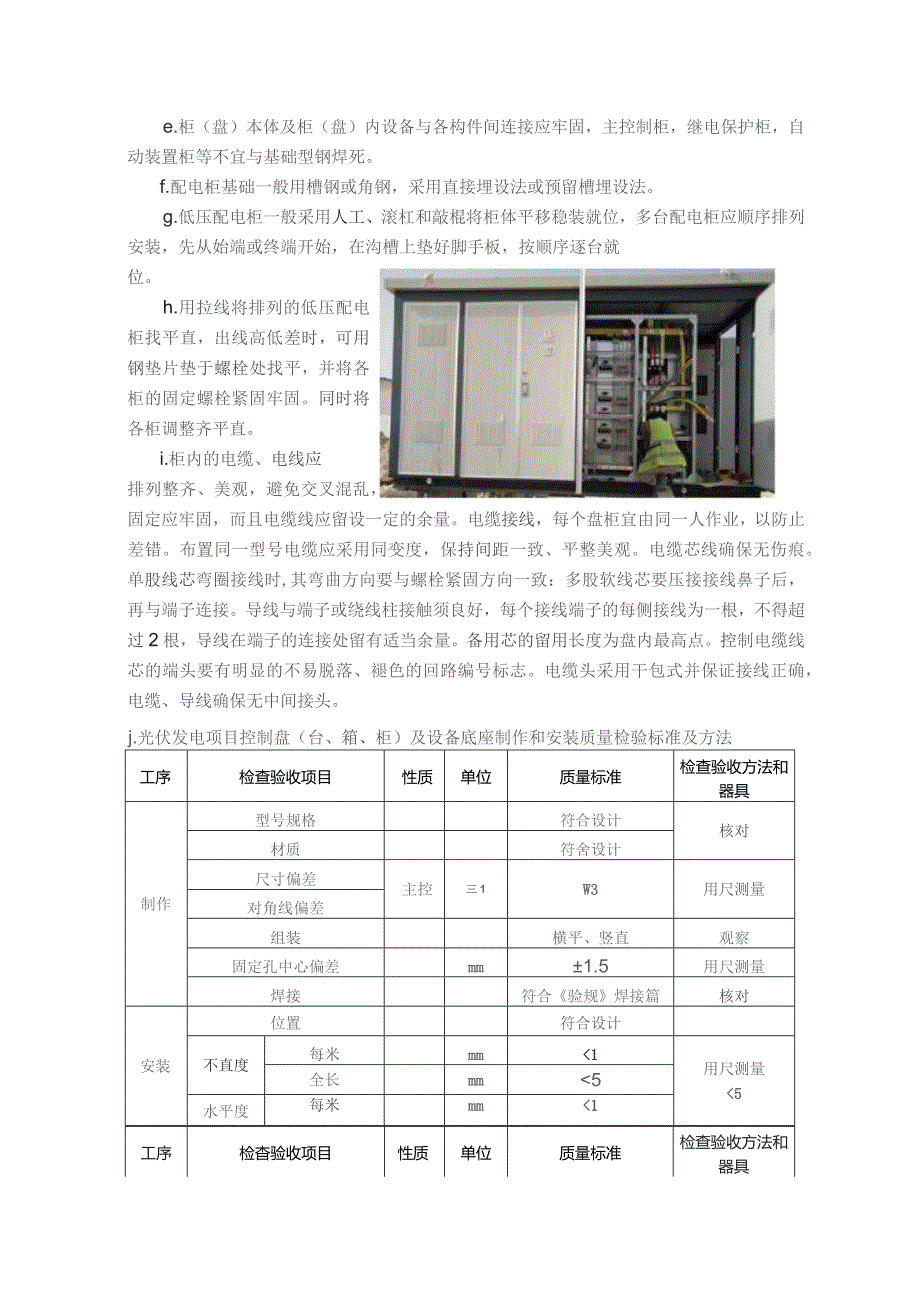

2、制柜,继电保护柜,自动装置柜等不宜与基础型钢焊死。f.配电柜基础一般用槽钢或角钢,采用直接埋设法或预留槽埋设法。g.低压配电柜一般采用人工、滚杠和敲棍将柜体平移稳装就位,多台配电柜应顺序排列安装,先从始端或终端开始,在沟槽上垫好脚手板,按顺序逐台就位。h.用拉线将排列的低压配电柜找平直,出线高低差时,可用钢垫片垫于螺栓处找平,并将各柜的固定螺栓紧固牢固。同时将各柜调整齐平直。i.柜内的电缆、电线应排列整齐、美观,避免交叉混乱,固定应牢固,而且电缆线应留设一定的余量。电缆接线,每个盘柜宜由同一人作业,以防止差错。布置同一型号电缆应采用同变度,保持间距一致、平整美观。电缆芯线确保无伤痕。单股线芯弯
3、圈接线时,其弯曲方向要与螺栓紧固方向一致:多股软线芯要压接接线鼻子后,再与端子连接。导线与端子或绕线柱接触须良好,每个接线端子的每侧接线为一根,不得超过2根,导线在端子的连接处留有适当余量。备用芯的留用长度为盘内最高点。控制电缆线芯的端头要有明显的不易脱落、褪色的回路编号标志。电缆头采用干包式并保证接线正确,电缆、导线确保无中间接头。j.光伏发电项目控制盘(台、箱、柜)及设备底座制作和安装质量检验标准及方法工序检查验收项目性质单位质量标准检查验收方法和器具制作型号规格符合设计核对材质符舍设计尺寸偏差主控三1W3用尺测量对角线偏差组装横平、竖直观察固定孔中心偏差mm1.5用尺测量焊接符合验规焊接

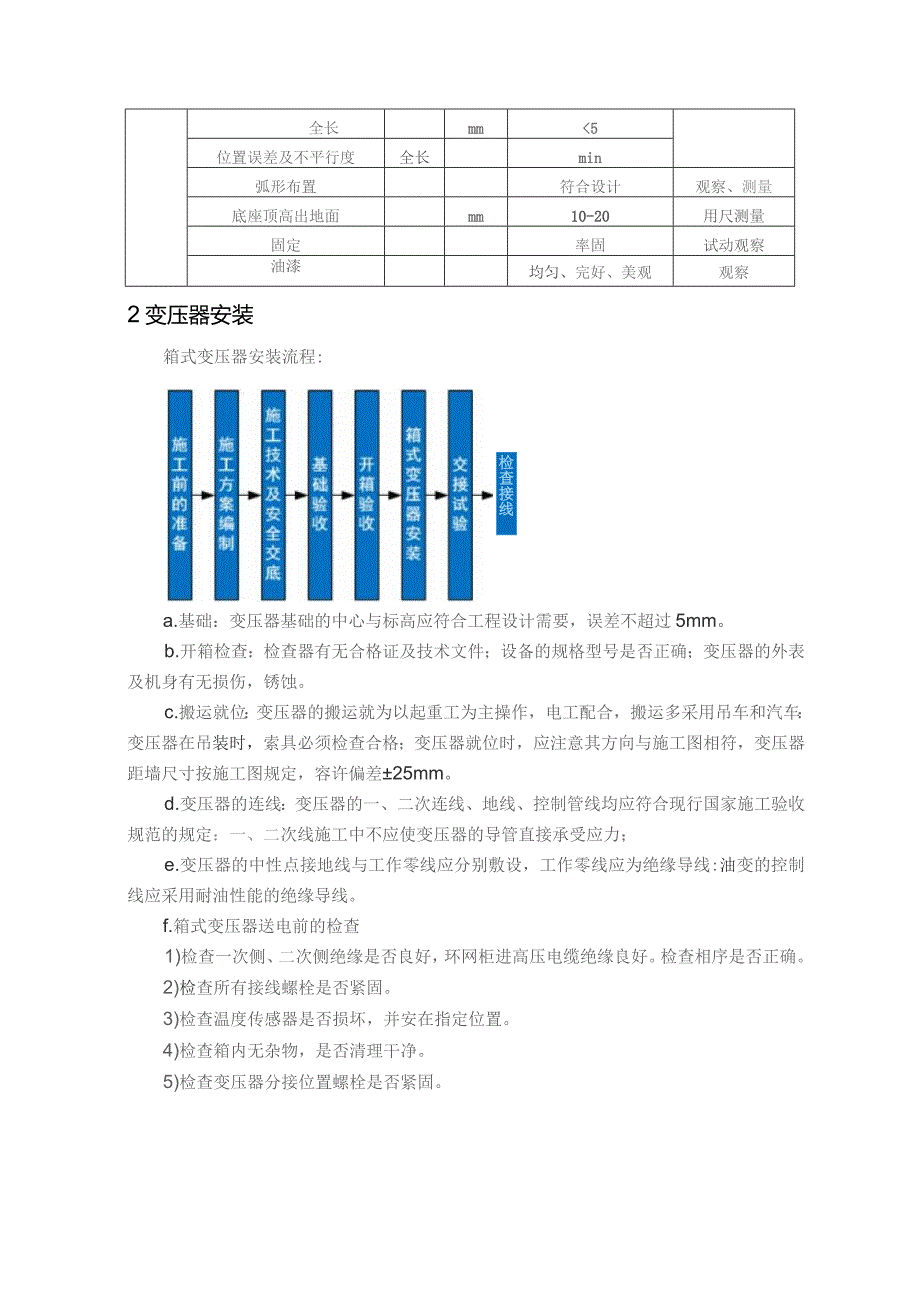

4、篇核对安装位置符合设计不直度每米mm1用尺测量5全长mm5水平度每米mm1工序检杳验收项目性质单位质量标准检查验收方法和器具全长mm5位置误差及不平行度全长min弧形布置符合设计观察、测量底座顶高出地面mm10-20用尺测量固定率固试动观察油漆均匀、完好、美观观察2变压器安装箱式变压器安装流程:检查接线a.基础:变压器基础的中心与标高应符合工程设计需要,误差不超过5mm。b.开箱检查:检查器有无合格证及技术文件;设备的规格型号是否正确;变压器的外表及机身有无损伤,锈蚀。c.搬运就位:变压器的搬运就为以起重工为主操作,电工配合,搬运多采用吊车和汽车:变压器在吊装时,索具必须检查合格;变压器就位时
5、,应注意其方向与施工图相符,变压器距墙尺寸按施工图规定,容许偏差25mm。d.变压器的连线:变压器的一、二次连线、地线、控制管线均应符合现行国家施工验收规范的规定:一、二次线施工中不应使变压器的导管直接承受应力;e.变压器的中性点接地线与工作零线应分别敷设,工作零线应为绝缘导线:油变的控制线应采用耐油性能的绝缘导线。f.箱式变压器送电前的检查1)检查一次侧、二次侧绝缘是否良好,环网柜进高压电缆绝缘良好。检查相序是否正确。2)检查所有接线螺栓是否紧固。3)检查温度传感器是否损坏,并安在指定位置。4)检查箱内无杂物,是否清理干净。5)检查变压器分接位置螺栓是否紧固。6)检查环网柜操作机构灵活,分合
6、闸动作可靠。7)检查辅助变压器箱内接线良好,各元器件无损坏,温控器已恢复接线8)检查接地是否良好,接地检测装置指示正常。9)所有隔离开关及断路器处于分闸状态。g.光伏发电项目箱式变压器安装质量标准及检查验收方法工序检验项目性质质量标准检查验收方法及器具设备检查外壳及附件铭牌及接线图标志齐全清晰观察检查附件清点齐全对照设备装箱单检查绝缘子外观光滑,无裂纹观察检查铁芯检查外观检查无碰伤变形观察检查铁芯紧固件检查紧固,无松动用扳手检查铁芯绝缘电阻主要绝缘良好打开夹件与铁芯接地片用兆欧表检查铁芯接地主要1点观察检查绕组检杳绕组接线检查主要牢固正确扳动检查表面检查无放电痕迹及裂纹观察检查绝缘电阻主要绝缘
7、良好检查试验报告引出线绝缘层无损伤、裂纹观察检查裸露导体外观主要无毛刺尖角裸导体相间及对地距离主要按GB50149规定对照规范检查防松件主要齐全、完好扳动检查引线支架固定牢固、无损伤本体附件安装本体固定牢固、可靠用扳手检查温控装置主要动作可靠,指示正确扳动及送电试转风机系统牢固,转向正确相色标志齐全、正确观察检查接地外壳接地牢固,导通良好扳动且导通检查本体接地温控器接地用软导线可靠接地,且导通良好观察及导通检查风机接地开启门接地3高压开关柜的安装开关柜安装流程:a.基础:常有宜埋槽钢、预埋槽钢及混泥土台基础,整排基础水平误差不能超过5mmb.立柜:先按图纸编号逐次将其搬运到摆放位置,然后再精确
8、调整每一个柜的位置,调整整齐后,柜与柜之间用螺栓拧紧,且无明显缝隙,柜子的水平误差不应大于0.1%,垂直误差不应大于其高度的0.15%。C.接线:高压柜内的母排连接应平直紧固,符合柜内设计的间距要求,连接完毕后应严格检查一次螺栓紧固性及套管的绝缘密封;高压柜内的小母排及控制线连接应按二次接线图做好线路标示,每根控制线顺序压接到端子板上,端子板一孔压一根控制线,最多不能超过两根。d.测试验收:高压柜安装完成后通电前应完成耐压、跳闸、电流整定值、联动保护等各种测试,且通过供电部门的验收认可。e.光伏发电项目手车式高压成套配电柜检验质量标准及方法工序检验项目性质质量标准检查验收方法及器具柜体就位找正
9、间隔布置主要按设计规定对照设计图检查垂直度主要1.5mm/m用铅坠检查水平误差相邻两柜顶部V2mm拉线检查成列柜顶部5mm盘面误差相邻两柜边成列柜面lmm5川门柜体固定柜间接缝2mm用尺检查螺栓固定牢固观察或扳动检查紧固件检查完好,齐全观察检查紧固件表面处理镀锌震动场所的防震措施按设计规定对照设计图检查柜体底架与基础连接主要牢固,导通良好观察及导通检查工序检验项目ffi质量标准检查验收方法及器具接地装有电器可开启屏门的接地用软铜导线可靠接地开关柜机械部件检查柜面检查平整,齐全观察检查设备附件清点齐全对照设备清单检查门销开闭H活操动检查柜内照明装置齐全观察检查手车推拉试验主要轻便不摆动操动检查电
10、气五防”装置齐全,灵活可靠操动试验安全隔离板开闭灵活操动检查开关柜电气部件检查设备型号及规格按设计规定对照设计图检查设备外观检查完好观察检查活动接地装置的连接导通良好,通断顺序正确操动试验电气联锁触点接触紧密,导通良好导通检查触头检查动、静触头中心线一致观察检查动、静触头接触主要紧密、可靠动、静触头接触间隙按制造厂规定用尺检查小车与柜体接地触头接触紧密、可靠观察检查仪表继电器防震措施可靠观察检查带电部分对地距离-次回路按有关规范规定要求对照规范检查-:次回路f.高压开关柜送电前的检查1)测量母线和各支路的绝缘电阻是否合格。2)检查各支路接线是否正确。3)控制回路送电,电动操作断路器灵活无卡涩现象。4)检查仪表显示正常。5)手动操作断路器应可靠分合闸。6)电磁锁动作正常。7)继电保护系统工作正常。8)所有隔离开关及断路器处于分闸位置。
