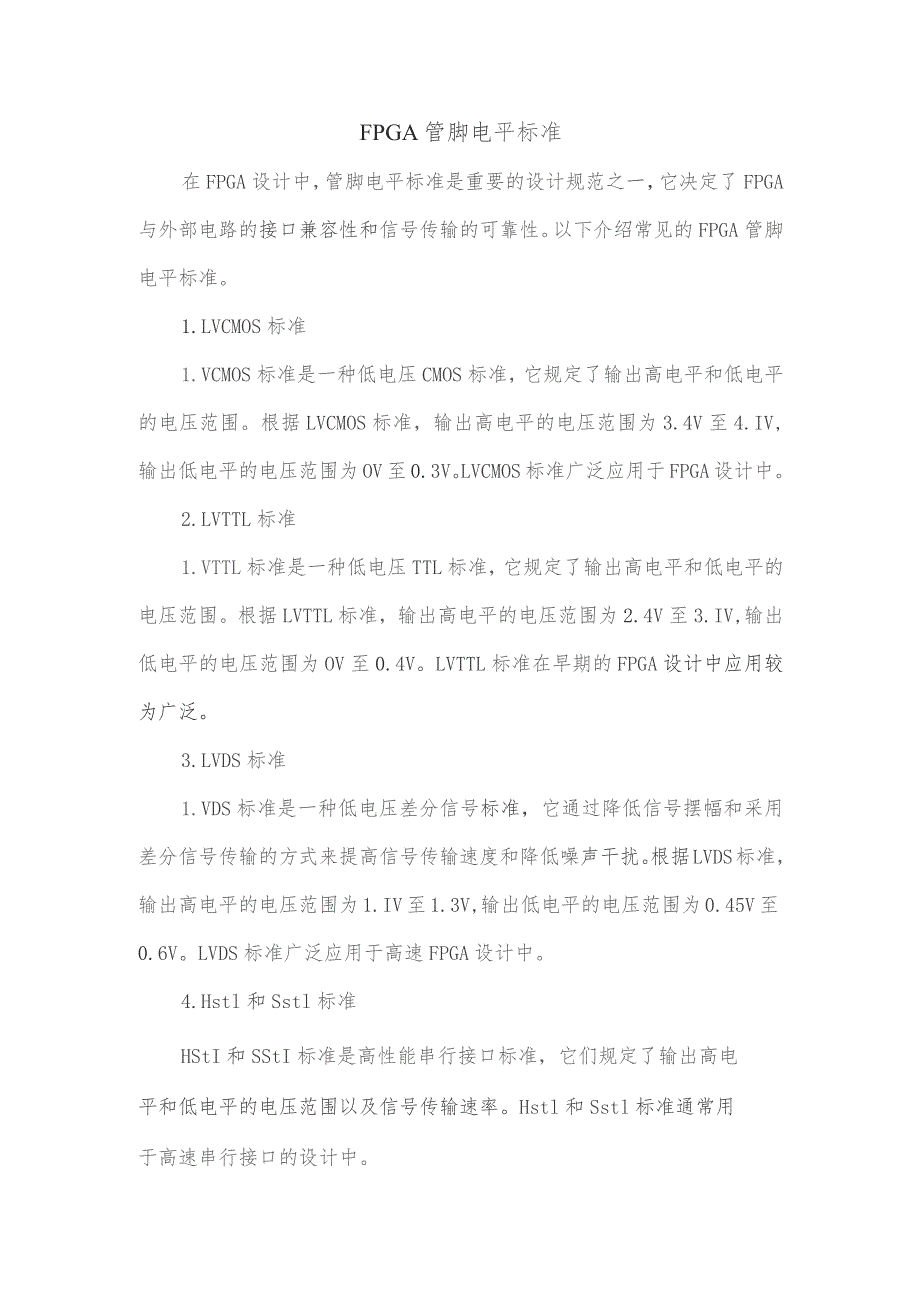

1、FPGA管脚电平标准在FPGA设计中，管脚电平标准是重要的设计规范之一，它决定了FPGA与外部电路的接口兼容性和信号传输的可靠性。以下介绍常见的FPGA管脚电平标准。1.LVCMOS标准1.VCMOS标准是一种低电压CMOS标准，它规定了输出高电平和低电平的电压范围。根据LVCMOS标准，输出高电平的电压范围为3.4V至4.IV,输出低电平的电压范围为OV至0.3V。LVCMOS标准广泛应用于FPGA设计中。2.LVTTL标准1.VTTL标准是一种低电压TTL标准，它规定了输出高电平和低电平的电压范围。根据LVTTL标准，输出高电平的电压范围为2.4V至3.IV,输出低电平的电压范围为OV至0

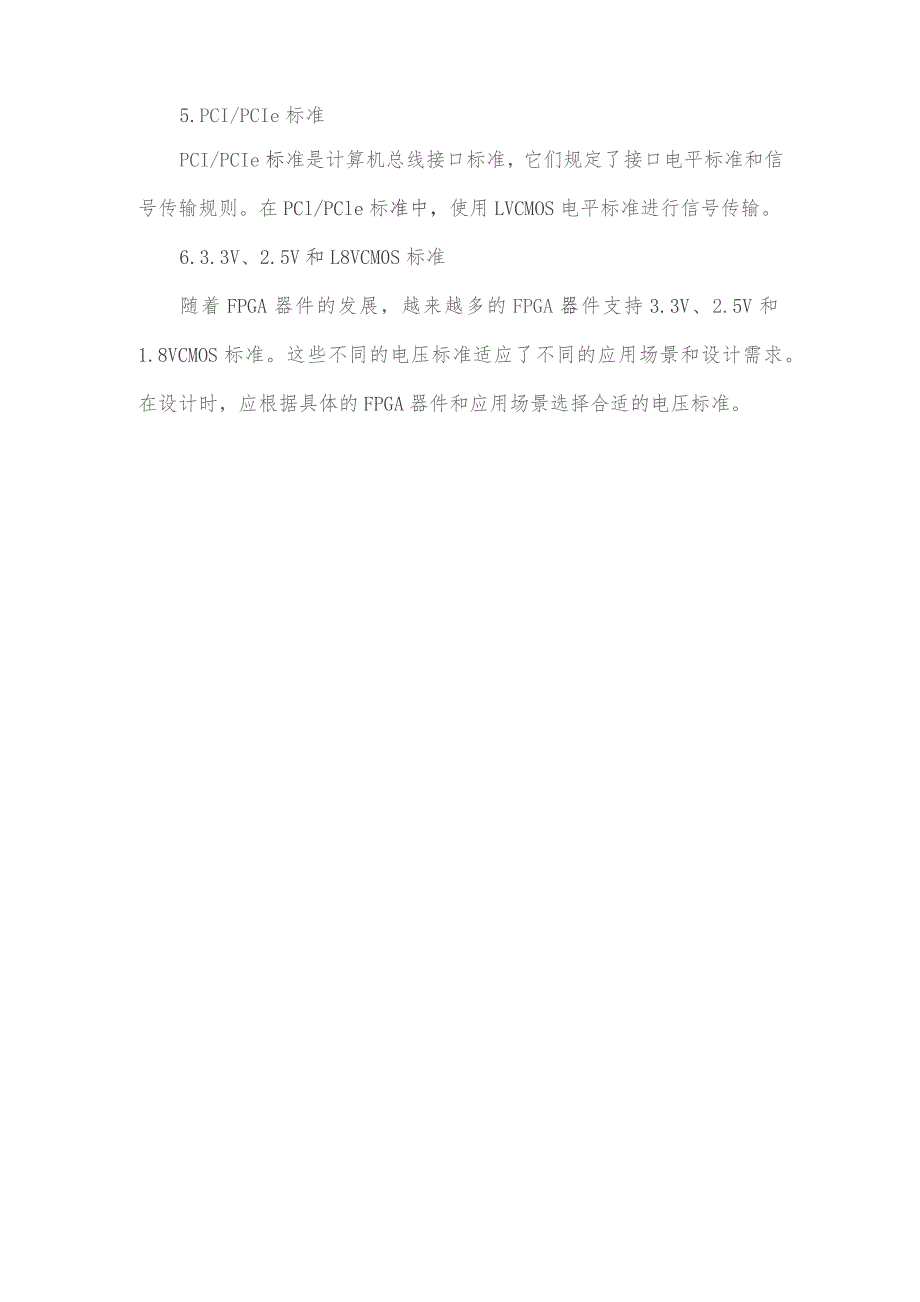

2、.4V。LVTTL标准在早期的FPGA设计中应用较为广泛。3.LVDS标准1.VDS标准是一种低电压差分信号标准，它通过降低信号摆幅和采用差分信号传输的方式来提高信号传输速度和降低噪声干扰。根据LVDS标准，输出高电平的电压范围为1.IV至1.3V,输出低电平的电压范围为0.45V至0.6V。LVDS标准广泛应用于高速FPGA设计中。4.Hstl和Sstl标准HStI和SStI标准是高性能串行接口标准，它们规定了输出高电平和低电平的电压范围以及信号传输速率。Hstl和Sstl标准通常用于高速串行接口的设计中。5.PCI/PCIe标准PCI/PCIe标准是计算机总线接口标准，它们规定了接口电平标准和信号传输规则。在PCl/PCle标准中，使用LVCMOS电平标准进行信号传输。6.3.3V、2.5V和L8VCM0S标准随着FPGA器件的发展，越来越多的FPGA器件支持3.3V、2.5V和1.8VCMOS标准。这些不同的电压标准适应了不同的应用场景和设计需求。在设计时，应根据具体的FPGA器件和应用场景选择合适的电压标准。
