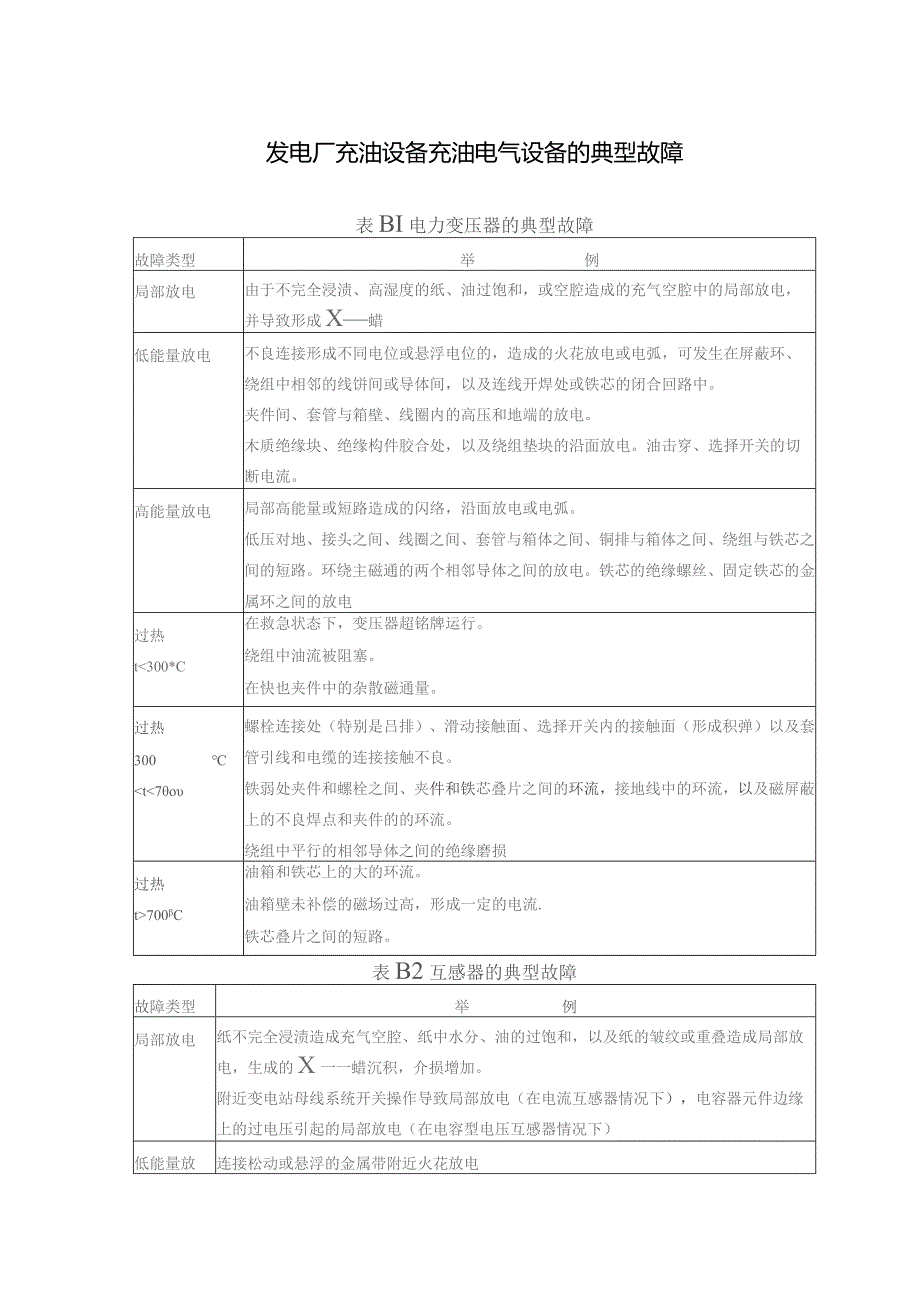

1、发电厂充油设备充油电气设备的典型故障表BI电力变压器的典型故障故障类型举例局部放电由于不完全浸渍、高湿度的纸、油过饱和，或空腔造成的充气空腔中的局部放电，并导致形成X蜡低能量放电不良连接形成不同电位或悬浮电位的，造成的火花放电或电弧，可发生在屏蔽环、绕组中相邻的线饼间或导体间，以及连线开焊处或铁芯的闭合回路中。夹件间、套管与箱壁、线圈内的高压和地端的放电。木质绝缘块、绝缘构件胶合处，以及绕组垫块的沿面放电。油击穿、选择开关的切断电流。高能量放电局部高能量或短路造成的闪络，沿面放电或电弧。低压对地、接头之间、线圈之间、套管与箱体之间、铜排与箱体之间、绕组与铁芯之间的短路。环绕主磁通的两个相邻导体

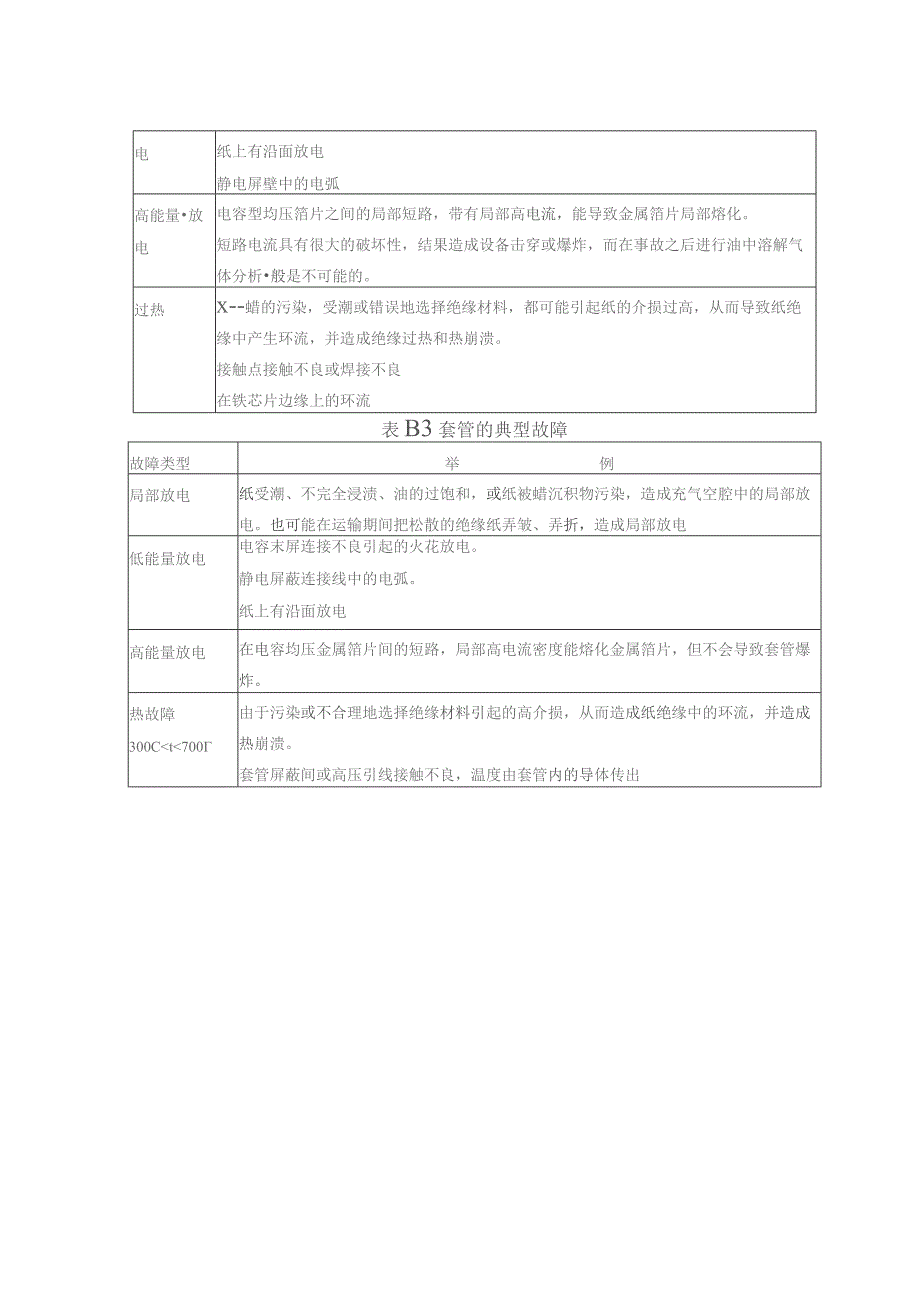

2、之间的放电。铁芯的绝缘螺丝、固定铁芯的金属环之间的放电过热t300*C在救急状态下，变压器超铭牌运行。绕组中油流被阻塞。在快也夹件中的杂散磁通量。过热300t700C油箱和铁芯上的大的环流。油箱壁未补偿的磁场过高，形成一定的电流.铁芯叠片之间的短路。表B2互感器的典型故障故障类型举例局部放电纸不完全浸渍造成充气空腔、纸中水分、油的过饱和，以及纸的皱纹或重叠造成局部放电，生成的X一一蜡沉积，介损增加。附近变电站母线系统开关操作导致局部放电（在电流互感器情况下），电容器元件边缘上的过电压引起的局部放电（在电容型电压互感器情况下）低能量放连接松动或悬浮的金属带附近火花放电电纸上有沿面放电静电屏壁中的
3、电弧高能量放电电容型均压箔片之间的局部短路，带有局部高电流，能导致金属箔片局部熔化。短路电流具有很大的破坏性，结果造成设备击穿或爆炸，而在事故之后进行油中溶解气体分析般是不可能的。过热x-蜡的污染，受潮或错误地选择绝缘材料，都可能引起纸的介损过高，从而导致纸绝缘中产生环流，并造成绝缘过热和热崩溃。接触点接触不良或焊接不良在铁芯片边缘上的环流表B3套管的典型故障故障类型举例局部放电纸受潮、不完全浸渍、油的过饱和，或纸被蜡沉积物污染，造成充气空腔中的局部放电。也可能在运输期间把松散的绝缘纸弄皱、弄折，造成局部放电低能量放电电容末屏连接不良引起的火花放电。静电屏蔽连接线中的电弧。纸上有沿面放电高能量放电在电容均压金属箔片间的短路，局部高电流密度能熔化金属箔片，但不会导致套管爆炸。热故障300Ct700由于污染或不合理地选择绝缘材料引起的高介损，从而造成纸绝缘中的环流，并造成热崩溃。套管屏蔽间或高压引线接触不良，温度由套管内的导体传出
