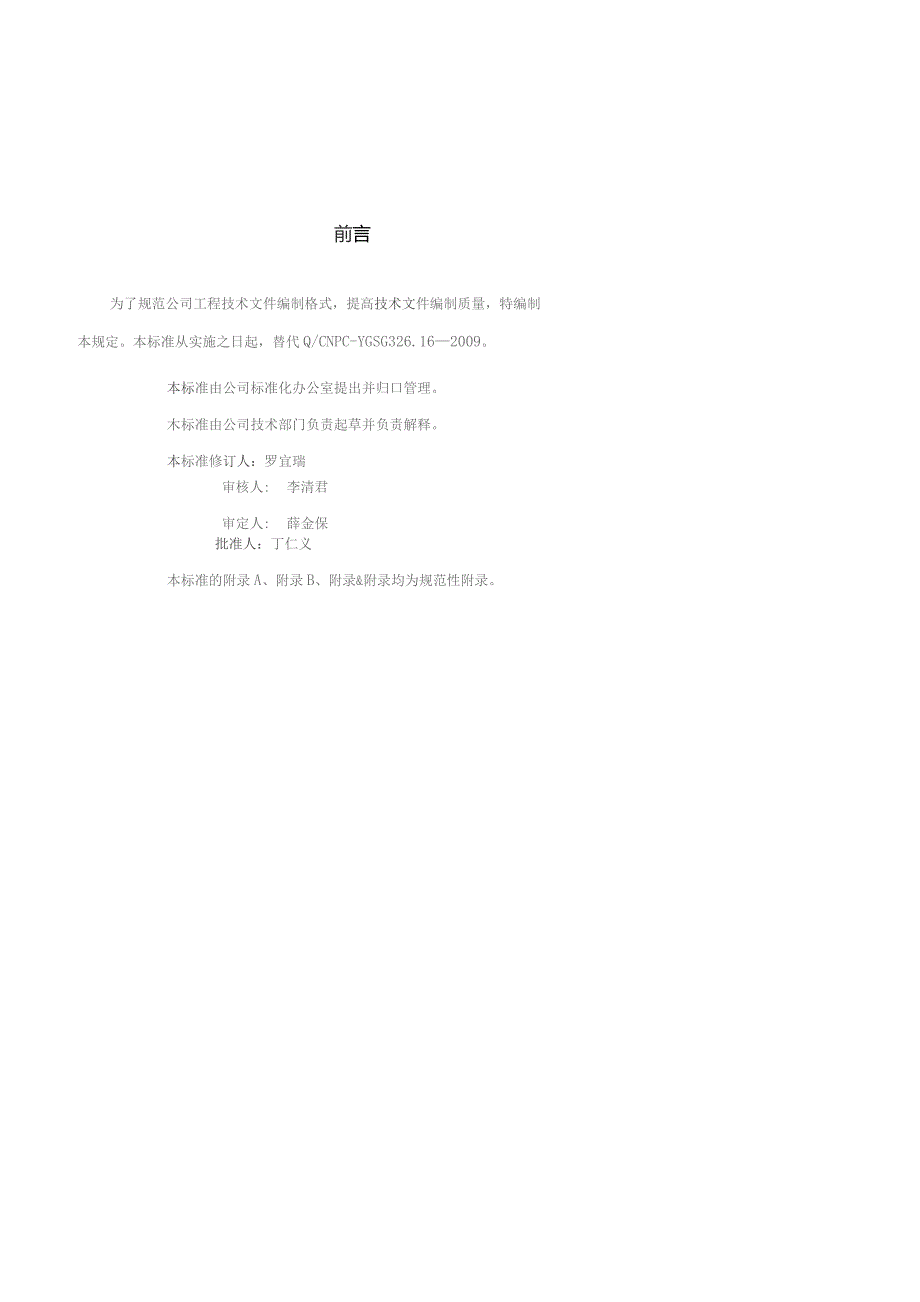

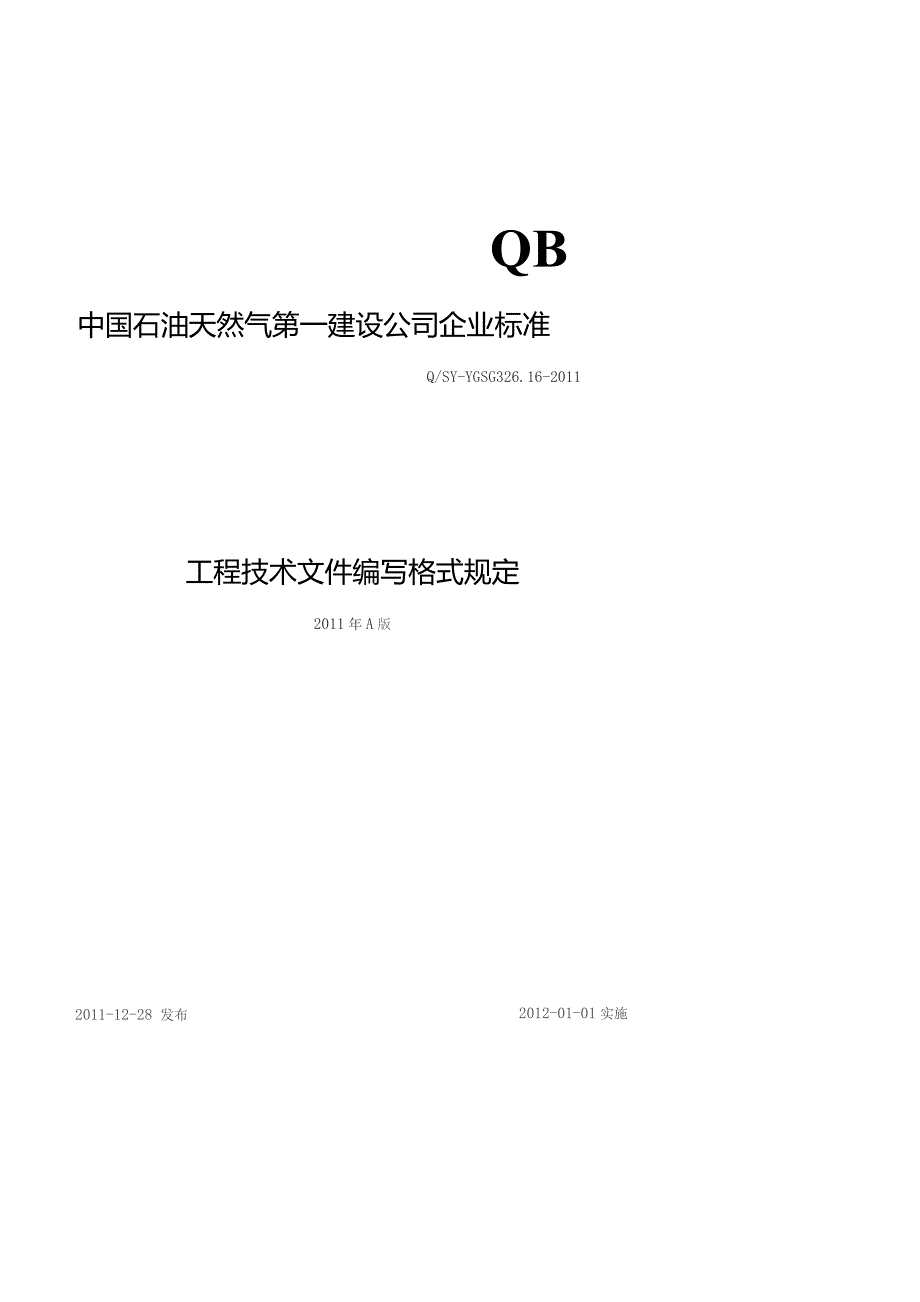

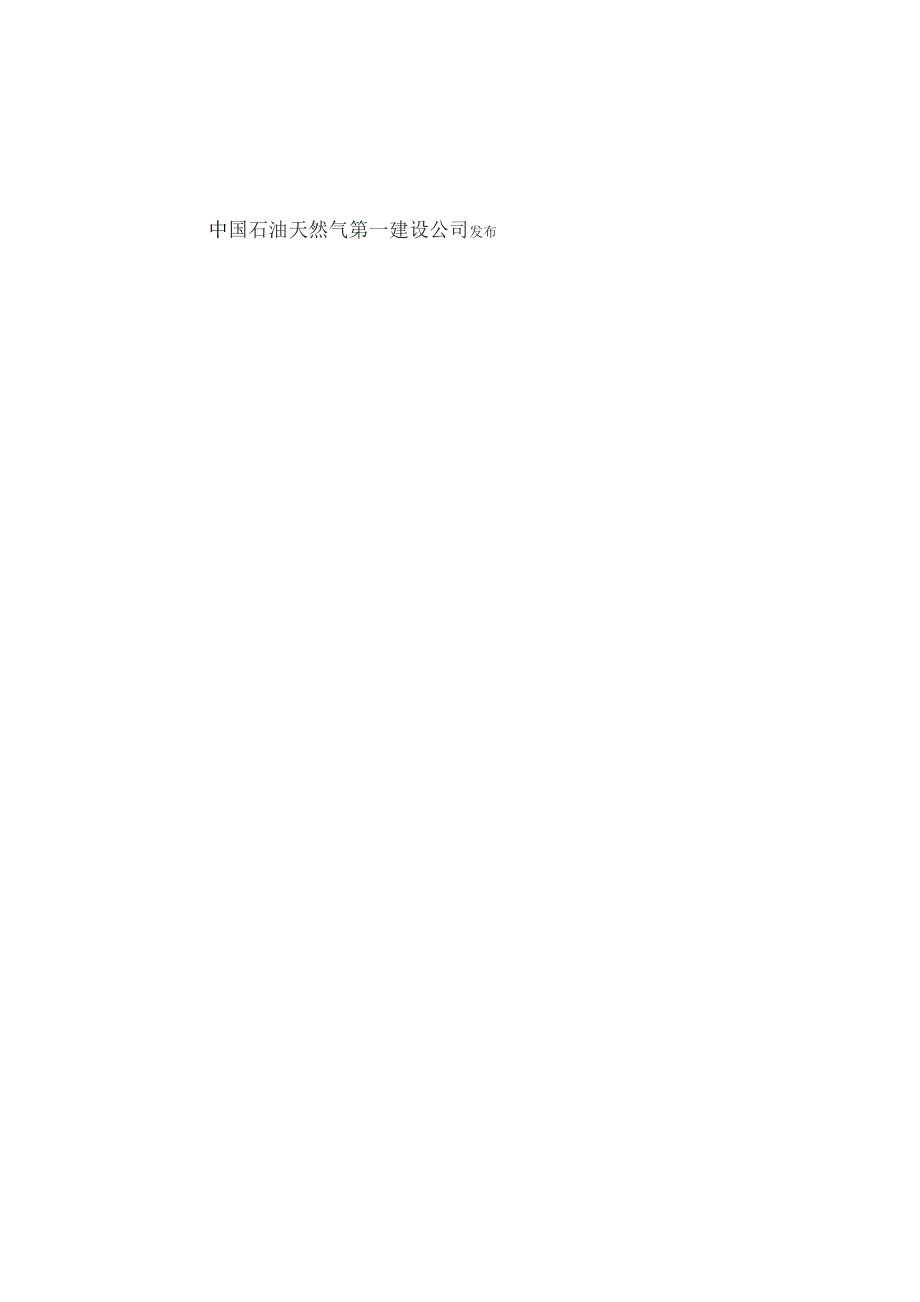

1、QB中国石油天然气第一建设公司企业标准Q/SY-YGSG326.16-2011工程技术文件编写格式规定2011年A版2011-12-28 发布2012-01-01实施中国石油天然气第一建设公司发布前言为了规范公司工程技术文件编制格式，提高技术文件编制质量，特编制本规定。本标准从实施之日起，替代Q/CNPC-YGSG326.162009。本标准由公司标准化办公室提出并归口管理。木标准由公司技术部门负责起草并负责解释。本标准修订人：罗宜瑞审核人:李清君审定人:薛金保批准人：丁仁义本标准的附录A、附录B、附录&附录均为规范性附录。目录1范围12规范性引用文件13格式要求13.2封二要求23,3版权声
2、明23.4目录要求23,5IiI*+，+，*，+，*,，*，+，*+*，*,*，*，+，*+,+，23.6寸*，+，*+*+,，+，+，*+，*+,，*，+.+“,a附录A：封面样式6附录B：版权页样式和水印图样6附录C：目录页样式7附录D:附图样式8工程技术文件编写格式规定1.范围本规定对施工组织设计、质量（检验）计划、施工技术措施（方案）、HSE作业计划书（指导书）等工程技术文件的编制格式作出了明确规定。本规定适用于公司承建的石油化工工程或其它工业建设项目及民用建筑工程的技术文件编制。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注H期的版本适用于本文件。凡
3、是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T50326建设工程项目管理规范GB/T50001房屋建筑制图统一标准油炼化2008119号中国石油天然气股份有限公司炼油化工建设项目竣工验收手册HG20235化工建设项目施工组织设计标准公司标准编制施工组织设计的基本规定公司标准施工技术措施编制基本规定公司标准大型设备吊装管理标准公司标准特种设备交工资料编制规定公司标准产品（工程）实现策划程序3格式要求3.1封面要求样式详见附录A：封面样式3.1.1文件编号：ABCD-EFGH-ZLJH-序号-编制年份说明：BCD:项目经理部名称，汉语拼音首位字母大写，以四个字母为宜。例
4、如：广西项目，GXXM:克拉玛依项目，KLMY；EFGH：装置或工程名称，汉语拼音首位字母大写，以四个字母为宜。例如：蜡油加氢,LYJQiZLJH：文件类别，汉语拼音首位字母大写，以四个字母为宜。例如:质量计划-ZLJH；组织设计-ZZSJ；技术措施-JSCS等。序号：取三位数，如001。年份：取四位数，如2012。例如:克拉玛依项目经理部编制的催化改造工程施工组织设计,序号OOl,年份2011,表示为：Klmy-CHGZ-ZZSJ-O1-2011o3.1.2版次用大写英文字母/阿拉伯数字组合表示，版本用A、B、&D顺序编排，版次用1、2、3、4编排，如A/l、C/2等。-般规定文件无重大变更
5、，修改范围小时只修订版次，如从A/1至A/2；文件有重大变更和体系有重大变更（如组织结构调整、标准换版、产品方向调整等）及/或版次修订到一定程度（如版次最多修订5次）后需更换版本。3.2封二要求封二为工程技术文件审批页，具体格式根据文件类型分别参见公司编制施工组织设计的基本规定、施工技术措施编制基本规定、大型设备吊装管理标准、产品（工程）实现策划程序等标准中规定的格式。对外申报时也可采用监理或者业主等规定的表格样式。33版权声明样式详见附录B：版权页样式和水印图样对涉及大型吊装、特殊焊接、热处理、公司科技进步项Fl以及公司首次采f格式的：紧缩Iit。上磅用的技术等公司关犍技术文件，封面要加置一
6、建公司专有技术图框，图框F格式的：缩进；数缩成：.心符样式参见附录A封面样式，正文要加置防盗水印。水印样式见附录B.2：水印图样。防伪水印大小：长X宽=13ClnX8cm。水印颜色为淡蓝色或粉色。水印加置密度：每隔5页加置一个，位置居页面正中。水印叠放次序为；置于底层文字下方。版权声明单独占一页，位置居页面中心，字体、行距等格式各单位使用时按照附录B：版权页样式和水印图样式样直接引用考虑到知识产权和保密需要，对外申报的电子文档不得采用可以让对方能够直接引用的格式，推荐采用PDF格式文件。34目录要求样式详见附录a目录页样式文件目录采取Word软件自动生成，为两级目录，分别对应文件中的标题1和标
7、题2。一级目录为宋体小四加粗，段前、段后0.5倍行距：二级目录为宋体五号，缩进2字符，1.5倍行距。3.5正文要求3.5.1文件正文要求文件正文要求为A4纸，页边距设置为上2.0cm、下2.0cm、左2.5cm、右2.0cm,页眉、页脚均为1.5cm。装订线在左侧。施工组织设计、质量计划应设页眉，字体为宋体小五。页眉内容各单位根据工程具体情况拟定，但对于中国石油宝石花标志、中国石油名称及英文翻译等使用要符合中国石油形象设计规定，不得随意改动宝石花形状、颜色,也不得随意改动中国石油名称及翻译的字体要求，其字体汉字选用汉仪中黑字体。所有文件只要求设连续页码，字体为宋体小五，位置居中.文件标题、正文
8、的格式要求应符合表1规定。表1文件标题、正文的格式一览表标题类型字体字号行距位置段前距离段后距离段落缩进应用范围标题1四号加粗L5倍左对齐1行】行节编号/1标期2四加粗1.5倍左对齐65行0.5行节编号/1.1标题3宋体小四加粗L5倍左对齐0.5行0.5行节编号/1.1.1正文宋体小四L5倍左对齐0行0行首行缩进2字符正文正文宋体五号1.5倍左对齐口行O行图表内文字3.5.2表格要求表格要求有标题，说明表格名称，正文中有文字说明和具体所指时也可以不要表格标题。同一份文件中的表格宜进行连续编号。表格整体居中，外围框线为实线：1磅；内部框线：1/4磅。表格卜面和正文文字空一行。表格说明字体和正文字
9、体一致，字号小一号。附表要求参照上述规定执行。3.5.3正文绘图要求绘图大小比例适中，笔迹清晰、整洁。图形名称标于图下方，居中，和图空一行，字体和正文相同，正文中有文字说明和具体所指时也可以不要绘图标题。同一份文件中的绘图要进行连续编号。3.6附图要求附图要按照国家制图标准绘制，至少应包括标题柱和技术要求等内容，并应满足本标准的规定。附图样式详见附录D：附图样式。3.6.1图幅要求图幅选用GB/T50001规定的标准尺寸，推荐优先采用A4、A3两种规格，使用A3时,横向放置。3.6.2附图字体要求图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐：标点符号应清楚正确。文字的字
10、高，应从如下系列中选用：3.5、5,7,10,14,20mm,如需书写更大的字，其高度应按6的比值递增。图样及说明中的汉字，宜采用长仿宋体。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号，例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。当注写的数字小于1时，必须写出个位的0”，小数点应采用圆点，齐基准线书写，例如0.01。3.6.3指北针要求指北针按照F图所示设计，其圆的直
11、径宜为24mm,用细实线绘制；指针尾部的宽度宜为3mm,指针头部应注北或“N字。需用较大直径绘制指北针时，指锌尾部宽度宜为直径的1/8“3.6.4标题栏要求标题栏靠右下角放置。标题栏样式、尺寸大小参见附录D。涉外工程的标题栏内，各项主要内容的中文下方应附有译文。附录A：封面样式一建公司专有技术黑体3号居中，标准字符间距，1.5倍行距.距首行6行iisE程宋体小四号，右对齐，标准字符间距，L5倍、行距，距首行5行_ABCD-Ei3文件名称中国石油天然气第一序号和年份号ZLJH-Ol-*2011横线宽度1磅，长度17厘米，距最底行3行，居中*项目经黑体3号居中，标ift字符间距，1.5倍行距，年月日距最底行r，宋体小四号，右对齐，标准字符间距，1.5倍行距，最底行*年*月*附录小式和水印图样次:第*版B.1版权页样式:B.2水印图样附录G月录页样式R录文件目录采取Word软件自动生成，采用两级目录。一级目录为宋体小四加粗，段前、段后0.5倍行距；二级H录为宋体五号，缩进2字符,1.5倍行距。G体3号居中,字符间距20磅，1,5倍行距，位匿放于首行常批画釜占喉总
