《常用塑料特点与分辨方法.docx》由会员分享，可在线阅读，更多相关《常用塑料特点与分辨方法.docx（10页珍藏版）》请在第壹文秘上搜索。

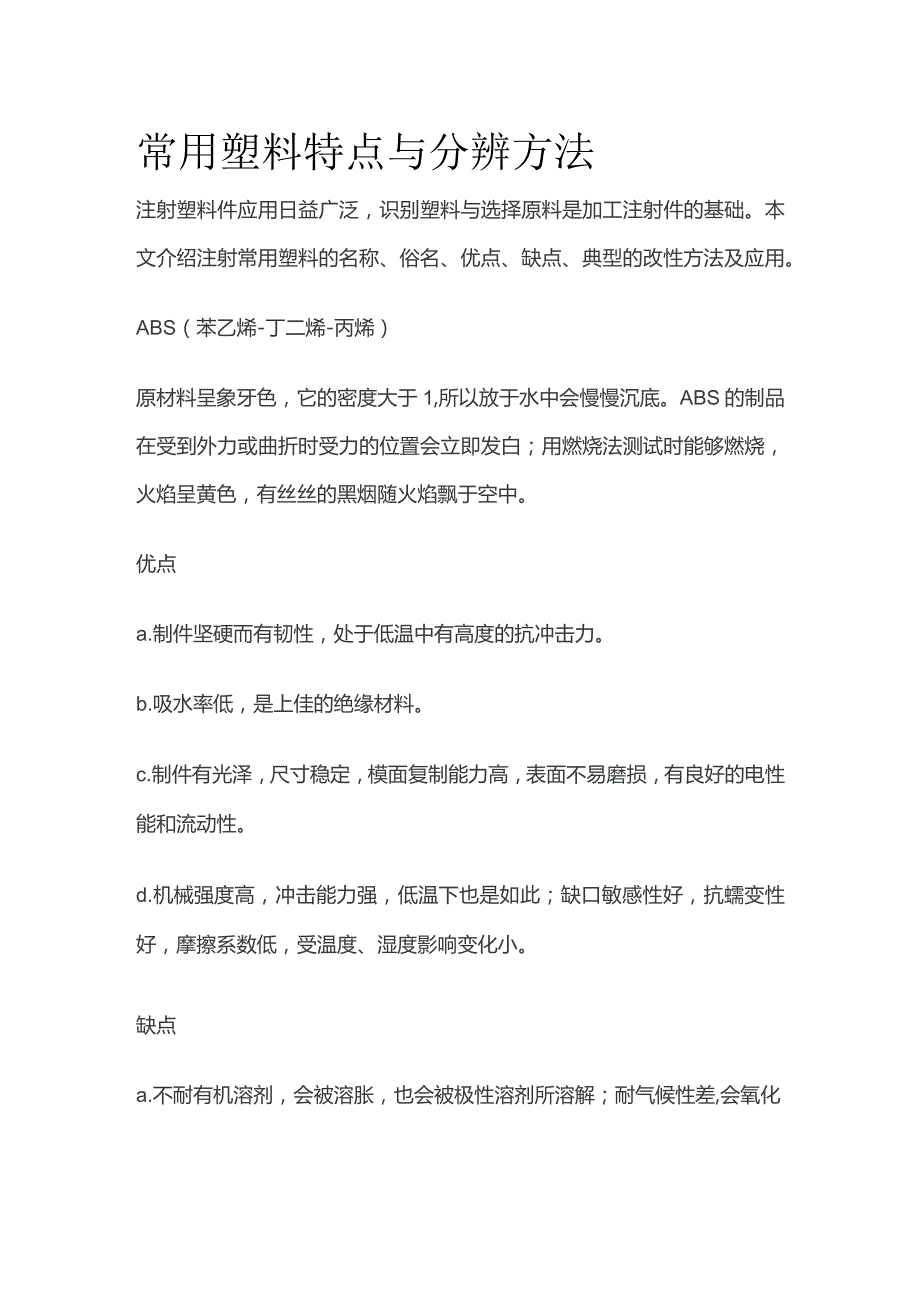

1、常用塑料特点与分辨方法注射塑料件应用日益广泛，识别塑料与选择原料是加工注射件的基础。本文介绍注射常用塑料的名称、俗名、优点、缺点、典型的改性方法及应用。ABS（苯乙烯-丁二烯-丙烯）原材料呈象牙色，它的密度大于1,所以放于水中会慢慢沉底。ABS的制品在受到外力或曲折时受力的位置会立即发白；用燃烧法测试时能够燃烧，火焰呈黄色，有丝丝的黑烟随火焰飘于空中。优点a.制件坚硬而有韧性，处于低温中有高度的抗冲击力。b.吸水率低，是上佳的绝缘材料。c.制件有光泽，尺寸稳定，模面复制能力高，表面不易磨损，有良好的电性能和流动性。d.机械强度高，冲击能力强，低温下也是如此；缺口敏感性好，抗蠕变性好，摩擦系数低

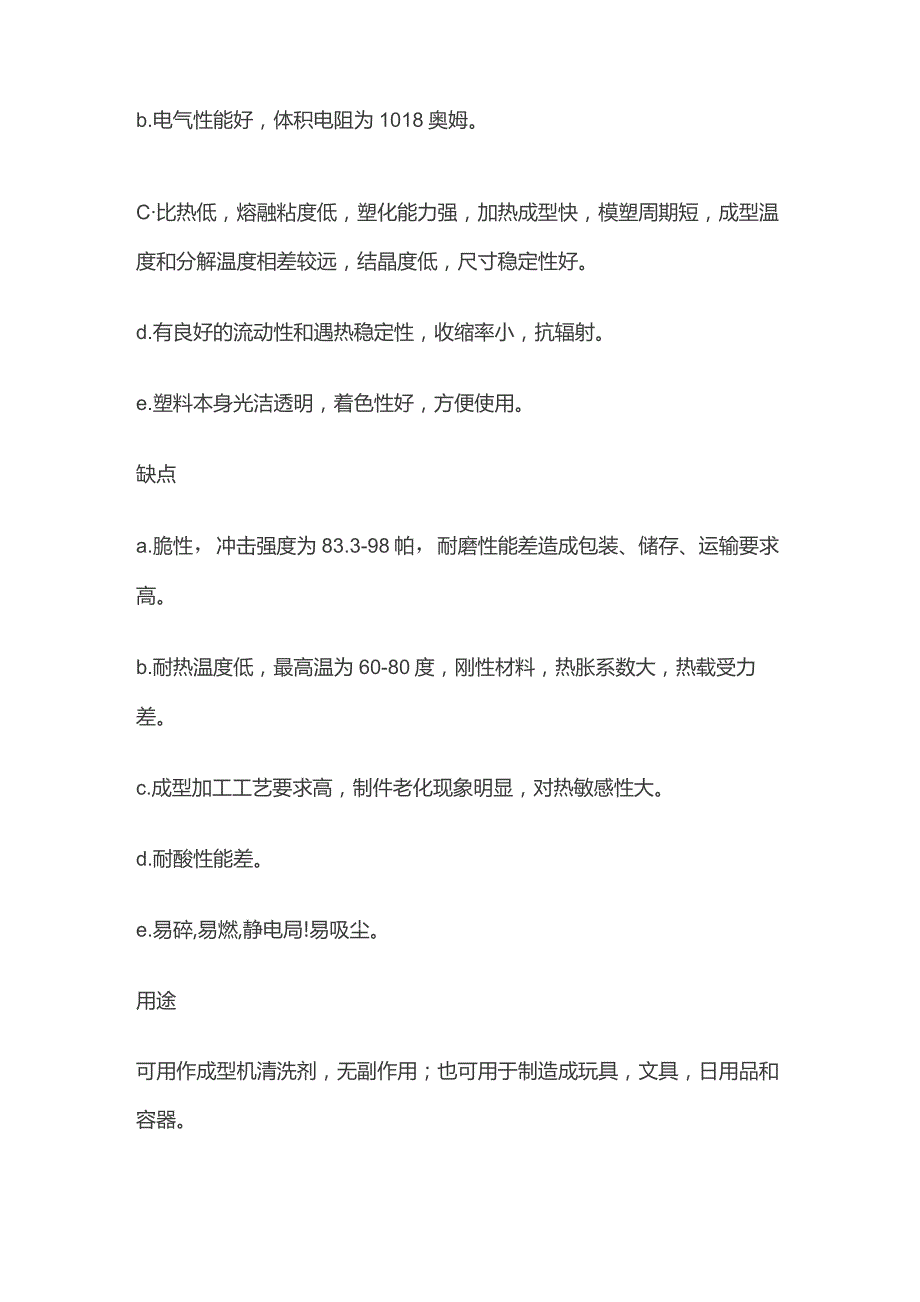

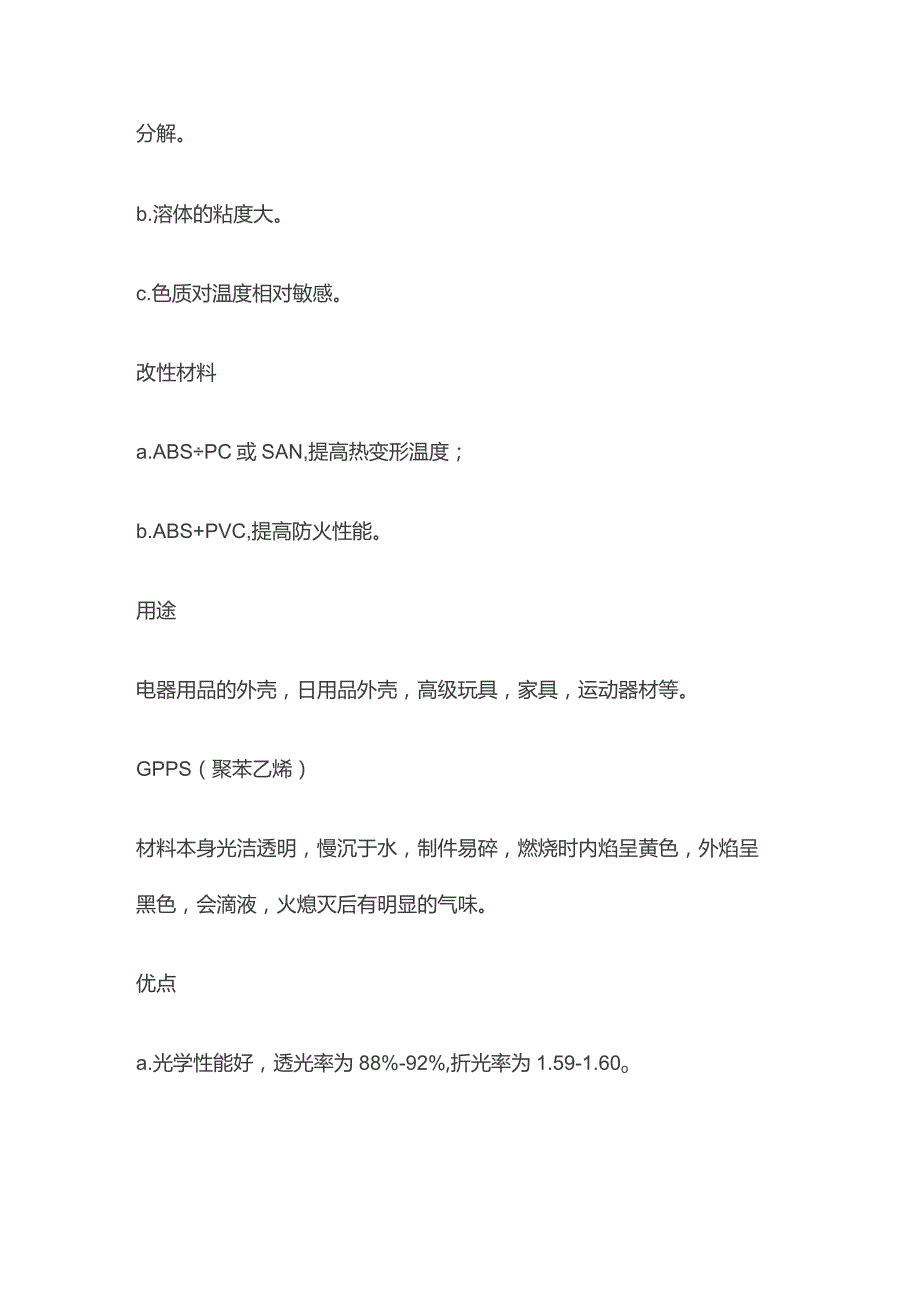

2、，受温度、湿度影响变化小。缺点a.不耐有机溶剂，会被溶胀，也会被极性溶剂所溶解；耐气候性差,会氧化分解。b.溶体的粘度大。c.色质对温度相对敏感。改性材料a.ABSPC或SAN,提高热变形温度；b.ABS+PVC,提高防火性能。用途电器用品的外壳，日用品外壳，高级玩具，家具，运动器材等。GPPS（聚苯乙烯）材料本身光洁透明，慢沉于水，制件易碎，燃烧时内焰呈黄色，外焰呈黑色，会滴液，火熄灭后有明显的气味。优点a.光学性能好，透光率为88%-92%,折光率为1.59-1.60ob.电气性能好，体积电阻为1018奥姆。C比热低，熔融粘度低，塑化能力强，加热成型快，模塑周期短，成型温度和分解温度相差较
3、远，结晶度低，尺寸稳定性好。d.有良好的流动性和遇热稳定性，收缩率小，抗辐射。e.塑料本身光洁透明，着色性好，方便使用。缺点a.脆性，冲击强度为83.3-98帕，耐磨性能差造成包装、储存、运输要求高。b.耐热温度低，最高温为60-80度，刚性材料，热胀系数大，热载受力差。c.成型加工工艺要求高，制件老化现象明显，对热敏感性大。d.耐酸性能差。e.易碎,易燃,静电局!易吸尘。用途可用作成型机清洗剂，无副作用；也可用于制造成玩具，文具，日用品和容器。HIPS（改性聚苯乙烯，不碎胶）HIPS是GPPS添加了橡胶材料的改性产品，其目的是为了提高材料的抗冲击强度，材料无色透明，可根据需求进行着色。优点a
4、.有良好的流动性，有较好的抗冲击强度。b.易加工着色。缺点a.HIPS中的橡胶材料的含量在15%,在一定程度上影响了流动性，所以注射压力和成型温度应该比GPPS稍高一点，模具浇口的开设要尽量合理。b.材料冷却慢，除了要有足够的保压时间和速度之外模具要有良好的热交换能力，以减少局部的收缩和出模后的变形。c.实际生产中多数将HIPS和GPPS混合使用其特点：制件光泽好，色鲜，手感好，有较好的刚性，改性的HIPS占总量的20%-70%,PS占80%-30%od.由于掺入了橡胶分子，其塑料的内力弹性造成产品边缘发白，解决的办法是提高发白所在位置的模温，但前提是必须有可靠的锁模力。用途多用于生产玩具、日
5、用品、收音机外壳和电视机外壳等。PC（防弹胶）原材料呈透明色，易着色，热变形温度为135-143度，产品能燃烧，火焰呈黄色，不发泡，会流涎，当外部火源脱离后会慢慢熄灭。优点a.机械性能比任何塑料材料好，耐热性和耐候性都很好。b.成型精度高，尺寸稳定性好，光学性能好，透光率为75%-89%oc.产品耐稀酸。缺点a.吸水率高，成型时要预先干燥，干燥后的材料不可长时间暴露在空气中。b.产品的加工要求高，机械要有良好的锁模力，最好用专用的螺杆，材料的流动性差。c.材料对应力敏感，对模具的要求精度高，设计产品时要考虑产品的壁厚比例I）用途多用于生产电动玩具的外壳、电器外壳、安全头盔、防弹玻璃和电器部件等
6、.PP（百折胶）优点a.有良好的流动性，成型的性能好。b.制件表面光泽好，染色效果、夕M为留痕优于聚乙烯。c.通用塑料中耐热最高的塑料。d.分子量局）,容易结晶，抗拉屈服强度局。e.电气性能好，密度小，耐应力开裂。缺点a.收缩率大，制件尺寸不易控制。b.稍大的制件内壁容易出现真空。c.模具排气的要求高。d.印刷，粘贴，电镀等加工困难。e.防火性能差，耐气候性能差。f.刚性不足，缺口强度低。机械指标a.耐热温度135-150度。b.耐80度的有机酸。c.PP+10%滑石粉、热稳定剂，易流动，高光泽,用于小型电器，汽车零件。d.PP+20%-40%的滑石粉、热稳定剂，易流动，尺寸稳定，用于工程部件
7、。e.PP+40%滑石粉、洗洁剂，易流动，短周期，用于洗衣机，干洗机。f.PP+30%-40%化学偶合玻璃纤维、热稳定剂，高刚度，高强度，低收缩用于工程和汽车部件。g.PP+阻燃剂，抗紫外线，易流动,耐气候，多用于室内及室外家具。用途包装胶袋，拉丝，带绳，玩具，日用品，瓶子，胶蓝胶架，洗衣机。PMMA（有机玻璃，亚加力）有机玻璃难着火，但能缓慢燃烧，离火后能自燃，火焰呈蓝色，顶端呈白色，塑料熔化，起泡，发出强烈的花果臭和腐烂的蔬菜臭味。优点a.非结晶性塑料，在塑料中透明性最好，可通过270nm的紫外线波,与光学玻璃的透光性相似。b.能耐不氧化酸，无机盐液，耐气候性能优异。c.电性能好，尺寸相对
8、稳定。缺点a.脆性，表面强度虽然高，但被硬物磨擦之后留下伤痕。b.缺口冲击强度低，加工不易，吸水率大。c.对热比较敏感，材料干燥时间过长容易变色，呈浅黄色。用途透明胶板、装饰品、太阳镜片、文具、灯罩、像机镜片、人造首饰等。PA（尼龙）优点a.机械强度高，韧性好，有较高的抗拉抗压强度，抗拉强度接近屈服强度，对冲击应力、振动吸收能力强。b.耐疲劳性能突出，经反复屈折仍能保持原有的机械强度。c.表面光滑，磨擦系数小，耐磨，具有润滑性。d.耐腐蚀，十分耐碱和大多酸。e.无毒，对生物侵蚀呈惰性，有良好抗菌，抗霉能力。f.耐热温度范围在-40-100度，短时可耐120-150度。缺点a.易吸水，尺寸不稳定，不耐强酸及氧化剂，不能作耐酸材料使用。b.耐旋旋光性能差，在长期的偏高温下与空气中的氧发生热氧化作用开始颜色变褐，继而开裂。c.注塑工艺要求严格，水分对成型害处大，热膨胀尺寸难控制，壁厚的尺寸不一致会导致制件扭曲变形，后加工设备要求高。用途生产拉丝、牙刷毛、渔丝、包装膜、齿轮、电动工具外壳、电器配件、电动工具等。
