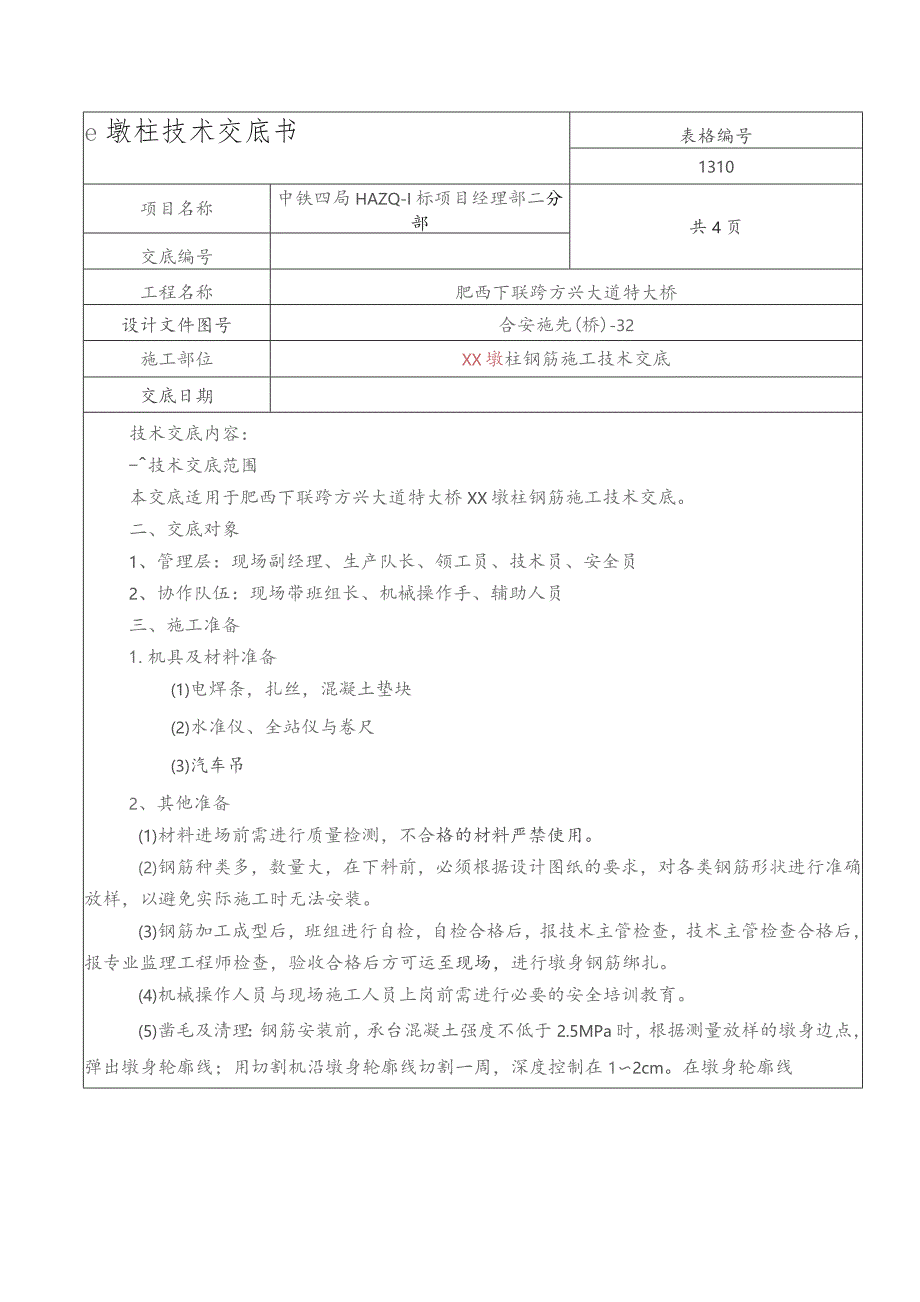

方兴大道墩柱钢筋技术交底.docx_第1页
第1页 / 共4页

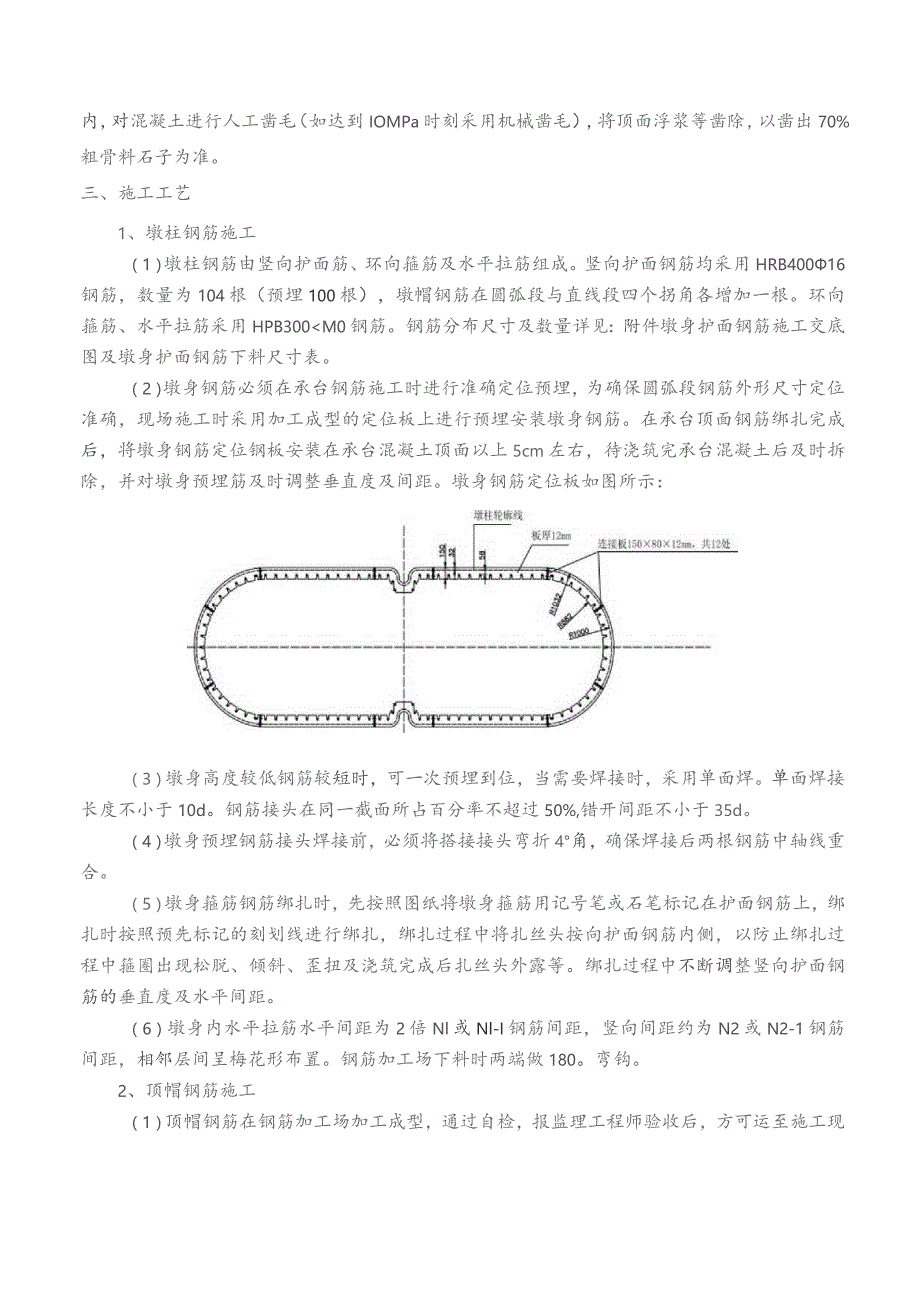

方兴大道墩柱钢筋技术交底.docx_第2页
第2页 / 共4页

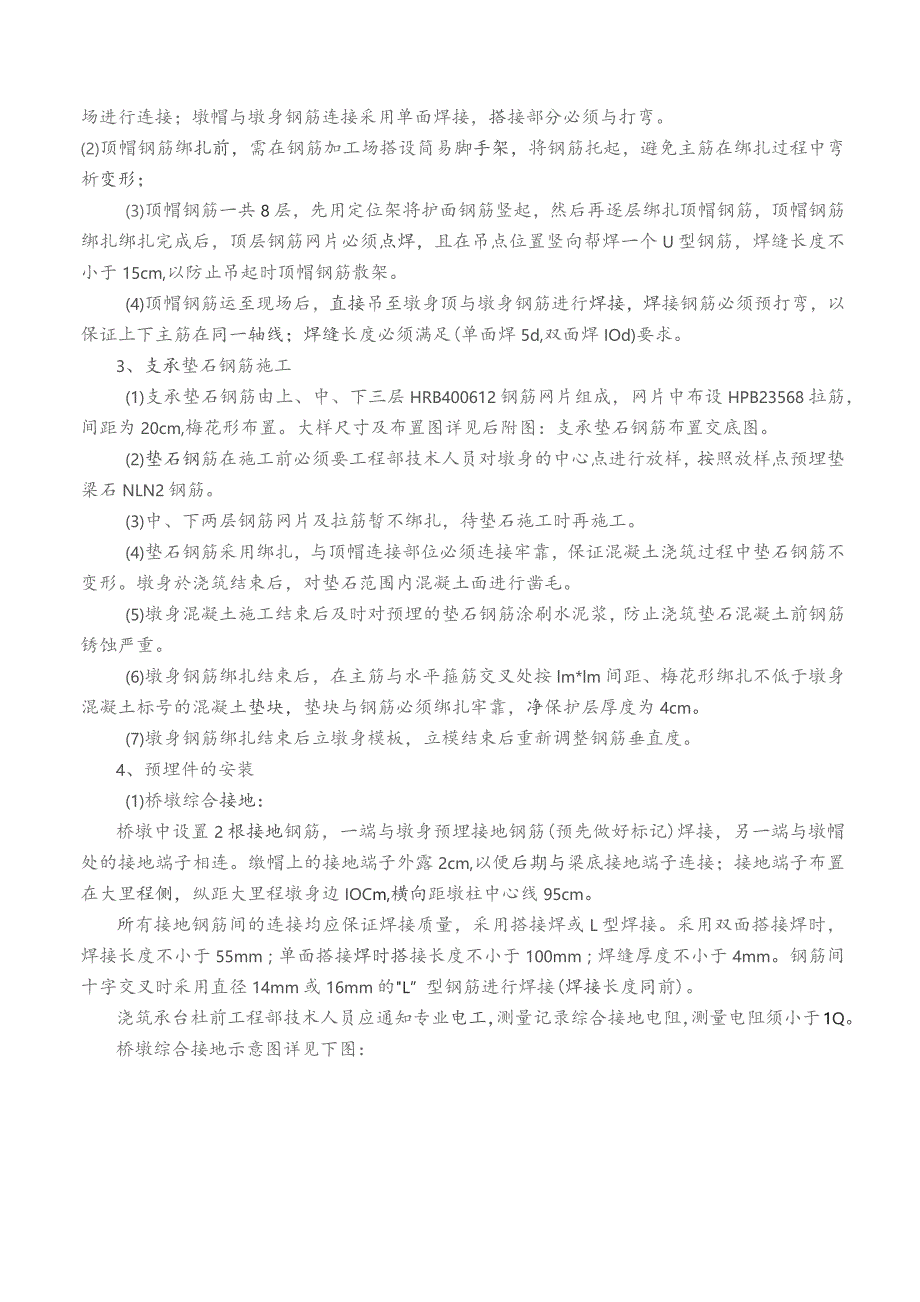

方兴大道墩柱钢筋技术交底.docx_第3页
第3页 / 共4页
方兴大道墩柱钢筋技术交底.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《方兴大道墩柱钢筋技术交底.docx》由会员分享,可在线阅读,更多相关《方兴大道墩柱钢筋技术交底.docx(4页珍藏版)》请在第壹文秘上搜索。

1、e墩柱技术交底书表格编号1310项目名称中铁四局HAZQ-I标项目经理部二分部共4页交底编号工程名称肥西下联跨方兴大道特大桥设计文件图号合安施先(桥)-32施工部位XX墩柱钢筋施工技术交底交底日期技术交底内容:-技术交底范围本交底适用于肥西下联跨方兴大道特大桥XX墩柱钢筋施工技术交底。二、交底对象1、管理层:现场副经理、生产队长、领工员、技术员、安全员2、协作队伍:现场带班组长、机械操作手、辅助人员三、施工准备1.机具及材料准备(1)电焊条,扎丝,混凝土垫块(2)水准仪、全站仪与卷尺(3)汽车吊2、其他准备(1)材料进场前需进行质量检测,不合格的材料严禁使用。(2)钢筋种类多,数量大,在下料前

2、,必须根据设计图纸的要求,对各类钢筋形状进行准确放样,以避免实际施工时无法安装。(3)钢筋加工成型后,班组进行自检,自检合格后,报技术主管检查,技术主管检查合格后,报专业监理工程师检查,验收合格后方可运至现场,进行墩身钢筋绑扎。(4)机械操作人员与现场施工人员上岗前需进行必要的安全培训教育。(5)凿毛及清理:钢筋安装前,承台混凝土强度不低于2.5MPa时,根据测量放样的墩身边点,弹出墩身轮廓线;用切割机沿墩身轮廓线切割一周,深度控制在12cm。在墩身轮廓线内,对混凝土进行人工凿毛(如达到IOMPa时刻采用机械凿毛),将顶面浮浆等凿除,以凿出70%粗骨料石子为准。三、施工工艺1、墩柱钢筋施工(1

3、)墩柱钢筋由竖向护面筋、环向箍筋及水平拉筋组成。竖向护面钢筋均采用HRB40016钢筋,数量为104根(预埋100根),墩帽钢筋在圆弧段与直线段四个拐角各增加一根。环向箍筋、水平拉筋采用HPB300M0钢筋。钢筋分布尺寸及数量详见:附件墩身护面钢筋施工交底图及墩身护面钢筋下料尺寸表。(2)墩身钢筋必须在承台钢筋施工时进行准确定位预埋,为确保圆弧段钢筋外形尺寸定位准确,现场施工时采用加工成型的定位板上进行预埋安装墩身钢筋。在承台顶面钢筋绑扎完成后,将墩身钢筋定位钢板安装在承台混凝土顶面以上5cm左右,待浇筑完承台混凝土后及时拆除,并对墩身预埋筋及时调整垂直度及间距。墩身钢筋定位板如图所示:(3)

4、墩身高度较低钢筋较短时,可一次预埋到位,当需要焊接时,采用单面焊。单面焊接长度不小于10d。钢筋接头在同一截面所占百分率不超过50%,错开间距不小于35d。(4)墩身预埋钢筋接头焊接前,必须将搭接接头弯折4角,确保焊接后两根钢筋中轴线重合。(5)墩身箍筋钢筋绑扎时,先按照图纸将墩身箍筋用记号笔或石笔标记在护面钢筋上,绑扎时按照预先标记的刻划线进行绑扎,绑扎过程中将扎丝头按向护面钢筋内侧,以防止绑扎过程中箍圈出现松脱、倾斜、歪扭及浇筑完成后扎丝头外露等。绑扎过程中不断调整竖向护面钢筋的垂直度及水平间距。(6)墩身内水平拉筋水平间距为2倍Nl或Nl-I钢筋间距,竖向间距约为N2或N2-1钢筋间距,

5、相邻层间呈梅花形布置。钢筋加工场下料时两端做180。弯钩。2、顶帽钢筋施工(1)顶帽钢筋在钢筋加工场加工成型,通过自检,报监理工程师验收后,方可运至施工现场进行连接;墩帽与墩身钢筋连接采用单面焊接,搭接部分必须与打弯。(2)顶帽钢筋绑扎前,需在钢筋加工场搭设简易脚手架,将钢筋托起,避免主筋在绑扎过程中弯析变形;(3)顶帽钢筋一共8层,先用定位架将护面钢筋竖起,然后再逐层绑扎顶帽钢筋,顶帽钢筋绑扎绑扎完成后,顶层钢筋网片必须点焊,且在吊点位置竖向帮焊一个U型钢筋,焊缝长度不小于15cm,以防止吊起时顶帽钢筋散架。(4)顶帽钢筋运至现场后,直接吊至墩身顶与墩身钢筋进行焊接,焊接钢筋必须预打弯,以保

6、证上下主筋在同一轴线;焊缝长度必须满足(单面焊5d,双面焊IOd)要求。3、支承垫石钢筋施工(1)支承垫石钢筋由上、中、下三层HRB400612钢筋网片组成,网片中布设HPB23568拉筋,间距为20cm,梅花形布置。大样尺寸及布置图详见后附图:支承垫石钢筋布置交底图。(2)垫石钢筋在施工前必须要工程部技术人员对墩身的中心点进行放样,按照放样点预埋垫梁石NLN2钢筋。(3)中、下两层钢筋网片及拉筋暂不绑扎,待垫石施工时再施工。(4)垫石钢筋采用绑扎,与顶帽连接部位必须连接牢靠,保证混凝土浇筑过程中垫石钢筋不变形。墩身於浇筑结束后,对垫石范围内混凝土面进行凿毛。(5)墩身混凝土施工结束后及时对预

7、埋的垫石钢筋涂刷水泥浆,防止浇筑垫石混凝土前钢筋锈蚀严重。(6)墩身钢筋绑扎结束后,在主筋与水平箍筋交叉处按lm*lm间距、梅花形绑扎不低于墩身混凝土标号的混凝土垫块,垫块与钢筋必须绑扎牢靠,净保护层厚度为4cm。(7)墩身钢筋绑扎结束后立墩身模板,立模结束后重新调整钢筋垂直度。4、预埋件的安装(1)桥墩综合接地:桥墩中设置2根接地钢筋,一端与墩身预埋接地钢筋(预先做好标记)焊接,另一端与墩帽处的接地端子相连。缴帽上的接地端子外露2cm,以便后期与梁底接地端子连接;接地端子布置在大里程侧,纵距大里程墩身边IOCm,横向距墩柱中心线95cm。所有接地钢筋间的连接均应保证焊接质量,采用搭接焊或L型

8、焊接。采用双面搭接焊时,焊接长度不小于55mm;单面搭接焊时搭接长度不小于100mm;焊缝厚度不小于4mm。钢筋间十字交叉时采用直径14mm或16mm的L”型钢筋进行焊接(焊接长度同前)。浇筑承台杜前工程部技术人员应通知专业电工,测量记录综合接地电阻,测量电阻须小于1Q。桥墩综合接地示意图详见下图:N4filN34L*IN2WNI破云疑步步会步(2)吊篮预留孔及预埋件墩身预埋件有安装吊篮用的U形螺栓(桥墩四周共预埋18根)、沉降观测标等;U型螺栓在立模完成后与墩身钢筋焊接牢固,丝头必须全部外露在混凝土表面外,用胶带包裹,以防止污染。沉降观测标套筒焊接在墩身护面钢筋上,沉降观测标必须与墩身模板密贴;5、注意事项(1)施工承台阶段,墩身钢筋预埋时,现场技术员必须详细核对交底中墩身高度,准确预埋钢筋型号。(2)钢筋接头焊接必须符合焊缝饱满、焊缝长度满足要求,焊统表面平整无焊渣。钢筋焊接后中轴线在同一中轴线上。(3)垫石钢筋绑扎必须定位准确,现场技术人员应重点检查垫石钢筋平面及高程定位情况。(4)电焊条必须使用5字头焊条,严禁使用J422焊条。
