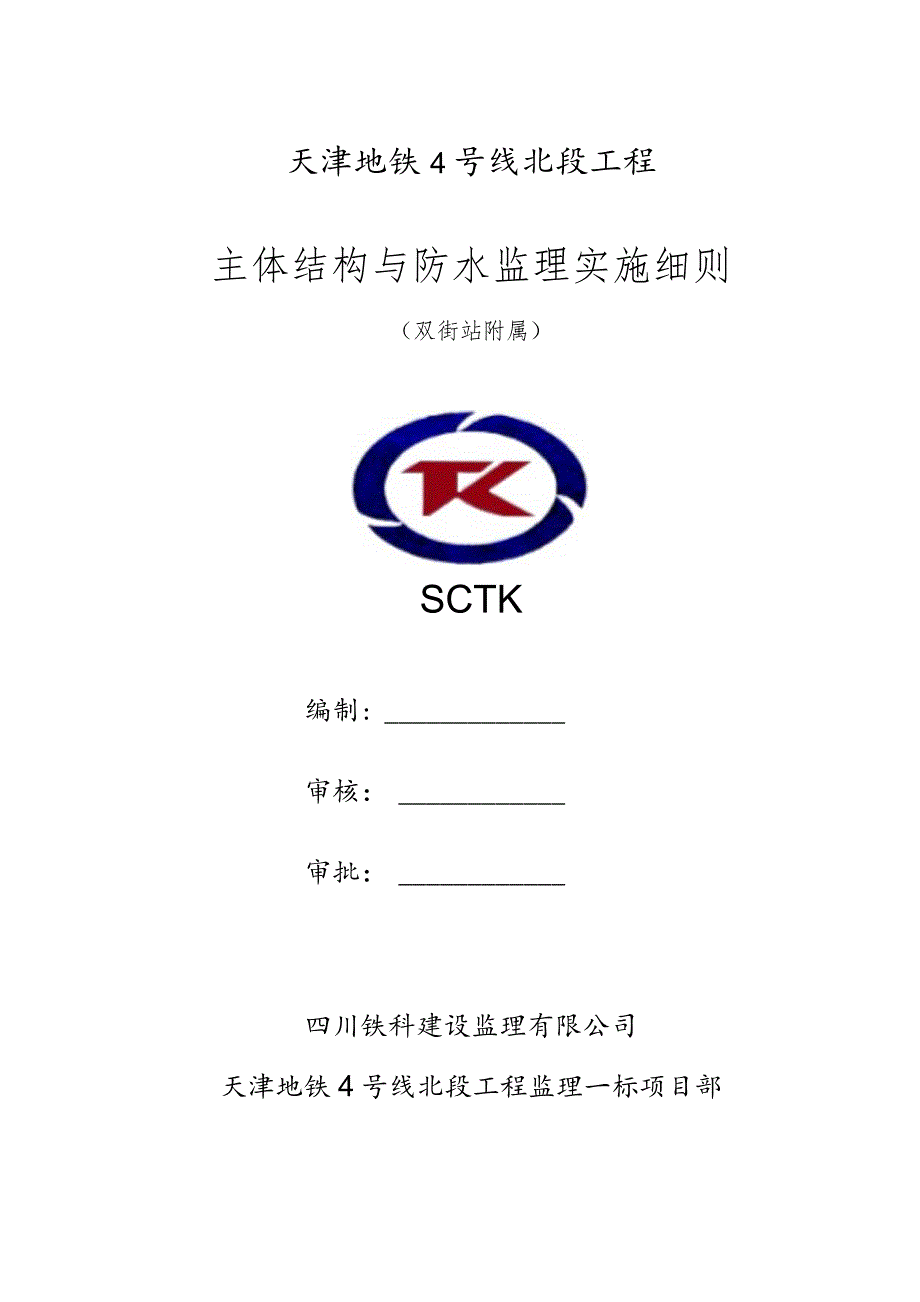

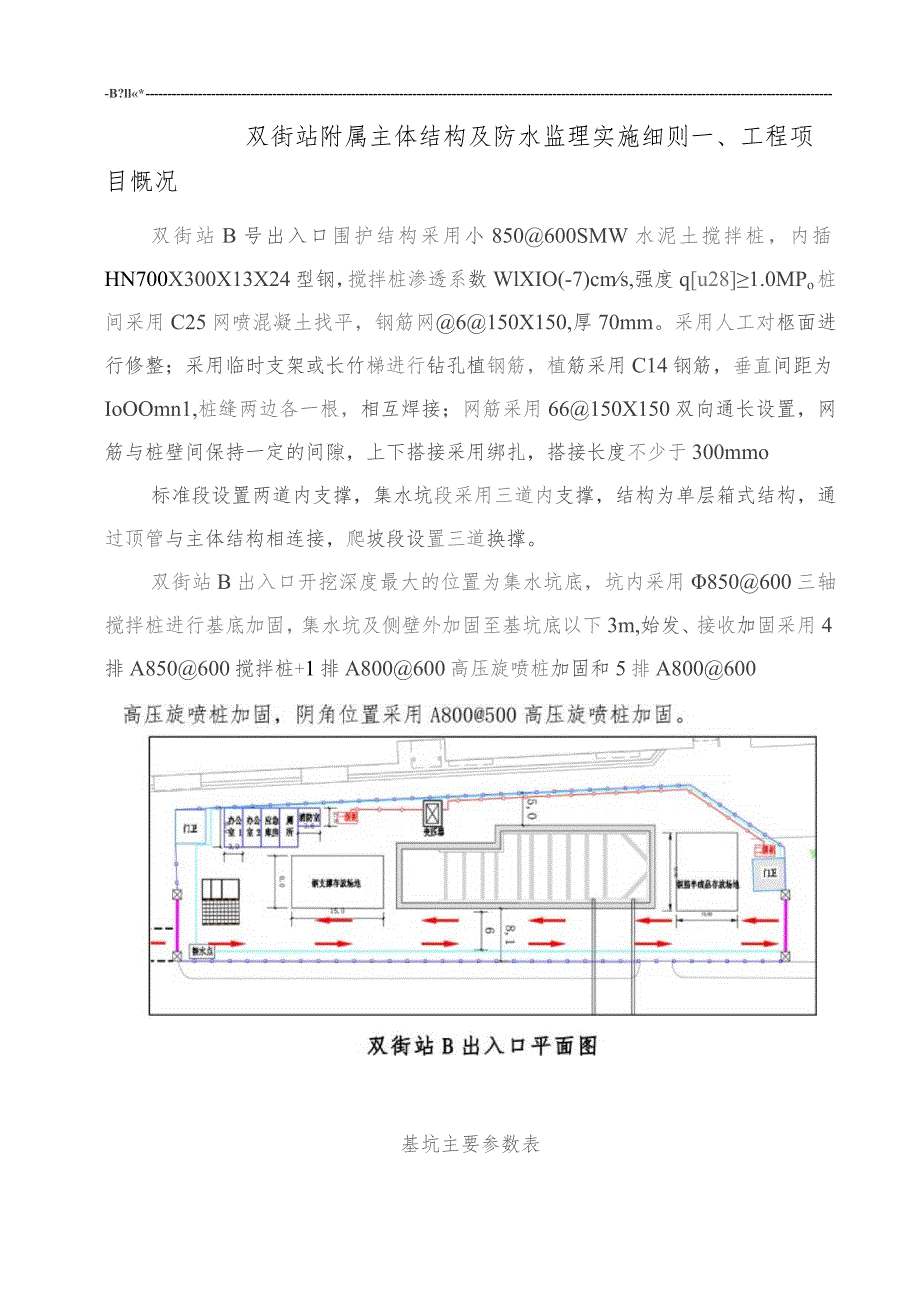

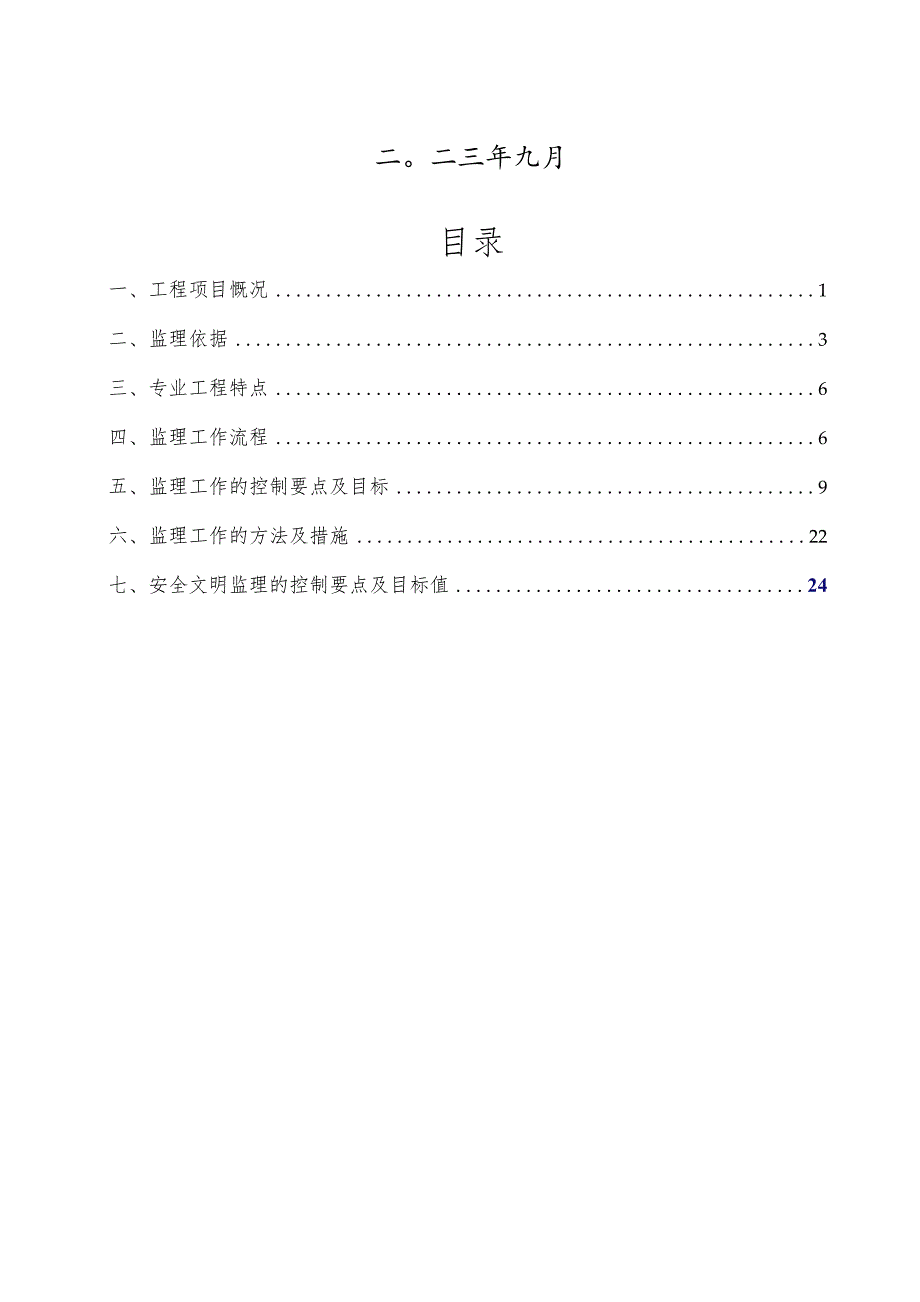

1、天津地铁4号线北段工程主体结构与防水监理实施细则(双街站附属)SCTK编制:审核:审批:四川铁科建设监理有限公司天津地铁4号线北段工程监理一标项目部二。二三年九月目录一、工程项目慨况1二、监理依据3三、专业工程特点6四、监理工作流程6五、监理工作的控制要点及目标9六、监理工作的方法及措施22七、安全文明监理的控制要点及目标值24-B?ll*双街站附属主体结构及防水监理实施细则一、工程项目慨况双街站B号出入口围护结构采用小850600SMW水泥土搅拌桩,内插HN700X300X13X24型钢,搅拌桩渗透系数WlXIO(-7)cms,强度qu281.0MPo桩间采用C25网喷混凝土找平,钢筋网61

2、50X150,厚70mm。采用人工对柩面进行修整;采用临时支架或长竹梯进行钻孔植钢筋,植筋采用C14钢筋,垂直间距为IoOOmn1,桩缝两边各一根,相互焊接;网筋采用66150X150双向通长设置,网筋与桩壁间保持一定的间隙,上下搭接采用绑扎,搭接长度不少于300mmo标准段设置两道内支撑,集水坑段采用三道内支撑,结构为单层箱式结构,通过顶管与主体结构相连接,爬坡段设置三道换撑。双街站B出入口开挖深度最大的位置为集水坑底,坑内采用850600三轴搅拌桩进行基底加固,集水坑及侧壁外加固至基坑底以下3m,始发、接收加固采用4排A850600搅拌桩+1排A800600高压旋喷桩加固和5排A80060

3、0基坑主要参数表-BJll*序号内容指标1结构形式箱型结构2基坑长度50.6Om3基坑深度IOASm-12.3m4基坑宽度9.4m12.8m双街站B出入口标准段断面图1:100,6002300j600,6290丁6叫1710,700,I。1*1三00:,12800,B号出入口结栩CMOl面图双街站B出入口顶管井段断面图-BJll*1280012800主体结构尺寸表序号构件截面尺寸(mm)碎强度标准段顶管井段1顶板700800C35P82底板800800C35P83侧墙700700C35P84隔墙600/C355梁200X500、6001800600171200X1800、1000X130015

4、0018001000X1500、100018C35P86顶管井回填/1300C307吊装孔封孔/800C40P8二、监理依据1,地下铁道工程施工质量验收标准GB/T50299-20182,建筑施工脚手架安全技术统一标准GB51210-2016-B?ll*3、建筑结构荷载规范GB50009-20124、混凝土结构工程施工规范GB50666-20115、混凝土结构设计规范GB5010-20102015版6、建设工程施工现场消防安全技术规范GB50720-20117、木结构设计标准GB50005-20178、承插型盘扣式钢管支架构件JG/T503-20169、建筑施工承插型盘扣式钢管脚手架技术标准J

5、GJ231-202110、建筑施工安全检查标准JGJ59-201111、建筑机械使用安全技术规程JGJ33-201212、建筑施工模板安全技术规范JGJ162-200813、施工现场临时用电安全技术规范JGJ46-200514、建筑工程模板支撑系统安全技术规程DB29-203-201015、天津市建设工程施工现场安全管理规程DB29-113-201716、建筑施工安全技术统一规范GB50870-201317、木结构工程施工质量验收规范GB50206-201218、混凝土模板用胶合板GB/T17656-201819、钢管脚手架扣件GB15831-200620、危险性较大的分部分项工程安全管理规定

6、中华人民共和国住房和城乡建设部令第37号21、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知,建办质(2018)31号22、津建发(2018)9号市建委关于印发天津市房屋建筑和市政基础设-B?ll*施工程危险性较大的分部分项工程安全管理办法的通知23、中铁(天津)轨道交通投资建设有限公司安全、质量、文明施工管理文件24、设计文件、勘察报告25、监理规划、施工组织设计、专项施工方案三、专业工程特点双街站B出入口采用明挖逆作法施工,防水设计原则为以防为主、刚柔结合、多道设防、因地制宜、综合治理”,以结构自防水为根本,辅以附加防水层加强防水,并根据水文地质情况、施工方

7、法、结构形式、防水标准和使用要求、技术经济指标综合确定有效、可靠、操作方便的防水方案。施工中应对防水校的施工进行控制,重点控制施工缝”的防水施工质量,确保防水施工质量达到设计要求标准。结构主要构件的设计年限为100年,地下结构工程永久结构主要构件安全等级为一级,主体结构的最大计算裂缝宽度允许值应根据结构类型、使用要求、所处环境条件和防水措施等因素加以确定。-Bl*四、监理工作流程1、安全施工理工作流程-BJll*2、原材料(构配件)验收监理工作流程-BJll*3、钢筋混凝土结构施工监理工作流程监理工作施工程序控制要点-BJll*4、防水施工质量监理工作流程监理工作施工程序控制要点五、监理工作的

8、控制要点及目标(一)施工前期的质量控制1.资质审查审查分包单位的营业执照、企业资质等级证书、安全生产许可文件、类似工程业绩、专职管理人员和特种作业人员的资格证书。-B?ll*2、监督主体结构的安全技术交底认真监督施工单位对相关班组作业人员分工种、分工序进行主体结构及防水施工教育培训、安全交底及技术交底。检查技术交底内容是否完善,并督促是否有对施工班组进行交底,防止出现班组层交底不清的现象。3、严格审批施工方案仔细审查施工单位的专项施工组织设计(施工方案),在确认满足施工要求后报总监批准实施。施工组织设计应根据施工单位自身人员、设备等实际情况编写,要注意细化、量化和可操作性。主要审查其材料、劳动

9、力计划、工艺、工序安排、质量和安全保证措施是否有充分的考虑,以及支模架方案的专家审查情况。另外,为防止供电异常,需配备用发电机,这样即使是在主体结构施工过程中停电也能确保降水井的支撑运行,不会造成基坑安全质量事故。4、严格控制原材料质量施工单位拟用于本工程的材料,必须做好报验工作,监理人员是否同意材料在工程使用要明确审核意见。同时要对有复试要求的原材料(构配件)按规范要求进行见证取样送检,复试报告未给出合格结果前材料不得用于本工程。(1)钢筋进场要求钢材标牌、质保书、报验资料必须一致,防水卷材质保书、报验资料必须一致。钢筋应按批进行检查、验收,且每批应由同一牌号、同一炉号、同一规格的钢筋组成,

10、并经监理工程师见证取样送检,检测合格后方能使用;防水卷材进场经监理工程师见证取样送检,检测合格后方能使用。-B?ll*(2)查验电焊条的出厂合格证,其牌号应与钢筋的性能相适应。(3)混凝土原材料的质量直接影响主体结构混凝土的强度及安全性能。本工程采用商品混凝土:开始使用前应到商品混凝土厂对拟使用于本工程的原材料抽样送检,并做好砂、石的样品留置对比,做好混凝土配合比设计。过程中,不定期对原材料进行抽检。严格按照已审批的并经委外试验合格混凝土配合比设计进行拌料施工。(4)对所有进场的施工用材料应按规范要求见证取样并送有资质的检测单位。(5)核检测单位出具的试验报告和混凝土配合比通知单的有效性和可行

11、性。5、机械设备报验工作施工单位选用的机械设备是否合理,是保证施工能否顺利的重要环节。监理人员要根据工艺要求严格审核查验施工单位报验进场的机械必须与现场施工工艺等要求相适应,并应检查机械的运转性能是否良好,不符合工艺要求,可能影响工程质量和工期及造成安全隐患的设备不得进场,防止因机械故障而造成质量、安全事故以及延缓进度的影响。(二)防水施工的质量控制1、严禁施工单位在雨、雪天气和五级风以上的天气条件下进行施工作业。2、应确保基层不出现流明水和积水,已经遇水膨胀的嵌胶、污染严重及破损的防水卷材不得投入工程使用。3、应确保防水卷材与基面密贴,不得出现鼓包、拉得过紧或悬空的部位存在。-B?ll*4、

12、防水卷材施工前,应确保穿墙管、预埋件均应施工完毕。防水卷材铺设后,严禁在其上开洞,以免引起渗漏水。5、在预留洞口、阴阳角四周的防水层均按设计图纸进行加强。6、施工缝部位防水要点主体结构施工缝采用中埋式钢边橡胶止水带进行加强防水处理。(1)按施工顺序设置纵向水平施工缝和环向施工缝。底板水平施工缝设置在底板掖角上50Omnl处,施工单位可结合施工工艺适当调整。(2)在施工缝处应按设计要求铺设防水卷材加强层。(3)需对施工缝表面进行凿毛处理,施工缝凿毛应做好防水卷材保护措施,避免防水卷材破坏。然后将施工缝表面清理干净,涂刷水泥基结晶型防水涂料,并及时浇灌混凝土。浇灌混凝土时采取措施保证水平施工缝钢边

13、橡胶止水带不被压弯变形。(三)主体结构混凝土施工的质量控制1、钢筋施工的质量控制(1)混凝土结构所采用钢筋,其质量必须符合现行国家标准的规定。(2)钢筋加工的形状、尺寸应符合设计要求,其偏差应符合表(一)的规定。表(一)钢筋加工允许误差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5(3)钢筋安装位置的允许偏差和检验方法应符合表(二)的规定。-B?ll*表(二)钢筋安装位置的允许偏差和检验方法项目允许偏差(nun)检验方法绑扎钢筋骨架长10钢尺检查宽、高+5钢尺检查受力钢筋间距10钢尺量两端、中间各一点,取最大值排距5柱、梁5钢尺量连续三档,取最大值绑扎钢筋、横向钢筋间距20钢尺检查钢筋弯起起点的位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3.0钢尺和塞尺检查注:检查预埋件中心线位置时,应沿纵、横两个方向量测,并取其中的较大值;表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。(4)钢筋的连接采用电弧焊接头、机械连接和绑扎接头,纵向受力钢筋的连接方式应符合设计要求。在施工现场,应按国家现行标准钢筋机械连接技术规程JGJ107-2016.钢筋焊接及验收规程JGJ18-2012的规定抽取钢筋接头试件作抗拉强度性能检验,及混凝土结构工程施工规范GB50666-2011.中国
