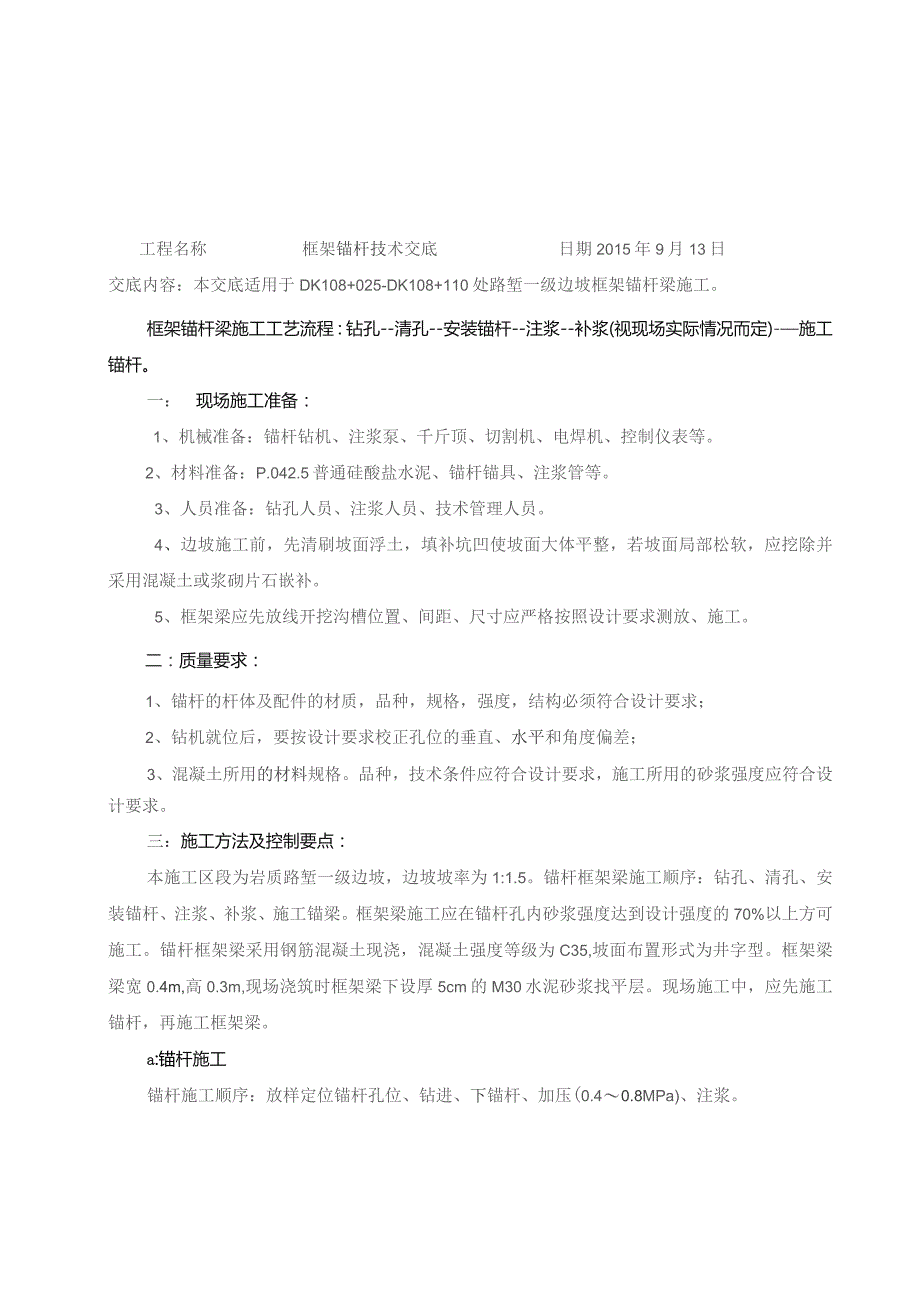

1、工程名称框架锚杆技术交底日期2015年9月13日交底内容：本交底适用于DK108+025-DK108+110处路堑一级边坡框架锚杆梁施工。框架锚杆梁施工工艺流程：钻孔-清孔-安装锚杆-注浆-补浆(视现场实际情况而定)-施工锚杆。一：现场施工准备：1、机械准备：锚杆钻机、注浆泵、千斤顶、切割机、电焊机、控制仪表等。2、材料准备：P.042.5普通硅酸盐水泥、锚杆锚具、注浆管等。3、人员准备：钻孔人员、注浆人员、技术管理人员。4、边坡施工前，先清刷坡面浮土，填补坑凹使坡面大体平整，若坡面局部松软，应挖除并采用混凝土或浆砌片石嵌补。5、框架梁应先放线开挖沟槽位置、间距、尺寸应严格按照设计要求测放、施
2、工。二：质量要求：1、锚杆的杆体及配件的材质，品种，规格，强度，结构必须符合设计要求；2、钻机就位后，要按设计要求校正孔位的垂直、水平和角度偏差；3、混凝土所用的材料规格。品种，技术条件应符合设计要求，施工所用的砂浆强度应符合设计要求。三：施工方法及控制要点：本施工区段为岩质路堑一级边坡，边坡坡率为1:1.5。锚杆框架梁施工顺序：钻孔、清孔、安装锚杆、注浆、补浆、施工锚梁。框架梁施工应在锚杆孔内砂浆强度达到设计强度的70%以上方可施工。锚杆框架梁采用钢筋混凝土现浇，混凝土强度等级为C35,坡面布置形式为井字型。框架梁梁宽0.4m,高0.3m,现场浇筑时框架梁下设厚5cm的M30水泥砂浆找平层。

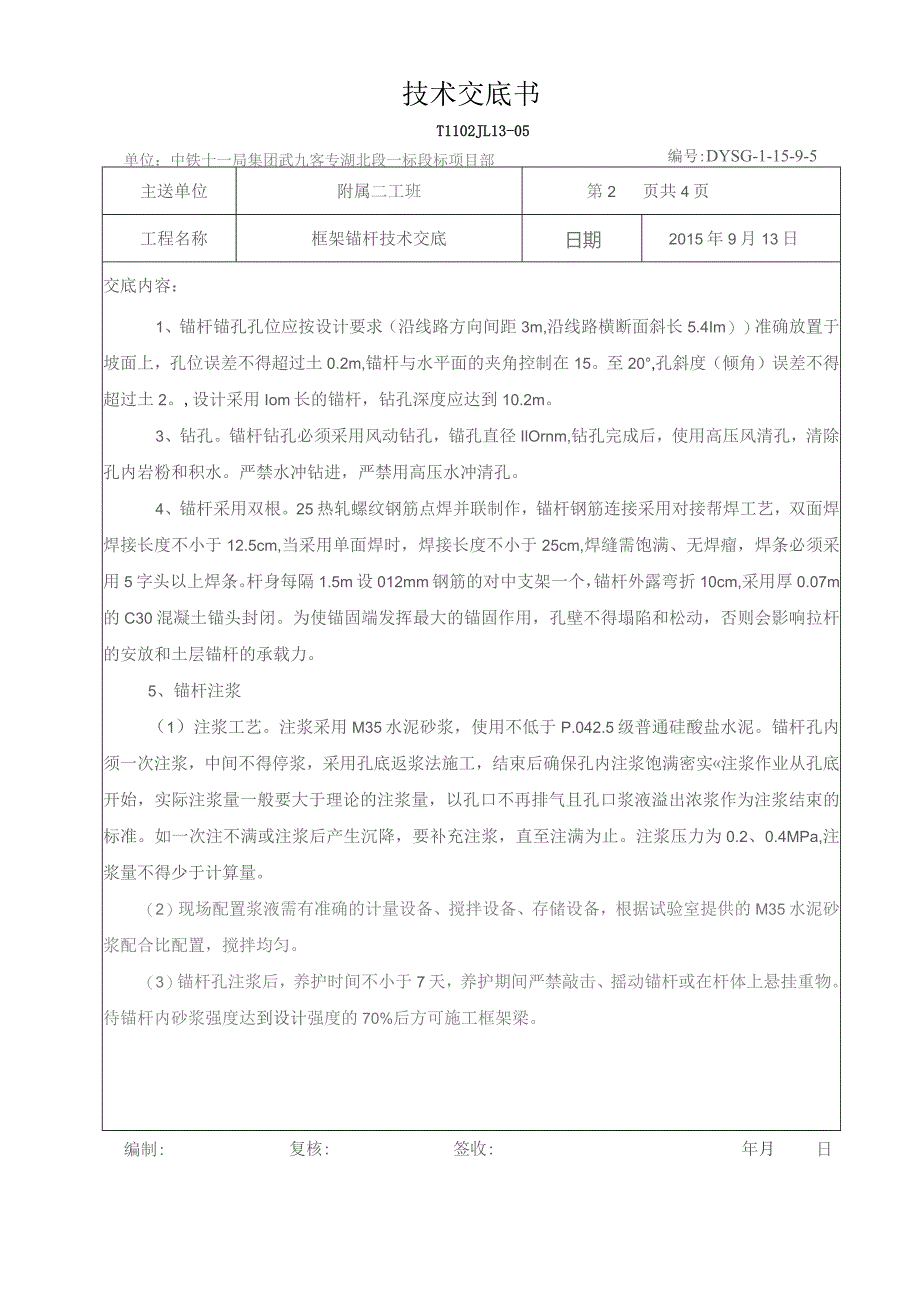

3、现场施工中，应先施工锚杆，再施工框架梁。a:锚杆施工锚杆施工顺序：放样定位锚杆孔位、钻进、下锚杆、加压(0.40.8MPa)、注浆。编制：复核：签收：年月日技术交底书主送单位附属二工班第2页共4页工程名称框架锚杆技术交底日期2015年9月13日交底内容：1、锚杆锚孔孔位应按设计要求（沿线路方向间距3m,沿线路横断面斜长5.4Im）准确放置于坡面上，孔位误差不得超过土0.2m,锚杆与水平面的夹角控制在15。至20,孔斜度（倾角）误差不得超过土2。,设计采用Iom长的锚杆，钻孔深度应达到10.2m。3、钻孔。锚杆钻孔必须采用风动钻孔，锚孔直径IlOrnm,钻孔完成后，使用高压风清孔，清除孔内岩粉和
4、积水。严禁水冲钻进，严禁用高压水冲清孔。4、锚杆采用双根。25热轧螺纹钢筋点焊并联制作，锚杆钢筋连接采用对接帮焊工艺，双面焊焊接长度不小于12.5cm,当采用单面焊时，焊接长度不小于25cm,焊缝需饱满、无焊瘤，焊条必须采用5字头以上焊条。杆身每隔1.5m设012mm钢筋的对中支架一个，锚杆外露弯折10cm,采用厚0.07m的C30混凝土锚头封闭。为使锚固端发挥最大的锚固作用，孔壁不得塌陷和松动，否则会影响拉杆的安放和土层锚杆的承载力。5、锚杆注浆（1）注浆工艺。注浆采用M35水泥砂浆，使用不低于P.042.5级普通硅酸盐水泥。锚杆孔内须一次注浆，中间不得停浆，采用孔底返浆法施工，结束后确保孔
5、内注浆饱满密实注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力为0.2、0.4MPa,注浆量不得少于计算量。（2）现场配置浆液需有准确的计量设备、搅拌设备、存储设备，根据试验室提供的M35水泥砂浆配合比配置，搅拌均匀。（3）锚杆孔注浆后，养护时间不小于7天，养护期间严禁敲击、摇动锚杆或在杆体上悬挂重物。待锚杆内砂浆强度达到设计强度的70%后方可施工框架梁。复核:签收:编制:日编号:DYSG-1-15-9-5年月T1102JL13-05单位：中铁十一局集团武九客专湖北段一标段
6、标项目部工程名称框架锚杆技术交底日期2015年9月13日交底内容：b、框架梁施工施工顺序：开挖沟槽一绑扎钢筋-一立模一一浇筑C35混凝土一一养护拆模。（1）按照1:1.5的坡比对坡面进行清整，然后按框架竖梁、横梁尺寸来开挖沟槽。框架梁埋深0.3m,梁表面与防护后的坡面齐平。（2）钢筋绑扎按照图纸施工，绑扎时接头需错开，同一-截面钢筋接头数不得超过钢筋总根数的1/2,且有焊接接头的截面之间的距离不得小于1m,注意锚杆弯头需与框架梁钢筋焊接牢靠。（3）框架梁上设截水槽，截水槽高0.1m,宽0.1m,与梁体整体浇筑，纵横梁截水槽应衔接，坡面表水通过截水槽顺纵梁汇聚到水沟内。框架梁顶、底部与框架内设C
7、25混凝土镶边，垂直高度0.5m（斜长0.9m）,厚度0.4m,其中顶部镶边下侧设截水槽，与框架梁截水槽顺接。（4）拼装模板时，需进行挂线，保证模板的顺直度，模板加固需牢固，确保浇筑过程中不出现跑模现场，锚头应与框架梁同时浇筑，锚孔周围等钢筋较密集处混凝土浇筑应仔细振捣，保证质量。（5）井字梁纵向每隔12m（考虑到单根主筋长度），设伸缩缝一条，缝宽0.02m,采用沥青麻筋填塞，伸缩缝置于两排节点中间。（6）混凝土浇筑后，需安排专人进行二次收光，确保混凝土面光洁；混凝土终凝后,需进行覆盖土工布洒水养护，养护时间不小于7天。四、锚杆抗拉拔试验。施工前先做锚杆抗拔试验，试验孔数不少于3孔，以验证锚杆
8、砂浆的握裹性和锚固段的设计指标.五、安全要求：1、锚杆框架梁施工过程中，要防止边坡上部的落石掉块伤及人员和设备，并保证作业面易滚落物件不会对下一台阶工作面形成安全隐患。编制：复核：签收：年月日技术交底书T1102JL13-05单位：中铁十一9集团武九客专湖北段一标段标项目部编号:DYSGT-15-9-5主送单位附属二工班第4页共4页工程名称框架锚杆技术交底日期2015年9月13日交底内容：2、受现场施工条件限制，框架梁等现浇混凝土应振捣密实、均匀，防止局部断裂危及框架梁整体稳定。3、锚杆施工坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项
9、工作。4、各种机械设备操作人员和电工、电气焊工应持证上岗，无证不得上岗，每个工作人员严格按照本工种操作规程进行作业。5、施工场地平整，脚手架搭设要牢固，防止钻机和其它设备倾斜掉落。6、注浆管路应畅通，防止塞管、堵泵，造成爆管。及时检查各高压管接头的可靠性，防止高压管爆裂伤人。7、进入施工场地必须正确佩带安全帽及安全带，千斤顶前严禁站人。8、各设备的电路应经常检查，排除隐患，做好安全用电。9、六级以上大风及大雨暴雨天气应停止施工。10、锚杆钻孔脚手架搭设牢固，脚手架基础需落到实处，并加强现场检查。井字形框架锚杆护坡每平米数量纵向间距D(m)垂直高度H(m)坡率斜长L5)C35混凝土(m3)HRB400022钢筋(kg)HPB300010钢筋(kg)331:L55.410.076.1861.71计量以此表数量为参考依据。附件：锚杆框架梁护坡(四)、锚杆框架梁护坡(五)编制：复核：签收：年月日
