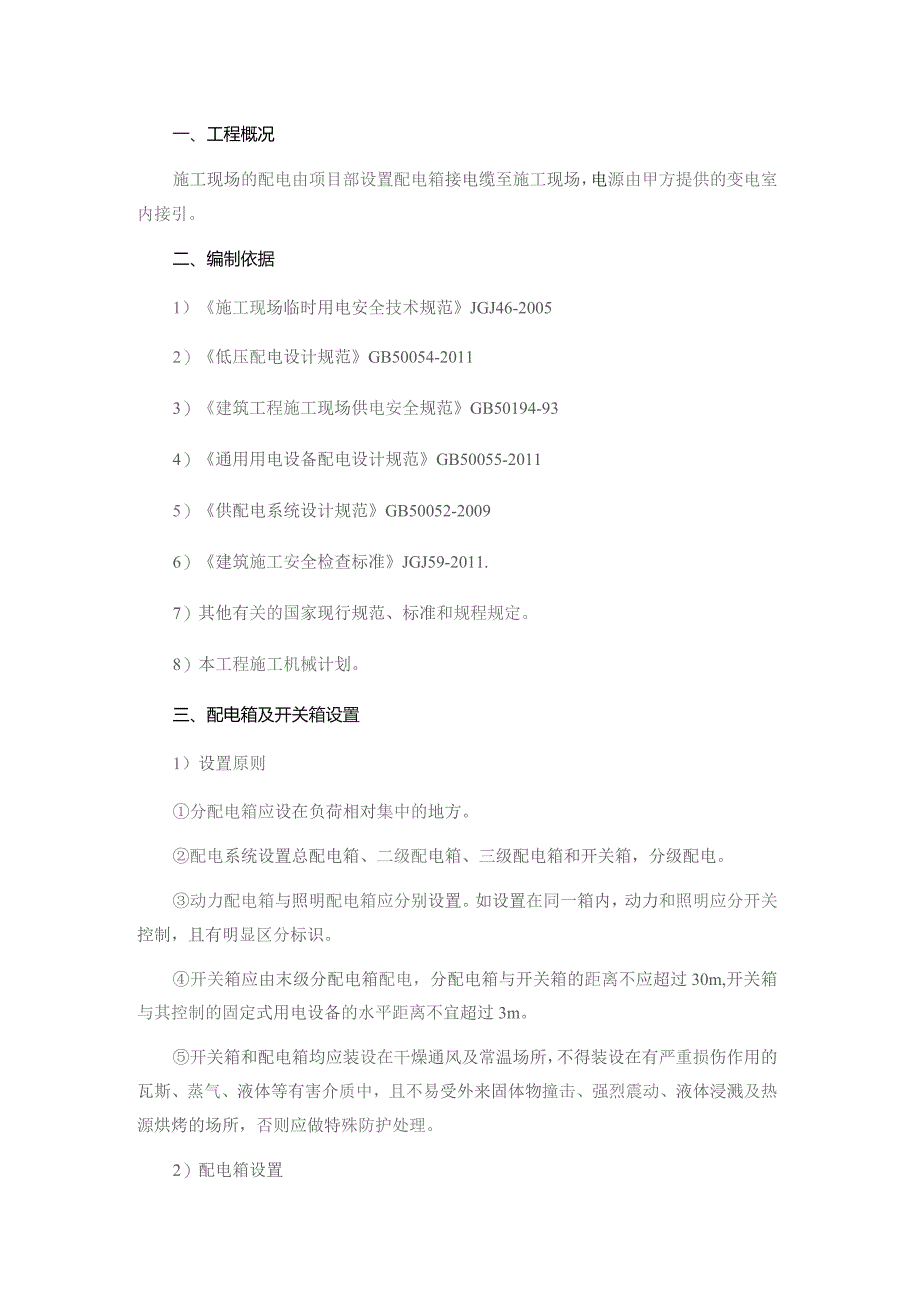

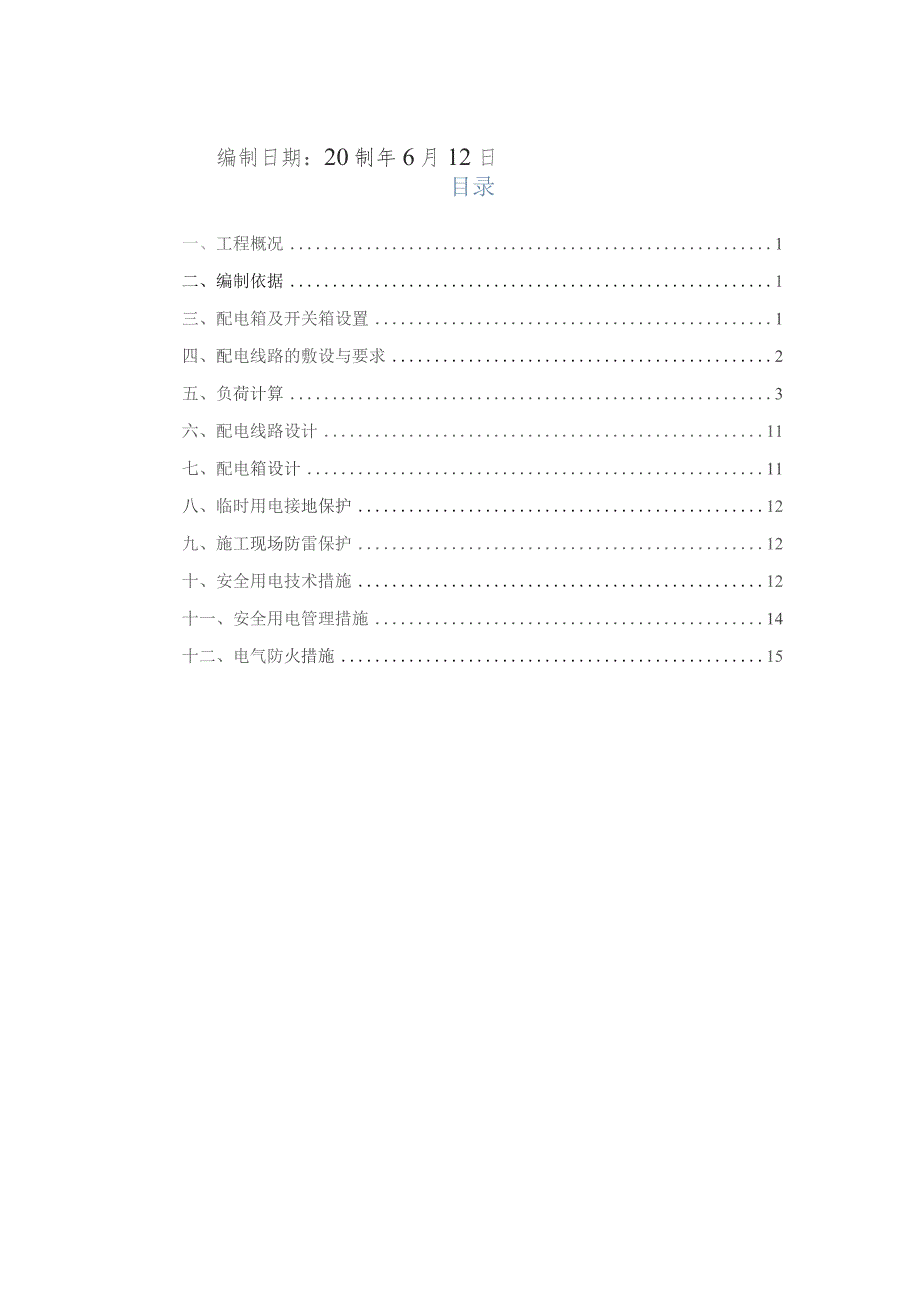

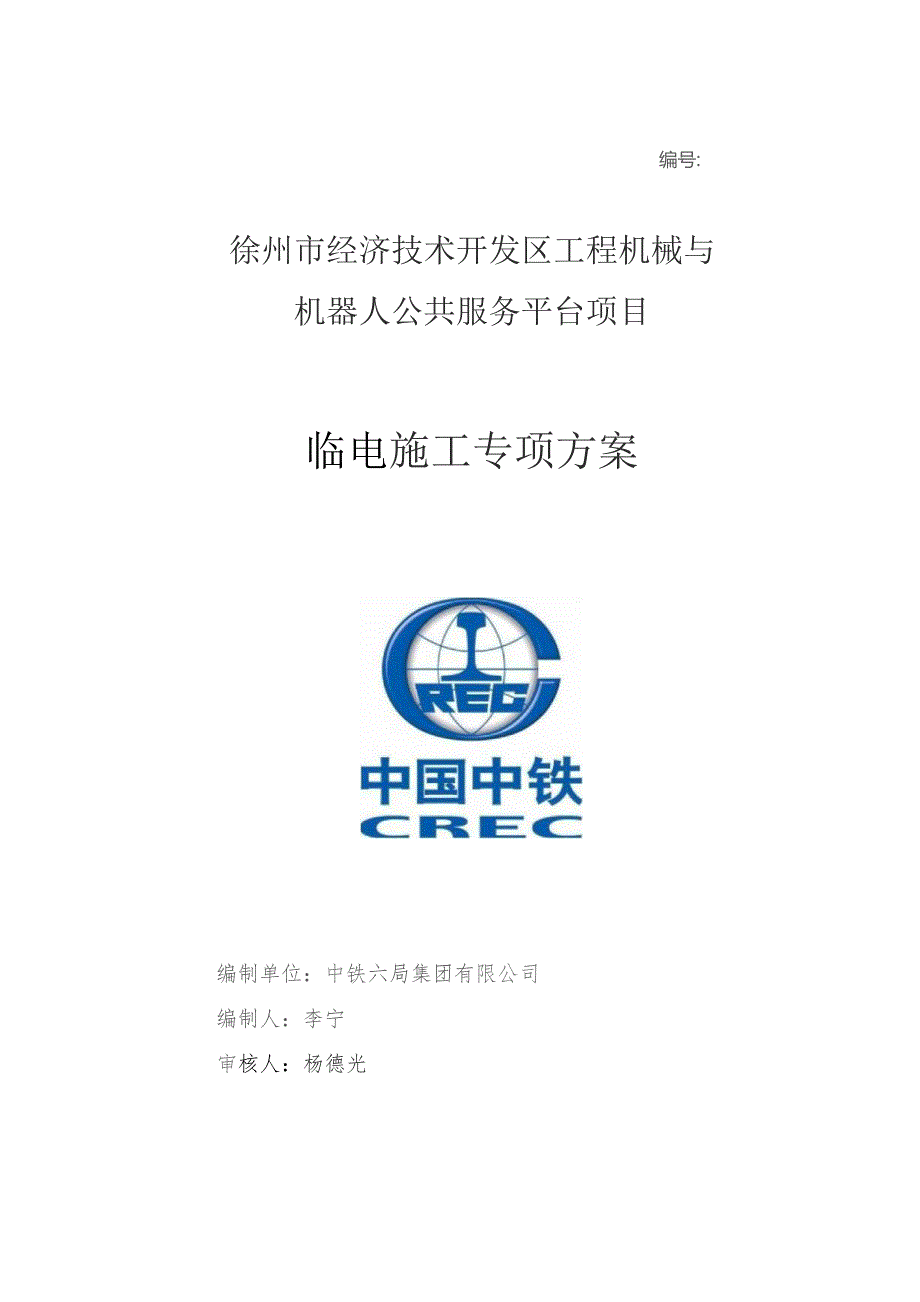

1、编号:徐州市经济技术开发区工程机械与机器人公共服务平台项目临电施工专项方案编制单位：中铁六局集团有限公司编制人：李宁审核人：杨德光编制日期：20制年6月12日目录一、工程概况1二、编制依据1三、配电箱及开关箱设置1四、配电线路的敷设与要求2五、负荷计算3六、配电线路设计11七、配电箱设计11八、临时用电接地保护12九、施工现场防雷保护12十、安全用电技术措施12十一、安全用电管理措施14十二、电气防火措施15一、工程概况施工现场的配电由项目部设置配电箱接电缆至施工现场，电源由甲方提供的变电室内接引。二、编制依据1）施工现场临时用电安全技术规范JGJ46-20052）低压配电设计规范GB5005
2、4-20113）建筑工程施工现场供电安全规范GB50194-934）通用用电设备配电设计规范GB50055-20115）供配电系统设计规范GB50052-20096）建筑施工安全检查标准JGJ59-2011.7）其他有关的国家现行规范、标准和规程规定。8）本工程施工机械计划。三、配电箱及开关箱设置1）设置原则分配电箱应设在负荷相对集中的地方。配电系统设置总配电箱、二级配电箱、三级配电箱和开关箱，分级配电。动力配电箱与照明配电箱应分别设置。如设置在同一箱内，动力和照明应分开关控制，且有明显区分标识。开关箱应由末级分配电箱配电，分配电箱与开关箱的距离不应超过30m,开关箱与其控制的固定式用电设备的
3、水平距离不宜超过3m。开关箱和配电箱均应装设在干燥通风及常温场所，不得装设在有严重损伤作用的瓦斯、蒸气、液体等有害介质中，且不易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所，否则应做特殊防护处理。2）配电箱设置根据以上设置原则，并结合本工程现场及实际情况，布置三台一级配电箱，九台二级配电箱，分别办公区设一台一级配电箱，三台二级配电箱，生产区二台一级配电箱，6台二级配电箱。一级配电箱在变电室附近就近设置。一级配电箱电源由配电室低压柜供电，向用电负荷较为集中处配电，同时向钢筋木工加工场地、6013塔吊和安装场地配电。随土建主体的施工室内用电，由二级配电箱用五芯电缆沿楼内管道或竖井，由地下二
4、层敷设至各层开关箱。分配电箱位置。各开关箱均设在用电设备附近（3m以内），以便于控3）配电箱除特殊要求的大型配电箱外，小型配电箱统一购买安监推荐产品。其进出线孔均设在箱底，并加护套，箱体方正、牢固、防尘、防晒、严密，并装鼠配电箱的安装必须牢固，并在每处均做可靠的重夏接地和保护接零。4）配电箱内电气装置的设置及安装总配电箱及分配电箱均需装设总隔离开关和分路隔离开关，总保护器的额定值，动作整定值与分路开关的额定值、动作整定值相适应。总配电箱中，在电源隔离开关的负荷侧必须加设漏电保护器。开关箱的开关电器的设置，必须严格执行一机一闸一漏一箱”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座
5、），开关箱内的开关电器必须能在任何情况下都可以对用电设备实行电源隔离，开关箱内必须在设备负荷线的首端设置漏电保护装置，且其额定动作电流及动作时间应与总配电箱处漏电开关的动作电流及动作时间作合理配合，使之具有分级、分段保护的功能。四、配电线路的敷设与要求1）线路走向按以下原则接线处f总配电箱f分配电箱f开关箱一用电设备配电线路采用五芯电缆。2）敷设方式根据施工现场情况，为确保安全，由配电室至开关箱段电缆的敷设方式尽量采用埋地敷设。防止因机械等的损伤。沿墙部分可架空明敷。电缆埋地敷设，埋地深度不小于0.8m,并应在电缆上下各铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆在穿越建筑物、构筑
6、物、道路、易受机械损伤的场所及引出地面（从2m高度至地下0.2m处），应加设防护套管。随建筑主体逐步增高，由二级配电箱采用橡胶防水电缆沿管道井或竖井敷设一条五芯电缆，以备各层用电。五、负荷计算1、生产区负荷计算根据现场实际情况，施工机械配备计划如下表所示机械名称规格型号功率（KW）单位数量垂直运塔式起重机6013601双笼施工电梯SC20052台1磴施工振动机HZX-501.5个6平板振动机N-73个2高压水泵7.5Za1砂浆机UJZ2003.5台2切断机GJ505.5台2调直机WJ504台2交流电焊机BX2-30015(KVA)台8圆盘机MJ1093台2木工机械平刨机MB5045z2压刨机M
7、B10442电钻1台2其他潜水泵2.2台5洗轮机5,51雾炮5.5台4后期装修施工用电30KW处11)负荷计算额定功率：Pe有功功率：PjS=KxPe无功功率：Qjs=PJStg6视在功率：SJS=JPlQl计算电流为Ij2=Sji3Uecos式中：KX-用电设备组的需要系数tg-用电设备组的功率因数角正切值CoS巾一功率因数结合本工程现场实际情况，施工现场设一级配电箱2台，二级配电箱6一级柜负荷：、除塔吊、施工电梯、电焊机外其余用电负荷的总容量：取同时系数KX=O.7,cos=0.8,tg=O.75由上表可以得出有功功率：Pjs=KsPe=O.7*143KW=100.1(KW)无功功率：QJ
8、S=PJStg=100.1*0.75=75.08(KVar)、塔吊、施工电梯等起重设备计算容量塔吊1台、施工电梯1台根据所提供的数据查得：KX=O.3CoS巾=0.7tg=1.02JC=40%(暂载率)即；Pe=Pe=60+52=112(kW)折算后功率：PS=JJC实际XPe=眉X112=70.84(kW)Pjsl=KxXPS=O.3X70.84=21.25(kW)Qjsl=tgXPjsl=I.02X21.25=21.68(kVar)、电焊机的计算容量：电焊机(8台)，根据所提供的数据查得：KX=O.35cos=0.45tg=1.98JC=65%(暂载率)折算后功率：PSl=JJC实际XSe
9、XCoS4=J65150.45=5.44(kW)Pjs2=KXPS=O.3585.44=15.24(kW)Qjs2=tgPjs2=l.98X15.24=30.17(kVar)总有功功率EPjS=(Pj+Pjsl+Pjs2)=136.59(kW)总无功功率EQjS=(Qj+Qjsl+Qjs2+Qjs3)=126.93(kVar)总视在功率ESjS=186.46(kVA)考虑综合系数为：1.15故Sjs=l.15X186.46=214(kVA)变压器容量315KVA,甲方提供变压器容量630KVA,满足使用要求。2)、电流计算、电缆选型一级配电箱(柜)总电流：Ijs=Sj,/J3Uecos=186
10、.46/(0.38*1.732*0.8)=354（八）,选取2*YJLV22-3*185+2*95分别接入1/2号一级配电柜。1#二级配电箱设在道路工程技术与设备研究所专用实验室北侧中部，由1#一级柜引出：取KX=O.8,COS=0.8,p=40KWPj=Kxp=O.840=32KWJ-=切=82再3Vcos1.7320.38x0.8电缆选用YJLV22-3*50+2*25；2#二级配电箱设在施工塔吊附近，由1#一级柜引出:取COS6=0.75,Pj=KxpC0S=0.3*112*0.8=42KWU用423Vcos-1.732x0.38x0.75=85.08A电缆选取YJLV22-3*50+2
11、*253#二级箱设在综合实验楼南侧，用于施工用电，由1#一级柜引出:取KX=O.7,COS=0.75Pj=Kxp=0.784=58.8KWpj58.8VVCoS肢1.7320.380.75=119.12A电缆选取YJLV22-3*70+2*354#二级配电箱设在木工加工区，由2#一级柜引出:取KX=O.7,COS=O.80Pj=KxEP=O.7(5+4)*2+1+10=20.3KW20.31.7320.380.8=48.84A电缆选YJLV22-4X35+1X255#二级配电箱设在钢筋加工区，由2#一级柜引出:电焊机（8台），根据所提供的数据查得:KX=O.35cos=0.45tg=1.98J
12、C=65%(暂载率)折算后功率：PSl=vjcSecos=515O.45=5.44(kW)Pjs2=KXPS=O.3585.44=15.24(kW)Qjs2=tgPjs2=l.98X15.24=30.17(kVar)除电焊机机外其余负荷取同时系数Kx=O.7,cos=0.85Pjl=Kxp=O.7(5.5*2+4*2+3*2)=56.7KWQjl=tgPj=O.6256.7=35.15(kVar)总有功功率EPjS=(Pjl+Pjs2)=71.94(kW)总无功功率Qjs=(Qjl+Qjs2)=65.32(kVar)总视在功率ESjS=】=97.17(kVA)Ijs=Sj53Uecos=97.
13、17/(1.732*0.38*0.85)=173.7A电缆选取YJLV22-3X120+2X706#二级箱设在电磁兼容及导航实验室南侧，用于施工用电，由2#一级柜引取KX=O.7,COS=0.75= 119.12APj=KxZp=O.784=58.8KW-3Vcos-1.7320.380.75电缆选取YJLV22-3*70+2*353）、各级配电柜（箱）配置1、2#一级柜:序号元器件规格型号数量备注1隔离开关400A12断路器400A13断路器25014断路器器20035漏电保护器200A36漏电保护器250A17互感电表400:5、1、3、6#二级箱:序号元器件规格型号数量1断路器160A12断路器IOoA4、2#二级箱序号元器件规格型号数量1断路器200A12断路器160A13断路器1003、4#二级箱序号元器件规格型号数量2断路器160A13断路器10044断路器63A1、5#二级箱序号元器件规格型号数量1断路器200A12断路器160A23断路器100A
