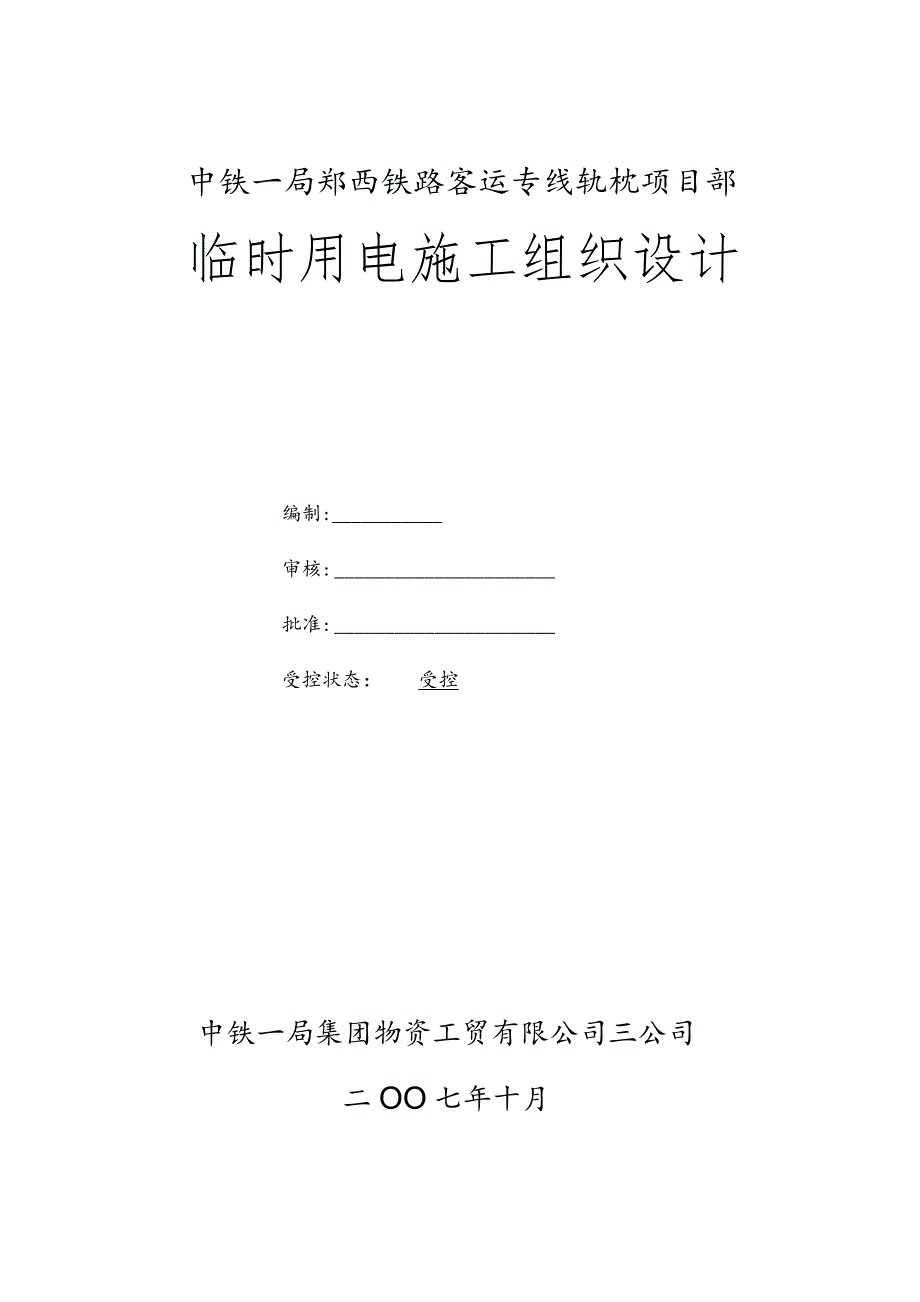

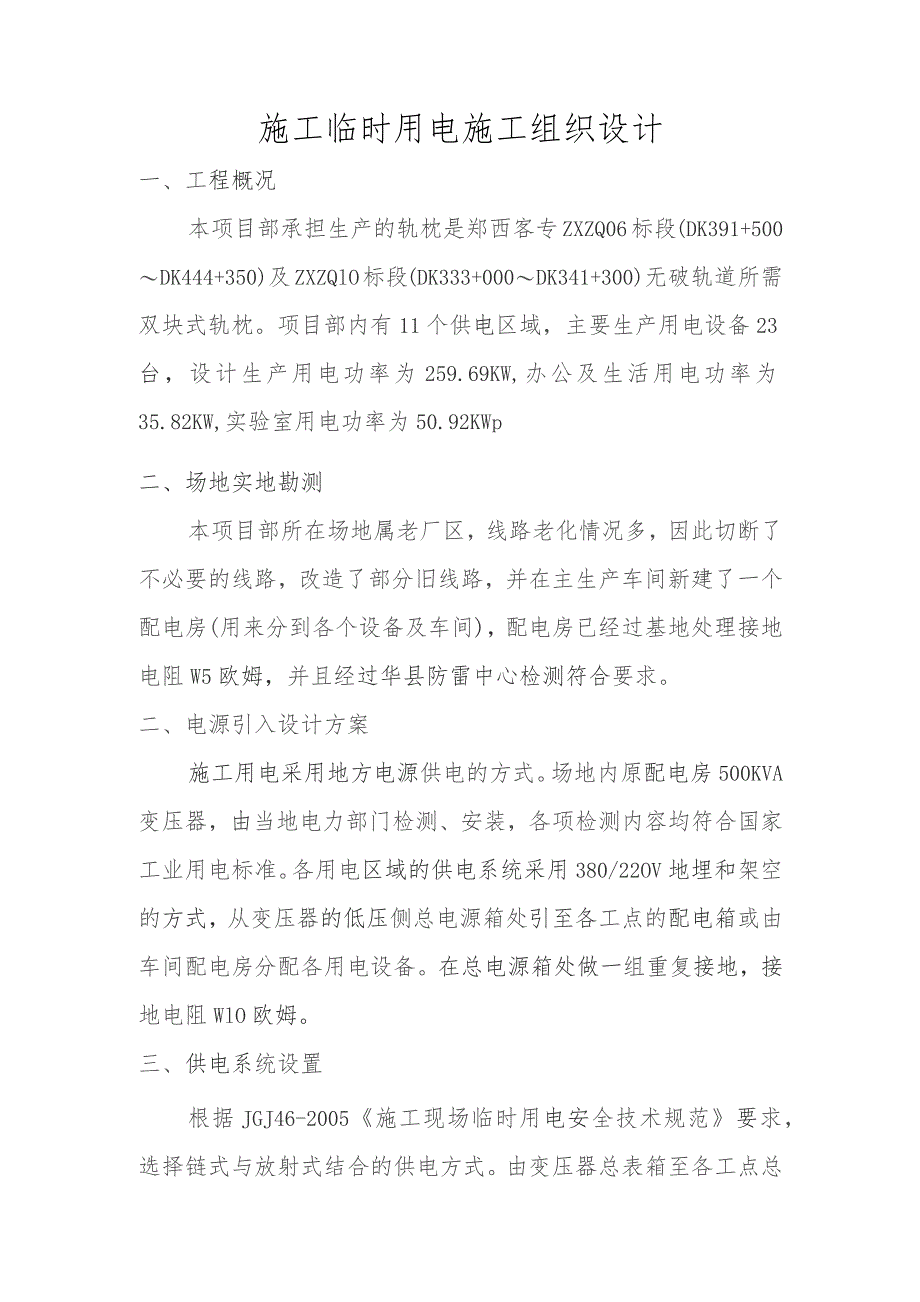

1、中铁一局郑西铁路客运专线轨枕项目部临时用电施工组织设计编制:_审核:批准:受控状态：受控中铁一局集团物资工贸有限公司三公司二OO七年十月施工临时用电施工组织设计一、工程概况本项目部承担生产的轨枕是郑西客专ZXZQ06标段(DK391+500DK444+350)及ZXZQlO标段(DK333+000DK341+300)无破轨道所需双块式轨枕。项目部内有11个供电区域，主要生产用电设备23台，设计生产用电功率为259.69KW,办公及生活用电功率为35.82KW,实验室用电功率为50.92KWp二、场地实地勘测本项目部所在场地属老厂区，线路老化情况多，因此切断了不必要的线路，改造了部分旧线路，并在
2、主生产车间新建了一个配电房(用来分到各个设备及车间)，配电房已经过基地处理接地电阻W5欧姆，并且经过华县防雷中心检测符合要求。二、电源引入设计方案施工用电采用地方电源供电的方式。场地内原配电房500KVA变压器，由当地电力部门检测、安装，各项检测内容均符合国家工业用电标准。各用电区域的供电系统采用380/22OV地埋和架空的方式，从变压器的低压侧总电源箱处引至各工点的配电箱或由车间配电房分配各用电设备。在总电源箱处做一组重复接地，接地电阻WlO欧姆。三、供电系统设置根据JGJ46-2005施工现场临时用电安全技术规范要求，选择链式与放射式结合的供电方式。由变压器总表箱至各工点总配电箱的线路为3

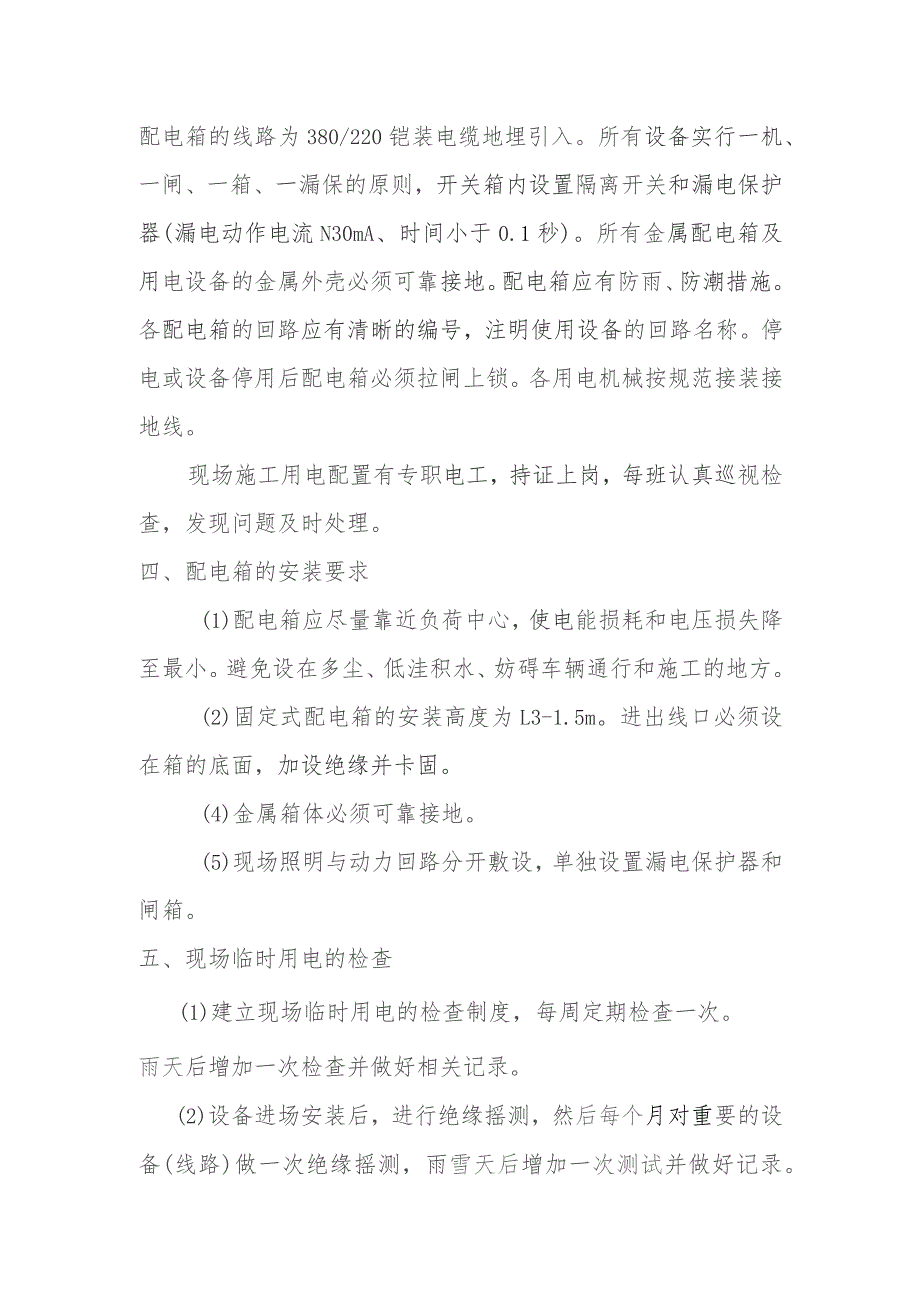

3、80/220铠装电缆地埋引入。所有设备实行一机、一闸、一箱、一漏保的原则，开关箱内设置隔离开关和漏电保护器(漏电动作电流N30mA、时间小于0.1秒)。所有金属配电箱及用电设备的金属外壳必须可靠接地。配电箱应有防雨、防潮措施。各配电箱的回路应有清晰的编号，注明使用设备的回路名称。停电或设备停用后配电箱必须拉闸上锁。各用电机械按规范接装接地线。现场施工用电配置有专职电工，持证上岗，每班认真巡视检查，发现问题及时处理。四、配电箱的安装要求(1)配电箱应尽量靠近负荷中心，使电能损耗和电压损失降至最小。避免设在多尘、低洼积水、妨碍车辆通行和施工的地方。(2)固定式配电箱的安装高度为L3-1.5m。进出
4、线口必须设在箱的底面，加设绝缘并卡固。(4)金属箱体必须可靠接地。(5)现场照明与动力回路分开敷设，单独设置漏电保护器和闸箱。五、现场临时用电的检查(1)建立现场临时用电的检查制度，每周定期检查一次。雨天后增加一次检查并做好相关记录。(2)设备进场安装后，进行绝缘摇测，然后每个月对重要的设备(线路)做一次绝缘摇测，雨雪天后增加一次测试并做好记录。(3)对于漏电保护器每两周做一次检测，对于性能达不到要求的保护器必须更换。(4)重复接地体、接地线安装后要进行检测，三个月后做一次复测，接地电阻必须符合要求。六、用电设备防护措施(1)经常检查设备、线路的运行情况，不许超负荷运行，对于老化的线路及损坏的
5、电气产品必须及时更换。(2)发生火灾后应立即切断电源，采用沙土、干粉灭火器等灭火。不能使用泡沫灭火器和水扑救电火灾。(3)电气焊施工操作时，应清除附近的易燃物。不能清除时应有防火措施。七、临时用电负荷计算及系统平面布置图(附后)用电机械设备数量功率（kW）脱摸机1台33.14KW码垛机1台7.8KW震动台1台34.5KW帽道1台6KW塔机1台32.92KW锅炉1台46.7KW搅拌机成品料斗振动台4金1KW单向自吸泵1台0.75KW斜上料皮带电机1台11KW水泥料仓振动台1台0.25KW平送料电机1台5.5KW细骨料仓振动台1台0.5KW空压机（料仓开启）1台7.5KW空压机（出料仓开启用）1台
6、5.5KW电动单粱起重机2台15KW吊钩桥式起重机2台15KW规拢机1台3KW减速电机1台4KW电焊机6台2IKW照明灯100W50个5KW用电机械设备数量功率（kW）照明灯40W3个O.12KW切割机1台2.2KW台式钻床1台0.55KW砂轮机1台0.5KW功率合计259.69KW用电设备数量功率(kW)j电脑13台5.2KW挂式空调6台5.28KW立式空调2台4.5KW电视4台0.32KW照明灯13个0.52KW烧水器10个15KW食堂5KW功率合计35.82KW用电机械设备数量功率(kW)压力表校检台1台4.7KWHBY-40型水泥养护箱1台4KW水泥胶砂搅拌机2台0.74KWFZ-31
7、型沸煮箱程控器1台4KW箱式电阻炉1台5KW标准式全自动控温控湿设备1台IOKWHCZT-I型混凝土磁盘震动台1台1.IKWA-3型干燥箱I台5.9KW混凝土试验用搅拌机1台2.2KW200吨试验机1台1.IKW电液式抗折试验机1台1.9KW万能材料试验机1台1.5KW挂式空调3台2.64KW立式空调2台4.5KW电脑3台1.2KW照明灯11个0.44KW功率合计50.92KW郑西轨枕项目部用电负荷统计合计表用电区域功率（kW）施工生产259.69KW实验室35.82KW办公区及生活用电50.92KW合计346.43KW电源总箱第11页共11页编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第11页共11页
