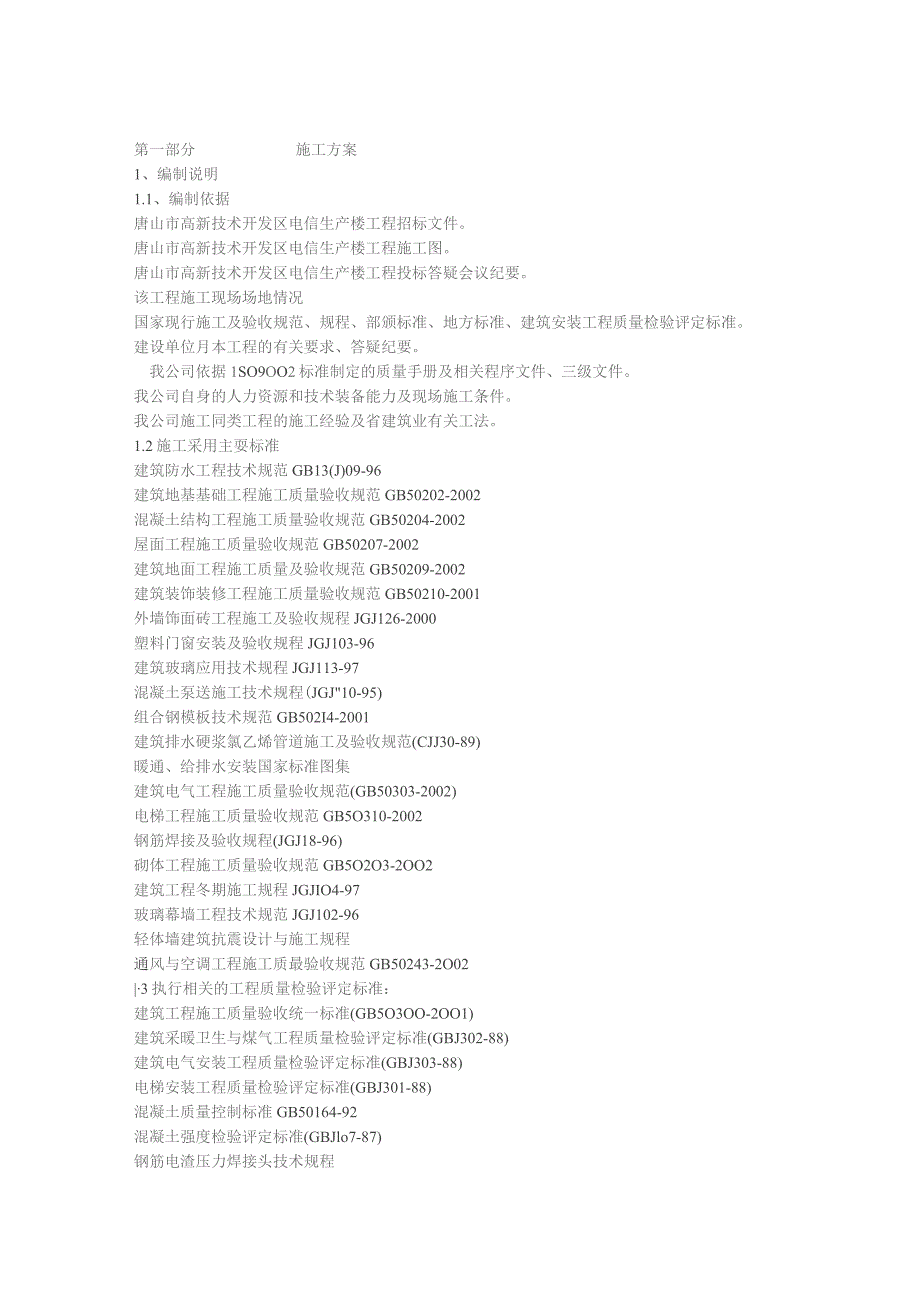

1、第一部分施工方案1、编制说明1.1、编制依据唐山市高新技术开发区电信生产楼工程招标文件。唐山市高新技术开发区电信生产楼工程施工图。唐山市高新技术开发区电信生产楼工程投标答疑会议纪要。该工程施工现场场地情况国家现行施工及验收规范、规程、部颁标准、地方标准、建筑安装工程质量检验评定标准。建设单位月本工程的有关要求、答疑纪要。我公司依据1SO9OO2标准制定的质量手册及相关程序文件、三级文件。我公司自身的人力资源和技术装备能力及现场施工条件。我公司施工同类工程的施工经验及省建筑业有关工法。1.2施工采用主耍标准建筑防水工程技术规范GB13(J)09-96建筑地基基础工程施工质量验收规范GB50202
2、-2002混凝土结构工程施工质量验收规范GB50204-2002屋面工程施工质量验收规范GB50207-2002建筑地面工程施工质量及验收规范GB50209-2002建筑装饰装修工程施工质量验收规范GB50210-2001外墙饰面砖工程施工及验收规程JGJ126-2000塑料门窗安装及验收规程JGJ103-96建筑玻璃应用技术规程JGJ113-97混凝土泵送施工技术规程(JGJ10-95)组合钢模板技术规范GB502I4-2001建筑排水硬浆氯乙烯管道施工及验收规范(CJJ30-89)暖通、给排水安装国家标准图集建筑电气工程施工质量验收规范(GB50303-2002)电梯工程施工质量验收规范G
3、B5O310-2002钢筋焊接及验收规程(JGJ18-96)砌体工程施工质量验收规范GB5O2O3-2OO2建筑工程冬期施工规程JGJIO4-97玻璃幕墙工程技术规范JGJ102-96轻体墙建筑抗震设计与施工规程通风与空调工程施工质最验收规范GB50243-2O02|3执行相关的工程质量检验评定标准：建筑工程施工质量验收统一标准(GB5O3OO-2OO1)建筑采暖卫生与煤气工程质量检验评定标准(GBJ302-88)建筑电气安装工程质量检验评定标准(GBJ303-88)电梯安装工程质量检验评定标准(GBJ301-88)混凝土质量控制标准GB50164-92混凝土强度检验评定标准(GBJlo7-8

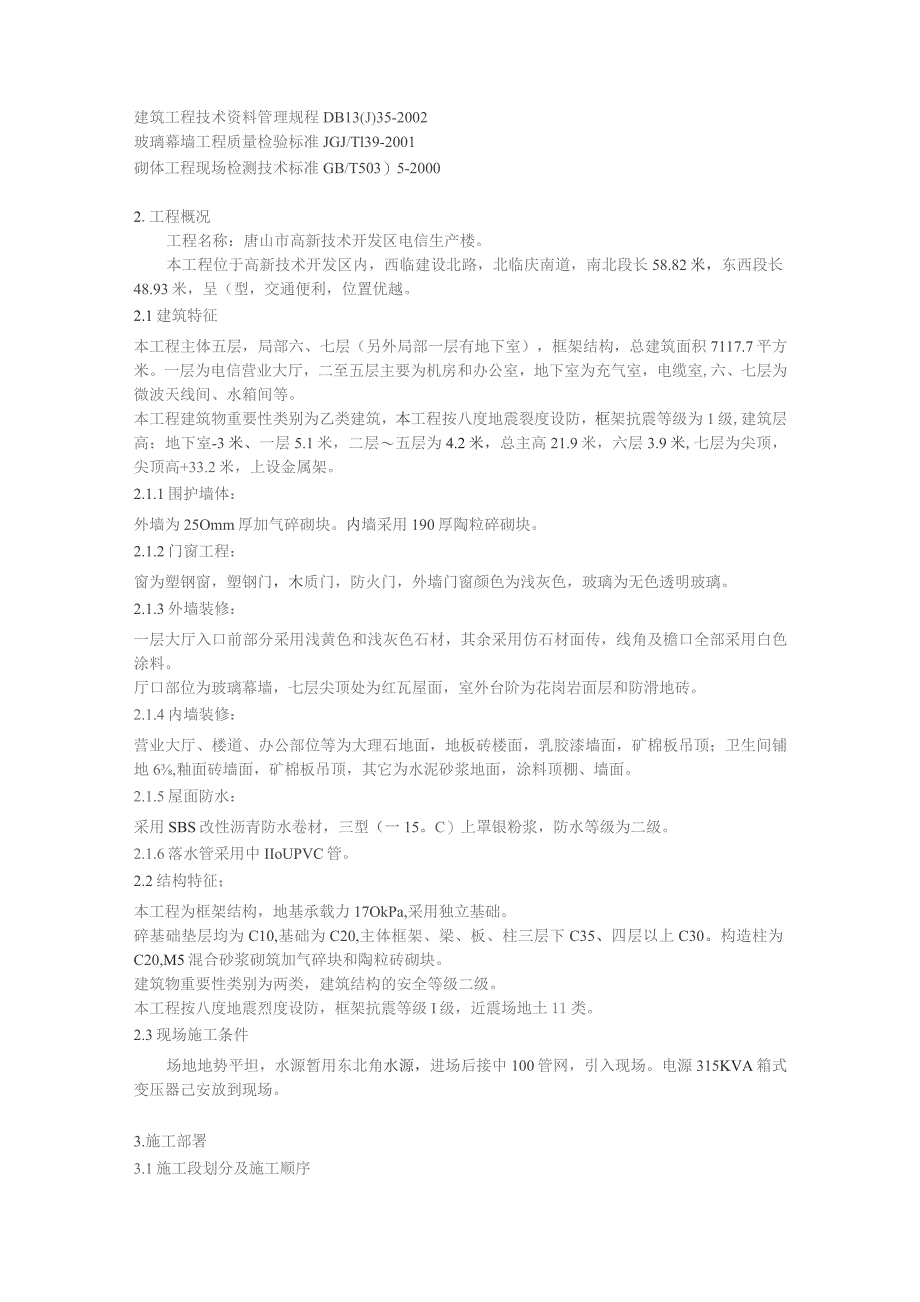

4、7)钢筋电渣压力焊接头技术规程建筑工程技术资料管理规程DB13(J)35-2002玻璃幕墙工程质量检验标准JGJ/Tl39-2001砌体工程现场检测技术标准GB/T503）5-20002.工程概况工程名称：唐山市高新技术开发区电信生产楼。本工程位于高新技术开发区内，西临建设北路，北临庆南道，南北段长58.82米，东西段长48.93米，呈（型，交通便利，位置优越。2.1建筑特征本工程主体五层，局部六、七层（另外局部一层有地下室），框架结构，总建筑面积7117.7平方米。一层为电信营业大厅，二至五层主要为机房和办公室，地下室为充气室，电缆室,六、七层为微波天线间、水箱间等。本工程建筑物重要性类别为
5、乙类建筑，本工程按八度地震裂度设防，框架抗震等级为1级,建筑层高：地下室-3米、一层5.1米，二层五层为4.2米，总主高21.9米，六层3.9米,七层为尖顶，尖顶高+33.2米，上设金属架。2.1.1围护墙体：外墙为25Omm厚加气碎砌块。内墙采用190厚陶粒碎砌块。2.1.2门窗工程：窗为塑钢窗，塑钢门，木质门，防火门，外墙门窗颜色为浅灰色，玻璃为无色透明玻璃。2.1.3外墙装修：一层大厅入口前部分采用浅黄色和浅灰色石材，其余采用仿石材面传，线角及檐口全部采用白色涂料。厅口部位为玻璃幕墙，七层尖顶处为红瓦屋面，室外台阶为花岗岩面层和防滑地砖。2.1.4内墙装修：营业大厅、楼道、办公部位等为大
6、理石地面，地板砖楼面，乳胶漆墙面，矿棉板吊顶；卫生间铺地6,釉面砖墙面，矿棉板吊顶，其它为水泥砂浆地面，涂料顶棚、墙面。2.1.5屋面防水：采用SBS改性沥青防水卷材，三型（一15。C）上罩银粉浆，防水等级为二级。2.1.6落水管采用中IIoUPVC管。2.2结构特征；本工程为框架结构，地基承载力17OkPa,采用独立基础。碎基础垫层均为C10,基础为C20,主体框架、梁、板、柱三层下C35、四层以上C30。构造柱为C20,M5混合砂浆砌筑加气碎块和陶粒砖砌块。建筑物重要性类别为两类，建筑结构的安全等级二级。本工程按八度地震烈度设防，框架抗震等级I级，近震场地土11类。2.3现场施工条件场地地

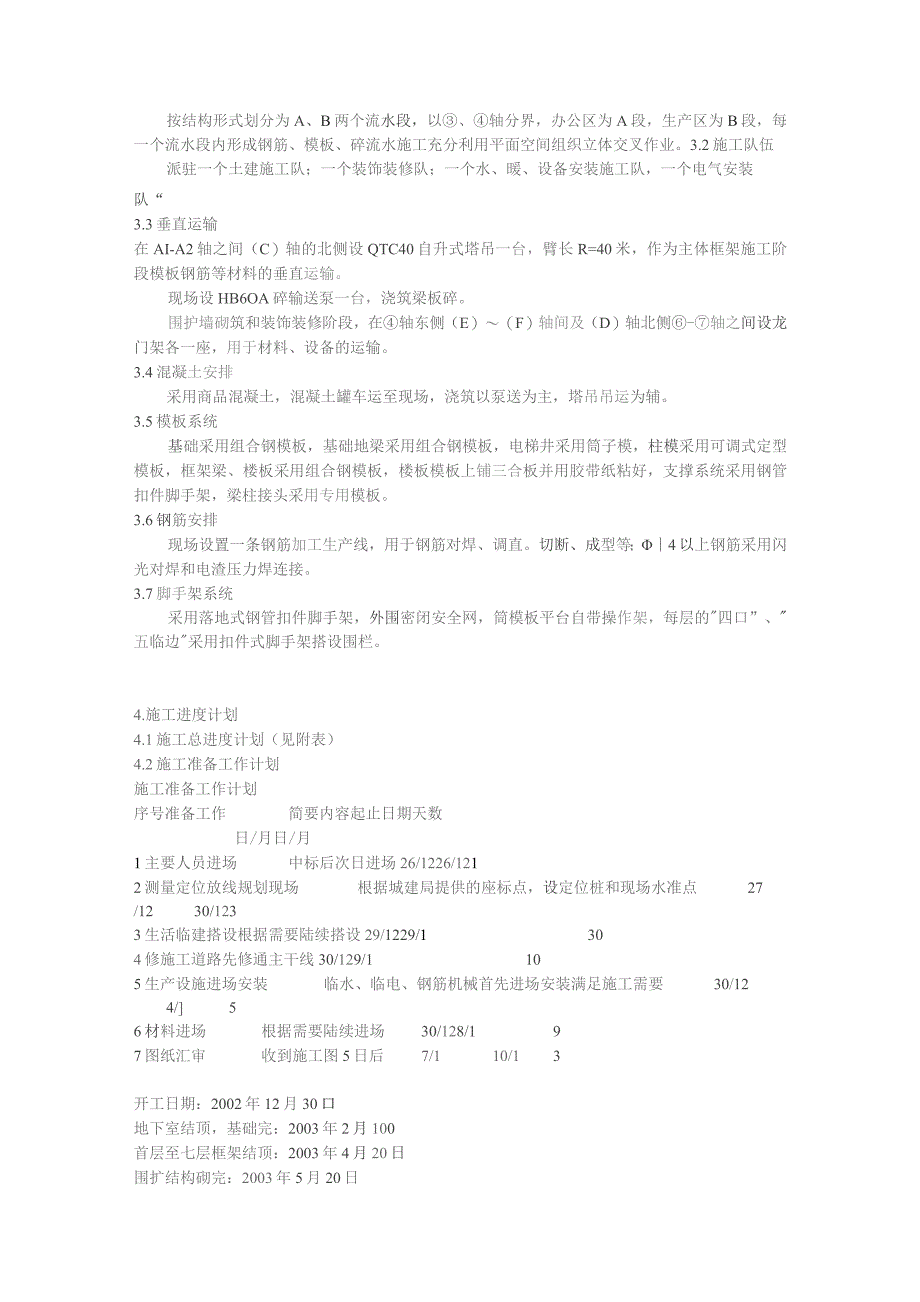

7、势平坦，水源暂用东北角水源，进场后接中100管网，引入现场。电源315KVA箱式变压器己安放到现场。3.施工部署3.1施工段划分及施工顺序按结构形式划分为A、B两个流水段，以、轴分界，办公区为A段，生产区为B段，每一个流水段内形成钢筋、模板、碎流水施工充分利用平面空间组织立体交叉作业。3.2施工队伍派驻一个土建施工队；一个装饰装修队；一个水、暖、设备安装施工队，一个电气安装队“3.3垂直运输在AI-A2轴之间（C）轴的北侧设QTC40自升式塔吊一台，臂长R=40米，作为主体框架施工阶段模板钢筋等材料的垂直运输。现场设HB6OA碎输送泵一台，浇筑梁板碎。围护墙砌筑和装饰装修阶段，在轴东侧（E）（
8、F）轴间及（D）轴北侧-轴之间设龙门架各一座，用于材料、设备的运输。3.4混凝土安排采用商品混凝土，混凝土罐车运至现场，浇筑以泵送为主，塔吊吊运为辅。3.5模板系统基础采用组合钢模板，基础地梁采用组合钢模板，电梯井采用筒子模，柱模采用可调式定型模板，框架梁、楼板采用组合钢模板，楼板模板上铺三合板并用胶带纸粘好，支撑系统采用钢管扣件脚手架，梁柱接头采用专用模板。3.6钢筋安排现场设置一条钢筋加工生产线，用于钢筋对焊、调直。切断、成型等；4以上钢筋采用闪光对焊和电渣压力焊连接。3.7脚手架系统采用落地式钢管扣件脚手架，外围密闭安全网，筒模板平台自带操作架，每层的四口”、五临边采用扣件式脚手架搭设围
9、栏。4.施工进度计划4.1施工总进度计划（见附表）4.2施工准备工作计划施工准备工作计划序号准备工作简要内容起止日期天数日/月日/月1主要人员进场中标后次日进场26/1226/1212测量定位放线规划现场根据城建局提供的座标点，设定位桩和现场水准点27/1230/1233生活临建搭设根据需要陆续搭设29/1229/1304修施工道路先修通主干线30/129/1105生产设施进场安装临水、临电、钢筋机械首先进场安装满足施工需要30/124/56材料进场根据需要陆续进场30/128/197图纸汇审收到施工图5日后7/110/13开工日期：2002年12月30口地下室结顶，基础完：2003年2月10
10、0首层至七层框架结顶：2003年4月20日围扩结构砌完：2003年5月20日室内、外湿作业完：2003年8月10日土建总工期：265天5.主要分部分项工程施工方法5.1施工测量5.1.1施测前，应充分作好测量前的一切准备工作，对测量所用仪器、仪表、计算器具，应送到计量检测部门校验合格后，按照IS090Q2标准实行严格控制、管理，专人使用，专人保管，每次测量均要有原始记录。5.1.2为了保证建筑物定位和标高的正确性，对业主提供的座标点，红线桩与水准点均要定期进行严格的校对，以取得正确的定位依据。5.1.3将复测好的水准点、坐标点，引测于现场永久控制桩和建筑物上，并加以认真保护和标识,作为轴线和高
11、程控制的依据。各控制桩经有关部门和甲方复验合格后,采取砖砌围护，碎稳定，钢管护栏的保护措施。5.1.4垫层上测定建筑物件轴线、边线，是具体确定建筑物位置的关犍。施测中必须复核各控制桩的准确性和稳定性，闭合无误后再用经纬仪向垫层上投测建筑物大角，并予以复核闭合，再详细放出细部轴线。5.1.5上方开挖时将标高随挖土深度引测至基坑四周，然后将水准仪支于基坑内进行抄测，抄测点准确后用白灰做成标志，作为机械挖土深度和人工清土的依据，底板标高引测到病保护墙上，墙体和顶板标高引测到被焊接过的柱筋厂，并用黄漆作出明显标志。5.1.6士0.000以上主体施工时，高程及垂直控制坐标法并反复核准。A.当每一层柱拆模
12、后，即在复检原各控制桩点准确无误的基础上，将主要轴线测设到楼座的大角立柱上，作为外控的依据。向上引测以大控小，上引时用经纬仪定垂直线。B.将原有的水平标高控制点复检后，由外墙壁和楼梯向上引，引点不少于两个，仪器用水平仪与塔尺进行层层高程控制，每积累四层用卷尺从士0.000控制点向上引测进行复核校正，避免积累误差。5.1.7测量控制要点：A.每一施工楼层测最控制线包括轴线、墙柱边线、模板边线、洞口线、50Omm标高等控制线（50线均采用建筑标高）B.电梯井道的控制，除测最其水平位置外，每层必须测一次井道对角线，保证井道的垂直和方正。5.1.8每个流水段放线后，应由工长、质检员、技术员进行验线，再
13、请监理复验。5.1.9建筑沉降观测工程永久沉降观测点布置按设计图纸，第一次观测在首层施工完进行，以后每施工完一层观测一次。沉降观测点高程的测定，根据城市永久水准点观测，采用二等水准测量方法测定，为确保观测成果的正确和准确，固定专人观测和整理观测成果，使用固定的仪器和水准点，按规定的方法、线路、日期观测。5.2挖土方案本工程根据唐山高新技术开发区电信生产楼图纸，不考虑地下水，挖土方采用机械挖土。开挖方式：为使土方工程经济合理，采用上层大开挖和下层土挖基坑和基槽两次开挖。挖土机械WY-100反铲挖掘机和0.6m3胶轮挖掘机。5.2.1放好线后，上层土（-0.600-2.000）1.4M深用WY-I
14、oo反铲挖掘机大开挖。用自卸翻斗车运土，运至建设单位指定的存土点堆放。并考虑气温及时苫盖防冻。5.2.2首层土挖完后，用经纬仪将轴线引入坑内，放出基础线和基槽线，每边加30Omm工作面，放坡系数1：0.3,用0.6M3胶轮挖掘机挖土，外围基础的下层土方放在基坑外面，建筑内部基坑和基槽士方，部分放在四个基坑的中间，留作回填用土，减少土方运输。其余土方自卸汽车拉往存土点。（见附图）5.2.3开挖时配备放线员和测量员两名，随挖随抄平，挖至距槽底200mm,采用人工跟进清槽，避免地基土扰动。5.2.4清槽完成后，按规范布点轩探，认真做好记录，待有关部门（甲方、勘察、设计、监理、监督站）验槽合格后，进入
15、下道工序。5.2.5该工程回填工程按网络计划要求及时回填，先回填基坑处堆放的土方，后回填存土点土方，回填时要加强控制土方的含水率，用蛙式打夯机或高频振动夯层层夯实，土的虚铺厚度不得超过200mm,并取样试验，试验单存档。5.3模板工程5.3.1基础模板局部地5室及独立基础地梁，采用组合钢板。5.3.2墙体、梁、板模板采用新组合钢模板，现浇板钢模板铺三合板，并用胶带条粘贴。梁、墙钢模拼装时加胶条，并用圆钢拉片拉固，拆模后将拉片割除。5.3.3梁柱接头：5.3.3.1梁柱节点采用专用模板。（见附图）533.2柱模板转角处使用150X150大阴角模板，加胶条，减少跑浆。533.3角柱、边柱模板在梁、板柱交接处两面或一面模板继续往上连接，浇筑完柱梁板后卜部柱模拆除保留上部模板，保证接茬混凝土无明显痕迹。5.3.3.4当梁与柱十字交接时，将梁底放置柱中，柱模板同梁侧模板连接与现浇板模板支一平。5.3.3.5当柱在层高高度内不符合模数时，可在柱根加100mm左右高的木楞与模板用螺栓连接。5.3.4所有组合钢模板拼装时加胶条5.4钢筋工程5.4.1钢筋
