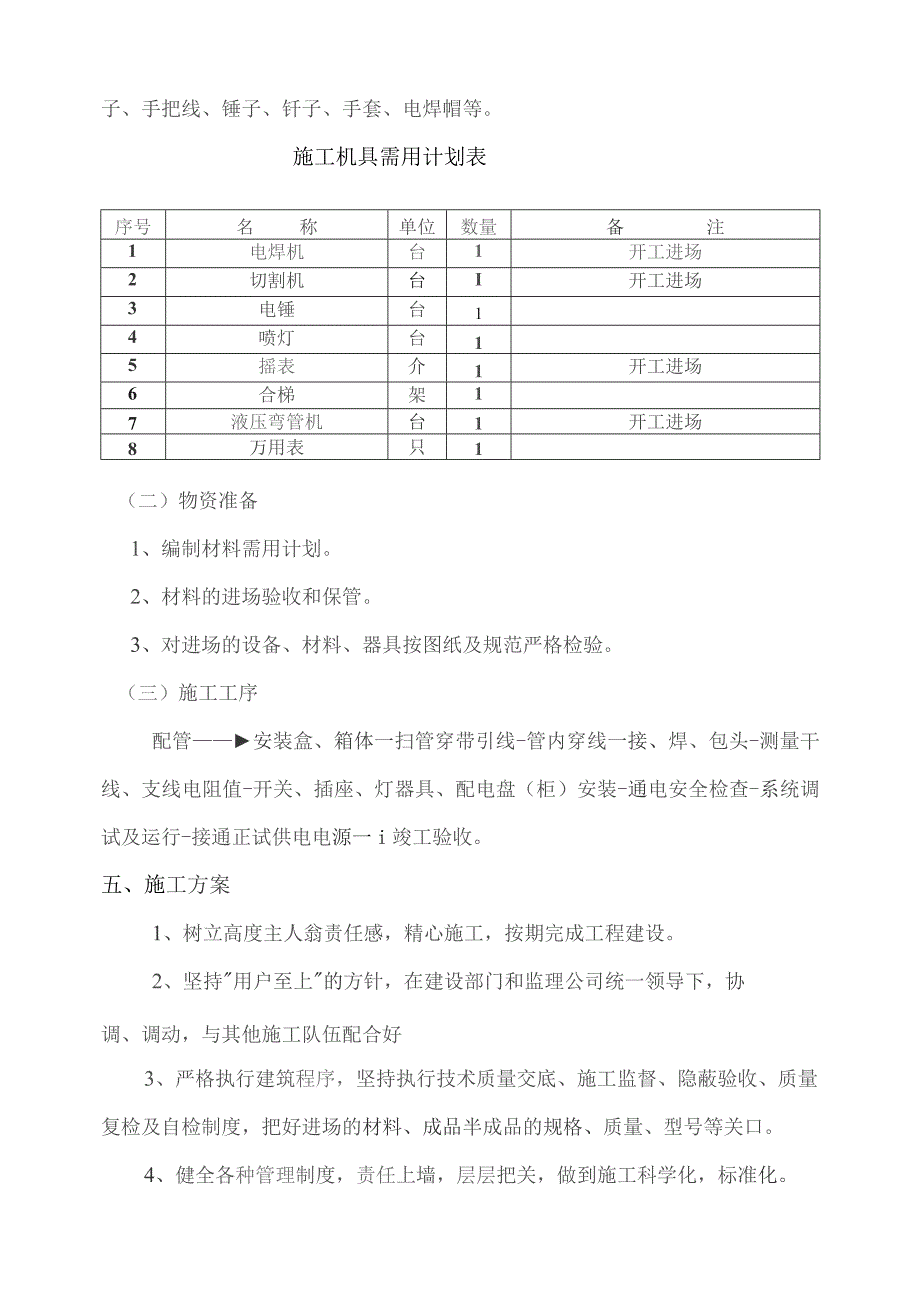

施工组织设计12.docx_第1页
第1页 / 共15页

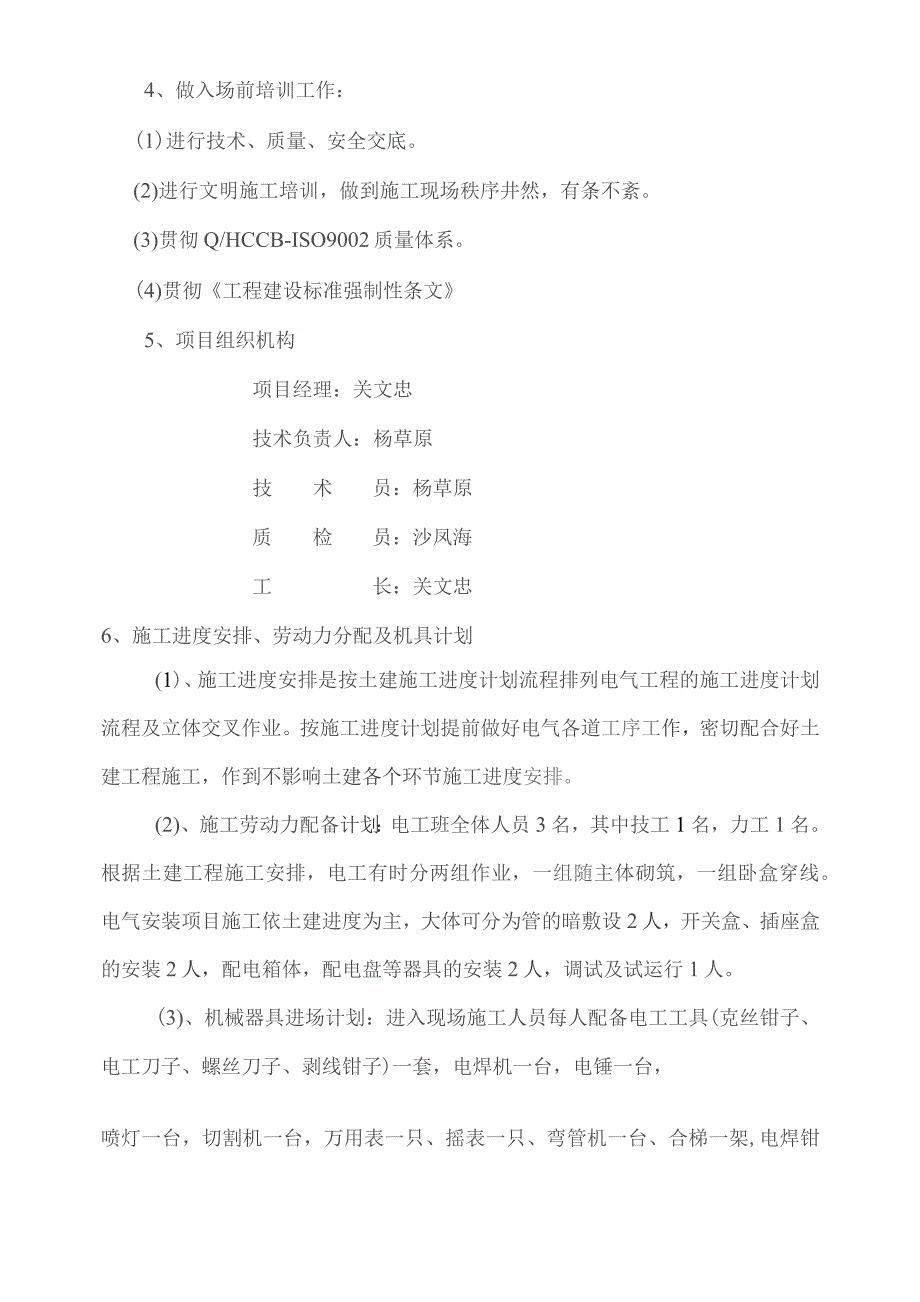

施工组织设计12.docx_第2页
第2页 / 共15页
施工组织设计12.docx_第3页
第3页 / 共15页
施工组织设计12.docx_第4页
第4页 / 共15页
施工组织设计12.docx_第5页
第5页 / 共15页
施工组织设计12.docx_第6页
第6页 / 共15页
施工组织设计12.docx_第7页
第7页 / 共15页
施工组织设计12.docx_第8页
第8页 / 共15页
施工组织设计12.docx_第9页
第9页 / 共15页
施工组织设计12.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《施工组织设计12.docx》由会员分享,可在线阅读,更多相关《施工组织设计12.docx(15页珍藏版)》请在第壹文秘上搜索。

1、一、工程概况工程概况:本工程为立汇.格林小镇C区1#地下车库,平时为车库,相邻高层二类住宅楼的配电室,防排烟机房,C区变电亭等,战时为人防二等人员掩蔽所,总建筑面积:2001.32m钢筋混凝土结构,桩基础。二、工程简介1、电气工程内容有:配管、穿线、灯器具安装、配电盘安装、通电调试等。2、配电箱底边距地1.5m,照明开关距地1.3m暗装。三、编制依据1、设计图纸。2、民用建筑电气设计规范:JGJ/T16-923、低压配电设计规范:GB50054-95o4、供配电系统设计规范:GB50052-95o5、上级部门批准的文件及设计任务书。6、各专业之间相互提供的资料。四、施工准备及安排(一)技术准备

2、1、熟悉和审查施工图纸,并做审图记录,把己发现的及施工过程中可能产生的各种问题提前解决,技术上确保工程顺利进行,质量上确保工程达到所要求的标准。2、依据设计图纸、工程特点和施工规范编制施工组织设计及方案。3、依据施工图预算做出整体材料计划,根据工程进展及实际情况做出阶段性材料计划。计划的制定充分考虑材料、设备的生产周期及运输时间,确保按时提供至现场。4、做入场前培训工作:(1)进行技术、质量、安全交底。(2)进行文明施工培训,做到施工现场秩序井然,有条不紊。(3)贯彻Q/HCCB-ISO9002质量体系。(4)贯彻工程建设标准强制性条文5、项目组织机构项目经理:关文忠技术负责人:杨草原技术员:

3、杨草原质检员:沙凤海工长:关文忠6、施工进度安排、劳动力分配及机具计划(1)、施工进度安排是按土建施工进度计划流程排列电气工程的施工进度计划流程及立体交叉作业。按施工进度计划提前做好电气各道工序工作,密切配合好土建工程施工,作到不影响土建各个环节施工进度安排。(2)、施工劳动力配备计划:电工班全体人员3名,其中技工1名,力工1名。根据土建工程施工安排,电工有时分两组作业,一组随主体砌筑,一组卧盒穿线。电气安装项目施工依土建进度为主,大体可分为管的暗敷设2人,开关盒、插座盒的安装2人,配电箱体,配电盘等器具的安装2人,调试及试运行1人。(3)、机械器具进场计划:进入现场施工人员每人配备电工工具(

4、克丝钳子、电工刀子、螺丝刀子、剥线钳子)一套,电焊机一台,电锤一台,喷灯一台,切割机一台,万用表一只、摇表一只、弯管机一台、合梯一架,电焊钳子、手把线、锤子、钎子、手套、电焊帽等。施工机具需用计划表序号名称单位数量备注1电焊机台1开工进场2切割机台I开工进场3电锤台14喷灯台15摇表介1开工进场6合梯架17液压弯管机台1开工进场8万用表只1(二)物资准备1、编制材料需用计划。2、材料的进场验收和保管。3、对进场的设备、材料、器具按图纸及规范严格检验。(三)施工工序配管安装盒、箱体一扫管穿带引线-管内穿线一接、焊、包头-测量干线、支线电阻值-开关、插座、灯器具、配电盘(柜)安装-通电安全检查-系

5、统调试及运行-接通正试供电电源一i竣工验收。五、施工方案1、树立高度主人翁责任感,精心施工,按期完成工程建设。2、坚持用户至上的方针,在建设部门和监理公司统一领导下,协调、调动,与其他施工队伍配合好3、严格执行建筑程序,坚持执行技术质量交底、施工监督、隐蔽验收、质量复检及自检制度,把好进场的材料、成品半成品的规格、质量、型号等关口。4、健全各种管理制度,责任上墙,层层把关,做到施工科学化,标准化。5、采用设备、材料必符合设计图纸,禁止不合格产品进入现场。6、在施工前做好施工准备工作。7、组织技术人员进行审图,做审图记录。8、编制施工组织设计及施工图预算。9、加强技术管理工作,坚持内业指导外业。

6、六、施工技术方案1、钢管敷设:(1)材料要求:钢管的壁厚均匀,焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象。除镀锌钢管外,其它管材需预先除锈,管内刷防腐漆。镀锌管和刷过防锈漆的钢管外表完整无损、剥落现象,并焊有可靠接地线,焊口处刷防锈漆三道。所有钢管应有产品合格证、化验单,并有供应商加盖的红章。护口有用于薄、厚管之区别,护口要完整无损。(2)管路敷设与连接:所有管路敷设应沿墙或沿顶板内暗敷设,管子的连接均采用套管连接,套管长度为连接管径的1.53倍,连接管口的对口处应在套管的中心,焊口应焊接牢固严密,管路过长的应加装接线盒,在管进盒、箱应排列整齐,并与管径相吻合。管入盒要求一管一孔,开孔时不得开长孔

7、,铁制盒、箱严禁用电焊、气焊开孔。如果用定型盒、箱,其敲落孔大而管径小时,用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞。管口入盒、箱暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管口露出盒、箱应小于5mm,露出锁紧螺母的丝扣为24扣,两根以上管入盒、箱要长短一致,间距均匀,排列整齐。钢管暗敷设于钢筋网中,在钢筋绑扎完应及时敷于钢筋网中间,并使用绑扎线绑扎牢固。如遇有过梁的钢管时,应先予埋套管,避免切割钢模板,盒子要用填充物或纸塞满。现浇混凝土板墙固定盒加支铁固定,距外墙需小于30mm钢管超过下列长度,应加接线盒,便于穿线,无弯时30m,有一个弯时20mf有二个弯时15m,有三个弯

8、时8*(3)暗配管敷设工艺流程:暗管敷设一预制加工一冷煨管一切管一测定盒箱位置一稳住盒箱-管路连接、管箍丝扣连接或焊接套管连接、管进盒箱暗管敷设方式,随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管,地线连接、跨接地线、防腐处理。(4)安装要求:敷设在多尘和潮湿场所的电线管,管口连接处均应做密封处理,暗配管管路宜沿最近的路线敷设,应减少弯曲。埋入墙或混凝土的管子离表面的净距不应小于15mm,在穿过建筑物基础时应加保护管。(5)质量标准:连接紧密,管口光滑,护口齐全,排列整齐,管子弯曲处无明显折皱,油漆防腐完整,暗配管保护层大于15mm0管子入盒、箱内露出的长度应小于5mm,用锁紧螺母固定的

9、管目露出螺纹为24扣。(6)成品保护:敷设管时不要踩坏钢筋,土建浇筑混凝土时,电工人员应留人看守,以免振捣时损坏配管及盒位移,如有损坏应及时修复。其它专业在施工中,注意不得碰坏电气配管,严禁私自改动电线管路及电气设备。暗配管路堵塞配管后应及时扫管检查,发现堵管及时修复处理,配管后应及时加管堵把管口堵严实。2、管内穿线:(1)材料要求:绝缘导线的规格、型号必须符合设计要求并有产品合格证。(2)工艺流程:选择导线扫管一穿带线一放线及断线-导线与带线的绑扎f带护口一导线接头一接头包扎一线路检查绝缘摇测。(3)穿线:穿线之前应先把带线穿入,目的是检查管路是否通畅,管路的走向及盒箱的位置是否符合设计及施

10、工图的要求。导线根数较少时可将导线前端的绝缘层削去,然后将导线芯直接插入带线的盘圈内,并绑扎牢固,使绑扎处形成一个平滑的锥形过渡部位。导线根数较多时或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑扎线缠绕,绑扎牢固,使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线。(4)质量标准:导线和规格、型号必须符合设计要求和国家标准的规定。照明线路的绝缘电阻值应不小于05MQ,动力线路的绝缘电阻值不应小于1Mo接地(接零)线截面选用正确,连接牢固,严密包扎,绝缘良好,不伤线芯,导线在管内无接头。不同回路、不同电压和交流与直流的导线不得穿入同一管内。导线做电气连接时,必须削掉绝

11、缘再连接,而后加焊。导线接头不能增加电阻值,不得降低绝缘强度。3、接线盒、开关盒的安装(1)接线盒、开关盒安装宜在土建抹灰前进行,防止抹灰后对土建墙面破坏过大。(2)接线盒、开关盒安装时,须与土建主体工程密切配合施工,依据土建给出的建筑标高确定接线盒、开关盒的位置,应保证接线盒、开关盒在同一标高线上。(3)当与其它工种交叉作业时,设专人监护,防止接线盒、开关盒破损,当接线盒、开关盒被破坏时,应及时更换。4、开关、插座安装:(1)材料要求:所有开关、插座规格、型号必须符合设计要求并有产品合格证和CCC”t证*小志。(2)开关安装:所有开关为合格产品,扳把开关均采用暗装。开关安装高度距地面为1.3

12、m,操作应灵活,节点接触可靠,同一场所的开关通断位置应一致,相线经开关控制,开关距门口为150mmo开关面板应端正,严密并与墙面平,开关位置应符合设计要求,同一室内开关方向应一致,成排安装的开关高度应一致,高低差不应大于2mm。5、配电箱安装:根据设计要求,各配电箱的位置和预留孔洞尺寸先将箱体找好标高及水平尺寸,并将箱体固定好然后用水泥沙浆填实周边并抹平整,周边无间隙,贴脸平整不歪斜,螺丝垂直受力均匀,其安装高度为距地面L5m,允许偏差为O.5mm0其垂直度允许偏差为3mm。配电箱上的母线应涂有黄(八)、绿(B)、红(C)、兰(N)、黄绿(PE)。6、灯具安装:(1)材料要求:本工程安装的所有

13、各型号灯具的规格必须符合设计要求和国家标准的规定。灯具配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象,所有灯具应有产品合格证。本工程照明以荧光灯为主,在一层走廊及楼梯间设疏散指示照明和应急照明。(2)灯具安装:1)荧光灯的安装:本工程采用的荧光灯安装方式为吊链式安装。吊链式安装应用自攻螺丝将吊链固定在棚顶上,然后将电源线压入灯箱内的端子板上,灯具安装应顺直且成一条直线。七、质量保证措施1、贯彻执行Q/HCCB-IS09002质量体系标准。2、执行国家现行的施工验收规范及设计规范。3、贯彻实施强制性条文全面提高电气工程质量。4、及时请主管部门进行隐蔽验收。5、上岗人员需持公司颁发

14、的培训上岗证卡。6、工程竣工后,在二年质保期内免费维护。7、前期准备:(1)开工前,组织项目有关人员深入进行技术质量标准的培训。(2)熟悉图纸,执行国家电气装置安装工程施工及验收规范的有关规定。对工程实施科学化管理,确保工程符合规范要求,并达到所要求的质量标准。(3)针对每一道工序,由技术人员向施工队进行详细的技术交底。(4)制定电气队的质量内控标准”,使其贯彻于各级管理人员和操作人员之中,工程技术人员、施工工长在施工前要对工程操作人员进行详细的技术质量交底。8、电气材料设备的进货检验和试验:(1)由材料供应部及项目负责人组织实施对电气材料设备的进货检验和实验,并对其受检状态进行标识。(2)材

15、料检验和实验的依据:a、配电设备设备名称、规格、型号与合同要求一致;产品质量证明文件、技术文件齐全;设备外观无破损、无变形、无油漆脱落;绝缘部件完整,瓷件无损坏、无裂纹和瓷釉完整;电气部件齐全、固定牢固;操作机构转动灵活、开关触点接触紧密;配线整齐、正确,各接线端子连接可靠。b.器具器具名称、规格、型号与合同要求一致;器具合格证和质量证明文件齐全;器具配件齐全,无机械损伤、变形、油漆脱落、镀层锈蚀、灯罩破裂等。C.管材.管材规格、型号与合同要求一致;证件齐全即管材应有出厂化验单及材质单、合格证等;管材外观无折扁、无裂缝、无锈蚀、镀锌管镀锌层无脱落等。d.线材线材规格、型号符合合同要求;线材合格证及材质报告单等齐全;导线外观完整,无机械损伤,导线绝缘层分布均匀、手感柔软,芯线表面有光泽。e、保护所有成品、半成品及原材料、合格品、不合格品要摆架标识,不同规格
